VHF频段低频集中参数射频铁氧体隔离器、环行器
航空通信频段118-137MHz 射频隔离器环行器
《中国机长》您看了吗？
该作品是根据2018年5月14日四川航空3U8633航班机组成功处置特情真实事件改编的，《中国机长》近日在众多上映电影中广受好评，该片讲述了“中国民航英雄机组”成员与119名乘客遭遇极端险情，在万米高空直面强风、低温、座舱释压的多重考验。
沉浸在影片中的精彩剧情的同时，不知道大家有没有留意到，在飞机航行中，片中有多次提及有关航空频段的信息。
那么关于航空频段，我们一起了解一下相关的射频隔离器和环行器吧。
航空频段一般是在118-137MHz范围内，
针对此频段研发的隔离器环形器产品规格有6060、6075、12060、12075等，其中12060和12075双节隔离器/环形器有着高隔离度性能。
射频隔离器环形器产品特点
✧频率范围:118-137MHz；
✧可用于航空通信频段；
✧低插损,高隔离度,高功率；
✧可按客户要求订制生产；
同轴隔离器环形器产品推荐：指标参考（N/SMA接头均可定制）
同轴隔离器环行器产品尺寸图
同轴隔离器环形器产品实物图
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。
产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。
RFID的攻略
(1)低频(LF，频率范围为30—300 kHz):工作频率低于135 kHz，最常用的是125 kHz。
(2)高频(HF，频率范围为3~30 MHz):工作频率为13.56 MHz±7 kHz。
(3)特高频（UHF，频率范围为300 MHz—3 GHz）：工作频率为433 MHz，866—960 MHz和2.45 GHz;(4)超高频（SHF，频率范围为3—30 GHz）：工作频率为5.8 GHz和24 GHz，但目前24 GHz基本没有采用。
•其中，后3个频段为ISM (Industrial Scientific Medical)频段。
ISM频段是为工业、科学和医疗应用而保留的频率范围，不同的国家可能会有不同的规定。
•UHF和SHF都在微波频率范围内，微波频率范围为300 MHz—300 GHz。
•在RFID技术的术语中，有时称无线电频率的LF和HF为RFID低频段，UHF和SHF 为RFID高频段。
RFID技术涉及无线电的低频、高频、特高频和超高频频段。
在无线电技术中，这些频段的技术实现差异很大，因此可以说，RFID技术的空中接口覆盖了无线电技术的全频段.应答器在某种应用场合还有一些专有的名称，如射频卡（也称为非接触卡）、标签等，但都可统称为应答器。
应答器的主要性能参数：•工作频率、读／写能力、编码调制方式、数据传输速率、信息数据存储容量、工作距离、多应答器识读能力（也称为防碰撞或防冲突能力）、安全性能（密钥、认证）等。
应答器的分类：•根据应答器是否需要加装电池及电池供电的作用，可将应答器分：•为无源（被动式）•半无源（半被动式）•有源（主动式）阅读器的功能：(1)以射频方式向应答器传输能量；(2)从应答器中读出数据或向应答器写入数据；(3)完成对读取数据的信息处理并实现应用操作；(4)若有需要，应能和高层处理交互信息。
•根据射频耦合方式的不同，RFID可以分为：•电感耦合方式（磁耦合）反向散射耦合方式（电磁场耦合）RIFD的高级密码: servicelevel调整天线的扫描范围※使用SOPAS-Command触发开始和停止以收到”Good Read”结果或者经过1000ms后三种方式停止。
VHF 对讲机频段高隔离度4端口环行器

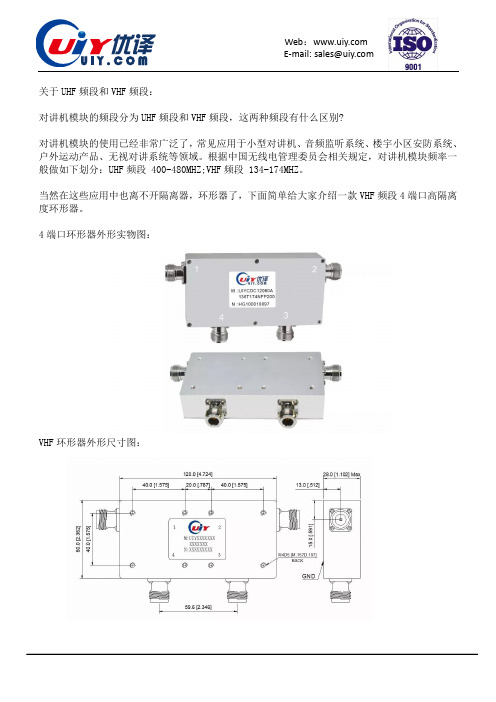

关于UHF频段和VHF频段：
对讲机模块的频段分为UHF频段和VHF频段，这两种频段有什么区别?
对讲机模块的使用已经非常广泛了，常见应用于小型对讲机、音频监听系统、楼宇小区安防系统、户外运动产品、无视对讲系统等领域。
根据中国无线电管理委员会相关规定，对讲机模块频率一般做如下划分：UHF频段 400-480MHZ;VHF频段 134-174MHZ。
当然在这些应用中也离不开隔离器，环形器了，下面简单给大家介绍一款VHF频段4端口高隔离度环形器。
4端口环形器外形实物图：
VHF环形器外形尺寸图：
环形器指标参考：
双节环行器
频率范围10MHz至31GHz
应用于民用,军事,航天,空间技术等低插损,高隔离,高功率
可按客户要求订制生产
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。
产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。
更多可参考优译官网：。
黄金频段：10-900MHz低频段射频隔离器,环行器
移动退5兆低频给联通据网友爆料：具体的网络变更为：1、GSM900的高段频谱退出，农村区县压缩5MHz带宽退给联通；2、FDD900从高段移到低段：带宽5MHz保持不变3、NB从高段移到中段：频点数由4个变为5个。
本次变更后，900MH频段分配原则如下：900MH频段分配原则1、FDD900：频点号=3590，带宽5MHz（对应中心频率939MHz）；2、GSM900：9个农村区县共使用34个频点（1020~1023、0~7、33-64）其余区县除此之外还可以继续使用高段25个频点（70-94）；3、NB：使用65~69号GSM频点，对应NB频点号3680、3682、3684、3686、3688。
据了解，对于904-909MHz/949-954MHz和1880-1885MHz频段，将根据中国移动频率腾退和中国联通、中国电信的频率申请情况，分批次、分区域将904-909MHz/949-954MHz和1780-1785MHz/1875-1880MHz频段分别许可给中国联通和中国电信。
黄金频段：900MHz频段随着用户对数据流量需求的增加，GSM网络承载的语音和流量急剧减少，未来GSM将会退出历史舞台，900MHz频段的重耕利用将是大势所趋。
而900MHz频段由于频率低、覆盖能力强，被称为黄金频段，对于无线网络建设具有非常重要的意义。
而中国联通在新获得5M频谱之后，中国联通将会拥有超过10MHz的低频频段，可以有效承载传统GSM语音、LTE900数据、NB-IoT广连接等多项业务。
将可以利用这900MHz低频段的5MHz 频谱进一步提高城区的深度覆盖，而且可以通过较低成本提高农村的广度覆盖，可以说是巨大的利好。
10-900MHz频段射频隔离器/环行器推荐提示：点击以下型号即可跳转查看具体参数！环形器UIYBCC6060F225~400UIYDC2525A200~3600UIYBDC6060F225~400 UIYCC4550A250~1000UIYBCC5377B300~475UIYDC4242A250~1500300~1500UIYBDC5377B300~475 UIYCC5356AUIYDC5356A300~1500————带线环行器优译创立于中国深圳市，主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、。
射频波段和对应频率
射频波段和对应频率射频波段是指无线电通信中的一种波段，主要用于无线电通信和广播。
根据频率的不同，射频波段可以分为多个子波段，每个子波段都有自己的特点和应用范围。
超高频(UHF)波段是指频率范围在0.3 GHz到3 GHz之间的射频波段。
UHF波段具有穿透建筑物能力强、传输距离较远等特点，因此广泛应用于无线电通信、卫星通信和电视广播等领域。
其中，UHF 射频波段的频率范围为300 MHz到1 GHz，适用于无线电通信和电视广播。
甚高频(VHF)波段是指频率范围在30 MHz到300 MHz之间的射频波段。
VHF波段具有传输距离远、信号穿透能力较强等特点，因此广泛应用于无线电通信、航空通信和无线电广播等领域。
其中，VHF射频波段的频率范围为30 MHz到300 MHz，适用于无线电通信和无线电广播。
高频(HF)波段是指频率范围在3 MHz到30 MHz之间的射频波段。
HF波段具有传输距离较远、适应性强等特点，因此广泛应用于短波广播、海洋通信和航空通信等领域。
其中，HF射频波段的频率范围为3 MHz到30 MHz，适用于短波广播和海洋通信。
中频(MF)波段是指频率范围在300 kHz到3 MHz之间的射频波段。
MF波段具有信号传输稳定、抗干扰能力强等特点，因此广泛应用于调频广播和无线电导航等领域。
其中，MF射频波段的频率范围为300 kHz到3 MHz，适用于调频广播和无线电导航。
低频(LF)波段是指频率范围在30 kHz到300 kHz之间的射频波段。
LF波段具有信号传输稳定、传输距离较远等特点，因此广泛应用于无线电导航和地下通信等领域。
其中，LF射频波段的频率范围为30 kHz到300 kHz，适用于无线电导航和地下通信。
射频波段的应用非常广泛，涉及到无线电通信、广播、导航等多个领域。
不同的射频波段具有不同的特点和应用范围，因此在选择射频波段时需要根据具体的需求进行选择。
同时，射频波段的频率范围也会受到国际和国内的规定和限制，因此在实际应用中需要遵守相关的法规和标准。
电磁波频段分配
本文介绍了电磁波的频段分配问题，这实际上是电磁波频谱资源的有效合理的利用。
不同频段的电磁波的传播方式和特点各不相同，所以它们的用途也就不同。
在无线电频率分配上有一点需要特别注意的，就是干扰问题。
因为电磁波是按照其频段的特点传播的，此外再无什么规律来约束它。
因此，如果两个电台用相同的频率（F）或极其相近的频率工作于同一地区（S）、同一时段（T），就必然会造成干扰。
因为现代无线电频率可供使用的范围是有限的，不能无秩序地随意占用，而需要仔细地计划加以利用。
所以在国外，不少人将频谱看作大自然中的一项资源，提出频谱的利用问题。
一、频谱利用问题所谓频谱利用问题包含两方面的问题。
即：（1）频谱的分配。
即将频率根据不同的业务加以分配，以避免频率使用方面的混乱；（2）频谱的节约。
从频谱利用的观点来看，由于总的频谱范围是有限的，每个电台所占的频谱应力求减少，以便容纳更多的电台和减少干扰。
这就要求尽量压缩每个电台的带宽，减小信道间的间隔并减小杂散发射。
因为电磁波是在全球传播的，所以需要有国际的协议来解决。
不可能由某一个国家单独确定。
因此，要有专门的国际会议来讨论确定这些划分和提出建议或规定。
同时，出于科学的不断发展，这些划分也是不断地改变的。
在历史上，关于频谱分配的会议已有多次，如：1906年柏林，1912年伦敦，1927年华盛顿，1932年马德里，1938年开罗，1947年大西洋城和1959年日内瓦会议。
图1 ITU世界频率分区图1为1959年日内瓦会议制定的将世界划分为三个频率分区示意图。
1区为欧洲和非洲；2区为北美洲和南美洲；3区为亚洲和澳洲。
国际电信联盟的总部设在瑞士的日内瓦，其互联网网址为：http://www.itu.int。
二、频率分配国际机构现在进行频率分配工作的世界组织是国际电信联盟（ITU）。
其下设有：国际无线电咨询委员会（CCIR），以研究有关的各种技术问题并提出建议；国际频率登记局（IFRB），负责国际上使用频率的登记管理工作。
5G频段隔离器环形器选型
我国第五代移动通信系统（简称“5G系统”）频率使用规划取得重大进展。
规划明确了3300-3400MHz（原则上限室内使用）、3400-3600MHz和4800-5000MHz频段作为5G系统的工作频段；规定5G系统使用上述工作频段，不得对同频段或邻频段内依法开展的射电天文业务及其他无线电业务产生有害干扰；同时规定，自发布之日起，不再受理和审批新申请3400-4200MHz和4800-5000MHz频段内的地面固定业务频率、3400-3700MHz 频段内的空间无线电台业务频率和3400-3600MHz频段内的空间无线电台测控频率的使用许可。
面向5G时代，我国通信各界紧锣密鼓的筹备已然开始：从标准的讨论制定，到产品研发和部署，再到设备性能功能的测试，一切都为了5G腾飞。
为响应5G时代，并根据目前产业现状，优译作为射频通信隔离器、环行器制造厂商，现给大家推出5G相关隔离器，环行器系列产品：首先给大家推荐一款高功率环形器，此款环形器峰值功率可高达6000W：高功率环形器外形尺寸：环形器实物图展示：为顺应5G时代发展，都走向小型化设计，我司也给大家推出几款小型环形器隔离器：1、表贴隔离器：2、表贴环形器3、小型表贴式环形器4、嵌入式隔离器/环形器（微带线隔离器/环形器）：带线环形器具体指标参数参考，更多频段可直接联系我们：带线环形器实物图展示：优译主要生产产品：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品，更多产品可参考优译官网.。
400-470MHz-UHF频段同轴环形器
环行器是一个有单向传输特性的三端口器件，它表明器件从 1 到2，从 2 到 3 和从3 到1 是导通的，反过来信号从2到1，从3到2和从1到3是隔离的。
改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器。
环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，广泛应用于广播通信系统、自然灾害应急系统、地对空通信系统、船用雷达通信系统等领域。
下面是400-470MHz UHF频段同轴环形器的设计以及相关指标参数：首先，400-470MHz频段同轴环形器目前我们的方案有两个尺寸可定制，指标参数如下：以上两个表，我们也不难看出，这两个尺寸的环形器除了尺寸不同外，还有就是插损以及功率不同，UIYCC4550A功率可达300W，环形器插损也较小，因此，平常选用400-470M高功率环形器时这是个不错之选，当然，UIYCC3538A同轴环形器功率虽小，但其体积也较小，价格也会比较便宜。
以下是两个尺寸400-470MHz同轴环形器设计图：UIYCC4550AUIYCC3538A400-470MHz同轴环形器实物图：UIYCC4550A SMA环形器UIYCC3538A SMA型环形器延伸阅读在日常对讲机的使用中，根据中国无线电管理委员会规定，对讲机频率一般做如下划分：专业对讲机：V段136-174MHZ；U段400-470MHZ；武警公安用：350MHZ；海岸用：220MHZ；业余用：433MHZ；集群用：800MHZ；手机：900MHZ/180MHZ；公众对讲机（民用对讲机）：409-410MHZ。
对讲机的频率按各种品牌和型号都有不同，就算相同品牌型号，也可以自由设置不同的频率，范围也很广。
有一些区间是国家划分给公众和单位,企业使用的频率范围。
所以对讲机的工作频段也就多集中在了400-470MHz和136-174MHz。
通话距离上150MHz和400MHz的对讲机在城区里的话400MHz的对讲机通话距离要远一点，因为天线增益较150MHz的机器高。
UHF带通滤波器130-3000MHz
UHF：特高频（UHF）是指波长范围为1m~1dm，频率为300~3000MHz的无线电波，常用于移动通信和广播电视领域。
无线电射频根据频率和波长的不同，可以划分为不同的波段。
其中微波频段的波长范围为1m～1dm，频率范围为300MHz～3000MHz。
微波还可以细分为特高频(UHF) 频段/分米波频段、超高频（SHF）频段/厘米波频段、极高频（EHF）频段/毫米波频段和至高频频段/亚毫米波频段。
带通滤波器：带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。
一个模拟带通滤波器的例子是电阻-电感-电容电路(RLC circuit)。
这些滤波器也可以用低通滤波器同高通滤波器组合来产生。
UHF带通滤波器●通过频率：130-3000MHz●低插损，高抑制度.●应用于民用,军事,航天,空间技术等.●多种接头形式可供选择.●可按客户要求订制生产.型号带通频率(MHz)插损(dB)驻波比带外抑制功率(W)连接形式温度(°C)尺寸长x宽x高(mm)UIYBPF4825A130~7003.5 1.5 40dB @Fc±6.5MHz 2 BNC,N,SMA -30~+70 48×25×20 (BW ~50MHz)UIYBPF4012A200~4003.0 1.5 20dB @F0±25MHz 2 SMA -40~+85 40.4×12×10 (BW 10MHz)UIYBPF13587A380~4002.0 1.3 40dB @Fc±5MHz 50 N,SMA -20~+60 135×87×68 (BW ~5MHz)UIYBPF21696A380~420 0.7 1.4 35dB @Fc±40MHz 100 N,SMA -40~+85 216×96×42UIYBPF9393A380~5002.0 1.340dB @F0±8MHz100 N,SMA -40~+85 93×93×64 (BW ~8MHz) 60dB @88~108MHz优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。
通信工程师：微波通信题库知识点(三)
通信工程师：微波通信题库知识点（三）1、单选当外界存在一个很强的干扰信号，由于收信机的非线性仍能造成对有用信号增益的降低（受到抑制）或噪声提高，使接收机灵敏度下降，这种干扰称为（）干扰。
A.同频道B.邻道（江南博哥）C.杂散辐射D.阻塞正确答案：D2、填空题微波发信机的任务是将被传送的信号对（）进行调制，然后用微波频率将信号发射出去。
正确答案：高频振荡3、判断题分离式微波设备室内单元与室外单元之间传输的是基带信号。
正确答案：错4、判断题K=2/3的地球凸起高度大于k=4/3的地球凸起高度。
正确答案：对5、单选数字微波发信机的功率一般为（）。
A.100W；B.0.1～10W；C.10～50W正确答案：B6、单选微波SDH信道机为了能使用公务电话，必须启用的字节是（）A.D1D.E2B.E1C.D2正确答案：B7、问答题何谓无损伤切换？正确答案：无损伤切换装置对主用和备用波道之间的时延差进行自适应调整，切换时不会造成码流的“断裂”、“错位”，因而被称为无损伤切换。
8、单选微波波段通信特点是频带宽，几乎是长波、中波、短波总和的（）。
A.数十倍B.1000倍C.100倍正确答案：B9、判断题微波在大气中是直线传播的。
正确答案：错10、单选在数字微波系统中，为满足高传输质量的要求，及大容量多进制正交调制技术的低干扰容限，须采用（）。
A、同步技术B、有效利用频谱技术C、均衡与干扰抵消技术D、前向纠错技术正确答案：D11、问答题无线电波在自由空间传播的特征是什么？正确答案：无线电波在自由空间的传播过程中不产生波的吸收、散射和反射等现象，但会发生自由空间传播损耗。
12、问答题衰落的一般规律是什么？正确答案：衰落的一般规律有：1）频率越高、距离越长、衰落越严重；2）夜间比白天严重，夏季比冬季严重；3）晴朗、无风天气比阴天、风雨天气时严重；4）水上线路比陆上线路严重。
13、单选厘米波的频率范围为（）。
A、3~30kHzB、30~300kHzC、3GHz~30GHzD、30GHz~300GHz正确答案：C14、问答题什么叫环行器，按参数分类有哪几种环行器？其主要用途是什么？正确答案：环形器是一种微波铁氧体无源器件，按参数有集中参数环形器和分布参数分环形器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VHF频段射频铁氧体隔离器/环行器小型化、大功率的设计
深圳诺信博通讯有限公司陈杜
本文叙述了VHF频段的30MHz-200MHz范围内的射频铁氧体隔离器/环行器采用集中参数和印制电路相结合的设计方案以实现射频铁氧体隔离器/环行器产品在较低频率小型化、大功率、宽带、宽温、高可靠性能指标实现的途径，简单的介绍了器件的工作原理和结构以及一些典型频率所能达到的技术指标。
关键词：VHF隔离器/环行器低频率大功率隔离器/环行器集中参数隔离器/环行器印制电路小型化隔离器/环行器广电系统隔离器/环行器
一、引言
随着微波通信、卫星通讯和电子对抗等高科技技术的快速发展，对各类微波铁氧体器件需求量愈来愈大，但同时要求器件指标性能愈来愈高、尺寸愈来愈小、功率愈来愈大等。
目前分米波以上的超高频、特高频等频率的铁氧体隔离器/环行器大多采用的是高场或低场的分布参数设计，并采用双Y 谐振、λ/4过渡匹配等多种方式实现器件指标要求。
众所周知，频率越低波长越长，30MHz-200MHz 范围内的米波铁氧体隔离器/环行器因波长较长，所以如果采用分布参数设计器件将会对铁氧体尺寸及永磁体尺寸要求非常的大且在几十兆赫兹的时候很难实现而且温度很难补偿。
整个器件尺寸大、生产成本太高、工作带宽窄、温度性能及电性能差等。
上述不足，我们选用了高饱和磁化强度的铁氧体材料，工作点选在高场工作区，采用印制电路和集中参数相结合的设计方式使器件在较低频率获得了良好的指标性能以满足用户的高品质需求。
二、器件设计
1.集中参数隔离器/环行器的原理与结构
设计频率为调频广播用的88-108MHz，平均功率要求50W。
内导体我们选用0.1mm厚的黄铜带加工后镀银，设计如图一所示；印制电路板我们选取1mm厚的高介电常数的高频玻纤单面覆铜板，加工制作成如图二所示；铁氧体旋磁我们选择尺寸为ø30.9*1.5mm参数为1650Gauss；电容选取为15-35PF 范围可调耐压大于1000V的瓷介电容；用直径1mm长150mm的漆包线绕成内径为ø5的三个端口用的电感线圈，接地端长度为端口的一半。
将内导体折叠后固定于印制电路板上，放入铁氧体后将内导体的三个端于中心折叠交叉，交叉处用聚四氟乙烯薄膜将其隔开绝缘。
放入另一片铁氧体后将上盖盖好并用夹具将其压紧后整体焊接于印制电路板上，装配好各个端口的可调电容及电感线圈等如图三所示，其等效电路实际和分布参数原理一样如图四所示。
图一中心导体图图二印制电路板图
图三 50W 隔离器实物图 图四 隔离器等效电路图
注：去掉负载改上成连接器即为环行器，50W 以上功率的隔离器负载采用外接加散热腔。
连接方式可为带线、SMA 、N 、TNC 、7/16等。
2、指标性能
装配好原件的器件加入上下导磁片、温度补偿片、永磁体，固定好上下盖板，通过调试各个端口的可调电容电感和接地电容电感，在
88-108MHz 我们达到的电性能为：插
入损耗≤0.6dB 反相隔离≥25dB 电
压驻波比≤1.15（见右图）完全可以
满足于用户要求。
通过更换电容量和
电感量的大小以及不同耐压的电容、
调整磁场强弱，我们获得了在
30-200MHz 频率范围内当工作带宽
低于10%时器件具有很好的性能，当
器件的工作带宽在30%左右的时候仍
然具有较好的性能，如下表所示的一
些频率段的电性能指标。
图五 88-108MHz 曲线图
表一 常用频率指标性能表 频 率(MHz) 损 耗(max dB)隔 离(min dB)驻 波(max)外型尺寸(mm)
40.68±1 1.2 20 1.25 60*60*28 65-75 1.0 20 1.25 60*60*28 75-85 0.8 23 1.20 60*60*28 88-108 0.6 / 0.8 23 / 20 1.20 / 1.2560*60*28 / 40*40*27
108-112 0.5
25 1.15 60*60*28 116-138 0.5
23 1.20 60*60*28 135-155 0.5
23 1.20 60*60*28 155-175 0.5
23 1.20 60*60*28 100-140
0.8 / 1.2 20/18 1.25/1.3 60*60*28 / 40*40*27 135-175 0.6 / 0.8 20 1.25 60*60*28 / 40*40*27
170-220 0.6 20 1.25 40*40*27
3、结构尺寸
因受到大功率电容尺寸和散热条件及频率高低的影响，所以在30-200MHz频率范围内我们通过对铁氧体旋磁配方和大小的选择、使用国内和进口耐高压的可调电容等采用了三种不同尺寸的规格来满足用户不同要求的指标，现目前器件平均功率可以从最小0.5W到200W，脉冲功率可以达到1000W。
也可将器件做成双结或多结以提高性能。
具体见下安装图。
图六 200W功率隔离器尺寸图图七 100W20dB嵌入式隔离器尺寸图
图八 10W环行器尺寸图图九 10W四端环行器尺寸图
10W隔离器照片50W隔离器照片 200W环行器照片
三、总结
VHF频率段的射频铁氧体隔离器/环行器采用印制电路和集中参数的方案设计在很大程度上的确可以减小器件的设计尺寸和工作带宽问题，但是生产工艺比较复杂且装配和调试用时较多、用量不大、国内目前的可调电容耐压有限、进口的大功率电容价格较高等问题也阻碍了其发展，我们将在设计和生产工艺上进一步改进和完善，使之能降低成本，提高器件性能。
目前日本和韩国采用高介电常数材料和高性能的铁氧体已经将常用的移动通信频率的的射频铁氧体隔离器尺寸做到了7*7mm、5*5mm等，日本更是将GSM 频率用隔离器的尺寸做到了2*2mm，国内受到工艺及材料等的限制还将是一个漫长的研发过程。
