切削液集中处理系统方案与布置
根据磨削加工线平面布置，系统供液和回液建议采用全封闭架空走管：
过滤机放在冷却间地面上，每台机床配一个回液箱，管道向两边分布，管道安装在机床中间的立柱上，使管路简洁并有利于系统清理。
这样可以避免地沟地坑系统切削液蒸发造成的油雾污染、清理困难、以及地沟地坑难以避免的杂物落入切削液造成的切削液污染损失。
按要求，总供液泵取800L/min @5bar。
1.2 过滤装置
采用负压式纸带过滤装置，过滤精度可达25微米。
负压式纸带过滤装置由脏液箱（过滤箱）、筛孔板、储液箱、净液箱（真空（负压）室）、过滤泵（液压泵）、传动机构、废纸收集机构和PLC控制系统组成。
来自机床的污液经入口注入过滤箱，在重力作用下经过滤纸漏入栅板底下的负压室内，而悬浮的污物则截留在纸带上。
启动液压泵，将净化切削液的大部分抽送至工作区，小部分输入储液箱。
当净液抽出后，负压室内的液面下降，并产生真空，从而可提高过滤能力与效率。
待纸带上的屑渣聚积到一定厚度时，形成渣饼，此时过滤速度下降，即使在负压下过滤下来的液体仍渐渐少于抽出的液体，使室内的液面不断下降，负压增大，待负压大至一定数值时压力传送器便发出信号，打开储液箱下面的阀，由储液箱放液进入负压室。
当注满负压室时，装有刮板的传动装置开始启动，带动过滤纸移动一段距离(200～400mm)，使新的过滤纸开始过滤，于是过滤速度加快，储液箱下面的阀关闭，进入正常过滤状态，继续下一个负压过滤工作循环。
这种装置毋需用专门的真空泵就能自然形成负压。
过滤泵采用2台并联，1台过滤，1台备用。
过滤装置装有收纸机构，收集脏滤纸及渣饼，如果需要分离赃滤纸和滤渣，可以加设相关装置，如滤纸刮渣机构。
过滤装置有液位监控装置，监视液位变化，并通过PLC发出控制信号或报警信号。
上述过程由可编程控制器控制自动进行，整个处理过程包括液位控制、走纸控制、过滤泵和供液泵开停控制、补水控制、手/自动控制、指示灯的工况指示以及故障报警控制。
1.3 供液系统
供液泵采用2台并联，1台供液，1台备用。
供液管由总管、支管和输出管组成，总管和支管架空固定在立柱上，输出管向下通过手阀和软管将切削液送入机床。
机床电磁阀控制供液或切断供液。
1.4 回液系统
每台机床配一个回液箱，从机床流出的脏切削液通过出液槽流入回液箱，由回液泵将切削液连同切屑一起抽送并向上打入架空回液管，送回过滤机。
回液泵可抽吸杂质颗粒在10mm以下的污液，并有20m以上的扬程，是专为脏切削液回送设计的回液箱配套泵。
回液管架在立柱上。
1.5 切削液温控
冷却控温装置选用SM100，制冷量60000大卡，风冷凝式制冷机组，由泵将净液箱中的切削液抽送到制冷机的板式换热器中冷却后再送回净液箱。
制冷机组包括制冷压缩机、风冷凝器、干燥过滤器、膨胀阀、蒸发器以及压缩机内置过热保护、三相过载保护、高低压平衡保护等安全保护装置和温度控制仪。
数字温控仪可以调节温
度设定值并实时显示冷却液的实际温度，制冷机组自动运行使冷却液控制在工艺要求的温度上。
如果车间有7℃左右的工艺冷水，也可利用工艺冷水和板式换热器冷却控温。
1.6系统控制
上述过程由可编程控制器控制自动进行，整个处理过程包括液位控制、走纸控制、补水控制、手动控制与自动控制、指示灯的工况指示以及故障报警控制。
1）过滤量与液位控制
PLC控制系统根据供液量大小控制过滤泵的工作，过滤泵仅在净液量少于额定储备量时才开机过滤，不会因过量过滤溢流回脏水箱，既节省电能又减少泡沫。
PLC按污液箱和净液箱的容量设计以及回液箱的数量控制系统加液量与运行期间的补液量，使集中冷却过滤系统在最少溶液量下保持正常运行，以减轻制冷机组的负荷，减少切削液消耗量，降低运行成本。
2）走纸控制
走纸控制有三种机制：
（1）滤纸更新仅在一次完整的过滤周期结束时进行，过滤周期时间的长短根据系统运行的实际情况而定，例如滤渣颗粒差别引起的一次过滤周期的时间差别。
2）定时更新滤纸：当切屑或滤渣较粗时，并且滤纸上堆积较多杂质时，虽然真空室净液少使负压增大，可能仍然不会使过滤速度有所增大，而滤纸被滤渣长时间压在过滤筛板上会陷入筛孔，走纸时容易刮破滤纸。
因此，PLC会定时发出讯号驱动走纸。
（3）蠕动走纸：由于筛板筋的遮挡，筛板上的滤纸只有部分面积起过滤作用。
由PLC定时控制走纸机构，使滤纸移动几毫米，让原先被遮挡的滤纸移到筛孔上参与过滤，这样可以提高滤纸利用率。
走纸运动动作由传感器监视，滤纸将完和滤纸已缺也由传感器监视。
3）过滤系统可在全自动运行、准自动运行或手动操作三种工况中切换选择，以满足正常生产、厂休循环或检修保养的不同需要。
在“手动”模式，每个水泵和电机都由“开启”和“停止”按钮控制开停。
4）回液箱控制
回液箱装有浮球式液位检测装置，由电感式传感器检测浮球上的不锈钢杆上下浮动的位置变化输入PLC。
为避免回液箱的冷却液满溢，回液泵的电源不应被一般操作切断，除非总电源关闭或安全开关跳闸。
5）自动补水控制
切削液总量低于储备量下限时，PLC可以启动补液泵自动补充切削液。
6）故障指示控制
红色故障指示灯亮指示对应功能部件有故障，某些故障还会有闪光或声光报警。
声响报警是间歇式的，以不同的间歇声响表示不同的故障等级。
旋转消警开关可以关闭声响报警和红色旋转闪光报警灯，但不能关闭故障指示灯，只有故障被排除后故障指示灯才会熄灭。
切削液处理方案
切削液处理方案切削液是机械加工过程中常用的润滑剂和冷却剂，可有效降低加工中的摩擦和温度，提高工件加工质量和加工效率。
然而，切削液中的污染物及其不合理使用会对工作环境、工作效率和工作人员的健康造成负面影响。
为了确保切削液的正常使用和保障工作环境的安全，我们需要制定一个切削液处理方案。
1. 切削液的选用在选择切削液时，我们需考虑以下几个因素：工作材料、切削液的用途、切削液的成本等。
根据不同的加工条件和材料，选择适合的切削液，并确保其具有良好的稳定性和抗菌性能。
2. 切削液的使用准则为了使用切削液的安全性和高效性，我们需要制定以下几点使用准则：a. 确保切削液的正确配比：不同材料和加工过程需要不同比例的切削液来实现良好的润滑和冷却效果。
因此，要在使用切削液前，对其进行正确的配比。
b. 定期检查切削液的质量：切削液在使用过程中会产生各种污染物，如金属屑、废料等。
定期检查切削液的质量，包括pH值、浓度、杂质含量等，并根据检查结果进行相应的处理。
c. 切削液的储存要求：切削液需要存放在干燥、避光、通风的场所，并与化学品隔离放置，以防止其受到污染。
同时，要定期更换储存容器，并清理储存区域。
d. 使用切削液的注意事项：在使用切削液时，应戴上防护手套、护目镜等个人防护用具，以保障人身安全。
避免切削液溅入眼睛或吸入呼吸道。
3. 建立切削液处理系统为了及时清除切削液中的污染物，我们建议建立切削液处理系统。
该系统包括以下几个关键步骤：a. 液体过滤：通过过滤设备将切削液中的固体杂质过滤掉，防止其对加工设备和工件表面造成损害。
b. 沉淀和油水分离：通过沉降和油水分离等方法，将切削液中的油污和水分离，以达到回收和再利用的目的。
c. 脱水处理：采用热蒸发、压滤等方法，将切削液中的水分去除，以保持其良好的性能和稳定性。
d. 精细过滤：通过微滤设备进一步过滤切削液，以去除微小的杂质和微生物，保证其清洁度和抗菌性能。
4. 切削液废物的处理切削液废物可能带有化学物质和金属离子等有害物质，因此需要进行妥善的处理。
切削液处理方案

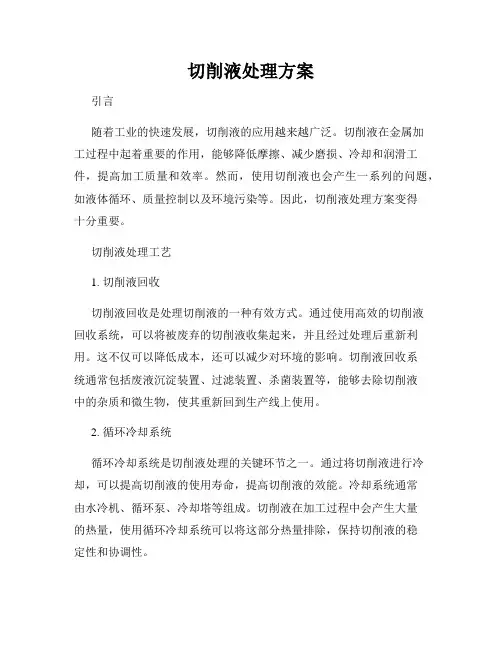

切削液处理方案引言随着工业的快速发展，切削液的应用越来越广泛。
切削液在金属加工过程中起着重要的作用，能够降低摩擦、减少磨损、冷却和润滑工件，提高加工质量和效率。
然而，使用切削液也会产生一系列的问题，如液体循环、质量控制以及环境污染等。
因此，切削液处理方案变得十分重要。
切削液处理工艺1. 切削液回收切削液回收是处理切削液的一种有效方式。
通过使用高效的切削液回收系统，可以将被废弃的切削液收集起来，并且经过处理后重新利用。
这不仅可以降低成本，还可以减少对环境的影响。
切削液回收系统通常包括废液沉淀装置、过滤装置、杀菌装置等，能够去除切削液中的杂质和微生物，使其重新回到生产线上使用。
2. 循环冷却系统循环冷却系统是切削液处理的关键环节之一。
通过将切削液进行冷却，可以提高切削液的使用寿命，提高切削液的效能。
冷却系统通常由水冷机、循环泵、冷却塔等组成。
切削液在加工过程中会产生大量的热量，使用循环冷却系统可以将这部分热量排除，保持切削液的稳定性和协调性。
3. 质量控制切削液质量控制是确保切削液正常运行的关键。
切削液在长时间使用后会受到污染和降解，因此，定期检查切削液的质量至关重要。
常见的质量控制方法包括测量切削液的pH值、浓度、杂质含量等。
如果切削液质量不符合要求，应及时更换或进行适当的处理。
4. 环保处理切削液的处理也需要考虑其对环境的影响。
切削液中常含有有机污染物、重金属等有害物质，如果直接排放到环境中会对生态环境造成污染。
因此，在处理切削液时，应采用环保的处理方法，如生物降解、化学沉淀等。
这些方法能够将切削液中的有害物质转化为无害物质，减少对环境的影响。
结论切削液处理方案是确保切削液正常使用的重要环节。
通过切削液回收、循环冷却系统、质量控制和环保处理等措施，可以提高切削液的使用寿命，降低成本，同时减少对环境的污染。
切削液处理方案的应用能够推动工业生产的可持续发展，并为相关产业带来更大的经济效益。
因此，我们应该重视切削液处理方案的研究和应用，以推动工业的绿色、高效发展。
切削液处理方案

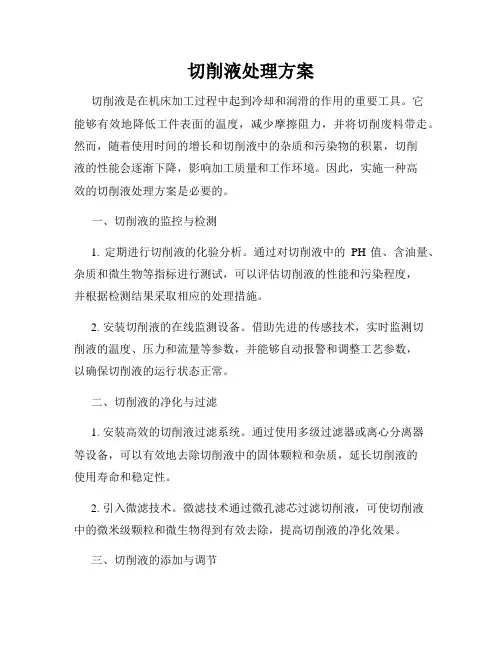

切削液处理方案切削液是在机床加工过程中起到冷却和润滑的作用的重要工具。
它能够有效地降低工件表面的温度，减少摩擦阻力，并将切削废料带走。
然而，随着使用时间的增长和切削液中的杂质和污染物的积累，切削液的性能会逐渐下降，影响加工质量和工作环境。
因此，实施一种高效的切削液处理方案是必要的。
一、切削液的监控与检测1. 定期进行切削液的化验分析。
通过对切削液中的PH值、含油量、杂质和微生物等指标进行测试，可以评估切削液的性能和污染程度，并根据检测结果采取相应的处理措施。
2. 安装切削液的在线监测设备。
借助先进的传感技术，实时监测切削液的温度、压力和流量等参数，并能够自动报警和调整工艺参数，以确保切削液的运行状态正常。
二、切削液的净化与过滤1. 安装高效的切削液过滤系统。
通过使用多级过滤器或离心分离器等设备，可以有效地去除切削液中的固体颗粒和杂质，延长切削液的使用寿命和稳定性。
2. 引入微滤技术。
微滤技术通过微孔滤芯过滤切削液，可使切削液中的微米级颗粒和微生物得到有效去除，提高切削液的净化效果。
三、切削液的添加与调节1. 合理控制切削液的稀释比例。
根据切削过程中的切削速度、切削材料和加工要求，合理调整切削液的浓度，以保证切削液的冷却和润滑效果。
2. 添加抗菌剂和防腐剂。
切削液中的微生物和铁锈等污染物会降低切削液的性能和使用寿命，因此，在适当的情况下，添加抗菌剂和防腐剂是必要的。
四、切削液的处理与维护1. 建立切削液的回收体系。
采用设备将废弃的切削液进行收集和处理，通过离心分离、膜分离和蒸馏等方式回收和净化液体，以减少资源浪费和环境污染。
2. 定期更换切削液。
根据使用状况和化验分析结果，及时更换切削液，以保持切削液的良好性能和稳定性。
3. 加强切削液设备和管道的清洗与维护。
定期对切削液设备和管道进行清洗和消毒，清除附着在壁面和零件上的污垢和微生物，维持切削液的清洁和卫生。
总结：切削液处理方案的实施对于确保加工质量、提高生产效率和改善工作环境具有重要的意义。
浅谈发动机生产线切削液集中循环处理系统

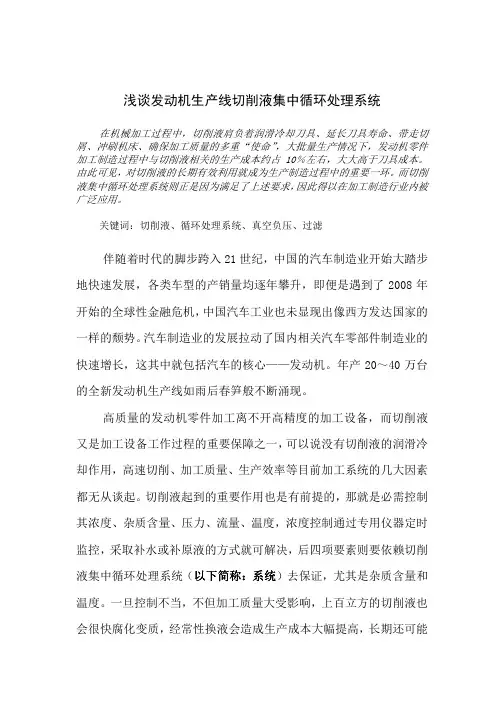

浅谈发动机生产线切削液集中循环处理系统在机械加工过程中，切削液肩负着润滑冷却刀具、延长刀具寿命、带走切屑、冲刷机床、确保加工质量的多重“使命”，大批量生产情况下，发动机零件加工制造过程中与切削液相关的生产成本约占10％左右，大大高于刀具成本。
