GW5A-126说明书11版资料
刀闸安装措施
沙城220kV变电所工程隔离开关安装施工技术措施编写：审核：批准：沙城220kV变电所项目部2004年10月一、概述：沙城220kV变电所所址位于怀来县珠窝园村西南约1公里的黄土坡上，所址东侧据官厅水库2.5公里，西侧距沙关公路100m，所址内为坡地南高北低，所区内最大高差为3.6m。
自然高程在552.4m～548.7m，所址高于百年洪水位。
本工程安装220±8×1.25％/115/36.75kV有载调压降压变压器1台，单台容量为120MV A。
本台主变安装35kV并联电容器3组，每组8016kvar。
220kV出线4回：分别为沙京2回、沙上2回。
110kV出线7回：分别是六零1回、官厅电厂1回、东花园1回、官牵2回和沙城2回。
远景规模：主变容量按3×120MV A 规划。
220kV出线6回；110kV出线11回。
本期共安装：220kV隔离开关25组，110kV隔离开关34组，35kV隔离开关17组，编写依据：1）GW22-252型隔离开关安装使用说明书。
2）GW23-252型隔离开关安装使用说明书。
3）JW2-252型接地开关安装使用说明书。
4）GW22-126型隔离开关安装使用说明书。
5）GW5-126型隔离开关安装使用说明书。
6）JW2-126型接地开关安装使用说明书。
7）GW5-35型隔离开关安装使用说明书。
8）《电气装置安装工程高压电气施工及验收规范》（GBJ147-90）9）《电力建设安全工作规程》（变电所部分）（DL 5009.3－1997）二、工程量本工程在220kV配电装置区内，隔离开关25组，型号为GW22-252 14组，GW23-252 5组，JW2-252 6组，为江苏如高公司制造。
110kV隔离开关34组，型号为GW22-126 19组，GW5-126 9组，JW2-126 6组，为江苏如高公司制造。
35kV隔离开关17组，型号为GW5-35 ，为江苏如高公司制造。
GW6B-126DW说明书08版讲解

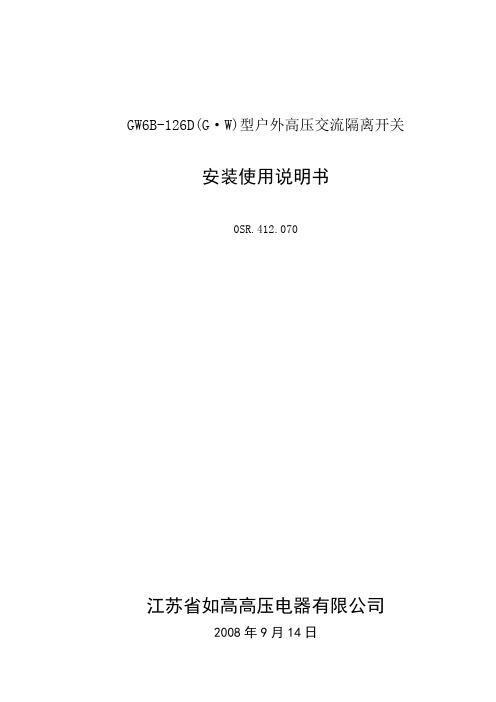

GW6B-126D(G·W)型户外高压交流隔离开关安装使用说明书0SR.412.070江苏省如高高压电器有限公司2008年9月14日安装使用说明书1 概述本设备制造执行的标准：a) GB 1985高压交流隔离开关和接地开关b) GB/T 11022高压开关设备和控制设备标准的共用技术要求 c) DL/T 486高压交流隔离开关和接地开关d) DL/T 593高压开关设备和控制设备标准的共用技术要求 1.1 产品型号与名称额定短时耐受电流，kA 额定电流，A配用电动机操动机构 高原型附有接地开关 额定电压,kV 设计序号 户外用 隔离开关1.2产品用途和适用范围GW6B-126 D(G ·W )型户外高压交流隔离开关是三相交流额定频率50Hz 、额定电压126kV 的户外高压输电设备，用于在无负载情况下断开或接通高压线路，以便对高压线路进行转换，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离，也可分合一定数值的电感和电容小电流，并具有开合母线转换电流的能力。
本产品为单柱双臂垂直伸缩式结构（俗称剪刀式），适宜于用作母线隔离开关，可布置在母线的正下方，其静触头悬挂在架空母线上。
产品分闸后形成垂直方向的绝缘断口，具有占地面积少的优点，特别是在“双母线带旁路母线”接线的变电站中，节省占地尤为显著，本产品动触头的钳夹范围大，特别适用于软母线，也适用于硬母线。
本隔离开关可附装一个接地开关，供下层母线接地用，上层母线接地需用独立的接地开关。
本产品按动触头长度不同分为“长触头”和“短触头”两种规格。
短触头适用于硬母线，长触头适用于软母线及硬母线。
1.3使用环境条件a) 环境温度-40℃～+40℃；b) 海拔高度不超过2000m；c) 风速不超过34m/s；d) 覆冰厚度不超过10mm；e) 地震烈度不超过9度；f) 空气污秽程度：适用于Ⅳ级及以下污秽地区；g) 无频繁激烈振动，无易燃易爆和化学腐蚀物质；h) 阳光辐射强度1000W/m2(晴天中午)。
GW5 安装使用说明书-正文
3 安装前准备......................................................................................................................................................7 3.1 开箱检查............................................................................................................................................................7 3.2 工具准备............................................................................................................................................................7
5 带角度布置方式的安装和调试......................................................................................................................13 6 安装调试后的检查 ........................................................................................................................................13 7 使用与故障处理 ............................................................................................................................................13 8 维护和修理....................................................................................................................................................14 9 验收和保管....................................................................................................................................................14 10 随机文件 .....................................................................................................................................................14 11 订货须知 .....................................................................................................................................................14 12 安装现场调试记录 ......................................................................................................................................15
GW5A系列说明书(新格式)11版资料
GW5（A ）—1265.725.40 型户外高压交流隔离开关安装使用说明书0RG.412.472.3江苏省如高高压电器有限公司年 月 日前 言本安装使用说明书适用于GW5（A ）—1265.725.40 型户外交流高压隔离开关。
本安装使用说明书作为GW5（A ）—1265.725.40 型户外交流高压隔离开关安装使用说明书印刷用。
本产品符合GB1985-2000《高压交流隔离开关和接地开关》和DL/T486 –2000《交流高压隔离开关和接地开关订货技术条件》有关规定。
本安装使用说明书主要起草人：屈荣。
安装使用说明书1概述主要用途GW5(A)系列户外高压交流高压隔离开关（以下简称隔离开关）是三相交流50Hz的户外高压电器，用于额定电压为35、66、110kV的电力系统中。
供高压线路在有电压无负载情况下进行切换，以及对被检修的高压母线，断路器等电气设备与带电的高压线路进行电气隔离，也可用于分合小的电容电流或电感电流。
产品特点a) 采用V型90°旋转传动方式，从而受力平衡稳定，操作轻巧可靠，结构简单合理；采用双柱中开，触头转入式结构，具有自清洁触头的能力，提高了接触可靠性。
导电回路采用矩形管，大大降低了主导电部分的温升。
b) 触指采用高强度、高导电率、高弹性的新型材料制造。
依靠触指自身弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环。
且触指与触指座采用螺栓固定连接，又避免了油污、灰尘进入其接触点，使接触电阻增加的可能性。
此导电部分结果已获国家实用新型专利。
c) 转动部分按照免维护的要求设计：转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、润滑脂永远工作在良好的环境中，并采二硫化钼锂基润滑脂。
轴承永不生锈、润滑脂无法流失，永不干固；传动部分采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌工艺，确保隔离开关操作灵活、轻便、可靠、永不生锈。
GW4-126GW高压隔离开关110kv使用说明书
隔离开关左、右触头见图4主回路导电回路零件材质均为铜质，电流等级为630A时，导电部件表面镀锡；电流等级为1250A以上时，导电部件触指表面镀银。
中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。
不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．2．接地开关的结构接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀铝管的端部。
3．隔离开关与接地开关的机械联锁隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的，当隔离开关在合闸位置时，接地开关转动轴的扇型联锁盘限制接地开关合闸。
当接地开关在合闸位置时，接地开关联锁盘插入隔离开关的扇型联锁盘，使隔离开关不能合闸。
4．操动机构的结构隔离开关可配用CS14G型手动机构 (图5)或CJ5,CJ6型电动机构及CJ12A-G 免维护型电动机构、接地开关可配用CS14G型手动机构，其操作手柄为水平旋转，转动角度为180°。
CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构另见其说明书。
CS14G型手动机构见图5五、外形及安装尺寸（CAD安装图请来电索取）六、订货须知订货时请写明：(1) 产品型号及名称；(2) 额定电压、额定电流、动热稳定电流；(3) 接线端拉力；(4) 户外绝缘子爬电距离；(5) 接地开关类型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(单接地、双接地)；(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压；(7) GW4型的断口开距及长短触头。
（8）关于GW4-126GW系列户外完善化高压隔离开关的其他需求。
1.2.6 GW25-126型户外隔离开关检修作业指导书范本
Q/GZDW贵州电网公司企业标准Q/GZDW ³³³³-2009GW25-126型户外隔离开关检修作业指导书范本2009--**-**发布 2009--**-**实施贵州电网公司发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《GW25-126型隔离开关检修作业指导书范本》，本范本用于指导和规范贵州电网公司系统各单位变电检修人员编写GW25-126型隔离开关检修的现场作业指导书，同时作为变电检修专业现场工作（作业）人员学习与培训资料。
本指导书范本由贵州电网公司生产技术部提出、归口本指导书范本主要编写单位：贵阳供电局本指导书范本主要起草人：陈世丹曹俊罗浩先本指导书范本主要审核人：孙建江田维国丁恒洪赖罗彬陈忠雷陈世丹本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。
执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。
目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (2)6.1 人员配置 (2)6.2检修工具准备 (2)6.3消耗性材料及主要备品备件 (2)7 作业周期 (3)8 工期定额 (3)9 设备主要参数 (3)9.1主要技术参数 (3)9.2主要机械调整参数 (4)10 工作流程 (5)11 作业项目、工艺要求和质量标准 (6)11.1 作业项目 (6)11.2 工艺要求和质量标准 (6)12 作业后的验收和交接 (7)13 大修的判断标准和检修项目： (7)附录一 GW25-126断路器检修报告 (8)GW25-126型户外隔离开关作业指导书范本1 范围本导则适用于GW25-126型户外隔离开关维护和检修2 规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。
GW4A-126说明书08版
GW4（A）－126 型户外交流高压隔离开关安装使用说明书0RG.412.479.10页脚内容0江苏省如高高压电器有限公司2008年3月6日用说明书概述系列户外高压交流隔离开关（以下简称隔离开关）是我公司按照国家电力公司发出电输[2001]150文《关于高压隔离开关完善化工作的通知》精神，经走访国内十几个省、市、自治区的数十个供电局和变电所，广泛了解国产、合资生产及进口的各种隔离开关使用运行情况并听取了运行人员、检修维护人员的意见、要求和建议后而开发研制的一种少维护、免维护型隔离开关。
1.2GW4（A）-126系双柱水平开启式隔离开关，可增设接地开关，GW4（A）-126D为带有接地开关，接地开关能承受与隔离开关同样的动、热稳定电流。
三个单极的隔离开关可借助于接头、调节螺杆等组成三极联动。
接地开关三个单极可借助于接头和钢管等组成三极联动。
本隔离开关适用于额定频率为50赫兹，额定电压为126kV的交流电路中，作有电压无负载时断开与闭合电路之用。
1.3隔离开关配用输出轴转角为180°的CS14G型手力操动机构（以下简称手动机构）或CJ2型电动操动机构，地刀外开时配用CS17G机构。
接地开关配用手动机构或电动机构。
1.4本隔离开关和接地开关的技术条件符合GB1985《高压交流隔离开关和接地开关》的有关规定。
1.5支柱绝缘子爬电比:不小于GB/T5582规定Ⅲ级（25mm/kV）或Ⅳ级（31mm/kV）（按订货合同）。
2使用环境条件2.1 使用环境条件必须满足如下要求：页脚内容2a.海拔不超过2000m；b.环境温度－40℃～＋40℃；c.风速不大于34m/s；d.地震强度不超过8度；e.覆冰厚度不大于10mm；f.安装场所无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；g.安装基础应水平；2.2用户使用周围环境超出本章2.1条的要求，可与我公司协商解决。
3技术参数GW4(A)-126系列隔离开关和接地开关的主要技术数据如表1所示：表1页脚内容3注：630A产品按1250A产品供货，1600A产品按2000A产品供货。
GW5-126型户外高压交流隔离开关
GW5-126型户外高压交流隔离开关目 录一、 概述 (2)二、 使用环境条件及工作条件 (2)三、 型号及含义 (2)四、 主要技术参数 (3)五、 结构说明及工作原理 (3)六、 产品完善化改进 (4)七、 订货须知 (5)八、 外型及安装尺寸 (5)一.概述GW5-126户外高压交流隔离开关适用于单相和三相交流50Hz额定电压126kV的户外配电系统，供高压线路在有电压无载流情况下进行切换，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离。
该系列隔离开关可配用 CS17手力操动机构或CJ6电动操动机构。
二.使用环境及工作条件2.1.海拔高度不超过1000m.2.2.环境温度:-40℃～+40℃.2.3.覆冰厚度不大于10mm2.4.风速不超过34m/s.2.5.污秽等级可达IV级,未指明为III级供货2.6.日温差小于25℃2.7.日照强度不大于1000W/m2(晴天中午)2.8.安装场所无易燃、爆炸危险、化学腐蚀及剧烈振动.三、型号及含义G W 5 –□ □ / □额定电流（A）接地类别（D1、D2）及防污符号（W3、W4）额定电压（kV）设计序号户 外 型隔离开关（注：接地类别D1—单接地，D2—双接地，无此项为不接地型；符号W3的为三级防污型，W4为四级防污型）主要技术参数五.结构说明及工作原理GW5-126型户外交流高压隔离开关本体由三个单极组成，开关单极为“V”型结构，夹角为50°，左右对称。
它是由底座、支座、绝缘子、主导电部份组成，如果是接地型，还包括接地动、静触头、接地刀闸杆，连动部份及互锁板等，开关单极的左右两支座通过锥齿轮啮合传动，主刀闸的三极联动通过水平连杆传动，接地刀闸的三极联动通过连接管传动。
主刀闸配用CJ6型电操机构或CS17手操机构，接地刀闸配用CS17型手操机构。
开关的安装方式有正装、侧装、斜装和倒装等多种安装方式，也可在室外和室内安装使用，我们把室外支架上的正装称之为常规安装方式，其它均为特殊安装方式，特殊安装方式需根据安装要求和安装基础、操作位置等条件作特殊设计。
GW13-126高压接地开关维护检修手册
d.检查导电带有无折断，氧化，烧损，如有折断痕迹，当及时更换。
e.检查绝缘套有无磨损，如有损坏，当更换。
3
触头、触指及导电杆装配的检修
a.检查导电接触面无烧伤，无氧化，接触面光滑。如镀银层脱落或烧伤严重应更换。
b.更换锈蚀的连接、紧固件。
c.检查触指弹簧无氧化，变形。
技术要求：淬火HRC32-36
1.2
序号
名称
规格
单位
台用量
备注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
汽油
机油
黄干油
二硫化钼
导电脂
移络多
密封胶
厌氧胶
砂布
棉纱头
毛刷
锯条
钢丝刷
铁丝
银灰漆
磁漆
磁漆
磁漆
磁漆
磁漆
麻绳
开口销
螺栓
平垫圈
弹簧垫圈
30#冷冻油
609
352
00#
1080×340×1920
4
最重件运输质量kg
300
六
故障浴盆曲线图
三章
第一节
1、
序号
项目
要求
周期
备注
1
隔离开关支架检查（钢构架、基础、接地）
隔离开关支架接地应良好、紧固，无松动、锈蚀。基础无裂纹、沉降。安装螺栓应紧固。
配合日常巡视开展。
2
瓷瓶检查
GW5A-126说明书11版
G W5A-126说明书11版(总31页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--GW5A —1265.725.40型户外高压交流隔离开关安装使用说明书江苏省如高高压电器有限公司2010年07月08日GW5A 型户外高压交流隔离开关安装使用说明书1 概述本设备依据以下标准制造：a) GB1985-2004 高压交流隔离开关和接地开关b) GB/T11022 高压开关设备和控制设备标准的共用技术条件 c) DL/T486 交流高压隔离开关和接地开关订货技术条件 d) DL/T593 高压开关设备和控制设备标准的共用技术要求GW5A 系列高压交流隔离开关采用双柱、V 型、旋转水平开启式结构。
G W 5 A －□ D (G·W) / □—□额定短时耐受电流（kA）(有效值)额定电流A高原防污型配接地开关（无此符号则为不接地）额定电压kV改进型设计序号户外型隔离开关产品用途和适用范围GW5A系列户外高压交流高压隔离开关（以下简称隔离开关）是三相交流50Hz的户外高压电器，用于额定电压为35kV、66kV、110kV的电力系统中。
供高压线路在有电压无负载情况下进行切换，以及对被检修的高压母线，断路器等电气设备与带电的高压线路进行电气隔离，也可用于分合小的电容电流或电感电流。
使用环境条件a) 环境温度-50℃～+50℃；b) 海拔不超过2000m；c) 风速不超过34m/s；d) 覆冰厚度不超过10mm；e) 地震烈度不超过9度；f) 空气污秽程度：适用于IV级及以下污秽地区；g) 无频繁激烈振动，无易燃易爆和化学腐蚀物质；h) 阳光辐射强度1000W/m2(晴天中午)。
注：特殊使用条件由用户与我公司共同协商解决。
2 主要规格及技术参数隔离开关主要参数见表1、表2，配用手动操作机构技术参数详见机构说明书。
表 1隔离开关主要技术参数注1：绝缘按海拔2000米考核，修正系数k＝；注2：带＊的参数为DL/T486中表C1中B类规定值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GW5A —1265.725.40 型户外高压交流隔离开关安装使用说明书0SR.412.092江苏省如高高压电器有限公司2010年07月08日GW5A型户外高压交流隔离开关安装使用说明书1概述本设备依据以下标准制造：a) GB1985-2004 高压交流隔离开关和接地开关b) GB/T11022 高压开关设备和控制设备标准的共用技术条件c) DL/T486 交流高压隔离开关和接地开关订货技术条件d) DL/T593 高压开关设备和控制设备标准的共用技术要求1.1 GW5A系列高压交流隔离开关采用双柱、V型、旋转水平开启式结构。
1.2 产品型号与名称G W 5 A －□ D (G²W) / □—□额定短时耐受电流（kA）(有效值)额定电流A高原防污型配接地开关（无此符号则为不接地）额定电压kV改进型设计序号户外型隔离开关1.3产品用途和适用范围GW5A系列户外高压交流高压隔离开关（以下简称隔离开关）是三相交流50Hz的户外高压电器，用于额定电压为35kV、66kV、110kV的电力系统中。
供高压线路在有电压无负载情况下进行切换，以及对被检修的高压母线，断路器等电气设备与带电的高压线路进行电气隔离，也可用于分合小的电容电流或电感电流。
1.4使用环境条件a) 环境温度-50℃～+50℃；b) 海拔不超过2000m；c) 风速不超过34m/s；d) 覆冰厚度不超过10mm；e) 地震烈度不超过9度；f) 空气污秽程度：适用于IV级及以下污秽地区；g) 无频繁激烈振动，无易燃易爆和化学腐蚀物质；h) 阳光辐射强度1000W/m2(晴天中午)。
注：特殊使用条件由用户与我公司共同协商解决。
2 主要规格及技术参数隔离开关主要参数见表1、表2，配用手动操作机构技术参数详见机构说明书。
表 1 隔离开关主要技术参数表1（续）表2表2（续）3 结构特征3.1 单极隔离开关。
图1单极隔离开关呈V型结构（图1），由成50°夹角的底座、支柱绝缘子、导电回路等部分组成。
不同电流、电压规格产品的结构形式下传动部件都是相同的，只是主导电回路、绝缘子有差别。
3.2 支座支座供配用机构传动轴180°转动时使用，详见图2。
图23.3 操动机构3.3.1 本产品配用的机构有CS17、CS14G、CS11、CS17G人力操动机构或CJ2电动操动机构。
3.3.2 CS17型人力操动机构分为单轴（不接地用）[见图3（a）] 、双轴（单接地用）[见图3（b）] 、三轴（双接地用）[见图3（c）]三种，其操动手柄转动角度为90°，机构上设有连锁板，以实现隔离开关与接地开关的连锁。
图3（a）不接地用CS17人力操动机构图3（b）单接地用CS17人力操动机构1.轴2.底座3.辅助开关4.盖5.联锁板图3（C）双接地用CS17人力操动机构3.3.3 CS14G、CS17G手动操动机构由转轴、底座、辅助开关、罩、操作手柄等组成。
CS14G输出轴上装有定位装置，CS17G底座上装有定位装置，转轴与操作手柄相连，操作完毕后可锁住，以防止误操作。
CS14G详见图4。
CS14G、CS11可以根据现场需要附装电磁锁。
CS17G型人力操动机构是一种多用途组合式人力机构，详见附图5，为竖直180°操作，有两种组合。
即：a）带辅助开关；b）带电磁锁、带辅助开关。
图4 CS14G人力操动机构外形图图5 CS17G人力操动机构外形图3.3.4 CJ2电动机操动机构为交流（或直流）电动机通过减速装置驱动隔离开关主轴运动的机构，由电动机、双级蜗轮蜗杆全密封减速箱、转轴、F6辅助开关及电动机控制附件等组成。
其安装尺寸见图6。
（详细请参阅《CJ2电动机构说明书》）图6 CJ2电力操动机构外形图4 工作原理4.1 各型式产品分、合动作基本相同。
三极连动时，各独立的隔离开关单极用连杆连接起来，操动机构通过支座或直接与隔离开关相联。
当机构主轴旋转时，连接传动箱的连杆，带动隔离开关中的一个支柱绝缘子转动，此时装在底座中反向拉杆带动另一个支柱绝缘子转动。
从而实现了左右触头分合闸动作的一致操作。
隔离开关的分合闸转角均为90°。
4.2 GW5系列在配用90°转动的CS17型人力机构时，如附图8、图22操动机构通过钢管和万向接头，直接与操作极隔离开关底座中的轴（触指侧）连接起来。
当进行分、合闸操作时，首先将机构上手柄插入操作孔，拔出分合闸定位销后水平旋转手柄，其顺时针方向为合闸；逆时针方向为分闸。
隔离开关的分合位置由操动机构上相应的位置限定，操作完成后，取出操作手柄。
4.3 操动机构中的辅助开关与机构的主轴直接连在一起，在分、合闸操作时，相应的触点切断、闭合，发出分、合信号。
4.4 接地开关的分、合动作，是通过拉杆连动三相同步动作的。
接地开关与隔离开关的机械连锁是通过本体或机构上的连锁板来实现。
5 安装与调试5.1 安装前于接近安装现场处开箱，其位置应确保吊装设备可以方便地进行起吊。
如附图7所示，以软绳捆扎（吊绳的承受能力＞500kg）,平稳起吊。
图7 产品单极吊装简图5.2 水平安装隔离开关的安装与调试5.2.1 水平安装隔离开关，其三极联结方式有机构轴转动180°和90°两种:a) 机构轴180°转动（附图21），将操动机构（CJ2或CS14G型）置于支座下方，支座的安装位置，可根据需要置于端头或任意两极之间(推荐按照图示标准安装方式安装，特殊安装方式请在定货时书面通知厂家)。
在隔离开关本体和操动机构处于合闸位置时，将支座主轴通过销与钢管直接连接，机构主轴与钢管下端用装配式接头连接，水平操作机构垂直管长度截取参照图21中L长度。
b) 机构轴90°转动（图8、图22）将操动机构（CS17型）置于操作极隔离开关的下方，对正隔离开关底座的中心，万向接头用两根M12³70螺栓与底座轴相联（见图8），万向接头下端与操动机构主轴用钢管连接，机构主轴与钢管下端用装配式接头连接。
图8 90°操作万向接头现场装配简图C) 此时分、合闸隔离开关，检查触头、触指刚啮合位置是否满足要求（见图9及图12正确部分），如出现如图10、图11、图12所示错误的状况时，首先确认反向拉杆长度是否满足理论长度234mm-240mm （图13）,并在理论允许范围内适当调整拉杆长度以满足图9要求。
当调整拉杆不足以调整产品产品到理想状态时，可分别松开导电臂固定螺栓、绝缘子固定螺栓，通过逆时针，顺时针反向调整绝缘子、导电臂、基座相对的角度关系，到达调整产品到理想状态。
图9 正确图10 错误图11 错误正确错误图12图135.2.2 接地开关的安装与调试a) 地刀配CS11操作的，现场拆箱后，在本体包装箱及配件包装箱中找到图14、图15、图16所装配件。
第一步装支承件（见图17、图26），用M12³40、M12³30的螺栓将支承件按左、右接地的要求装在各极本体底座的左侧或右侧（双接地两侧都要装），每极底座只装一个支承件，一般装在靠地刀导电管的一侧，有利于三相连动时减少操作力矩。
第二步装三极连动钢管，该设计是将原地刀转轴与地刀极间水平连接管合二为一，三极为两根（40.5kV为一根）钢管，每根管上按图21、图26所示的安装要求，分别套上止挡。
地刀导电管的装配位置应与静触头的位置对应。
单极地刀安装完毕，用夹板将三极地刀联动管在导电管合闸位置夹紧。
操作拐臂及联锁板装在机构操作极，调试完用止紧螺栓将夹板锁定。
接地开关三极联动时，应保证分合闸过程中轻便、灵活，必要时松开安装支承件的M12螺栓，先把三极联接起来，使地刀轴三极同轴心，最后紧固螺栓。
图1.地刀传动管2.传动管定位件3.地刀导体4.地刀传动主拐臂5.地刀主拉杆6.地刀传动拐臂7.地刀支撑件 8.支撑件固定螺栓 9.联锁件图17b) 地刀配CS17G 操动机构时，接地开关的操作拐臂在分闸时与水平面呈45°角度现场装配，装配方式可参照5.2.2 a),部件装配位置参见图23、图25、图28，机构接头用地刀垂直连杆与机构相应的轴连接起来（机构接头连接方式参见图29）；c) 地刀配CS17操动机构时，装配方式可参照5.2.2 a), 部件装配位置参见图22、图27，最后用垂直管将机构输出轴与接地开关操作轴连接起来。
5.2.3隔离开关三相同期性调整隔离开关三相合闸同期性调整。
在两接线端承受正常母线拉力条件下，按下述方法进行调整: a) 改变相间、主动连动拉杆长度。
b) 在同期调整环节可以适当调整反向拉杆长度（234mm-240mm ），若触头、触指接触间距不能满足图18、图19要求，则适当调整触刀侧触刀位置，若仍然不能满足则应使用绝缘子调整垫片在适当位置调整绝缘子状态。
图18 GW5（A）-72.5/126系列隔离开关主导电接触部位示意图图19 GW5（A）-40.5系列隔离开关主导电接触部位示意图5.2.4 三相合闸角度的调整主刀操作拐臂中心距可调，理论中心距为120mm（见附图21），若三相分合闸角度小于90°可以加大拐臂中心距，反之减小中心距。
确认隔离开关和接地开关调整完毕后，将分合闸定位螺栓与挡块的间隔调整为1mm～3mm。
5.2.5 隔离开关与接地开关机械闭锁的调整隔离开关当配电动操动机构或CS14G人力操动机构时，机械闭锁是靠装在轴承座上的弧形连锁板和装在接地开关转轴上的扇形板来实现的，调试时应保证隔离开关合闸时接地开关不能合闸；接地开关合闸时，隔离开关不能合闸，连锁板之间的间隙应调整为3mm～8mm。
当配CS17人力操动机构时，机械闭锁是通过操动机构上的连锁板（如附图3所示）来实现的，无需调整。
5.3 特殊安装型隔离开关的安装调试特殊安装隔离开关仅在空间上安装方位与水平安装有所不同，分为侧装、倾斜25°安装等几种。
其安装与调整除参见三极联合装配图（附图24、25）外，均可参考本说明书5.2条进行调整。
5.4 安装调试后应达到的要求5.4.1 隔离开关合闸时触头接触位置应满足：a) 触头各接触点应接触良好、可靠，接触处用0.05mm塞尺不能塞进（不小于2/3的触指宽度范围内）；b) 触指与触头接触位置，在施加母线拉力后，保证触头与触指座顶端间隙45±3mm（GW5A-40.5）、76±3mm（GW5A-72.5/126）（如附图18、图19所示）。
(松开固定触头的螺栓，移动触头，可达到上述要求)5.4.2 接地开关合闸时动静触头的接触位置接地开关合闸时动静触头的接触位置详见图20。
1.地刀静触头2.触指3.定位板4.地刀管图20 地刀导电管与定位板的位置示意图5.4.3 动作灵活，配用人力操动机构时，一般体力的操作人员应能独立进行分、合闸操作。
