市政工程下穿隧道工程施工组织设计方案
1 市政工程下穿隧道工程 施工组织设计方案 2
目录 第一章 项目管理机构配备 ................................... 5 第二章 施工组织文字说明 ................................... 8 第1节 工程概况 ........................................ 8 1、 工程概况 ........................................ 8 2、 工程地质条件 .................................... 9 3、 主要工程数量 ................................... 10 第2节 施工组织 ....................................... 13 1、 施工队伍组成及任务划分 ......................... 13 2、 施工平面布置 ................................... 14 3、 主要技术力量投入 ............................... 14 4、 项目管理目标 ................................... 15 5、 技术准备 ....................................... 15 6、 现场准备 ....................................... 17 第3节 施工方案及主要施工方法 ......................... 19 3
1、 总体施工部署 ................................... 19 2、 总体施工方案 ................................... 20 3、 各分项工程施工方法、技术措施 ................... 24 第4节 重点（关键）和难点工程的施工 ................... 73 1、 基坑防护 ....................................... 73 2、 大体积混凝土施工 ............................... 76 3、 隧道防水 ....................................... 78 4、 施工环境与工期紧的处理措施 ..................... 83 第5节 施工机械配置 ................................... 84 第6节 工期目标及保证措施 ............................. 94 1、 工期目标 ....................................... 94 2、 工程进度计划 ................................... 95 3、 确保工期措施 ................................... 98 第7节 确保工程质量、安全的措施 ...................... 101 1、 质量目标 ...................................... 101 4
2、 保证工程质量的措施 ............................ 101 3、 质量保证体系图 ................................ 108 4、 保证安全的措施 ................................ 109 5、 季节性施工措施 ................................ 119 第8节 文明施工、环境保护措施 ........................ 120 1、 文明施工的措施 ................................ 120 2、 环境保护的措施 ................................ 122 3、 廉政建设措施 .................................. 126 5
第一章项目管理机构配备 项目管理机构配备 1.1 施工组织机构设置 为承建**市** 路下穿隧道工程，拟组建中铁** 局**市** 路南延线与** 大道下穿立交桥项目经理部，项目经理部全权代表公司行使生产指挥、协调、经营计划等业务。项目经理部设项目经理一名，总工程师一名。内设施工技术部、安全质检部、物资设备部、计划财务部、综合办公室和工地实验室。负责履行合同、指挥生产、按期优质完成合同项目。经理部下设2 个项目队。所有施工管理人员从全公司范围内精选抽调组建。
1.2 施工组织机构框图见下图 6 7
1.3 主要技术力量投入表 序号 拟任职务 姓名 备注 1 项目经理 ** 高级工程师
2 总工程师 ** 高级工程师 3 计划统计负责人 ** 工程师 4 财务负责人 ** 会计师
5 质检工程师 ** 高级工程师 6 道路工程师 ** 工程师 7 结构工程师 ** 工程师
8 结构工程师 ** 高级工程师 8
9 地质工程师 ** 高级工程师 10 试验工程师 ** 工程师 11 测量工程师 ** 工程师
12 机械工程师 ** 高级工程师
第二章施工组织文字说明 第1节工程概况 1、工程概况
本项目位于** 路与** 大道交叉上，** 桥西侧，距** 路三环路立交桥1 公里左右，为城市南北向交通大动脉，下穿立交桥隧道按照双向四车道设计，隧道框架长度70m，引道船槽长度388.84m，污水主管设 9
计充满度0.7，雨水主管充满度1.0，红星路道路红线宽度40m，立交桥范围内红线局部加宽，隧道主体设计荷载：城-A 级；隧道路面横坡：1.5%；地震烈度7 度设防；设计车速：隧道内60km/h，排水体制采用污雨水分流体制，隧道纵断面采用“V”字坡，最大纵坡4.9%，最小竖曲线半径1800m，顶板平均覆土深度1.6m，框架全部采用C30 砼，抗渗等级S8，双箱整体框架，框架全高7.27m，内部净高5.0m。
2、工程地质条件 1.2.1 自然地理及气象 1.2.1.1 位置与交通 **市** 隧道工程位于**市红星路上,交通十分便利。 1.2.1.2 气象 场地所处**市为亚热带季风型气候，主导风向为NNE 向，常年平均风速为1.2m/秒，年平均风压140Pa，最大风压约250Pa，年平均降雨量为900～1000mm，七、八月份雨量集中，易形成暴雨。 10
1.2.2 区域地质概况 地层自上而下为人工填土层、砂卵石层、岩石层。 1.2.3 地形地貌 本工程位于**市南侧，所处地貌单元为**平原的东南边，地形平坦。地表水系府、南河及其支流水系。 1.2.4 地震基本烈度 **市区地震基本烈度为7 度 1.2.5 路段区水文地质条件 场地地下水主要为赋存于砂卵石层中的孔隙潜水，其主要补给来源为大气降水、区域地下水。砂、卵石层为主要含水层，具有较强的渗透性。地下水位在地面以下2.5米左右。
3、主要工程数量 本标段起止桩号为K0+194.93～K0+653.69，全长458.76 米，内净宽9+0.5+9m，底板厚0.5m，侧墙厚0.35m，中墙厚0.5m，顶板厚0.6m， 11
结构砼强度大部分为C30，其主要工程数量表见下页表： 序号 工程名称 单位 数量 备注 一 道路工程 1 挖道路土方 7315 2 填土方 12334 3 30cm 厚级配砂砾下基层 26912.5 4 30cm 厚二灰稳定碎石上基层 26912.5 5 C25 钢筋砼检查井 座 65 二 隧道桥工程 1 挖沟槽土方 43002 2 换填砂卵石 10907 3 C15 砼垫层 1152.68 4 C20 砼重力式挡土墙 127.74 5 细石砼保护层 3003 12
6 C30 钢筋砼 12889.54 7 钢筋（Ⅰ、Ⅱ级） kg 1307033 三 排水工程 1 挖沟槽土方 12071 2 填方 6906 3 钢筋砼雨水管道铺设 m 1684.1 4 钢筋砼污水管道铺设 m 259.94 5 检查井 座 145 四 电力隧道工程 1 挖沟槽土方 8422 2 填土方 4065 3 C30 钢筋砼框架 1561.11 4 现浇钢筋（Ⅰ、Ⅱ级） kg 60406 五 电力浅沟工程 1 挖沟槽土方 2224 13
2 填土方 644 3 Ⅰ级钢筋 kg 12453 4 砌筑井 座 26
第2节施工组织 1、施工队伍组成及任务划分
为能保质、保量按期完成**市红星路下穿隧道工程，根据该工程的施工任务和技术特点，我公司拟组建强有力的项目经理部和专业化、机械化地下工程施工队伍。 这支施工队伍均从全公司范围内调集的具有责任心强、经验丰富、精通地下工程施工、胜任各岗位的专业人才组成。 各施工队伍任务划分表
序号 施工队伍 名 称 管段里程 担任的主要工程项目名称
六线隧道汇报资料
中山路以北段
中山路至裕华路段 裕华路以南段
图5 石家庄隧道工程节段划分图
1 目前拆迁时间安排
4月5日卢部长听取了石家庄枢纽工程情况专项汇报，4月6日在枢纽 指挥部召开的会议精神传达会上对六线隧道总工期目标和拆迁完成时间 作出了安排，本工程完工时间仍为2011年5月底，中山路以北区域路外拆 迁将在4月15日全部完成；中山路到裕华路段5月底完成路外拆迁，裕华 路以南8月15日完成路外拆迁。中山路至裕华路间隧道施工结合胜利路沿 线拆迁及市政设施改造，同期开启施工，中山路以南基坑开挖时间为09 年9月。
2.2土石方进出市内线路
北二环
平 安 大 街
建 设 大 街
和平路
正东路 中山路 裕华路 槐安路
南二环
图6 隧道出土线路示意图
2.3 混凝土进出场线路
混凝土搅拌站位于石家庄市西北方向的杜北村，有两种运输方案： ⑴桥东区运输 中山路以南混凝土车辆经北二环、建设大街、胜利大街、平安大街 运至施工现场。中山路以南混凝土车辆由胜利北街绕行平安北大街、经 正东路、中山路、裕华路等进入施工现场，在交通高峰期，由北二环绕 行东二环经裕华路进入施工现场。混凝土车辆日进入二环内主城区车辆 为200车次（按高峰日浇筑混凝土2千方计算），交通压力主要在白天， 夜间对交通影响较小。如图7所示。 由于行车基本通过北二环、胜利大街及平安大街进入现场，该区域 路段的道路将无法满足车辆通行，建议采取必要的交通限行或管制措施， 并以媒体公告等形式通知市民车辆在高峰期尽量避行上述路段。
四 、混凝土、土石方进出场计划
石家庄六线隧道基坑开挖土方除用于洞顶回填外，均用于线路、站场 填方使用。第二阶段石太联络线施工时线路、站场工程已基本完成，产生 的约8万方土方需外弃（目前确定的弃土场地是石太直通线龙泉寺隧道进 口弃碴场）。 由于目前需要土方的线路、站场工程尚未开工，因此需要市里帮助协 调解决土方暂存场地。石家庄隧道工程共计开挖土方约405万m3，现场需 留存约180万m3土方用于隧道顶部回填，剩余225万m3。希望在南二环附 近协调解决200亩的临时用地进行土方存放（至中山路运距8~10KM内）， 在北二环附近协调100亩的临时用地进行土方存放（至中山路运距 8~10KM内）。
市政道路土方开挖安全专项施工方案
施工组织设计(方案)会签表洪雅至峨眉山公路新建工程(K0+000 〜K3+406.371 段)土方开挖安全专项施工方案中国五冶集团有限公司洪雅至峨眉山公路新建工程项目经理部2016年9月22日第一章编制依据 (1)第二章工程概况 (1)一、工程概况 (1)二、设计要求 (2)三、工程特点 (2)四、工程项目基本情况 (2)第三章施工准备工作计划 (3)一、施工准备 (3)二、人员、材料、机械设备的配备计划 (3)三、项目施工组织机构框图 (4)第三章施工方案 (5)一、施工原则 (5)二、工艺流程 (5)三、测量放样 (5)四、清表 (5)五、排水沟槽开挖 (6)六、垫层、安管、检查井、闭水试验 (9)七、沟槽回填 (9)第四章施工进度计划 (11)一、施工时间 (11)二、确保工期措施 (11)第五章质量保证措施......................................... 1 2一、质量管理组织机构 (12)二、主要管理人员质量职责 (12)三、项目质量保证控制体系 (14)四、质量管理措施.......................................................................... -16 -第六章安全、文明施工保证措施.................................. -17 -一、安全目标 ................................................................................ -17-二、安全、文明施工管理组织机构及职责...................................................... -17 -三、安全教育与培训........................................................................ -19 -四、安全检查制度........................................................................... -19 -五、安全保证体系.......................................................................... -20 -六、安全保证措施.......................................................................... -21 -6.1安全技术管理措施.................................................................... -21 -6.2沟槽开挖、支护安全措施.............................................................. -22 -6.3临时用电安全技术措施................................................................ -22 -6.4起重吊运安全技术措施................................................................ -22 -6.5机械设备安全技术措施................................................................ -22 -6.6装卸硝与运输安全措施 ............................................................... -23 -6.7管线及邻近构筑物保护安全措施 ....................................................... -23 -七、文明施工保证措施...................................................................... -23 -第一章编制依据在充分了解现场实际情况基础上，并结合现场有(行)法规、标准、设计文件要求的情况下编制本方案，具体编制依据有：1. 与本建设工程有关的国家及行业现行的法律、法规及管理文件，如住建部(2009) 87号文等；2. 市政工程按现行的有关国家及行业施工技术规范及验收标准，如：(1) 《土方与爆破工程施工及验收规范》(GB50201-2012 ；(2) 《工程测量规范〉〉(GB50026-2007 ；(3) 《给水排水管道施工及验收规范》(GB50268-2008);(4) 《城镇道路工程施工与质量验收规范》(CJJ 1-2008);(5) 《公路路基施工技术规范》(JTG F10-2006);(6) 《建筑施工土石方工程安全技术规范》(JGJ180-2009);(7) 《建筑机械使用安全技术规程》(JGJ33-2012);(8) 《建筑施工安全检查标准》(JGJ59-2011);(9) 《建筑施工土石方工程安全技术规范》(JGJ180-2009)等。
市政道路工程拆除工程专项施工方案
XX新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）拆除工程专项施工方案编制人：审核人:审批人：编制单位：编制日期: 二O一二年七月目录第一章编制依据 (1)第二章工程概况 (1)第三章施工组织机构及目标 (3)一、施工组织机构图 (3)二、项目管理目标 (3)第四章施工部署和准备 (4)一、拆除内容 (4)二、拆除工程施工流程 (5)三、测量放线 (5)四、劳动力保证措施 (5)五、机械设备配置 (6)第五章主要施工工艺和措施 (6)第一节、K06+989.997～K08+700段拆除工程 (6)第二节、K8+700～K10+040桩段拆除工程 (12)第三节、K10+040～K10+220桩段拆除工程 (20)第四章、K10+220～K10+720拆除工程 (24)第五章、K10+720～K11+280桩段拆除工程 (27)第六节、K11+280～K11+780 (31)第七节、K11+780～K12+300桩段拆除工程 (34)第八节、K12+300～K13+120桩段拆除工程 (38)第九节、K13+120～K13+954.9桩段拆除工程 (47)第十节、K14+100大湖堰旧桥拆除工程 (53)第十一节、K15+309大坝沟旧桥拆除工程 (55)第十二节、K13+120～K17+340段拆除工程 (58)第六章进度保证措施 (64)第七章质量保证措施 (64)第八章安全保证措施 (65)第九章文明施工措施 (68)第一章编制依据在对施工现场及周边环境进行详细调查、分析的基础上，主要结合以下资料编制本施工组织方案：1、XX新区“三纵一横”道路规划方案、招投标文件等；2、施工图设计：元华路南延线（双流高新区界至第二绕城高速）市政工程施工图设计；3、国家及建设部现行施工技术规范及劳动定额、验收标准：◆《工程测量规范》GB 50026-2007◆《城市工程管线综合规划规范》GB 50289-984、国家颁布的与建筑有关的各种法律、法规；5、我公司现有的技术水平，机械设备，类似的施工经历；第二章工程概况本工程位于成都市双流县境内，系XX新区“三纵一横”重大基础设施建设项目之一，即元华路南延线市政道路工程。
市政工程施工的组织设计69588

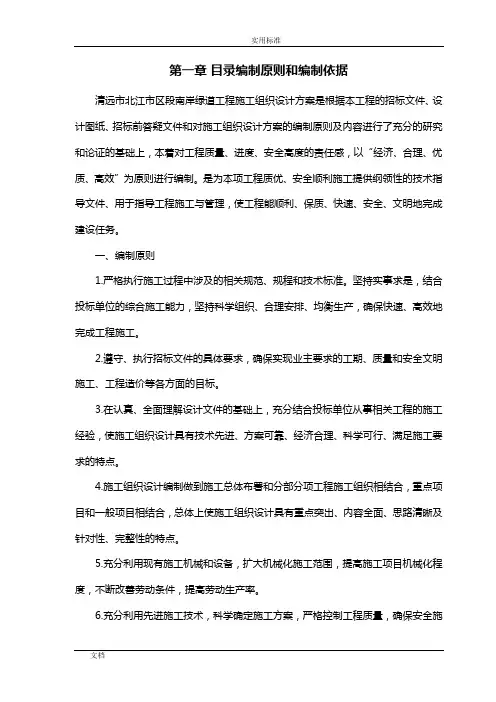

第一章目录编制原则和编制依据清远市北江市区段南岸绿道工程施工组织设计方案是根据本工程的招标文件、设计图纸、招标前答疑文件和对施工组织设计方案的编制原则及内容进行了充分的研究和论证的基础上，本着对工程质量、进度、安全高度的责任感，以“经济、合理、优质、高效”为原则进行编制。
