铝热焊接作业流程
目录一、编制依据 (1)二、工程概况 (2)三、劳动力配置 (2)四、机具设备 (2)五、铝热焊接工艺流程图和焊接顺序图 (2)六、施工作业环境及施工设备和产品使用技术要求 (3)七、施工作业步骤 (4)八、焊接接头直线度和表面质量要求 (8)九、探伤 (9)十、焊接记录 (10)十一、安全质量措施 (10)十二、铝热焊操作规程 (10)十三、铝热焊安全操作规程 (11)新建赣韶铁路道岔焊接施工专项方案一、编制依据1.1根据中华人民共和国铁道行业标准TB/T1632.3-2005、客货共线铁路轨道工程施工技术指南TZ201-2008。
1.2新建赣州至韶关铁路工程的无缝线路设计图纸;1.3施工合同以及合同的有效组成文件；1.4钢轨焊接试验参数；二、工程概况新建赣韶（赣州～韶关）铁路地处我国华南地区的江西省和广东省，位于赣南和粤北两地区，连接我国两条南北铁路大干线——京广线和京九线。
线路自京九铁路南康站引出，经江西省南康市、大余县，广东省南雄、始兴、仁化等市县，接入京广铁路韶关东站。
全线共16个车站，其中新建车站14个，新建线路所1个，改建车站1个即韶关东站，道岔 113 组。
三、劳动力配置针对道岔焊接施工及数量，全线站场内道岔焊接数量为1000个头。
根据现阶段站场铺设情况以及施工进度计划，本次腊石坝车站道岔铝热焊配置1组共24人专业道岔钢轨铝热焊施工队伍进行施工。
其中4人为专业焊接人员，其余为劳动力。
根据以往道岔接触焊1个头需要30分钟完成，这期间需进行钢轨对正、钢轨打磨、焊接道岔、焊头打磨、完成作业。
为此，项目部经过研究决定，道岔焊接采用流水线作业施工，共分3组进行道岔焊接。
一组为钢轨对正及打磨、二组为道岔焊接及打磨、三组为安装扣配件及调整线路方向。
四、机具设备根据腊石坝车站焊接数量及施工进度计划，配制专业机具设备进行钢轨铝热焊施工，主要工具见附表：五、铝热焊接工艺流程图和焊接顺序图5.1铝热焊接工艺流程图根据设计道岔焊接采用“道岔铺设好后进行焊接施工”。
道岔内焊接采取铝热焊接方式，采用法国拉伊台克公司的焊接材料及技术。
铝热焊工艺流程图5.2按上图所示焊接顺序，顺序为1、2、3、4、5、6、详述如下：①辙叉轨排与导轨连接部，先直股，后曲股；②导轨与尖轨跟部，先直尖轨，后曲尖轨。
③基本轨焊接，先直股，后曲股；④道岔前后钢轨焊接顺序：先岔前，再岔后；先直股，再曲股。
设计提供的道岔钢轨焊接的锁定轨温是32±5℃六、施工作业环境及施工设备和产品使用技术要求1、寒冷、刮风及下雨天焊接时，必须搭设帐篷，并对焊接区域做好保温措施。
气温低于0℃及大风、大雨天气严禁焊接。
当温差变化大时必须使用拉轨器在保证轨缝大小稳定的情况下进行焊接。
2、铝热焊剂应当密封包装，要有干燥的储藏环境，要有包装标记，便于识别产品类型，生产日期。
3、砂模是预制好的，并与待焊钢轨断面吻合；包装上有标记，便于识别产品类型，生产日期；不得受潮、破损、开裂。
4、坩埚使用前不得受潮、破损、开裂。
配备限制钢水飞溅的坩埚盖；坩埚底部易熔塞用来控制钢水流下的时间，必须保持完好状态。
5、冬季使用氧气、丙烷采取保温措施，以保证气体的压力正常。
七、施工作业步骤7.1 施工准备7.1.1 检查施工现场，焊接前专人根据焊接物品清单进行清点以防漏带，影响施工。
7.1.2 检查施工机具且试用，保证焊接前设备的完好率100%。
用肥皂水检测氧气瓶、燃气瓶及其他系统，如有漏气情况不能使用。
7.1.3 检查轨道的平直度和表面情况。
检查钢轨端头有无裂缝、倾斜或其它缺陷，当轨端有低接头时必须锯掉低接头。
有大于2mm深的掉角等必须锯除。
7.1.4 检查轨缝大小与位置以及接头相错量情况。
焊缝不得落在轨枕上，轨缝位置须距轨枕边100mm以上，保证左右股钢轨拉伸时接头相错量满足小于100mm的要求。
7.1.5 测量轨温。
在钢轨背光一侧测量轨温，当轨温低于0℃时不进行焊接。
7.1.6 焊接钢轨两侧50m范围内必须严格按规定上紧扣件，确保焊接时轨缝间隙不得发生移动，影响焊接质量甚至发生钢水泄露。
7.2 轨端干燥7.2.1 对轨端除锈去污前可用预热枪对钢轨焊缝两侧1米范围内烘烤，充分排除钢轨表面水分及油污。
7.3轨端除锈去污7.3.1 用带有钢丝刷的角磨机对焊接钢轨端部、两侧、轨头和轨底的锈污进行打磨清洁，范围为100-150mm，特别要重视轨底的清洁，轨端不垂直度≤1mm。
7.4对轨7.4.1 轨缝调整：在轨头和轨底的两侧进行测量,同等条件下，轨缝须满足25±2mm。
焊接过程中保持间隙不变，从对轨开始禁止在焊缝两端各50m范围内松扣件、起拨线路、拉轨撞轨和通行车辆，直至焊接完毕，轨温降至300℃以下为止或浇注30分钟以后。
7.4.2 尖点对正：将1m直尺的中点与焊缝隙中点重合，用钢楔子或者对轨架进行高度调节，使焊缝两侧0.5m处钢轨轨顶面与直尺的间隙为1.6mm左右。
7.4.3 水平对直：用1m直尺分别紧贴钢轨的轨头、轨腰,并用钢板尺紧贴轨脚，一般情况下必须做到三处均密贴方为水平对正。
必须保证接头的作用面一侧水平对正，钢轨内侧纵向要求平直，以1m直尺同时测量两轨平顺度，错动不大于0.2mm。
7.4.4対轨先调高低，后调水平，最后调整不等倾斜。
7.5 砂模安装7.5.1 检查砂模应无受潮、无裂纹、无变形，各组件完整，状态良好。
有裂痕或受潮的砂型不能使用；7.5.2 砂模浇注孔略作休整，防止高温时砂粒脱落；7.5.3 将砂模与钢轨接触面进行摩擦，使砂模与钢轨结合部位密贴；7.5.4 如果砂模与钢轨接触面吻合不好，则会发生漏钢水的严重后果；7.5.5 底模一定要对中，并且与钢轨紧贴。
7.5.6 砂模浇注孔要与左右轨角对称，以确保两侧轨底受热均衡；7.5.7 砂型中央与轨缝中央一致,砂型与钢轨垂直，两片砂型要对齐。
7.5.8 在扭紧夹具时，应由一人完成，均匀夹紧。
7.5.9 要试放分流塞，使分流塞在砂型中高低松紧合适。
7.6 封箱封箱过程是比较关键的步骤之一，在操作的时候应该特别留意，如果封箱不严密，会发生漏钢水的问题，封箱完成后，焊接负责人应该检查封箱是否达到要求，以确保焊接质量。
7.6.1 在封箱时要盖上一块干净的纸板，防止砂粒落入砂型中形成夹渣；7.6.2 封箱先从轨底开始，从下往上按顺序进行，分两遍抹成7.7预热过程的控制7.7.1 工作压力控制氧气压力为0.49MPa，丙烷压力为0.07MPa。
针对60kg/m的钢轨预热时间为5分钟左右，轨头颜色变为红色。
在调压过程中，将预热枪上的氧气和丙烷开关全部打开，顺时针调节调压表，调节氧气和丙烷的压力。
7.7.2 预热火焰的调节先稍开丙烷阀门，然后点火逐渐交替打开两个阀门，直至丙烷阀门完全打开为止，再通过调节氧气阀门来调节火焰大小，使火焰的长度保持在15-20mm，火焰为中性焰，预热枪头应距轨头50mm；7.7.3 密切关注整个预热过程在预热过程中，应该密切关注轨头受热颜色变化过程，预热时间为5分钟左右，其颜色为鲜红色；7.7.4 预热枪头须调至轨缝中央，以保证预热效果。
7.7.5预热完后，先关氧气开关，枪头朝上，注意安全。
7.8坩埚的使用7.8.1 使用坩埚前须检查坩埚,受损,受潮的坩埚不能使用。
7.8.2 须清除坩埚内的杂物,易熔塞表面须干净。
7.8.3 从焊剂包装中取出焊剂，混合均匀后（反复倾倒三次），将焊剂旋转倒入坩埚中，并使其顶部形成锥形，插入高温火柴，盖上坩埚盖，预热完成后，立即放入分流塞并将坩埚安置在砂模侧模板顶部定位槽内。
7.9 焊剂高温反应焊剂反应时间：8-15秒；镇静时间：8-18秒（若大于30s，燃烧不均匀）。
注意：焊剂反应及浇注过程中，操作者应该距离坩埚3米以上的距离，确保人身安全。
反应完成后，如果钢水不能漏下来，应该让钢水在坩埚中冷却了20分钟后才能移动坩埚。
7.10 拆模浇铸完成后1分钟，移去坩埚，并将其放在安全的地方，然后移去灰渣盘，并将灰渣倒入坩埚中，保持环境干净。
浇铸完成5分钟后，先拆除侧模板和夹紧装置,再拆除底模板。
注意 a、在拆摸过程中要小心，不要将砂型一起脱下，造成钢水流出。
b、拆摸后，及时将轨面清理干净，防止推瘤时残渣拉伤轨面。
7.11 推瘤浇铸完成6.5分钟以后开始推瘤。
浇铸棒在推瘤完成20分钟后打掉。
注意 a、推瘤过早会因为焊头硬度不够而拉伤轨面。
b、推瘤过迟会给推瘤带来困难。
C、打掉浇铸棒时，要注意敲击方向，不能由内向外敲击。
7.12 热打磨7.12.1 推瘤完成后，就可以进行粗打磨。
焊后接头温度降低到300度以下才能放车通行。
7.12.2 打磨焊头使其轮廓与两侧钢轨相同。
7.12.3 打磨后，焊头处的凸出量不小于0.5mm。
7.13冷却打磨7.13.1 当轨温降至常温时进行冷打磨，打磨位置包括轨顶及内侧工作面、轨底上表面、轨底。
7.13.2 使钢轨表面整体平齐。
7.13.3 焊缝两侧100mm范围内不得有明显的压痕、碰痕、划伤等缺陷。
7.13.4 焊头须打磨至0—— +0.3毫米，不能低凹。
时速200公里以上线路打磨要求为0—— +0.2毫米。
7.14 外观及探伤检查焊头冷却到50℃以下对钢轨焊头进行探伤。
焊缝探伤分为目测和仪器检测。
焊缝表面的缺陷主要有划伤、碰伤等，可以通过目测判断；焊缝内部的缺陷主要有气孔、夹杂、未焊透等，可通过仪器进行探伤。
焊接接头的轨头工作面经过外形精整后的表面不平度应满足:在焊缝中心线两侧各500mm范围内,表面不平整度不大于0.2mm。
轨顶面及轨头侧面工作边母材打磨深度不应超过0.5mm。
7.15 经打磨后的焊接接头轨头部位满足7.15.1 不应出现裂纹；7.15.2 可出现1个最大尺寸为1mm的气孔；7.15.3 在轨头下鄂与焊筋边缘交界处半径为2mm的区域内，可出现1个最大尺寸为1mm的气孔、夹渣或夹砂；7.16 焊接接头焊筋表面应满足：7.16.1 最多可出现3个最大尺寸不超过2mm的气孔；7.16.2 焊筋表面夹渣或夹砂等缺陷的尺寸应符合下表的规定，这些缺陷不应侵入钢轨的横断面内；焊筋表面夹渣或夹砂等缺陷的最大尺寸7.17 收尾工作7.17.1 检查焊好的接头，做好原始记录并编写焊接序号。
7.17.2 清理道床，按标准方枕。
7.17.3 加强捣固焊接接头两侧的两根轨枕。
7.17.4 将轨道恢复正常，并进一步清理焊接现场。
7.17.5 把灰渣、废钢料、砂模等清理干净，装入坩埚中，在离开的时候带到指定的场所处理。
禁止将其乱丢在铁路沿线，造成对铁路沿线的污染。
八、焊接接头直线度和表面质量要求8.1 平直度要求轨头工作面1m长度平直度允许的最大偏差应符合表1规定。
表1平直度允许的最大偏差注：①轨头侧面“+”表示凹进，使轨距扩大；②轨顶面“+”表示高出钢轨母材基准面。
铝热焊施工工艺流程
(1)铝热焊焊接程序Corr-thermite weld 铝热焊具是焊接电缆的专用设备,它具有放热小焊接牢固等特点,携带方便,不需电源。
铝热焊要由有经验的人员实施。
①在管线的防腐层上开一个50mmx5mm的口子,剥去防腐层,用0#砂纸打磨使之露出金属光泽,要求表面平整、清洁、光亮、干燥、无油脂。
②测量管道壁厚并大于公称壁厚的90%,剥掉电缆的绝缘护层,露出长约50mm的一段铜芯。
③将模具放在除锈区域中央,模具和被焊接钢结构表面应结合紧密无空隙(很重要)。
将电缆铜芯插入模具底部孔槽,调整电缆位置,确保到位。
取出铜片放到模具内,紧贴底部堵住其内孔。
④打开药剂瓶,将焊剂倒入模腔。
将焊剂倒入模具,用提供的专用木棒(或焊剂瓶)将焊剂压实。
⑤将点火粉撒在焊剂表面以及模具边沿上。
将模具盖盖好,一切准备就绪后,用点火枪点燃模具边沿的点火粉。
⑥点火粉引燃焊剂,反应进行,剧烈燃烧。
约10s后,慢慢提起模具,观察焊点情况并清除覆盖在焊点上的熔渣,用锤子敲击焊点以检查接可靠性用螺丝刀等工具清除模具内的残渣,以备下次使用。
⑦将导线焊点按规定进行密封。
(2)铝热焊注意事项①模具上保护磁性的铁片在操作时取下或者吸在侧面,使用完毕应放回磁极。
②铝热焊剂、模具等产品切忌受潮,受潮后的焊剂和点火用品应安全废弃,切勿烘烤使用,否则容易导致危险事故。
③操作环境切记要通风良好,周边5m范围内没有易燃易爆物品。
④焊剂储存环境务必干燥、通风、室温不高于50℃,远离明火和高温热源。
(3)铝热焊一般规定①管道壁厚小于3.0mm,应用夹具或钎焊进行导线连接;管道有内衬时,或带压管道壁厚小于3.18mm时,不能使用铝热焊连接导线。
②管道表面清理干净后,应用超声波法测量管壁厚度。
如果管道壁厚小于公称壁厚的90%或存在夹层、点蚀坑时,不能进行铝热焊。
尽量在水平管道上焊接。
③如果电缆截面积超过25mm2,应将电缆分成几股单独焊接,每股导线面积不超过25mm2,保证一次焊接用药量不超过15g,以避免焊接热量对管材结构④焊接位置距离环焊缝间距大于200mm,距离纵焊缝间距大于4mm,避免在三通或弯头处进行焊接。
铝热焊焊接技术
铝热焊(1)焊接设备焊接设备主要包括砂模侧模板、砂模底板、砂模固定夹具、灰渣盘、坩埚叉、对正钢直尺、预热装置（包括预热枪、调压表、胶管及接头）和支架（包括丙烷、氧气导气管。
丙烷、氧气调压表）。
(2)施工工艺及焊接方法钢轨铝热焊工艺流程图见图5.2.5.2所示。
（1）施工准备将已经调整好的轨道，再一次复测，是否符合设计及规范要求。
复核两段钢轨接头处是否预留15mm左右的缝隙，否则调整好。
用对正钢直尺对正两钢轨，两钢轨必须对直。
将离钢轨两接头位置的轨道压板螺丝松开，垫起钢轨，使接头处的钢轨与行车梁有一定的缝隙。
一般要求是能垫进去底模板和底砂模。
（2）清理钢轨接头用锉子将轨道接头横断面及旁边铁锈杂物锉干净。
（3）安装砂模及卡具图5.2.5.2现场铝热焊工艺流程图安装砂模之前，要安装底模板和侧模板来固定砂模，砂模底板在下固定底砂模，侧模板在侧面固定左右砂模，侧模板一对，有左右之分。
安装顺序为：安装底模板→底砂模→左右侧砂模→左右侧模板→调整固定。
（4）密封用耐高温封箱泥密封钢轨和砂模之间的缝隙，密封时用手将泥柔软搓成条状，然后用细钢钎塞进缝隙里，注意一定密封结实。
用耐高温密封膏密封砂模之间的缝隙，前后底砂模与侧砂模之间的缝隙，前后两侧模之间的缝隙。
安装灰渣盘和密封其之间形成的缝隙。
灰渣盘底部铺一层细沙，以免泄露出来的钢水和灰渣盘发生结晶等情况，粘在一块。
然后用耐高温密箱泥密封其缝隙。
（5）预热①安装预热装置安装氧气和丙烷的调压表，用氧气和丙烷导气管接通预热枪。
②调整丙烷和氧气压力表数值，点燃预热枪，调整火焰。
定好位置用预热支架固定。
开始加热，同时计时，一般4分钟左右就可达到要求。
（6）点燃铝热焊剂施焊打开一次性坩埚，装好铝热焊剂，插好高温火柴;预热完成后迅速将准备好的坩埚放在两侧模上面，点燃助燃剂;盖好顶盖。
（7）拆除器具一般拆除器具室按照后装的先拆，先装的后拆的顺序拆除。
反应完成后用坩埚钳移开废弃的坩埚，然后移开灰渣盘;拆除侧模板和卡具;等焊接完成的钢轨接头完全冷却，一般要2～3小时，然后拆除左右侧砂模和底砂模。
钢轨铝热焊(自学附图)
钢轨铝热焊自学(铝热焊)2016-8-28公子小白目录1.工艺流程 (1)2.工艺操作 (1)2.1 在焊接现场的准备 (1)2.2轨道的准备 (1)2.3 钢轨端头的对正 (2)2.4立砂模 (3)2.5预热 (4)2.7浇注 (5)2.8拆除砂模、推瘤 (6)2.9 热打磨 (6)2.10 冷打磨 (7)2.11收尾 (7)3.附注： (7)钢轨铝热焊施工工艺1.工艺流程该工艺流程共分13个步骤：到焊接现场前的准备→在焊接现场的准备→轨道的准备→钢轨端头打磨、除锈→钢轨端头对正→立砂模→预热→装焊药、放置坩埚→点火、钢水浇注→拆除砂模、推瘤→热打磨→冷打磨→焊头检测。
为确保工地现场铝热焊接质量，施工时必须严格按照工艺流程进行操作，控制好每一个步骤。
2.工艺操作2.1 在焊接现场的准备(1)测量轨温，掌握施工时的轨温情况。
(2)确认钢轨类型并记录，检查是否和焊剂类型一致。
(3)在线外合适的地方挖一个深300mm的坑，放置浇注后的坩埚等废弃物，要注意是否有地下光电缆。
(4)钢轨两端各卸掉3~6根轨枕上的扣件，如果是曲线部分，需依据曲线半径的大小去掉更多的扣件。
2.2轨道的准备(1)检查轨道的直度和表面，同时用钢丝刷或打磨机清理钢轨端头10~15cm，除去氧化物；检查轨头是否有压塌现象，如有压塌，应先进行锯轨；锯轨时，应注意保证钢轨断面的垂直度，垂直公差为1mm，不能内斜，确保浇注时钢水能灌满轨逢，锯轨外斜时，应保证两轨头上下间距均在23~27mm范围内。
(2)检查钢轨端头位置，其距离轨枕应≥10cm，否则应调整轨枕。
2.3 钢轨端头的对正这是焊接过程中的一道重要工序，钢轨端头对正时，须依次考虑四个参数，即间隙、尖点、水平对正和扭转。
(1)间隙调整：轨端间隙必须为25±2mm(如果间隙<23mm将达不到预热的效果，而且熔化的钢水会因过量而溢出废渣盘。
如果间隙>27mm，预热也将达不到效果，而且熔化的钢水还会注不满整个间隙)，间隙尺寸检测采用梯度式测距尺或采用端带尺分别测量钢轨头部和根部的两点，得到四个尺寸，四个尺寸必须在公差范围内(23~27mm)。
简述铝热焊焊接流程
简述铝热焊焊接流程铝热焊焊接流程呀，那可真是个挺有趣的事儿呢。
一、焊接前的准备。
1. 咱们得先把焊接的设备和材料都准备好。
铝热焊剂这可是关键的东西，就像做饭的调料一样重要，少了它可不行。
还有钢轨呀，得把钢轨的焊接部位清理得干干净净的，不能有铁锈、油污之类的脏东西，要是有这些，就好比给两个要牵手的人中间隔了层脏玻璃，怎么能焊接得牢固呢。
要用专门的工具把钢轨表面打磨得亮亮的，就像给它做了个小美容。
2. 接着就是模具啦。
模具要选择合适的，就像给小脚丫选鞋子一样，不能大也不能小。
安装模具的时候得小心翼翼的，要确保它稳稳地卡在钢轨上，不能有缝隙，不然焊接的时候熔液可就会调皮地跑出去啦。
二、进行焊接操作。
1. 把铝热焊剂倒入坩埚里，这时候就像在倒魔法粉末一样。
然后呢，用点火器点燃引火粉，就这么一点，“轰”的一下，反应就开始啦。
那一瞬间就像小火山爆发一样，特别壮观。
熔液在坩埚里咕噜咕噜地翻腾着，就像在煮一锅特别的汤。
2. 等熔液反应得差不多了，就会通过坩埚底部的小孔流到钢轨的焊接部位。
这熔液就像小岩浆一样，流到钢轨上的时候，要静静地看着它填充钢轨之间的缝隙。
这个时候可不能着急，要让熔液充分地填满缝隙，就像给小娃娃盖被子，得盖得严严实实的。
三、焊接后的处理。
1. 焊接完了，熔液冷却下来就变成焊缝啦。
但是这还没完事呢，得把多余的部分处理掉。
就像做完蛋糕要把多余的边角料切掉一样。
用工具把焊缝周围多余的东西敲掉，让焊缝看起来整整齐齐的。
2. 最后呀，还得对焊接的部位进行检查。
看看焊缝是不是饱满呀，有没有气孔之类的缺陷。
这就好比检查刚做好的手工品有没有瑕疵一样。
要是发现有小问题，就得及时补救，可不能让这个小问题变成大麻烦呢。
铝热焊的焊接流程大概就是这样啦，每一步都很重要，就像拼图的每一块，缺了哪一块都不行哦。
整个过程就像一场小小的魔法表演，从准备材料到最后完成焊接，每一个环节都充满了乐趣和挑战呢。
钢轨铝热焊接施工作业指导书
钢轨铝热焊接施工作业指导书1.适用范围适用于一般铁路、高速铁路道岔、轨道的钢轨铝热焊接。
2.作业准备2.1焊接作业人员应取得铁路主管部门认可的技术机构颁发的岗位培训合格证书。
2.2购置相关的铝热焊设备及材料。
2.3做一组用于型式检验的试件，并经检验合格以后才能够正式开始焊接作业。
3．技术要求3.1现场钢轨的单元焊与锁定焊分开进行，分别标识。
3.2现场铝热焊的作业区与其后的应力放散、锁定线路作业区之间，应设隔离区。
4．施工工艺流程与程序4.1铝热焊接施工工艺流程图4.2施工程序铝热焊接是将配好的铝热焊剂放到特制的坩埚中，用高温火柴引燃焊剂，产生强烈的化学反应，得到一定高温的钢水，待反应平静后，注入对正的钢轨端部砂模中，冷却后去除砂模，并及时推凸、打磨，将两节钢轨焊接成一体的焊接方法。
具体操作程序如下：4.2.1施工准备⑴班组长应在收到铝热焊型式检验合格的通知后,方可开始进行工地焊接。
⑵焊接作业前应备齐各种机具、材料，按标准清单逐一落实。
⑶工地应设好防护措施，防止在对正焊接中，钢轨发生移动。
正在焊接反应时禁止邻线过车，检查钢轨轨缝距轨枕应不少于100mm，道碴距轨底至少应100mm，上紧钢轨两侧各至少15m范围内的扣件，去掉焊头两侧3根～6根枕木上的扣件及垫板。
⑷高压气体装置的准备①装配预热器之前，应先检查每一部件是否破损，是否通畅。
②安装氧气减压表与丙烷减压表之前，应打开高压阀门少许，除尘。
③将所有部件安装完毕后，打开枪体，检查流量计、各接头是否漏气。
⑸一次性坩埚的安装安装时用水玻璃砂将坩埚桶与坩埚内衬间接缝填平、封严。
⑹准备料具①准备封箱砂封箱砂是在焊接时用来封闭砂模的，一般在焊接施工前准备好。
②坩埚的准备在给坩埚的装料及安放坩埚支架前，应检查一次性坩埚的完整性，有无裂纹，有无受潮等现象，如果没有则进行对坩埚装料及安放坩埚支架。
⑺准备钢轨①待焊钢轨焊前应仔细检查，有损伤、裂纹的必须锯掉，扭曲的必须校正；②焊接旧轨时，若轨端部有低接头或损伤者，必须将该部分切去；钢轨端部用氧乙炔切割时，两切口端面应尽量平直，其不平度小于2㎜，并将熔渣除净。

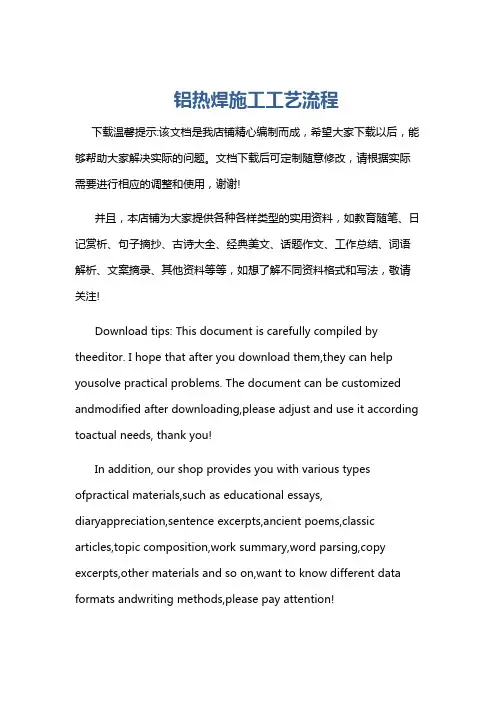

铝热焊施工工艺流程
铝热焊施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝热焊施工工艺流程一、施工准备阶段。
进行铝热焊施工之前，需要做好充分的准备工作。
铝热焊接工艺13个步骤
铝热焊接工艺的13个步骤1、到焊接现场前的准备工作：在出发到焊接现场之前，依据标准清单，检查并落实是否已备齐铝热焊接所必需的所有工具，材料，设备以及资料2、在焊接现场的准备工作：对焊接现场的环境条件进行综合评估，对任何可能导致火灾或者安全事故的隐患务必进行清除。
3、轨道的准备工作：采取适当的防护措施，避免钢轨在对接，对正以及焊接的过程中发生移动。
4、钢轨端头的准备工作：仔细检查钢轨端头，并做好焊接前的清理工作，使其达到铝热焊接所具备的条件。
5、钢轨端头的对正：正确的做好轨端的间隙设定，垂直对正和水平对正，并消除钢轨端头间的不等倾斜，这一步的工作至关重要，如若其中任何一个工作没有做好，到将导致焊接失败。
6、砂模的准备：检查并确定砂模的所有部件都已齐全，将其正确安装至钢轨端头，涂上封箱泥，这一步也非常重要，如果没有做好，焊完后的接头将有缺陷存在。
7、预热：按规定时间对砂模和钢轨端头进行加热。
请注意：预热火焰调节的精确程度以及预热时间将直接影响整个接头的质量。
8、焊药包的准备：检查焊药包内物品是否齐全，有无受潮以及破损现象，将焊药按要求装入QPCJ坩锅内。
9、浇注：到规定的时间停止预热，将QPCJ坩锅正确放置于砂模的正中位置上，点燃焊药并监视焊药的浇注过程，注意计时。
10、拆模与推瘤：浇注完毕后等待一定的时间后，在拆除砂模，推瘤，并除掉余烬。
11、热打磨：推瘤后立即进行打磨，使其接近钢轨，打磨接头的轨内和轨外表面。
12、冷打磨：打磨接头处的焊接隆起，并打磨至与钢轨的运行表面齐平，在热打磨和冷打磨的过程中，工作的精确程度将决定接头的可靠性。
13、收尾工作：检查焊好的接头，做好焊接记录并贴上标记，将轨道恢复至标准状态，清理焊接现场，撤销轨道防护措施。
铝热焊的原理及工艺流程
铝热焊的原理及工艺流程铝热焊是一种常见的金属焊接方法，其原理是利用高温热源将铝材料加热到熔点并使其融合在一起。
本文将详细介绍铝热焊的原理及工艺流程。
一、铝热焊的原理1. 焊接温度铝材料的熔点较低，约为660℃，因此需要使用高温热源将其加热到足够的温度以使其融化。
一般来说，铝材料的焊接温度应该在600℃以上。
2. 焊接压力在加热过程中，需要施加一定的压力以保证两个被连接的部件可以完全融合在一起。
同时，这种压力还可以帮助排除气泡和其他不纯物质。
3. 焊接时间焊接时间取决于所用设备和材料的类型。
通常情况下，焊接时间应该足够长以确保两个部件充分融合在一起。
二、铝热焊的工艺流程1. 准备工作在进行铝热焊之前，需要进行准备工作以确保操作安全和成功。
首先，需要准备好所需的设备和材料，包括热源、焊接机、铝材料、焊接剂等。
其次，需要对铝材料进行清洁和处理，以确保表面干净无油脂等污染物质。
2. 热源加热将热源加热到足够的温度以使其能够将铝材料加热到焊接温度。
一般来说，使用氧乙炔火焰或者电弧焊机作为热源。
3. 焊接剂涂布在铝材料的连接处涂上一层焊接剂，以帮助促进两个部件的融合并提高焊接强度。
4. 加压在加热过程中施加一定的压力以保证两个部件完全融合在一起，并排除气泡和其他不纯物质。
5. 焊接完成当两个部件完全融合在一起并冷却后，即可完成铝热焊操作。
此时可以对焊缝进行打磨和抛光等处理工作以提高外观和质量。
三、注意事项1. 安全操作在进行铝热焊操作之前，需要注意安全操作，包括佩戴防护眼镜、手套等防护装备，并确保操作环境通风良好。
2. 焊接材料选择合适的焊接材料可以提高焊接强度和质量。
一般来说，铝合金材料比纯铝材料更适合进行热焊操作。
3. 焊接剂选择适当的焊接剂可以帮助促进两个部件的融合并提高焊接强度。
常用的焊接剂有氧化铝、硅酸盐等。
4. 焊接温度在进行铝热焊操作时需要控制好焊接温度，以避免过高或过低导致焊缝强度不足或者损坏部件表面。
现场铝热焊接作业指导书
无缝线路现场铝热焊接作业指导书1、编制目的保证现场铝热焊接的顺利进行，使之符合设计要求，符合施工规范、验收标准的规定，从而确保铺轨质量优良。
2、适用范围本作业指导书适用于的无缝线路现场铝热焊接施工作业。
3、铝热焊接工艺流程及焊接质量控制无缝线路现场铝热焊接具有施工工艺复杂、技术标准新、质量要求严、科技含量高等工程特点。
焊头的质量决定无缝线路铺设与锁定的成功与否，直接关系到无缝线路的使用和行车安全。
3.1工艺流程：到焊接现场前的准备工作→在焊接现场的准备工作→轨道的准备工作→钢轨端头的准备→钢轨端头的对正→砂模的准备→预热→焊药包的准备→浇注→拆除砂模与推瘤→热打磨→冷打磨→收尾工作。
为确保现场铝热焊接质量，必须按照铝热焊接的工艺流程操作，严格控制好每一步骤。
3.1.1到焊接现场前的准备工作：拟定一份焊接时工具、材料、设备以及资料准备的清单，在每次出发到焊接现场前，依据清单来检查并落实已备齐所有的必需的工具、材料、设备以及资料。
3.1.2在焊接现场的准备工作：对焊接现场进行全面检查，对任何可能导致火灾或安全事故的隐患进行清除。
3.1.3轨道的准备工作：采取必要的防护措施，避免钢轨在对接、对正以及焊接的过程中发生移动。
3.1.4钢轨端头的准备：检查钢轨的端头，并做好焊接前的对接工作，使其达到铝热焊所有具备的条件。
3.1.5钢轨端头的对正：正确地做好钢轨端头的间隙设定、垂直对正和水平对正，并消除钢轨端头间的不相等倾斜。
3.1.6砂模的准备：准备齐砂模所有的部件并将其装配起来，然后涂上防漏泥。
3.1.7预热：对砂模和钢轨端头进行一定时间的加热。
3.1.8焊药包的准备：检查药包内的物品有无受潮及破损；将焊药装入坩埚内。
3.1.9浇注：按规定的时间停止预热；将坩锅放臵于砂模的正中位臵上；点燃焊药并监视焊药的浇注过程。
3.1.10拆除砂模与推瘤：浇注完毕或先等待一定的时间，再拆除砂模、推瘤以及除掉余烬。
3.1.11热打磨：打磨焊接完成的接头，使其与钢轨断面接近；打磨接头的轨外表面。
铝热焊焊接作业指导书（高速铁路）
铝热焊焊接作业指导书（高速铁路）高速铁路铝热焊焊接作业指导书目次一、作业介绍............................................ ３二、作业流程图.......................................... ５三、作业程序及标准...................................... ６⒈作业准备 ............................................ ６⒉防护设置 ............................................ ７⒊基本作业 ............................................ ７四、质量标准.......................................... １３五、作业机具材料...................................... １４一、作业介绍作业范围：本作业指导书适用于工务段范围内的高速铁路铝热焊焊接作业。
人员要求：通过铁路总公司认可的钢轨焊接培训，并考试合格。
身体健康正常，手指、手臂灵活，动作协调性好；心理、身体素质良好，无职业禁忌症；听力及辨色能力正常，双眼矫正视力不低于5.0。
熟练掌握钢轨焊接操作技能及焊接设备保养规程，熟知相应作业过程和环境中的安全要求。
熟悉《铁路技术管理规程》、《高速铁路工务安全规则》、《高速铁路有砟轨道线路维修规则》、《高速铁路线路无砟轨道线路维修规则》、《铁路行车组织规则》、TB/T 1632.1《钢轨焊接第1 部分通用技术条件》、TB/T 1632.3《钢轨焊接第3 部分铝热焊接》等有关规定。
熟练掌握钢轨焊接作业的安全防护知识及操作技能。
熟练掌握钢轨焊接接头作业验收标准及作业标准。
掌握钢轨焊接作业在非正常情况下紧急处理办法。
熟悉无缝线路、电气化线路区段的作业要求和注意事项。
