双电源供电电路
双电源开关工作原理
双电源开关工作原理首先，双电源开关由切换机构、控制电路和电源接口组成。
切换机构包括电源输入端、输出端和切换装置。
控制电路负责控制切换装置的动作，以及判断故障和电源状态。
电源接口用于连接外部电源和负载设备。
在正常工作情况下，双电源开关将连接主电源，并通过负载设备传输电能。
同时，备用电源则处于待机状态。
这时，控制电路会监测主电源的电压和电流情况，确保其正常工作。
当主电源出现故障或不稳定时，控制电路会检测到并发出信号。
根据控制电路的设定，切换装置会被触发，将负载设备连接到备用电源。
这样，负载设备就不会因主电源故障而受到影响，确保其正常运行。
在切换过程中，切换装置需要经历一个过渡态，即从主电源切换至备用电源的状态。
通常，存在一个过渡时间，这段时间内电源的电压和频率会有所不同。
因此，在选择双电源开关时，需要考虑负载设备对过渡状态的适应能力。
在双电源开关工作过程中，控制电路具有多项功能。
首先，控制电路会不断监测主电源和备用电源的状态，并记录其电压、电流和频率等参数。
同时，它还可以检测到电网故障、过载、短路和过压等异常情况，并及时切换电源。
此外，控制电路还可以进行自动和手动操作。
在自动模式下，控制电路会根据设定的参数和算法进行电源切换。
在手动模式下，人工干预控制电路，选择主电源或备用电源进行供电。
总结起来，双电源开关的工作原理包括切换机构和控制电路。
通过切换机构的协调动作和控制电路的监测和控制，可实现两个电源的切换，并确保负载设备在主电源故障时能够正常运行。
这种装置的可靠性和安全性使其成为电源切换的理想选择。
电源反接也正常的电路
电源反接也正常的电路电源反接也称为极性反接，是指将电源的正负极接反而连接到电路中。
理论上来说，电源反接会导致电路的正负极性发生改变，可能产生不可预测的结果。
然而，有些电路设计可以允许电源反接，而不会损坏电子元件或使电路无法正常工作。
本文将介绍几种常见的电源反接使用的电路和应用。
1.极性无关电路：有些电路设计在电源反接时不受影响。
这些电路通常由非极性元件构成，如电阻、电容和磁性元件。
这些元件无论正负极性如何连接都不会改变电路的功能。
例如，交流电源适配器使用的变压器和整流电路可以容忍电源反接。
2.双电源供电电路：有些电路设计可以使用两个电源进行供电，其中一个电源反接也能正常工作。
这种电路通常用于要求高可靠性和冗余供电的应用，如服务器和通信系统。
当一个电源出现故障时，另一个电源可以自动接管供电，保证系统的连续运行。
3.保护电路：电源反接时，为了保护电子元件不受损坏，可以使用保护电路。
一个常见的保护电路是二极管反接保护电路。
在这种电路中，将一个二极管反接并连接在电源的正负极之间。
当电源正负极接反时，二极管会阻止反向电流的流动，从而保护电路的其他元件。
此外，还可以使用稳压器和过压保护电路等来保护电路免受电源反接的影响。
4.自动检测和纠正电路：在某些设计中，电路可以自动检测电源的极性并进行纠正。
例如，在一些耳机和音频放大器中，使用了电源反接检测电路，一旦检测到电源极性反接，电路会自动纠正极性，以确保音频输出正常。
总结起来，在一些特定的电路设计中，电源反接是可以被允许的，而不会对电路的正常工作产生影响。
然而，为了保证电子设备的可靠性和安全性，我们仍然需要谨慎地考虑和验证电源的极性连接，避免错误地反接电源导致的潜在危险。
双电源供电BTL音频功率放大器
双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号Vin通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为KVC①＝1＋R3 / R2≈R3 / R2≈30dB。
R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。
TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01 经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益KVC②＝R9 / R7//R5≈R9/R7≈30dB。
由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即：U01≈Uin·R3 /R2 U02≈－U01·R9 / R5∵R9＝R5 ∴U02 ＝－U01因此在扬声器上得到的交流电压应为：êUYç＝U01 -（-U02）＝2U01 ＝2U02扬声器得到的功率PY 按下式计算：PY ＝＝＝４＝4 PMONO图1 BTL 功放电路BTL 功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±14V工作时，PO＝28W。
若在VS＝±16V或±18V（TDA 2030A）工作时，输出功率会增加，但调试中应密切注视两块电路输出端（④脚）的直流电平，它们对地的电平都近似为零，为了保护扬声器不被烧坏，通常要在扬声器回路中串联快速熔断丝。
其电路印刷板见图2。
BTL电路元件清单（单声道）电容：1μF×122μF×20.22μF×22200μF×20.1μF×2电阻: 22KΩ×5680Ω×21Ω1W×2二极管:1N4001×4 1N4004×4电位器: 22KΩ图2单电源供电音频功率放大器单电源供电音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。
运放的单电源供电与双电源供电的区别
运放作为模拟电路的主要器件之一;在供电方式上有单电源和双电源两种;而选择何种供电方式;是初学者的困惑之处;本人也因此做了详细的实验;在此对这个问题作一些总结..首先;运放分为单电源运放和双电源运放;在运放的datasheet上;如果电源电压写的是＋3V-＋30V/±1.5V-±15V如324;则这个运放就是单电源运放;既能够单电源供电;也能够双电源供电；如果电源电压是±1.5V-±15V 如741;则这个运放就是双电源运放;仅能采用双电源供电..但是;在实际应用中;这两种运放都能采用单电源、双电源的供电模式..具体使用方式如下：1：在放大直流信号时;如果采用双电源运放;则最好选择正负双电源供电;否则输入信号幅度较小时;可能无法正常工作；如果采用单电源运放;则单电源供电或双电源供电都可以正常工作；2：在放大交流信号时;无论是单电源运放还是双电源运放;采用正负双电源供电都可以正常工作；3：在放大交流信号时;无论是单电源运放还是双电源运放;简单的采用单电源供电都无法正常工作;对于单电源运放;表现为无法对信号的负半周放大;而双电源运放无法正常工作..要采用单电源;就需要所谓的“偏置”..而偏置的结果是把供电所采用的单电源相对的变成“双电源”..具体电路如图：首先;采用耦合电容将运放电路和其他电路直流隔离;防止各部分直流电位的相互影响..然后在输入点上加上Vcc/2的直流电压;分析一下各点的电位;Vcc是Vcc;in是Vcc/2;－Vcc是GND;然后把各点的电位减去Vcc/2;便成了Vcc是Vcc/2;in是0;－Vcc是－Vcc/2;相当于是“双电源”在正式的双电源供电中;输入端的电位相对于输入信号电压是0;动态电压是Vcc是＋Vcc;in是0＋Vin;－Vcc是-VCC;而偏置后的单电源供电是Vcc是＋Vcc;in是Vcc/2+Vin;－Vcc是GND;相当于Vcc是Vcc/2;in是0+Vin;－Vcc是－Vcc/2;与双电源供电相同;只是电压范围只有双电源的一半;输出电压幅度相应会比较小..当然;这里面之所以可以相对的分析电位;是因为有了耦合电容的隔直作用;而电位本身就是一个相对的概念..这里用的是反相放大电路;同相的原理类似;就是将输入端电位抬高到Vcc/2;同时注意隔直电容的应用..电路大家可以在网上找找;希望对大家有用;如有谬误;请批评指正..注：本人做实验用的是324和741..。
双电源ups切换工作原理
双电源ups切换工作原理
双电源UPS（不间断电源）是一种可实现电源切换的设备，以确保在电源故障或异常情况下依然能够稳定提供电力供应。
双电源UPS的切换工作原理如下：
1. 输入电源监测：双电源UPS会同时监测两个输入电源，通常一个是主电源，另一个是备用电源。
UPS会检测主电源的电压、频率和稳定性，并将其与预设的阈值进行比较，如果主电源的电压或频率超出阈值范围或不稳定，UPS将判断主电源异常。
2. 切换决策：一旦主电源异常，UPS将根据预设的切换策略做出决策，通常会选择切换到备用电源。
切换策略可以是基于电压、频率或其他用户自定义参数进行决策。
3. 转换时间：当UPS做出切换决策后，它会根据其设计来完成电源的切换。
转换时间是指从主电源异常被检测到切换到备用电源所需的时间。
通常，双电源UPS的转换时间在几毫秒至几十毫秒之间，这样可以实现几乎无感知的电源切换。
4. 切换过程：切换过程中，双电源UPS会通过内部电路将负载从主电源切换到备用电源。
同时，它还会控制输出电压和频率，以确保向负载提供稳定的电力供应。
5. 切换回复：一旦主电源恢复正常，双电源UPS会重新检测主电源的电压和频率，并将其与预设的阈值进行比较。
如果主电源再次稳定，UPS将决定切换回主电源，并再次将负载转
换回主电源。
通过以上步骤，双电源UPS可以实现在主电源异常时自动切换到备用电源，以保障负载的连续供电。
这种切换可以避免因主电源故障而导致的系统崩溃、数据丢失和设备损坏等问题。
双电源短路保护电路

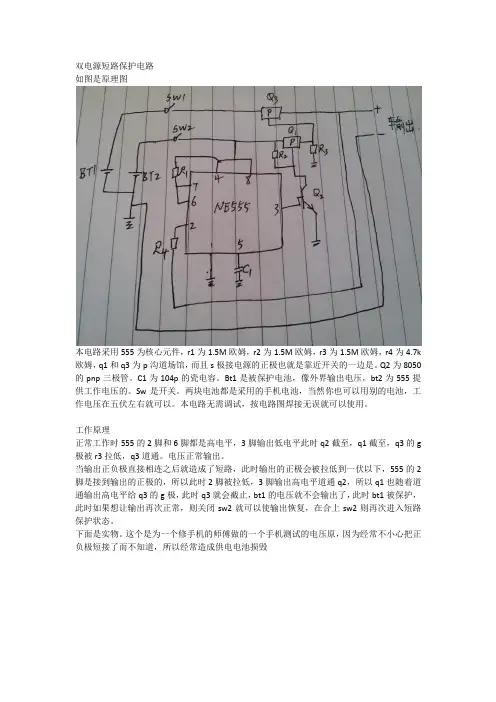

双电源短路保护电路
如图是原理图
本电路采用555为核心元件，r1为1.5M欧姆，r2为1.5M欧姆，r3为1.5M欧姆，r4为4.7k 欧姆，q1和q3为p沟道场馆，而且s极接电源的正极也就是靠近开关的一边是。
Q2为8050的pnp三极管。
C1为104p的瓷电容。
Bt1是被保护电池，像外界输出电压，bt2为555提供工作电压的。
Sw是开关。
两块电池都是采用的手机电池，当然你也可以用别的电池，工作电压在五伏左右就可以。
本电路无需调试，按电路图焊接无误就可以使用。
工作原理
正常工作时555的2脚和6脚都是高电平，3脚输出低电平此时q2截至，q1截至，q3的g 极被r3拉低，q3道通。
电压正常输出。
当输出正负极直接相连之后就造成了短路，此时输出的正极会被拉低到一伏以下，555的2脚是接到输出的正极的，所以此时2脚被拉低，3脚输出高电平道通q2，所以q1也随着道通输出高电平给q3的g极，此时q3就会截止，bt1的电压就不会输出了，此时bt1被保护，此时如果想让输出再次正常，则关闭sw2就可以使输出恢复，在合上sw2则再次进入短路保护状态。
下面是实物。
这个是为一个修手机的师傅做的一个手机测试的电压原，因为经常不小心把正负极短接了而不知道，所以经常造成供电电池损毁。
8.3乙类双电源互补对称功率放大电路
t 前后，输出信号出现的失真便
为交越失真。
交越失真产生的原因： 在于晶体管特性存在 非线性，vi <Vth时晶体管截止。
iB
iB
vBE vi t Vth
t
如何克服交 越失真？
压和电流的最大幅值分别 为：
V ommax V CC Iommax V CC RL
+VCC T1
Vommax
iL RL
vo
T2
-VCC
① RL上的输出信号功率
PO
1 2 Vom Icm
1 Vom2 2 RL
② 正负电源提供总功率
PO max
1 2
VCC 2 RL
PV 1
1
2
0
VCC Icm
sin tdt
iL RL
vo
ic2
T2
-VCC
iL iC1 iC 2 Icm sin t
vo RL (iC1 iC 2 ) Vom sin t
t
Vom Icm RL
二、功率性能分析
假设 vi 为正弦波且幅 度足够大，T1、T2导通时均
能饱和，此时输出达到最大 值。 若忽略晶体管的饱和
压降，则负载（RL)上的电 vi
PT2 max
1
2
VCC 2 RL
0.2Pomax
三、管子的选择原则
PCM＞ 0.2Pomax VBR(CEO) ＞ 2VCC ICM ≥ VCC / RL
四、乙类功放存在的问题(交越失真)
vi v´o v"o vo
交越失真
+VCC
t 死区电压
T1
t
vi
iL RL
vo
t
双电源供电的两台排水泵自动转换及溢流水位双泵运行控制电路图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双电源供电电路
双源供电电路
功率放大电路中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。
课程设计制作时，会碰到手头无双电源的情况，这就给制作带来困难。
本电路利用TDA2030将单电源转换为双电源给前置放大器NE5532供电，如图所示。
双电源供电操作规程
1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。
步骤：
①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。
④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。
步骤：
①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
②按柴油机停机步骤停机。
③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。
特点?
双电源供电和双回路供电，人们一般都认为是一码事，互相混淆。
但是事实上是有一些区别的。
双电源供电当然是引自两个电源（性质不同），馈电线路当然是两条；一用一备如果指的是电源，那它就是双电源供电。
一用一备如果指的是馈电线路，就不能称之为双电源供电了。
双电源比双回路可靠，但对建筑单体来说，两者看起来好象没有什么区别，很多情况下都是两路进线。
双电源有一种情况是这样的：两路进线接自不同的区域变电站；而对应，双回路有一种情况是这样的：两路进线接自同一区域变电站的不同母线。
所以，“双回路”中的这个回路指的是区域变电站出来的回路。
双电源是电源来源不同，相互独立，其中一个电源断电以后第二个电源不会同时断电，可以满足一二级负荷的供电。
而双回路一般指末端，一条线路故障后另一备用回路投入运行，为设备供电。
两回路可能是同一电源也可能是不同电源。
重要的设备（如服务器）都是双电源供电，使设备可靠性提高。
电源必须满足：
1.单个电源的输出功率可以达到设备的需求。
2.双电源供电时有均流电路，双电源一起供电。
3.电源故障自动报警。
4.可以热拔插更换电源。
什么是双电源供电？
两个互相独立的电源，就可以成为双电源。
双电源一般用于区域电源回路中，以保证该区域能够在一个电源故障时，仍能继续得到电源。
一般双电源不允许并列运行，所以往往是一个电源投入运行，另一个电源备用。
一旦工作电源失去后，备用电源自动或手动投入继续供电。
最先进的双电源供电方式是设置两条母线，母线之间设置分段开关，两个电源分别向两段母线供电，两段母线分别向互为备用的两套设备供电。
当一个电源失去后，上述分段开关自动投入，由一个电源带两段母线上的负荷。
各家使用的家用电不设置双电源。
如果有条件，可以在一个区域（如一个小区）供电回路中设置双电源，以保证小区内供电不会因为一个电源的故障而停电。
稳压双电源供电电路
从AC电源提供+12V和- 12V的双电源供电。
变压器T1下降的交流电源电压和二极管D1，D2，步骤，D3和D4的整改工作。
电容C1和C2的工作滤除C3，C4，C7和C8的去耦电容。
用于电压调节的目的，其中前者是一个积极的12V稳压器和以后是一个负12V稳压集
成电路7812和7912。
7812输出+12 V和7912，将- 12V。
双电源供电与双回路供电有什么区别？
双电源供电与双回路供电都是有备用接线还有环式接线也是。
区别就是看用那种方式比较适合！双电源供电是最常见的一种，但是前提是必须要有不少于两个独立电源。
另外还与负荷点位置有关。
当前国内外推出的双电源切换系统，存在的问题是：(1)无缺相、失压、过压、短路、过载、超频保护等功能。
(2)继电器的逻辑组合设置不灵活，功能单调。
(3)采用继电器逻辑控制电路实现，器件和电路的故障率高。
