初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。
A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。
A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。
A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。
A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。
2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。
3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。
三、解答题1. 请简述滑动变阻器的原理及其作用。
2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。
在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。
滑动变阻器的作用主要体现在实际电路中。
它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。
通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。
2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。
调节电流大小时，可以通过滑动变阻器的阻值来实现。
当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。
滑动变阻器的选择专题练习
6.图甲是测量小灯泡（U额=2.5V）电阻的电路．电源电压恒为4V． （1）请将图甲中的电路连接完整．（要求滑片P向右滑动时电灯变亮， 导线不允许交叉）
（2）实验中，滑动变阻器除了保护电路外，还可以
．
（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该
示数为
A．
这5次实验中，灯泡电阻的最大值为
5．小明在“测定小灯泡的功率”的实验中，所用小灯泡的 额定电压为2.5V，电阻约为10Ω．实验室只有6V的电源，有 “10Ω 1A”和“20Ω 2A”两种滑动变阻器可供选择． （1）根据实验要求，他应选择规格为 _________ 的滑动
变阻器． （2）他连接了如图1所示的电路，其中有一根导线连接错误， 请将其改正过来．在错误的导线上打“×”，改正后的导线
1．小敏用如图甲所示的电路图，研究通过导体的电流与导 体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调 节滑动变阻器滑片，保持R两端的电压不变，记下相应的4 次实验的电流和电阻值，描绘在乙图中． （1）实验过程中，移动变阻器滑片时，眼睛应注视 _________ （选填序号）； A．变阻器滑片 B．电压表示数 C．电流表示数
（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．
（3）闭合开关前应把滑动变阻器滑片的位置调到 _________ （填写
“C”或“D”）端．
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示
数为6V，产生此故障的原因可能是下列情况中的 _________ 和
_________ ．（填写序号）
实验中小明设计的电路如上图所示，在正确的连接和调节滑片后，
他测出的数据如上表： （1）通过分析表中的数据，你认为小明选择的规格是 _________ 的滑动变阻器． （2）根据题意，正确完成剩余部分连线，并使滑片向右移动时 电流变小． （3）分析表中的数据，写出该滑动变阻器消耗的功率随它接入 电路的电阻变化而变化的情况是 _________ ． （4）以其中一组数据为例，算出定值电阻的阻值为 ____Ω． （结果取整数） 包被 （5）小李正确连接电路，闭合开关后发现电流表指针不转，电 压表示数接近6V，电路的故障是 _________ ．
初中物理滑动变阻器练习题(可编辑修改word版)
图 11、电阻用字母来表示；在国际单位制中电阻的基本单位是 ，符号是 。
50KΩ= MΩ= Ω。
2、（1）电阻是导体本身的一种 ，它跟导体两端的电压和通过导体的电流 （有关、无关）（2） 在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越 。
在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越 。
对于大多数的导体来说，温度越高，电阻就越。
3、（1）滑动变阻器的原理是。
（2）滑动变阻器的符号是。
（3） 滑动变阻器在电路中的作用主要有 和。
（4） 使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。
（5） 一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是 。
（6） 如图所示的滑动变阻器，可以变阻的连接方法有；如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。
4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了， 但使用时发现灯比原来亮了许多，这是因为灯丝接上 后。
5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片 P 向右移动时灯会变亮，在图中画出电路的连接方法。
如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片 P ，都不能改变灯的亮度，你觉得可能的原因是什么？6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。
并在右边方框中画出相应的电路图。
7、 如右图中所示， 要想把滑动变阻器连入电路中， 并且当滑片 P 向右移动时电灯变亮， 应该接哪二个接线柱。
8、按照电路图连接实物图。
连接电路时要注意：闭合开关前要将滑动变阻器的滑片P 移到端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和。
9、如图 1 所示，若开关 S 、S 1 闭合，S 2 断开，能发光的灯是 ，电压表所测的是两端的电压；若开关 S 、S 2 闭合，S 1断开，那么能发光的灯是，电压表所测的是的两端电压；10、如图 2 所示，若要使滑动变阻器的滑片 P 向 A 端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的 M 、N 两端．11、如图 3 所示，开关闭合后，电压表 V 1 的示数为 7V ，电压表 V 2 的示数为 2.6V ，则灯 L 1 两端的电压为V.12、如图 4 所示，灯 L 1 与灯 L 2 串联，先用电压表测灯 L 1 两端电压，再测灯 L 2 两端电压时，只将电压表接 A 的一端改接 C ，这种接法（选填“正确”、“不正确”），理由是图 1图 2图 3图 413、如图5 两个电路中，电源电压相等，闭合开关S，当滑片P 都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变14、如图6 所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏15、如图7 所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断路了16、如图8，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P 向左移动，则下列是说法正确的是（）A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小图5 图6 图7 图817、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:18、有两只定值电阻，上面分别标有“2A10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）: A． 1A; B．2A; C． 3A ; D．不能确定.19、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:A.当它们材料、粗细都相同时，甲线长乙线短;B.当它们材料、长度都相同时，甲线粗乙线细;C.当它们长度、粗细都相同时，两线的材料一定不同;D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.20、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（）A．减小这根导线两端的电压或者增大通过它的电流B．将这根导线拉长后接入电路C．将这根导线对折后接入电路D．用长短粗细都相同的铜导线代替铝导线接入电路21、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:（）A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开; D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.22、如图，要使滑动变阻器的滑片P 向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.23、将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.24、作图：如图所示，有灯泡 L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测 L1的电压，滑动变阻器改变通过 L2的电流。
滑动变阻器练习试题
滑动变阻器练习题1、下列关于滑动变阻器的说法;正确的是A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关;所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路;要求当滑动变阻器的滑片P向右移动时;电路中的电阻变大;则滑动变阻器连入电路的接线柱应是A.A和DB.C和BC.B和DD.A和B3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同;其中对电路能起调节作用的是4、如图所示的电路;电源电压保持不变;闭合开关;当滑动变阻器的滑片向右滑动时;下列分析正确的是A.灯泡变亮;电流表的示数变大B.灯泡变暗;电流表的示数变小C.灯泡亮度不变;电流表的示数变大D.灯泡亮度不变;电流表的示数变小5、2016福州晋安期中如图所示电路;导线a的一端固定连接在铅笔芯上;当导线b的一端在铅笔芯上左右移动时;灯泡亮度会发生变化..这个实验说明铅笔芯是选填“导体”或“绝缘体”;还能说明导体的电阻与有关;受此启发;人们制造了一种可以改变电阻的元件;叫做..6、用笔画线代替导线;将图中元件连接成电路;要求:向右移动滑片;灯泡变亮.7、如图所示是“滑动变阻器改变电路中的电流”的实物图;请你在虚线框内画出与实物图相对应的电路图..1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱..二看丝:弄清连入电路的电阻丝是哪一部分..三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化;从而明确接入电路中的电阻的变化..2、滑动变阻器接法规律知识擂台1.在如图所示的电路中;用滑动变阻器调节灯的亮度;若要求滑片P向右端滑动时灯泡逐渐变暗;则下列接法正确的是A.M接C;N接BB.M接A;N接BC.M接C;N接DD.M接A;N接D2、2016庆阳宁县月考如图所示;滑动变阻器有4个接线柱;使用时只需接入其中2个;因此有几种接法.在这些接法中;不能改变电阻大小并且可能损坏仪器的接法是A.接A和DB.接B和CC.接A和BD.接C和D3.如图所示电路中;当滑动变阻器滑片P向右移动时灯泡的亮度不变的是4.如图所示的电路中;开关S闭合后;若滑动变阻器的滑片移到最下端;可能出现的现象是A.烧坏灯泡和电流表B.烧坏灯泡和电源C.烧坏电流表和电压表D.烧坏电流表和电源5. 2016昆明五华区师范大学实验中学期末如图所示;变阻器的总电阻为R;当滑片P从M点向右移动到N的过程中;灯泡的亮度变化情况是A. 逐渐变亮B. 逐渐变暗C. 亮度不变D. 先变亮后变暗6、电位器是变阻器的一种;它可以用来改变收音机的音量..小红买了一个电位器;如图所示..如果把它与灯泡串联起来;利用它改变灯的亮度;请仔细观察;现想使滑动触头顺时针转动;灯泡变暗;下列接法正确的是A.连接A、CB.连接B、CC.连接A、BD.以上都不正确7.如图所示是汽车油量表工作原理的示意图;图中油量表实质是一个电流表;当油量减少时A.电路上电阻增大;电流减小B.电路上电阻增大;电流增大C.电路上电阻减小;电流减小D.电路上电阻减小;电流增大8.如图所示;如果把A、C两个接线柱与电路连接;当滑片P向左移动时;变阻器接入电路部分的电阻值变;如果只接入两个接线柱;相当于把一个定值电阻接入电路..9.如图是大型电子地磅的电路图..当称重物时;在压力作用下滑片P向下端滑动;变阻器连入电路的电阻;电流表的示数选填“变大”“变小”或“不变”..这样把电流对应的重量刻在电流表的刻度盘上;就可以读出被称物体的重量..10. 2016苏州砀山县一摸一位同学设计了一个风力测定仪;如图所示;O 是转动轴;OC是金属杆;下面连接着一块受风板..无风时OC是竖直的;风越强;OC杆偏转的角度越大..AB是一段圆弧形电阻;P点是金属杆与圆弧形电阻相接触的点;金属杆OC与弧形电阻AB组合在一起相当于一个..测风力时;闭合开关S即可..风越大;接入电路的电阻越;电流越;小灯泡的亮度越;因此利用此装置可以粗略地知道风力大小..11.如图所示是练习使用滑动变阻器改变灯泡亮度的未完成电路;请用笔画线代替导线完成电路连接..要求：灯L1和L2并联;开关同时控制两灯;滑动变阻器只控制L1的亮度;导线不能交叉..12.用滑动变阻器改变小灯泡的亮度..1现给电源、小灯泡、开关各一个;导线若干;请在图中用笔画线代替导线连接电路;要求滑动变阻器的滑片向右移;灯泡变暗..2如果你还想知道电路中电流值的改变情况;需在电路中再联一个电流表;并增加根导线..对接中考1、2015天津“图是滑动变阻器的结构和炼乳电路的示意图;当滑片P向右滑动时;连入电路的电阻变小的是2、2015青海小华想用滑动变阻器控制小灯泡的亮度;设计了如图所示的4种电路;其中正确的是A．②③B．③④C．①③ D．①②3、2014上海在如图所示的电路中;有两根导线尚未连接;请用笔画线代替导线补上.补上后要求:①电压表测小灯两端电压;②闭合开关S;向a端移动滑动变阻器的滑片P;小灯变亮..。
滑动变阻器(练习)

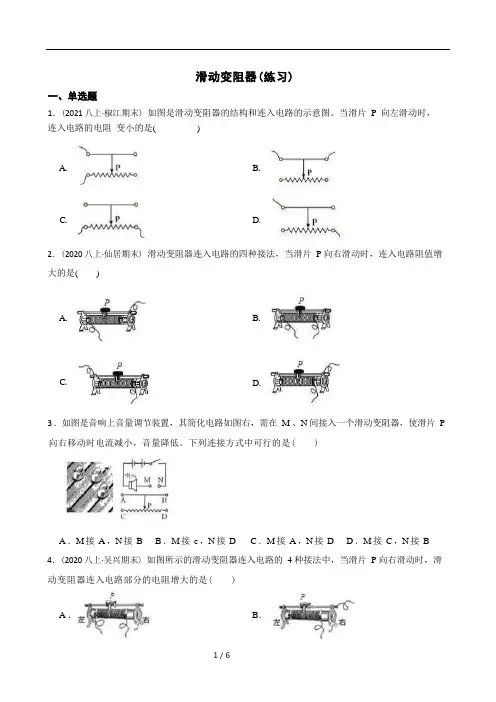

1．(2021 八上·椒江期末) 如图是滑动变阻器的结构和连入电路的示意图。
当滑片P 向左滑动时，连入电路的电阻变小的是( )2．(2020 八上·仙居期末) 滑动变阻器连入电路的四种接法，当滑片P 向右滑动时，连入电路阻值增大的是( )3 ．如图是音响上音量调节装置，其简化电路如图右，需在M 、N 间接入一个滑动变阻器，使滑片P 向右移动时电流减小，音量降低。
下列连接方式中可行的是( )A ．M 接A ，N 接B B ．M 接c ，N 接DC ．M 接A ，N 接D D ．M 接C ，N 接B 4．(2020 八上·吴兴期末) 如图所示的滑动变阻器连入电路的4 种接法中，当滑片P 向右滑动时，滑动变阻器连入电路部分的电阻增大的是( )A ．B．B．D．C．A．C．A．B．D．5．(2020 八上·拱墅期末) 如图所示是实验室常用的一种滑动变阻器。
关于该滑动变阻器的构造，下 列说法正确的是( )A ．金属棒是绝缘体，瓷筒是导体B ．线圈是用电阻率较大的合金线制成C ．滑片与线圈之间是绝缘的D ．制成线圈的合金线所有表面都是绝缘的6．(2021 八上·江干期末) 滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是( )A ．通过滑动变阻：器的电流发生变化B ．加在滑动变阻器两端的电压发生变化C ．连入电路的电阻丝长度发生变化D ．接入电路的电阻丝的横截面积发生变化7 ．如图是一种自动测定油箱内油面高度的装置示意图， R'是一种特制的滑 动变阻器， AOB 是一根 可绕 O 点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是( ) 。
A ．油面升高， R'变大，油量表示数变小B ．油面降低， R'变大，油量表示数变大C ．D ．C ．油面升高，R'变小，油量表示数变大D ．油面降低，R'变小，油量表示数变大8．(2021 八上·义乌月考) 将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1 放在，P2 放在。
物理初三滑动变阻器的练习题
物理初三滑动变阻器的练习题滑动变阻器（也称为电动调节器）是一种用于调节电路中电阻大小的器件。
在物理学中，我们常常通过滑动变阻器来实践和巩固对电阻和电路概念的理解和应用。
本文将介绍一些物理初三滑动变阻器的练习题，来帮助读者更好地掌握这个概念。
练习题一：一位学生正在进行一个实验，他在电路中使用一个滑动变阻器，电池的电压为6伏，电路中的总电阻为30欧姆。
请问，当滑动变阻器滑动到原始位置时，滑动变阻器的电阻大小是多少？解答：根据欧姆定律，可以得出电流大小为0.2安培（6伏 / 30欧姆）。
当滑动变阻器滑动到原始位置时，滑动变阻器的电阻大小应为30欧姆。
练习题二：一个电路中有一个6伏的电池和一个10欧姆的电阻，通过滑动变阻器调节电路中的总电阻。
当滑动变阻器的电阻为4欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（6伏/ 10欧姆）。
根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。
所以当滑动变阻器的电阻为4欧姆时，电路中的电流大小仍然为0.6安培。
练习题三：一个电路中有一个12伏的电池和一个20欧姆的电阻，通过滑动变阻器调节电路中的总电阻。
当滑动变阻器的电阻为16欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（12伏/ 20欧姆）。
根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。
所以当滑动变阻器的电阻为16欧姆时，电路中的电流大小仍然为0.6安培。
练习题四：一个电路中有一个9伏的电池和一个15欧姆的电阻，通过滑动变阻器调节电路中的总电阻。
当滑动变阻器的电阻为5欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（9伏/ 15欧姆）。
根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。
所以当滑动变阻器的电阻为5欧姆时，电路中的电流大小仍然为0.6安培。
滑动变阻器引起的动态电路分析练习题(含答案)
滑滑滑滑滑滑滑滑滑滑滑滑滑滑练习题1. 如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是( )A. 两个电流表的示数都变大B. 两个电流表的示数都变小C. 电流表A1示数不变，电流表A2示数变大D. 电流表A1示数不变，电流表A2示数变小2. 如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中( )①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A. 只有①④正确B. 只有②③正确C. 只有①③正确D. 只有②④正确3. 小华设计了一种输液提示器，能在护士站观察到药液量的变化.当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是( )A. B.C. D.4. 如图所示的电路中，电源电压保持不变。
闭合开关s后，当滑动变阻器的滑片P向左移动时。
下列判断正确的是( )A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变大D. 电流表示数变小，电压表示数变小5. 如图所示，电源电压保持不变。
闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是( )A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大6. 在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是( )A. 电流表A示数与电流表A2示数的差变大B. 电流表A1示数与电流表A2示数的和变大C. 电压表V示数与电流表A2示数的比值变大D. 电压表V示数与电流表A1示数的比值变大7. 如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A.电流表示数不变，电压表示数不变B. 电流表示数减小，电压表示数增大C. 电流表示数增大，电压表示数增大D. 电流表示数减小，电压表示数不变8. 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c 是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是( )A. 若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B. 若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C. 若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D. 若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快第8题图第9题图9. 如图所示，电源电压保持不变，当开关S闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是( )A. 电压表的示数不变，电流表A1的示数变大，A2的示数变小B. 电压表的示数不变，电流表A2的示数不变，A1的示数变大C. 电压表的示数与电流表A1的示数的比值变大，A1的示数变小D. 电压表的示数与电流表A1的示数的比值不变，A1的示数变小10. 如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。
初中物理九上滑动变阻器计算专题练习含答案
滑动变阻器计算专题练习1、如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P 滑到最右端时，电流表的示数为0.1A。
则定值电阻R0＝Ω，电源的电压U＝ v。
2、如图所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a 端时，电压表的示数是 V，电流表示数是 A，滑动变阻器滑片P移到b端时，电压表的示数是 V，电流表示数是 A。
3、如下图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为 V，电阻R1的阻值为____Ω。
第1题第2题第3题4、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。
则定值电阻R的阻值及电源电压分别是（）A．3Ω，15V B．6Ω，15V C．3Ω，12V D．6Ω，12V5、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω6、如图所示，电阻R的阻值为10Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。
当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。
下列说法不正确的是( )A．电源电压为6V B．滑动变阻器的最大阻值为20ΩC．当滑片P移到中点时，电流表的示数为0.2AD．当滑片P移到b端时，电压表的示数为4V7、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
