气动阀门常见故障与解决方法
气动阀门常见故障与解决方法
一、气动阀门不能动作
1.电磁阀是否正常，线圈是否烧坏，电磁 阀芯是否被赃物卡死
解决办法：更换电磁阀、更换线圈、清楚赃物
2.管路扭曲、压扁
解决办法：纠正或更换管路
3.手动操作执行机构的手柄处在手动位置
解决办法：将手柄扳到气动自动位置
4.阀内哟杂质将球芯卡住
解决办法：清楚杂质更换已损阀件
5.介质或环境温度太低，造成管路冻结。
解决办法：即使清楚冷凝水，增设除水设备
6.对执行器单股供气检验，是否正常工作，如汽缸活塞窜气、缸体与端盖或
转轴处漏气等，拆开执行器检查密封件是否已损坏，汽缸内孔表面是否已损坏。
解决办法：方法：更换已坏密封圈、更换汽缸或活塞
二、气动阀门动作迟缓爬行
1.汽缸摩擦力变动大
解决办法：进行合适的润滑
2.气源压力不够
解决办法：增加气源压力，途中设置贮气罐以减少压力变动。
3.气动执行器扭矩过小
解决办法：增大执行器规格
4.阀门负载过大，阀门阀芯或其它阀件装配太紧不合理。
解决办法：重新修配，调整阀门扭矩
5.其流量不够或同时有其他耗气量大的装置工作
解决办法：增设贮气罐，增设空压机，以减少压力变动
三、其它故障
1.阀门动作结束时跳动，动作太快，惯性能量过大
解决办法：增设调速阀或外部缓冲
2.阀门动作开始跳动，负载过大
解决办法：增大执行器规格
气动膜片式调节阀工作原理及常见故障处理
气动膜片式调节阀工作原理及常见故障处理一、调节阀简介调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。
直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡力较小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
角行程主要有：V型电动调节球阀、气动薄膜切断阀，偏心蝶阀等。
二、工作原理当气室输入了0.02～0.10Mpa或0.08～0.24Mpa信号压力之后，薄膜产生推力，使推力盘向下移动，压缩弹簧，带动推杆、阀杆、阀芯向下移动，阀芯离开了阀座，从而使压缩空气流通。
当信号压力维持一定时，阀门就维持在一定的开度上。
1．调节阀组成：由执行机构和阀体二部份组成。
其中，执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使推杆产生相应的位移，从而带动调节阀的阀芯动作。
2．气动执行机构特点：气动薄膜执行机构的特点，结构简单，动作可靠，维修方便，价格低廉，是种应用最广的执行机构。
气动薄膜执行机构是一种最常用的执行机构，它的传统机构如下图所示。
3．动作原理正作用：从上膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向下移动，同时也带动推杆向下移动。
之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向上移动。
反作用：从下膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向上移动，同时也带动推杆向上移动。
之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向下移动。
阀有正装和反装两种类型，当阀芯向下移动时，阀芯与阀座之间流通面积减小，称为正装；反之，称为反装。
气开式调节阀随阀信号压力的增大流通面积也增大；气关式则相反，随信号压力的增大而流通截面积减小。
三、调节阀的分类按用途和作用、主要参数、压力、介质工作温度、特殊用途（即特殊、专用阀）、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，6种为直行程，3种为角行程。
活塞气动切断阀结构原理及常见故障处理
活塞气动切断阀结构原理及常见故障处理活塞气动切断阀是一种常用的自动控制设备，适用于各种工业场合，如石油、化工、冶金、电力等领域。
该阀通常由气缸和阀体两个部分组成，其结构原理比较简单，但在使用中仍然存在一些常见故障，需要及时处理。
本文将围绕活塞气动切断阀的结构原理和常见故障进行详细说明。
一、活塞气动切断阀的结构原理1. 活塞气缸：活塞气动切断阀的气缸通常由铝合金、硬质合金等材料制成，其结构通常分为外筒、活塞、止推环、止动环、密封圈等部分。
2. 活塞：活塞是活塞气缸的核心部件，由气缸筒体上移动的部件，用于调节流量。
其结构通常分为活塞头、活塞杆、导向结构等部分。
当推杆被气压推动，活塞头移动，从而影响阀门开闭状态。
3. 阀盘：阀盘是活塞气动切断阀的另一个关键部件，由上下两个主阀盘和两个附属阀盘组成。
其作用是控制流体进出口，实现切断、开启、调节流量等控制。
4. 弹簧：活塞气动切断阀的弹簧通常安装在气缸筒体外，用于回复阀盘，使其恢复至初始位置，以保证阀门的正常运行。
5. 密封圈：密封圈是活塞气动切断阀的关键部件，用于实现阀门的杆、活塞头等的密封，避免流体泄漏。
二、常见故障处理方法1. 气密性不佳：气动活塞切断阀如果存在气密性不佳的情况，通常是由于密封圈老化或松动引起。
处理方法是更换密封圈或者紧固螺丝。
2. 阀门卡住：有时候阀门会被污垢或异物卡住，导致无法开闭。
此时需要清洗阀门，如果有必要则更换阀门。
3. 阀门杆异响：阀门杆异响通常是由于阀门杆或导向结构损坏引起。
处理方法是更换阀门杆或导向结构。
4. 活塞卡死：活塞卡死通常是由于密封圈老化、松动或活塞体内存在杂物等原因引起。
处理方法是清除杂物，更换密封圈等。
5. 阀门漏气：阀门漏气通常是由阀门开闭不严引起。
处理方法是检查阀门密封性，视情况进行调整或更换密封圈。
总的来说，活塞气动切断阀是一种重要的自动控制设备，其结构原理较为简单，但在使用中仍然存在一些常见故障，需要及时处理。

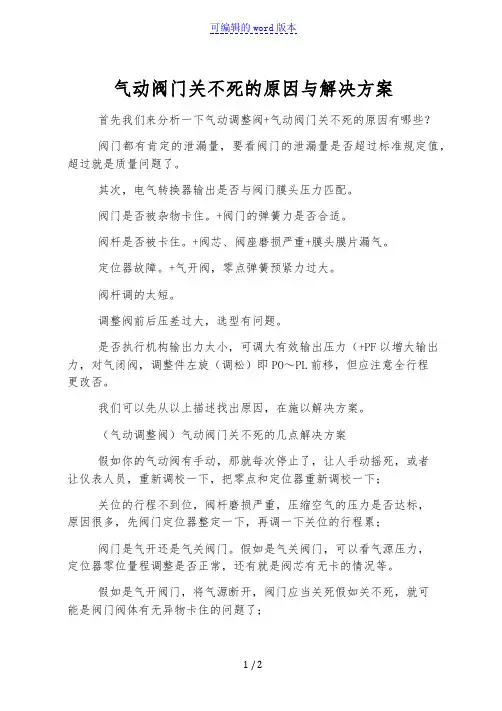

气动阀门关不死的原因与解决方案
气动阀门关不死的原因与解决方案首先我们来分析一下气动调整阀+气动阀门关不死的原因有哪些？阀门都有肯定的泄漏量，要看阀门的泄漏量是否超过标准规定值，超过就是质量问题了。
其次，电气转换器输出是否与阀门膜头压力匹配。
阀门是否被杂物卡住。
+阀门的弹簧力是否合适。
阀杆是否被卡住。
+阀芯、阀座磨损严重+膜头膜片漏气。
定位器故障。
+气开阀，零点弹簧预紧力过大。
阀杆调的太短。
调整阀前后压差过大，选型有问题。
是否执行机构输出力太小，可调大有效输出压力（+PF以增大输出力，对气闭阀，调整件左旋（调松）即PO～PL前移，但应注意全行程更改否。
我们可以先从以上描述找出原因，在施以解决方案。
（气动调整阀）气动阀门关不死的几点解决方案假如你的气动阀有手动，那就每次停止了，让人手动摇死，或者让仪表人员，重新调校一下，把零点和定位器重新调校一下；关位的行程不到位，阀杆磨损严重，压缩空气的压力是否达标，原因很多，先阀门定位器整定一下，再调一下关位的行程累；阀门是气开还是气关阀门。
假如是气关阀门，可以看气源压力，定位器零位量程调整是否正常，还有就是阀芯有无卡的情况等。
假如是气开阀门，将气源断开，阀门应当关死假如关不死，就可能是阀门阀体有无异物卡住的问题了；假如阀门显现随机性的关不死现象，建议查看仪表风压是否充足，即定位器输出的风压是否能够达到调整阀关闭状态下的压力；+看看气源压力是否充足，再看看阀门是否有卡的情况，或者是内漏，这也关不死。
最好先调调定位器试试；气开阀：1、弹簧的预紧力不够，可以适当加大一些2、工况允许的时候，阀门要拆下做一下打压试验，借此可以检查阀芯阀座的密封情况，以及阀芯与阀座是否有损伤。
3、假如再次发生关不死的情况下，可以将该阀门切出来，检查阀芯阀座处是否有异物4、检查阀门的零点是否偏高气关阀：1、弹簧的预紧力太大，可以适当减小一点预紧力2、工况允许的时候，阀门要拆下做一下打压试验，借此可以检查阀芯阀座的密封情况，以及阀芯与阀座是否有损伤。
安全附件和阀门的常见故障及排除方法（三篇）
安全附件和阀门的常见故障及排除方法安全附件主要包括安全阀、爆破盘、排放装置等，而阀门常见附件包括电动、液动、气动阀门，以下是这些设备的常见故障以及排除方法：一、安全附件：1. 安全阀：常见故障：（1）安全阀无法开启：可能是安全阀堵塞或卡死，也可能是定位销或定位零件损坏。
（2）安全阀无法关闭：可能是泄漏或者不严密，可能是座封承压不合格。
（3）提前开启或延迟开启：可能是弹片或弹簧损坏，也有可能是压簧受损。
（4）阀芯卡死：可能是污垢引起的，也可能是引导槽损坏。
排除方法：（1）检查安全阀是否有堵塞或卡死情况，如果有，可以采用清洗或更换新的安全阀来解决问题。
（2）检查安全阀的座封是否不合格，如果是，需要更换新的座封。
（3）检查弹片或弹簧是否损坏，如果是，需要更换新的弹片或弹簧。
（4）检查阀芯和引导槽是否损坏，如果是，需要修复或更换新的阀芯和引导槽。
2. 爆破盘：常见故障：（1）爆破盘失效：可能是爆破盘强度不够或破裂口堵塞。
（2）爆破盘频繁失效：可能是爆破盘选择不合理，或者工作环境安全指标超出爆破盘的耐受范围。
（3）爆破盘破裂口偏移：可能是安装不当或受到外力的影响。
排除方法：（1）检查爆破盘的强度是否满足要求，如果不够强，需要更换更牢固的爆破盘。
（2）检查爆破盘的破裂口是否堵塞，如果有，需要进行清洗或更换新的爆破盘。
（3）重新选择合适的爆破盘，在选择过程中应该考虑到工作环境的安全指标。
（4）检查爆破盘的安装是否正确，如果不正确，需要重新安装。
3. 排放装置：常见故障：（1）排放装置无法正常启动：可能是排放装置电路故障或电源问题。
（2）排放装置无法关闭：可能是排放装置电磁阀故障或者漏气。
（3）排放装置频繁故障：可能是排放装置的密封件损坏，或者排放装置的工作环境不良。
排除方法：（1）检查排放装置的电路和电源是否正常，如果有故障，需要进行修复和更换。
（2）检查排放装置的电磁阀是否正常，如果不正常，需要更换新的电磁阀，并检查是否有漏气情况。
气动阀调试和常见故障分析与处理
气动阀调试和常见故障分析与处理摘要：工业生产在人们日常生活中越来越重要，在化工企业和石油企业的生产过程中气动阀门作用极大，同时也属于工业管道系统自动化的重要组成装置。
现如今，气动阀门在工业生产中得到广泛的应用，属于工业中不可或缺的一种装置，但是，气动阀门在工作中由于本身需要靠压缩空气进行控制，在工作运行中会受到各种因素的影响，出现受损以及破坏的情况，对此，为了保证气动阀门工作的正常运行，需要对气动阀门的故障进行分析，并且应当及时处理常见的故障。
本文便首先讲述气动阀门的结构以及工作原理，其次讲述气动阀门调试常见的故障问题，最后讲述解决气动阀门故障的处理方法，以此来供相关人士参考与交流。
关键词：气动阀门；原理；故障问题；处理方法引言：在工业生产中气动开关属于非常重要的环节，气动开关的正常运行可以确保企业系统的正常运转。
通过做好调试工作，对气动阀进行及时调整，可以有效控制气动调节阀对企业工作效率的影响。
面对气动阀门运行中常见的故障问题，需要对存在的故障进行全面的分析，为企业的正常运行提供帮助。
一、气动阀门结构以及工作原理分析气动阀门是受到压缩空气驱动而命名的，但是归根到底是阀门，承担的是一种开关的作用。
在工业生产中需要用阀门控制许多参数。
在工业生产中所使用的气动阀主要由三大部件组成的，分别是气动执行机构、阀体以及附件。
每一部分会发挥不同的作用，执行机构需要借助压缩空气，从而提供足够的动力为阀门的正常运行提供动力。
阀体会起着支撑以及附件的作用。
当压力达到一定程度时刻，推力盘在压力作用下会向下运动，弹簧得到压缩，从而控制阀门的运动。
与其他设置相比，气动阀门的运行相对比较稳定，速度明显提高，可以在比较短的时间内为工业生产提供足够的动力[1]。
二、气动阀门常见的故障以及原因分析气动阀门在运行过程中会遇到客观因素的影响出现故障问题，影响气动阀门作用的正常发挥，下面便详细分析气动阀门常见的故障，并对故障原因进行分析。

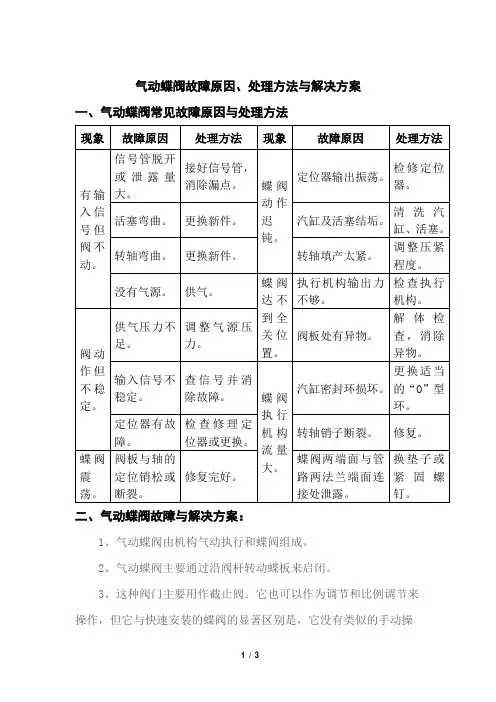

气动蝶阀故障原因、处理方法与解决方案
气动蝶阀故障原因、处理方法与解决方案一、气动蝶阀常见故障原因与处理方法二、气动蝶阀故障与解决方案：1、气动蝶阀由机构气动执行和蝶阀组成。
2、气动蝶阀主要通过沿阀杆转动蝶板来启闭。
3、这种阀门主要用作截止阀。
它也可以作为调节和比例调节来操作，但它与快速安装的蝶阀的显著区别是，它没有类似的手动操作功能，气动蝶阀可随时关闭和比例调节功能及应急切断等性能。
4、气动蝶阀的主要控制方式有液压、电动、蜗轮、电液联动等控制方式，常用于建筑、食品、医药、供热、化工、石油、电力等行业。
5、气动蝶阀和在长期使用气动蝶阀时，密封面间会有泄漏5.1密封面间有杂物；5.2衬胶圈磨损或老化损坏。
6、蝶阀密封面泄漏的解决方法：6.1清除杂物，不要损坏密封面。
6.2更换橡胶衬里环。
7、运行过程之中气动蝶阀两端轴向泄漏原因分析：7.1衬胶圈与阀杆配合孔磨损。
7.2“0”密封圈磨损。
8、蝶阀泄漏的解决方案：8.1更换橡胶衬里环。
8.2更换“0”型环。
9、分析蝶阀板在传动过程之中不敏捷开闭的原因：9.1阀杆与轴套接触处卡涩。
9.2外物阻力小或传动部分阀杆弯曲；10、气动蝶阀刚性启闭的解决方案：10.1去除毛刺并涂抹非润滑脂润滑剂。
10.2清除异物或纠正或更换阀杆。
11、供气过程之中气动蝶阀不能自动启闭的原因分析：11.1空气由规范供给压力太高；11.2橡胶“0”形圈磨损了；11.3、连接处的密封垫损坏了。
12、供气时，气动蝶阀不能自动启闭：12.1将供气压力调整到规定值。
12.2更换O形密封圈。
13.3更换垫片。
气动阀的故障分析及处理
气动阀的故障分析及处理摘要：气动阀在我国的化工行业较为常见，主要起到了控制物流流量、控制压力等作用，是化工生产过程中不可或缺的存在。
随着新时期的到来，化工生产等领域被赋予了更高的要求，生产订单大幅度增多，在这样的情况下气动阀故障问题也随之得到了更多的关注。
基于此，本文将对气动阀的故障分析及处理展开研究。
关键词：气动阀；故障分析；处理技术1气动阀的原理气动阀以压缩空气的方式为开关的开启和关闭提供动力支持，其中气动阀的执行器为气缸，其承担了压缩空气的重要作用，在自动化控制系统检测到生产过程中的参数变化时会向气动阀下达相应的指令，在这些指令被调节管道接收会及时的进行气动阀的控制，以此将生产过程中的温度、流量、压力等参数控制在合理的范围之内，保障整体系统运行的稳定性和安全性，降低系统各个部分所承受的负荷，对于生产系统的长期稳定运行和安全性保护而言有着极大的帮助，此外，气动阀在与自动化系统的结合下还具备高效率、高执行力、操作要求低的特点，在生产的过程中发挥着重要的作用和价值。
2气动阀门常见的故障及处理方法2.1气动阀门卡堵气动阀在投入初期使用的过程中极容易出现被粘性物料堵住的问题，导致气动阀无法保持正常的运行状态，引发多种问题的出现。
因此，在对气动阀故障进行分析时相关工作人员需要先对气动阀的实际状况进行观察，在发现气动阀存在明显迟钝的反应后则可以将注意力放在气动阀门卡堵上，以此缩小气动阀故障检测的范围，让检查的效率性能够得到有效的提升，帮助气动阀尽快的恢复到正常状态下，减少气动阀故障对整体生产系统运行的影响。
在经过细致化的检查可以判定为因气动阀门卡堵而导致的故障后，相关维修人员应当先开关气动阀门，通过这种方式尝试将堵住气动阀门的物质冲出，如果这一措施实施下的效果不佳，相关工作人员则需要使用管钳将气动阀的阀杆夹紧，而后采取反用力旋转的方式进行气动阀门卡堵物质的疏通，在这一过程中操作人员可以利用系统发送施压信号，以此提高反作用力旋转的效果，进一步进行增压。
气动阀门修理方案
气动阀门修理方案引言气动阀门是工业自动化领域中常用的控制元件，广泛应用于各个行业的流体管道系统中。
然而，在长期的使用过程中，由于阀门本身的磨损、腐蚀等原因，可能会导致阀门出现漏气、卡死、无法关闭等问题。
本文将介绍常见的气动阀门修理方案，帮助用户快速解决阀门故障，提高工作效率。
1. 分析阀门故障原因在进行气动阀门修理之前，首先需要对阀门故障进行分析，确定故障原因。
常见的阀门故障原因有：•密封面损坏：由于长期使用，阀门密封面可能会出现磨损、腐蚀等问题，导致漏气。
•活塞卡死：阀门内部的活塞可能会因为灰尘、异物等原因卡死，无法正常移动。
•弹簧失效：如果弹簧老化或损坏，会导致阀门无法关闭或无法打开。
•控制电路问题：阀门的控制电路可能会出现接触不良、线路短路等问题，导致阀门无法正常工作。
2. 维修步骤根据阀门故障的具体原因，我们可以采取以下几个步骤进行维修：2.1 清洁阀门如果阀门出现卡死的情况，首先需要清洁阀门内部的活塞和密封面。
可以使用中性清洁剂和软布擦拭阀门的内部部件，确保活塞能够自由地移动，并且密封面光滑无损。
2.2 更换密封面如果阀门出现漏气的情况，可能是由于密封面磨损、腐蚀导致的。
这时需要将阀门拆卸，更换新的密封面。
在拆卸阀门时，需要注意保存阀门的密封垫片，以便后续的安装。
2.3 检查并更换弹簧如果阀门无法关闭或无法打开，可能是由于弹簧失效导致的。
我们可以使用弹簧张力计来测试弹簧的张力是否符合要求，如果不符合，就需要更换弹簧。
2.4 检查控制电路如果阀门故障的原因可能是控制电路问题，需要仔细检查阀门的控制电路。
可以使用万用表测试电路的导通情况，检查接触器、继电器、接线等是否正常。
如果发现问题，及时修复或更换故障的电路元件。
3. 预防措施为了减少气动阀门的故障发生，我们可以采取一些预防措施：•定期保养阀门：定期对阀门进行保养，清洁阀门内部的活塞和密封面，确保阀门的正常工作。
•定期更换密封件：定期更换阀门的密封面和密封垫片，防止由于磨损、腐蚀等原因导致的漏气问题。
气动阀门漏液原因
气动阀门漏液原因气动阀门漏液的原因可能有以下几点：1.气动调节阀制造质量引起的内漏：阀门制造厂家在生产过程中对阀门材质、加工工艺、装配工艺等控制不严，致使密封面研磨不合格、对麻点、沙眼等缺陷的产品没有彻底剔除，造成了气动调节阀内漏。
解决办法是重新加工密封面。
2.执行机构零位设定不准确，没有达到阀门的全关位。
解决办法是手动把阀关死（必须确认已经完全关闭），再用力手动关阀，以稍微用力气拧不动为准，再往回拧（开阀方向）半圈，然后调节限位。
3.阀门是向下推关闭型式，执行机构的推力不够大，在没有压力的时候调试很容易就达到全关位，而有下推力时，不能克服液体向上的推力，所以关不到位。
解决办法是更换大推力的执行机构，或改为平衡型阀芯以减小介质不平衡力。
4.气动调节阀控制部分影响阀门的内漏：气动调节阀的传统控制方式是通过阀门限位开关、过力矩开关等机械的控制方式，由于这些控制元件受环境温度、压力、湿度的影响，造成阀门定位失准，弹簧疲劳、热膨胀系数不均匀等客观因素，造成气动调节阀的内漏。
解决办法是重新调整限位。
5.气动调节阀调试问题引起的内漏：通常，气动调节阀调试时手动将气动调节阀摇到底，再往开方向摇一圈，定气动门的下限位开关位置，然后将气动调节阀开到全开位置定上限开关位置，这样气动调节阀就不会出现手动关严后气动打不开的现象，才能使气动门开、关操作自如，但无形中就引起了气动门内漏。
即使气动调节阀调整的比较理想，由于限位开关的动作位置是相对固定的，阀门控制的介质在运行中对阀门的不断冲刷、磨损，也会造成阀门关闭不严而引起的内漏现象。
解决办法是重新调整限位。
6.选型错误造成阀门的空化腐蚀引起气动调节阀的内漏：空化与压差有关，当阀门的实际压差△P大于产生空化的临界压差△Pc，就产生空化，空化过程中气泡破裂时释放出巨大的能量，对阀座、阀芯等节流元件产生巨大的破坏作用。
一般的阀门在空化条件下最多运行三个月甚至更短时间，即阀门遭受到严重的空化腐蚀，致使阀座泄漏量高可达额定流量的30%以上。
气动阀门卡涩原因
气动阀门卡涩原因
气动阀门卡涩常见原因可能有以下几点：
1.使用时间过长：长期使用会导致阀门内部部件磨损增加，使得阀门卡涩。
2.腐蚀积垢：在工业生产中，阀门内部容易积聚各种介质，如油污、颗粒物等，长时间积累下来会形成腐蚀积垢，这些积垢会影响阀门的正常运行，导致卡涩。
3.温度和湿度变化：阀门处于恶劣的工作环境中，经常遭受高温、低温、湿润等环境的变化，会导致阀门材料的膨胀和收缩，从而产生卡涩现象。
4.润滑不良：阀门内部活塞、阀芯等部件需要润滑才能正常运行，如果阀门内部润滑不足或润滑剂过期失效，就会导致阀门卡涩。
5.运行过程中被外界介质阻塞：在工业生产中，存在导致阀门运行过程中被悬浮物、颗粒物、固体物质等堵塞的情况，导致阀门卡涩。
针对阀门卡涩的问题，我们可以采取以下的解决方案：
1.定期维护保养：定期对阀门进行维护保养，包括清洁阀门内部部件、更换润滑剂、检查弹簧等，保持阀门的良好运行状态。
2.选择合适的材料：根据工作环境的特点选择合适的阀门材料，避免因为温度、湿度等变化引起阀门卡涩。
3.加强润滑：确保阀门内部的润滑剂充足，并定期更换，以保证阀门内部部件的正常运行。
4.增加阀门冲洗装置：在阀门的进、出口处安装冲洗装置，能够有效清洗阀门内部的杂物，减少阀门堵塞的可能性。
5.注意阀门安装位置：合理设置阀门的安装位置，避免受到外界介质的直接冲击和阀门运行时的介质堆积，减少阀门卡涩的发生。
通过以上措施，可以有效避免阀门卡涩问题的发生，确保阀门的正常运行。
