阀门常见故障及处理方法讲解

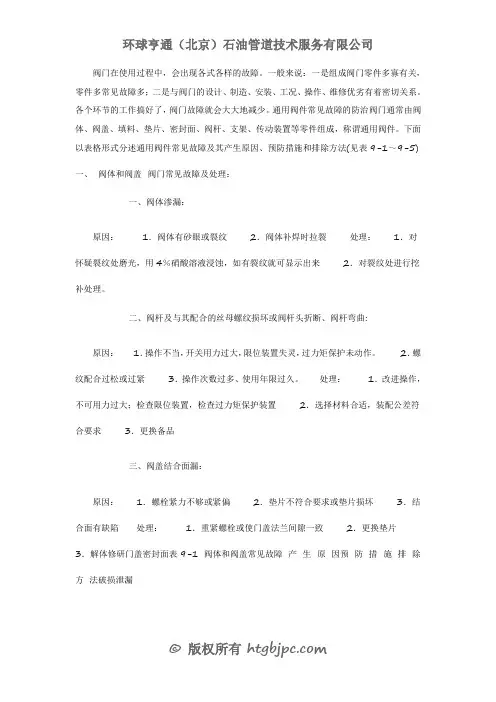

阀门维护保养过程中常见故障和解决方法大全
阀门在使用过程中，会出现各式各样的故障。
一般来说：一是组成阀门零件多寡有关，零件多常见故障多；二是与阀门的设计、制造、安装、工况、操作、维修优劣有着密切关系。
各个环节的工作搞好了，阀门故障就会大大地减少。
通用阀件常见故障的防治阀门通常由阀体、阀盖、填料、垫片、密封面、阀杆、支架、传动装置等零件组成，称谓通用阀件。
下面以表格形式分述通用阀件常见故障及其产生原因、预防措施和排除方法(见表9-1～9-5)一、阀体和阀盖阀门常见故障及处理：一、阀体渗漏：原因：1．阀体有砂眼或裂纹2．阀体补焊时拉裂处理：1．对怀疑裂纹处磨光，用4％硝酸溶液浸蚀，如有裂纹就可显示出来2．对裂纹处进行挖补处理。
二、阀杆及与其配合的丝母螺纹损坏或阀杆头折断、阀杆弯曲:原因：1．操作不当，开关用力过大，限位装置失灵，过力矩保护未动作。
2．螺纹配合过松或过紧3．操作次数过多、使用年限过久。
处理：1．改进操作，不可用力过大；检查限位装置，检查过力矩保护装置2．选择材料合适，装配公差符合要求3．更换备品三、阀盖结合面漏：原因：1．螺栓紧力不够或紧偏2．垫片不符合要求或垫片损坏3．结合面有缺陷处理：1．重紧螺栓或使门盖法兰间隙一致2．更换垫片3．解体修研门盖密封面表9-1 阀体和阀盖常见故障产生原因预防措施排除方法破损泄漏（1）设计不良。
如安全系数过小，结构不合理，内应力太集中设计应符合国家标准和有关规范，结构应合理，避免内应力过于集中。
新产品经过实地考验后，方可成批生产。
1．停车卸压修理或更换阀门2．按照“阀门的堵漏”中的机械堵漏法、焊接堵漏法、粘接堵漏法、强压胶堵法等方法给破损阀门进行堵漏 3．带压更换阀门破损件或更换阀门，可按照“阀门的堵漏”中的改换密封法或物理堵漏法中的冷冻法进行（2）锻造和铸造质量差，有折叠、冷嗝、气孔、夹渣、松散组织、隐裂纹等缺陷以及厚薄不匀、材质不匀、材质不符合设计要求等现象。
没有按图纸和技术要求制造加工。
阀门故障维修手册
阀门故障维修手册一、引言阀门是工业生产中常用的设备之一，它在管道系统中起到控制和调节流体的作用。
然而，由于长期使用和外界环境等因素的影响，阀门可能会出现各种故障。
本手册旨在帮助维修人员快速准确地诊断和解决阀门故障，保障工业生产的正常运行。
二、常见阀门故障及解决方法1. 阀门漏气阀门漏气是常见的故障之一，解决方法有：- 检查阀门密封面是否有划伤或磨损，如果有需要及时更换密封件。
- 检查阀门密封件是否放置正确，是否存在变形或破损情况。
- 检查阀门杆的密封是否紧固，如果松动需要重新拧紧。
- 清洁阀门密封面，去除杂物和污垢。
2. 阀门堵塞阀门堵塞会导致流体无法正常通过，解决方法有：- 检查阀门内部是否有异物或垃圾，及时清理阀门内部。
- 检查阀门密封件是否完好，是否位于正确的位置。
- 如有需要，可以拆卸阀门进行清洗或更换部件。
3. 阀门运行不灵活阀门运行不灵活会导致控制和调节流体的效果不理想，解决方法有：- 检查阀门杆的润滑情况，如不足可添加适量的润滑剂。
- 检查阀门传动机构是否存在松动或卡阻，如有需要及时进行修复。
- 如发现阀门零部件磨损，需要进行更换。
4. 阀门噪音过大阀门噪音过大会影响工作环境及设备寿命，解决方法有：- 检查阀门安装是否牢固，如有松动需要进行调整。
- 检查阀门设计是否合理，如设计不合理可能需要更换阀门。
5. 阀门渗漏阀门渗漏会造成能源和材料的浪费，解决方法有：- 检查阀门密封面是否平整，如不平整需要进行修整或更换。
- 检查阀门密封面与密封垫的配合情况，如有需要可以更换合适的密封垫。
三、维护注意事项1. 定期检查阀门运行情况，如发现异常要及时处理。
2. 定期清洗阀门，保持阀门的清洁和良好的运行状态。
3. 阀门维护过程中要注意安全，有必要时采取相应的防护措施。
4. 阀门维修时要使用合适的工具和材料，严禁乱用和随意更换零部件。
结语阀门故障维修是工业生产过程中非常重要的一环，对于保障生产安全和质量具有重要意义。
阀门故障及维修大全
阀门故障及维修大全：掌握技巧，轻松应对一、引言阀门是工业和家庭设备中必不可少的组成部分，其正常运行对于流体控制和系统安全具有重要意义。
然而，阀门在实际运行中可能遇到各种故障和问题，掌握正确的维修方法和技术对于保障其正常运行至关重要。
本文将详细介绍常见的阀门故障及维修方法，帮助您在面对问题时迅速找到解决方案。
二、阀门故障的分类及原因分析阀门操作不灵活现象：阀门开启或关闭时，转动不灵活，手感迟滞。
原因：可能是由于长期使用导致阀杆磨损、润滑不足或被异物卡住。
阀门密封面泄漏现象：在阀门关闭后，仍有流体从密封面处渗漏。
原因：可能是由于密封面损伤、安装不当、垫片失效或压力过高导致密封性能下降。
阀门开关不灵活现象：在开启或关闭阀门时，手感沉重或不灵活。
原因：可能是由于阀杆弯曲、填料压得过紧或缺乏润滑。
阀门定位器故障现象：阀门定位器失效，无法准确控制阀门的开度。
原因：可能是由于定位器内部组件磨损、气源压力不足或信号输入异常。
三、阀门维修方法及技巧阀门操作不灵活的维修方法（1）检查阀杆是否有磨损，必要时进行更换。
（2）检查润滑状况，定期涂抹润滑脂。
（3）清除异物，确保阀门内部通畅。
阀门密封面泄漏的维修方法（1）更换密封垫片，确保垫片质量合格。
（2）调整密封面平整度，确保密封性能。
（3）适当调整螺栓紧固力，防止密封面松动。
（4）针对高温、高压环境，选用更合适的密封材料和结构。
阀门开关不灵活的维修方法（1）更换填料，并调整填料的压紧程度。
（2）检查阀杆是否弯曲，必要时进行更换。
（3）为阀杆和轴承添加润滑剂，确保转动顺畅。
（4）检查气源压力是否正常，保持气源充足。
4.阀门定位器故障的维修方法（1）拆解定位器，检查内部组件是否磨损，进行必要的维修或更换。
（2）检查气源压力是否稳定，保证气源充足。
（3）检查信号线路是否连接正常，确保信号准确传输。
（4）针对外部环境因素（如温度、湿度等），采取相应的防护措施。
四、结论本文详细介绍了常见的阀门故障及维修方法。
闸阀维修常见故障及排除
闸阀维修常见故障及排除
闸阀维修常见故障及排除方法如下：
1. 泄漏：闸阀泄漏可能是由于密封面损坏或松动造成的。
解决方法是检查密封面是否有损坏或堵塞的杂物，并及时更换密封面或重新调整密封垫，确保密封正常。
2. 开闭不灵活：闸阀开闭不灵活可能是由于阀芯与阀座之间的摩擦力增大导致的。
解决方法是检查阀芯和阀座的摩擦力是否过大或有卡死现象，并进行清洁和润滑处理。
3. 阀杆断裂：闸阀阀杆断裂可能是由于材料疲劳、过载或操作不当造成的。
解决方法是更换新的阀杆，并确保操作正确。
4. 闸板卡死：闸阀闸板卡死可能是由于杂物堵塞或沉积物导致的。
解决方法是检查闸板是否有杂物堵塞，并进行清洗和维护。
5. 泄露密封：闸阀泄露密封可能是由于密封垫老化或破损造成的。
解决方法是更换新的密封垫，并确保密封效果良好。
6. 过热或冻结：闸阀过热或冻结可能是由于传热不良或环境温度过低造成的。
解决方法是改善传热条件或增加保温层，确保阀门正常工作温度范围内。
以上是闸阀维修常见故障及排除方法的一些常见情况，具体的维修方法还需根据具体情况进行判断和处理。
若遇到无法解决的故障，建议请专业技术人员进行维修。
阀门工作原理故障分析总结
阀门工作原理故障分析总结
阀门工作原理故障分析总结：
1. 泄漏问题：阀门在关闭状态下仍然存在泄漏，可能是密封材料老化或损坏。
解决方法包括更换密封件或修复密封表面。
2. 运动不灵活：阀门在操作时出现卡滞或不灵活的情况，可能是阀杆和阀芯之间的摩擦过大。
解决方法包括润滑阀杆和阀芯，或者更换磨损的零件。
3. 被堵塞：阀门被外部杂质或颗粒物堵塞，导致阀门无法正常关闭或开启。
解决方法包括清除堵塞物，或者更换受损的阀门部件。
4. 电气故障：对于电动阀门，可能会出现电源故障或电动执行机构故障，导致阀门无法正常开启或关闭。
解决方法包括检查电源连接是否正常，更换损坏的电动执行机构。
5. 控制系统故障：阀门受到控制系统的信号控制，如果控制系统故障，可能导致阀门的开启或关闭不正常。
解决方法包括检查控制系统的电路和传感器，修复或更换故障部分。
6. 压力不稳定：阀门在高压或低压状态下无法正常工作，可能是由于阀门内部零件受到压力冲击而发生故障。
解决方法包括增加减压阀或增加稳压器，以调节压力。
综上所述，阀门工作原理的故障可以由多种原因引起，需要根
据具体情况进行分析和解决。
及时检修和维护阀门可以确保其正常运行和延长使用寿命。
阀门故障应急处置方案
阀门故障应急处置方案简介阀门是管道系统中的重要组成部分，起到控制流体的作用。
如果阀门出现故障，可能会导致管道系统的流体无法控制，严重的情况下会发生爆炸或大面积泄漏等事故。
为此，本文将介绍阀门故障的常见类型，并提供针对不同故障类型的应急处置方案。
阀门故障的常见类型1.阀门漏气：阀门在关闭状态下，仍有气体从管道中漏出，这种情况可能是阀门没有完全关闭，或阀门密封处存在磨损或腐蚀等情况。
2.阀门漏液：阀门在关闭状态下，仍有液体从管道中漏出，这种情况可能是阀门没有完全关闭，或阀门密封处存在磨损或腐蚀等情况。
3.阀门卡死：阀门无法开启或关闭，这种情况可能是阀门内部存在异物或堵塞，或阀门部件出现变形。
4.阀门无法关闭：阀门无法完全关闭，这种情况可能是阀门部件损坏或变形，或阀门腐蚀严重。
针对不同故障类型的应急处置方案阀门漏气1.关闭阀门：如果发现阀门漏气，应立即关闭阀门，避免气体继续泄漏。
2.排气降压：如果环境中有易燃易爆气体，应及时排气降压，避免发生爆炸。
3.修理或更换阀门密封处：如果阀门密封处磨损或腐蚀，应及时修理或更换阀门密封处。
如果无法修理，应更换整个阀门。
阀门漏液1.关闭阀门：如果发现阀门漏液，应立即关闭阀门，避免液体继续泄漏。
2.封堵泄漏处：如果出现大面积泄漏，应尽量采取封堵泄漏处的措施，如使用合适的封堵材料进行封堵。
3.修理或更换阀门密封处：如果阀门密封处磨损或腐蚀，应及时修理或更换阀门密封处。
如果无法修理，应更换整个阀门。
阀门卡死1.原因分析：需要找出阀门卡死的原因，排除异物或堵塞等情况。
2.手动开关：尝试手动开关阀门，观察是否有异常情况。
3.润滑阀门部件：阀门部件可能因为缺少润滑而卡死，可以通过涂抹适量润滑油或脱模剂等方式进行润滑。
4.更换故障部件：如果润滑无效，应及时更换故障部件。
阀门无法关闭1.关闭相邻阀门：如果阀门无法关闭，可以尝试关闭相邻的阀门，避免液体或气体继续流出。
2.手动控制：尝试手动控制阀门部件，观察是否能够解决问题。
常见阀门故障怎么办，教你50个实用方法指南，你也可以学
常见阀门故障怎么办，教你50个实用方法指南，你也可以学阀门在工厂里只是小小的角色，然而一旦故障，造成的影响可不小。
特别是调节阀，在阀门里算是比较笨重的，也因此，在出现故障时，问题很难找准，且常常费力不讨好。
今天小七为大家带来50个解决调节阀故障的处理方法，一起来看看吧！出现故障时，重点检查哪些部位？1阀体内壁对于使用在高压差和腐蚀性介质场合的调节阀，阀体内壁经常受到介质的冲击和腐蚀，必须重点检查耐压，耐腐的情况。
2阀座调节阀在工作时，因介质渗入，固定阀座用的螺纹内表面易受腐蚀而使阀座松动，检查时应予注意。
对高压差下工作的阀，还应检查阀座的密封面是否被冲坏。
3阀芯阀芯是调节阀工作时的可动部件，受介质的冲刷，腐蚀最为严重，检修时要认真检查阀芯各部分是否被腐蚀，磨损，特别是高压差的情况下阀芯的磨损更为严重，（因汽蚀现象）应予注意。
阀芯损坏严重时应进行更换。
另外还应注意阀杆是否也有类似的现象，或与阀芯连接松动等。
4“O'型密封圈和其他密封垫是否老化，裂损。
5聚四氟乙烯填料，密封润滑油脂是否老化，配合面是否被损坏，应在必要时更换。
调节阀外泄，怎么办？1增加密封油脂对未使用密封油脂的阀，可考虑增加密封油脂来提高阀杆密封性能。
2增加填料为提高填料对阀杆的密封性能，可采用增加填料的方法。
通常是采用双层、多层混合填料形式，单纯增加数量，如将3片增到5片，效果并不明显。
3更换石墨填料大量使用的四氟填料，因其工作温度在－20～+200℃范围内，当温度在上、下限，变化较大时，其密封性便明显下降，老化快，寿命短。
柔性石墨填料可克服这些缺点且使用寿命长。
因而有的工厂全部将四氟填料改为石墨填料，甚至新购回的调节阀也将其中的四氟填料换成石墨填料后使用。
但使用石墨填料的回差大，初时有的还产生爬行现象，对此必须有所考虑。
4改变流向，置P2在阀杆端当△P较大，P1又较大时，密封P1显然比密封P2困难。
因此，可采取改变流向的方法，将P1在阀杆端改为P2在阀杆端，这对压力高、压差大的阀是较有效的。
阀门的常见故障及解决方法
阀门的常见故障及解决⽅法 阀门(famen)是流体输送系统中的控制部件，具有截⽌、调节、导流、防⽌逆流、稳压、分流或溢流泄压等功能。
⽤于流体控制系统的阀门，从最简单的截⽌阀到极为复杂的⾃控系统中所⽤的各种阀门，其品种和规格相当繁多。
阀门可⽤于控制空⽓、⽔、蒸汽、各种腐蚀性介质、泥浆、油品、液态⾦属和放射性介质等各种类型流体的流动。
阀门根据材质还分为铸铁阀门，铸钢阀门，不锈钢阀门(201、304、316等)，铬钼钢阀门，铬钼钒钢阀门，双相钢阀门，塑料阀门，⾮标订制等阀门材质。
⼀、阀门的常见故障及原因 阀门在使⽤过程中的常见故障主要有: 1.阀杆转动不灵活或卡死 阀杆转动不灵活或卡死，其主要原因有:填料压得过紧;填料装⼊填料箱时不合规范;阀杆与阀杆衬套采⽤同⼀种材料或材料选择不当;阀杆与衬套的间隙不够;阀杆发⽣弯曲;螺纹表⾯粗糙度不合要求等。
2.密封⾯泄漏 密封⾯泄漏的原因主要有:密封⾯损伤，如压痕、擦伤、中间有断线;密封⾯之间有污物附着或密封圈连接不好等。
3.填料处泄漏 填料处泄漏的原因有:填料压板没有压紧;填料不够;填料因保管不善⽽失效;阀杆圆度超过规定或阀杆表⾯有划痕、刻线、拉⽑和粗糙等缺陷;填料的品种、结构尺⼨或质量不符合要求等。
4.阀体与阀盖连接处泄漏 其可能发⽣的原因有:法兰连接处螺栓紧固不均匀造成法兰的倾斜，或是紧固螺栓的紧⼒不够，阀体与阀盖连接⾯有损伤;垫⽚损坏或不符合要求;法兰结合⾯不平⾏，法兰加⼯⾯不好;阀杆衬套与阀杆螺纹加⼯不良使阀盖产⽣倾斜。
5.闸板与阀盖发⽣⼲涉 当开启闸阀⾄全开状态时，有时闸板不能实现全开启，⽽出现闸板与阀盖⼲涉现象。
其原因是:闸板安装不正确或阀盖的⼏何尺⼨不符合标准规定要求。
6.闸板关闭不严密 发⽣此类情况的主要原因有:关闭⼒量不够;阀座与闸板之间落⼊杂物;阀门密封⾯加⼯不好或损坏。
7.其它⽅⾯，如铸造缺陷⽽产⽣的砂眼、密封⾯裂纹等也会影响阀门的正常使⽤，须采取相应措施予以解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的 阀杆填料处泄漏
有注脂头的阀让阀门边开关边注脂
例如：原油区14”-150LB电动球阀阀杆泄漏， 经加注后已无泄漏
阀杆密封件损坏， 原油从阀杆注入齿轮箱
阀杆带压换填料
一些标准的截止阀，闸阀都是 具有倒密封功能
若填料压盖有压缩余量，可慢慢 调整压盖的二颗紧固螺栓至无漏 操作方法：
能是里面的铁珠不能复位，可用一个小内六角活动一 下或清洗，或注脂，不能超过去6000PSI压力。其二： 注脂头的保护螺帽有一凸出的锥面，那是一个密封面， 回装时注意检查清洁度及密封面是否损伤，当注脂头 里面的单向阀泄漏了，保护螺帽还起第二道防护。
3、壳体外漏：更换阀门
造成填料处外漏 的原因
填料老化失效 填料压缩量不足
体抱死，阀杆填料压得过紧，阀杆传动套与 压盖生锈粘合一起）
球阀保温不当
北方由于气候 原因，各平台 的的管线保温 情况基本一致， 将所有带注脂 头的阀门附件 都包在保温里， 导致阀门后期 保养造成很大 的不方便
球阀主要附件
注脂头和放空阀
外漏的形式及解决方法
1、阀杆填料漏 2、注脂头漏：注脂头实际上就是个小单向阀，可
限位螺栓损坏
阀座注脂双功能作用
密封脂即有密封功能，也有润滑作用
闸阀在线研磨
阀门开关困难原因
受限于流程影响，不能经常进行开关操作，长期处 于静止状态，使传动套与阀体、阀盖锈蚀，产生粘 连造成阀门开关卡滞或开不动现象；
丝杆部位有油漆及及干涸的油污粘死，传动部位没 有间隙；
齿轮箱轴承或衬套生锈损坏而不能转动； 黄油乳化变质或无油导致齿轮蜗轮蜗杆缺油润滑，
造成泄漏
压盖无螺母, 填料已被逼
出少许
填料螺栓断
安全阀要周期性检测、校验
压力容器最后一道安 全防线 安全阀
总之，一个阀门经过正确保养，将已 有故障给予解决，让其操作更轻松； 排除安全隐患，保持良好的工作状态， 提高使用寿命，减少更换阀门的频率， 既可节省大量的人力物力财力，又可 使管线长期处于一个安全运行状态。
600 800 900 1500 2500
10 ¡ª ¡ª 15 25 42
生产厂家 通径
压力等级 介质流向
阀门材质
熔炼炉号
公称标示
外形识别阀门
三通球阀
蜗轮球阀
手柄蝶阀
蜗轮蝶阀
截止阀
截止阀
减压阀 安全阀 单向阀
闸阀
阀门现状
球阀保温不当 外漏 （壳体外漏，法兰连接处漏，注脂头
漏，常见的 为阀杆填料处泄漏） 内漏 开关困难 （没有操作器，操作器损坏，球
造成干磨； 内部润滑不足，球体表面结垢，表面粗糙，增加开
关扭力；
开关困难处理方法
尽可能寻找条件有周期性去活动阀门； 清洁后加注润滑油，加以活动 修复受损部件并对齿轮箱清洁后加满油可防
止进水 保养对带注脂头的阀门进行加注清洗液，软
化球面结垢，后加注润滑脂
生锈不能保证 开关的灵活性
更换齿轮箱轴承
截止阀、闸阀防腐不当
阀杆丝杆不能刷漆，传动套要加油
截止阀、闸阀阀杆、轴承注黄油
阀门周期性检查、保养重要性
查安全隐患 保证开关的灵活性 提高阀门的密封性能 综合保养，提高阀门的使用寿命
排查安全隐患
填料压盖紧 固螺栓故 障，当系 统压力升 高时，填 料会飞 出！！
流 （常见用于电厂高旁阀的检漏）
内漏处理方式
检查阀门开关是否到位 调整限位 （阀门使用一段时间后，阀板有一
定的磨损） 加注密封脂 在线研磨 更换阀门
调整限位 蝶阀
调整限位后，若还泄漏，只能更换
调整限位 螺栓，一 般调整一 二个丝牙
球阀内漏处理方法
球阀
A:检查限位 B:阀座注脂 C:球体翻转180度 D:阀门整体更换
A:一定要让阀门在全开位！！ B:慢慢松开压盖的二颗螺母， 防止倒密封失效，管线介质飞出; C:掏出损坏填料； D：选用合适的石墨盘根，端口 45度剪断，层与层之间错开 120度压紧. (图为脱硫厂旁通阀）
内漏原因
阀座、阀板正常磨损 阀座、阀板、球体，开关挤压、拉伤 管道中有杂质，例如电焊条，焊渣，泥沙、、、 阀座密封圈，“O”型圈老化失效无弹性等
由于本人能力所限，准备不
足，不足之处望给予批评指 正。谢谢诸位！
阀门常见故障及处理方法
简单介绍 阀门主要参数识别
公称通径（DN）
公称压力（PN）
部件（阀杆、阀座、阀芯、阀体）材料
生产厂的阀门编号
介质流向的箭头
制造厂名或商标
制造年、月
熔炼炉号 ………等等
使用温度 标准号
õ°¼¶ Class 150 300 400 ¹« Ƴ ѹ Á¦ 1.6¡¢ 2.5¢¡ 4.0 PN(MPa) 2.0 5.0 6.3
等、、、、、
限位不正确或损坏，关不到位或开过合适的位 置
如何判断阀门是否内漏
所检测的阀门在关闭状态前后的压差变化 关闭阀门后，阀门前后压力容器的液位变化 温度差变化 听音器（听桻）类似于医生用的听诊器 双截断固定式球阀，可以通过阀体的的放空
阀进行检测 超声波检漏仪，关闭阀门后对其进行测量紊
