路灯配电缆计算公式
道路照明配电相关问题汇总： 1. YJV电缆各规格供电半径估算： 1.1 根据电压降计算初步确定电缆截面及长度： 一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多，计算时可以忽略电抗的作用。又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻及有功功率。由此可得计算电压损失的简化计算公式： (0.5)%pXlMUCSCS
由于从配电箱引出段较短为X，支路电缆总长为L。则：2%CSULXP
对于三相供电：1500SLXP，对于单相供电：251.2SLXP P—负荷的功率，KW； L—线路的长度，m； X—进线电缆的长度，m； U%—允许电压损失（CJJ45-2006-22页，正常运行情况下，照明灯具端电压应维持在额定电压的90%—105%。为了估算电缆最大供电半径取%10%U ） C—电压损失计算系数(三相配电铜导线75C,单相配电铜导线
12.56C) 举例：假设一回路负荷计算功率为N KW，试估算不同电缆截面的供电线路长度?
YJV电缆各规格供电半径估算表： 电缆截面 三相配电 单相配电
4 15006000SLXPN 251.21004.8SLXPN
6 15009000SLXPN 251.21507.2SLXPN
10 150015000SLXPN 251.22512SLXPN
16 150024000SLXPN 251.24019.2SLXPN
25 150037500SLXPN 251.26280SLXPN 35 150052500SLXPN 251.28792SLXPN
50 150075000SLXPN 251.212560SLXPN
1.2 校验路灯单相接地故障灵敏度来确定电缆最大长度： 道路照明供电线路长、负荷小、导线截面较小，则回路阻抗较大。故其末端单相短路电流较小（甚至不到100A），这样就有可能在发生单相短路故障时干线保护开关不动作。 2. 路灯采用“TN-S系统”相关配电问题汇总： 2.1路灯采用“TN-S系统”单相接地故障电流计算； 下面举例对TN-S系统路灯单相接地故障进行计算： 一路灯回路长990m，光源为250W高压钠灯（自带电容补偿，cosa0.85，镇流器损耗为10%）。布置间距为30m（该回路共有
990/30=30套灯具），采用一台100KVA的路灯专用箱变来供电，箱变内带3m长LMY—4（40X4）低压母线。采用三相配电，电缆截面为YlV—4X25+1X16。灯具引接线为BVV-3X2.5，灯杆高为10米。试计算其单相接地故障电流？ 方法一：单相接地故障电流按照相—保回路进行计算。该相—保回路总共用高压系统、变压器、低压母线、低压电缆、灯头引接线等阻抗元件，单相接地故障电流为：
d22
220
)IRX（
R—回路各元件相保电阻之和； X—回路各元件相保电抗之和；
12345RRRRRR
12345XXXXXX
12345(,,,,)RRRRR表示高压系统、变压器、低压母线、低压电缆、
灯头引接线的相保电阻。
12345(,,,,)XXXXX表示高压系统、变压器、低压母线、低压电缆、
灯头引接线的相保电抗。 查《工业与民用配电设计手册》第三版中的表4—21至4—25有： 高压系统：110.05m,0.53m)RX（，变压器2233.68m,63.64m)RX（，低压母线
330.37231.116m,0.45131.353m)RXXX（，低压电
缆442.699990m,0.192990m)RXXX（,灯具引接线 5520.6410m,0.2910m)RXXX（
所以：0.0533.680.3722672.01206.42912.5R 0.5363.640.451190.082.9257.6X
d2222
22022075)2912.5257.6)IARX
（（
方法二：当单相接地故障发生在回路的最末端时，忽略（高压系统、变压器、低压母线、灯头引接线等）的影响。根据施耐德培训手册提供的TN-S系统短路电流计算公式有：
phd0.81mOUSIL（）
oU—相电压，220V
phS—相线的截面
—
正常温度条件下导体的电阻率，0=0.0225 90C时 phmmPESS—相线截面与PE线截面之比 =
L—计算回路总长 代入公式有：
phd0.80.822025440077251m570.0225(1)99016OUSXX
IALXX
（）
YJV电缆各规格单相短路电流估算表： 电缆截面 单相短路电流 5X4 phd
17615.622.5(1m)S
IA
5X6 phd
17623.522.5(1m)S
IA
5X10 phd
17639.122.5(1m)S
IA
5X16 phd
17662.622.5(1m)S
IA
5X25 phd
17697.822.5(1m)S
IA 5X35 phd
176136.922.5(1m)S
IA
4X6+1X4 phd
17618.822.5(1m)S
IA
4X10+1X6 phd
17629.322.5(1m)S
IA
4X16+1X10 phd
17648.122.5(1m)S
IA
4X25+1X16 phd
17676.322.5(1m)S
IA
4X35+1X16 phd
17685.922.5(1m)S
IA
4X50+1X25 phd
176130.422.5(1m)S
IA
4X70+1X35 phd
176182.522.5(1m)S
IA
注：计算回路长度设为1KM。 该表格只例举了部分常用电缆截面规格的单相短路电流。 结论： 1. 由两种计算方法得出的结果相差甚小，今后可采用较为简便的方法二用于工程计算。 2. 由计算可知，加大导线截面（尤其是PE线截面），可显著增大单相接地故障短路电流值，它理应成为提高路灯短路灵敏度的首选措施。 2.2 TN-S系统的灯具短路保护： 由于MCB及RCD成本相对较高，且容易被盗。所以可采用成本低廉的RL1熔断器用于单个灯具的短路保护，小电流熔断器的灵敏系数基本都是十几以上，因此当短路时熔体通常会迅速熔断（大多在0.01S以内），这样只要干线保护断路器的短路短延时时间整定为0.2S，就可以通过动作时间来满足级间配合。 常见灯具短路保护用熔断器选型表 光源类型 镇流器损耗 计算电流 计算公式 熔体电流值 NG150 10% 0.83A ≥0.83X2.47 取4A NG250 10% 1.4A ≥1.4X2.47 取4A NG400 10% 2.22A ≥2.22X2.47 取6A 2.3 TN-S系统的保护接地： 在TN-S系统中发生单相接地故障时，故障电流流经相线和PE线，可以通过干线的带短延时短路的断路器来切断故障电流，从而有效避免了触电的危险。但是当PE线折断时，则负荷侧电气设备的金属外壳就带220V的危险电压，接触该电气设备就会发生触电事故。若采用在负荷侧每套路灯处装设接地装置，发生单相接地故障时原来的TN-S系统就变成了TT系统，原来TN-S系统干线保护断路器则无法切断故障电流，故在每套路灯处装设接地装置并不能有效防止触电的危险。 3. 路灯采用“TT系统”相关配电问题汇总： 3.1 TT系统接地故障分析：
故障电流值为：dnu22015.7410OUIARR 故障电压为：ddd15750UIXUVV 由此可见故障电流将产生危险接触电压，故障电流小于断路器整定电流，若采用普通的断路器无法将接地故障电流在有效时间内切除，一旦接触将会发生触电事故。TT系统可采用RCD来防护间接触电。 脱扣条件：接触电压≤安全电压
即，50u/50/105UULURXIIURA 3.2 TT系统的灯具短路保护： 路灯虽处室外环境，到其安装场所一般都较为开阔，一旦人触电都较容易摆脱；此外国内外规范标准等，均未明确将路灯安装场所归类到“特殊环境”。所以路灯TT系统的保护装置符合下式条件即可： 50AARI
AR—外露可导电部分的接地电阻和PE线电阻之和
AI—保护装置切断故障回路的动作电流
3.2.1 采用熔断器来切断灯具短路电流 若发生金属性短路，其短路电流特别大，熔断器将及时熔断。 若发生绝缘破坏或火线碰壳短路时：
当4AR时，5012.54AIA,熔体熔断。 当30AR时，501.730AIA,熔体不熔断，起不到保护作用。此时只能靠干线漏电保护器动作来切断故障电流，造成大范围停电。 灯具保护开关采用熔断器，而干线开关采用RCD时，无论在分断时间和动
路灯功率因数与电力电缆的问题
路灯功率因数与电力电缆的问题选择电缆是根据额定电流选，在电器设备中i=p/ucosφ，cosφ就是功率因数，纯电阻电路时为1，其它电路看感性负载的多少，功率因数一般在0.6到1之间，显然功率因数越大，额定电流越小，使用的电缆就越小。
比如单相10kw负荷，cosφ=1时，额定电流p/u=10/0.22=45a,当cosφ=0.6时，额定电流i=p/ucosφ=10/0.22/0.6=75a.功率因数不同，电流就不同，选用的电缆就不一样。
在电网对用户输电的过程中，电网要提供给负载的电功率有两种：有功功率和无功功率。
有功功率（p)是指保持设备运转所需要的电功率，也就是将电能转化为其它形式的能量（机械能，光能，热能等）的电功率；而无功功率（q）是指电气设备中电感、电容等元件工作时建立磁场所需的电功率。
无功功率比较抽象化，它主要用作电气设备内电场与磁场的能量互换，在电气设备（电路系统）中创建和保护磁场的功率。
它不整体表现对外作功，由电能转变为磁能，又由磁场转变为电能，周而复始，并并无能量损耗。
特别表示的就是无功功率并不是无用功，只是它不轻易转变为机械能、热能为外界提供更多能量，促进作用却十分关键。
功率分三种功率，有功功率p、无功功率q和视在功率s。
三相负荷中，任何时候这三种功率总是同时存有：电压与电流之间的相位差(φ)的余弦叫做功率因数，用符号cosφ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosφ=p/s三种功率和功率因素cosφ就是一个直角功率三角形关系：两个直角边就是军功功率、无功功率，斜边就是视在功率。
有功功率平方+无功功率平方=视在功率平方。
视在功率s=1.732ui有功功率p=1.732uicosφ无功功率q=1.732uisinφ功率因数cosφ=p/ssinφ=q/s。

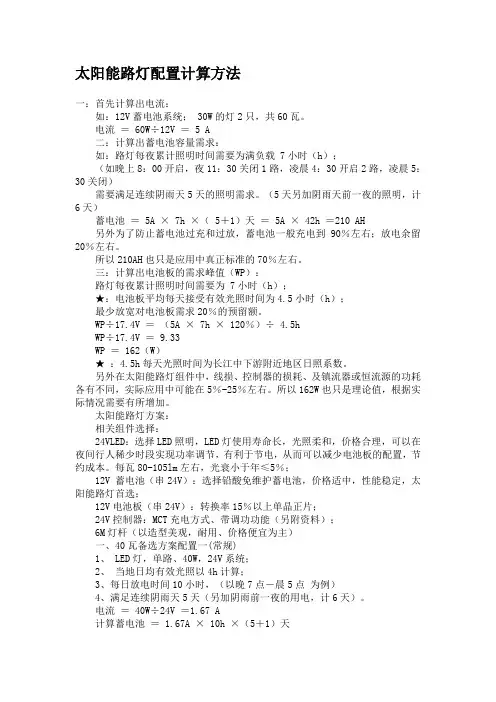

太阳能路灯配置计算方法
太阳能路灯配置计算方法一：首先计算出电流：如：12V蓄电池系统； 30W的灯2只，共60瓦。
电流＝60W÷12V ＝ 5 A二：计算出蓄电池容量需求：如：路灯每夜累计照明时间需要为满负载 7小时（h）；（如晚上8：00开启，夜11：30关闭1路，凌晨4：30开启2路，凌晨5：30关闭）需要满足连续阴雨天5天的照明需求。
（5天另加阴雨天前一夜的照明，计6天）蓄电池＝5A × 7h ×（ 5＋1）天＝5A × 42h ＝210 AH另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。
所以210AH也只是应用中真正标准的70％左右。
三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为 7小时（h）；★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。
WP÷17.4V ＝（5A × 7h × 120％）÷ 4.5hWP÷17.4V ＝ 9.33WP ＝ 162（W）★ ：4.5h每天光照时间为长江中下游附近地区日照系数。
另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右。
所以162W也只是理论值，根据实际情况需要有所增加。
太阳能路灯方案：相关组件选择：24VLED：选择LED照明，LED灯使用寿命长，光照柔和，价格合理，可以在夜间行人稀少时段实现功率调节，有利于节电，从而可以减少电池板的配置，节约成本。
每瓦80-105lm左右，光衰小于年≤5％；12V 蓄电池（串24V）：选择铅酸免维护蓄电池，价格适中，性能稳定，太阳能路灯首选；12V电池板（串24V）：转换率15％以上单晶正片；24V控制器：MCT充电方式、带调功功能（另附资料）；6M灯杆（以造型美观，耐用、价格便宜为主）一、40瓦备选方案配置一(常规)1、 LED灯，单路、40W，24V系统；2、当地日均有效光照以4h计算；3、每日放电时间10小时，（以晚7点－晨5点为例）4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。
太阳能路灯配置的计算公式
太阳能路灯配置的计算公式太阳能路灯是一种利用太阳能发电的照明设备。
它具有环保、节能、稳定性好等特点，被广泛应用于城市道路、公园、社区等场所。
太阳能路灯的配置是指确定太阳能电池板、蓄电池、灯具等设备的规格和数量，以满足路灯的照明需求。
1.照明需求：根据道路或场所的照明需求，确定路灯的亮度、照明范围等参数。
一般来说，城市道路的路灯可以采用较高的亮度要求，而公园、社区等场所的路灯可以适当降低亮度。
2.太阳能电池板：太阳能电池板是太阳能路灯的核心部件，负责将太阳能转化为电能进行储存。
太阳能电池板的配置需要根据照明需求确定所需的电能输出量。
一般来说，城市道路的路灯需要较高的电能输出量，而公园、社区等场所的路灯可以适当降低电能输出量。
太阳能电池板的配置可以使用以下计算公式：功率=照度×面积×转换效率其中，照度表示单位面积上的太阳能辐射能量，单位为光瓦特（W/m²）；面积表示太阳能电池板的面积，单位为平方米；转换效率表示太阳能电池板的能量转换效率，一般取值为0.15-0.20。
3.蓄电池：蓄电池负责储存太阳能电池板产生的电能，以供夜间照明使用。
蓄电池的配置需要根据夜间照明时间和功能需求确定所需的储能量。
夜间照明时间越长，蓄电池的储能量需求就越大。
蓄电池的配置可以使用以下计算公式：容量=需求电流×使用时间其中，需求电流表示路灯的电流需求，单位为安培（A）；使用时间表示夜间照明时间，单位为小时（h）。
4.灯具：灯具是太阳能路灯中的光源，负责发出照明光。
灯具的配置需要根据照明需求确定所需的光束角、光源功率等参数。
光束角决定了灯具的照明范围，光源功率决定了灯具的亮度。
灯具的配置可以根据实际情况选择适当的灯具型号和数量，以满足照明需求。
总结起来，太阳能路灯的配置需要考虑照明需求、太阳能电池板、蓄电池和灯具等因素。
根据照明需求确定所需的太阳能电池板功率和面积，以及蓄电池的容量。
同时，根据照明需求选择适当的灯具型号和数量。
专业路灯计算书(带公式)
10
道路级别
车道数 （条） 大于等于6 小于6 大于等于6 小于6 大于等于4 小于4 大于等于4 小于4 大于等于2 小于2 大于等于2 小于2 道路宽度 （m） 路灯间距 （m） 路灯面积 电压降 （%/A km） 0.909 0.547 0.373
灯具功率 照明功率密 （W）-高 度值 压钠灯 1.05 1.25 0.7 0.85 0.7 0.85 0.45 0.55 0.55 0.6 0.45 0.5 21.6 30 648 618.5 736.4 412.4 500.7 412.4 500.7 265.1 324.0 324.0 353.5 265.1 294.5
红色的需要填写，蓝色的是设计需要的数据 先弄清楚道路等级和灯具的设计参数 非截光型 Hx（m） S（m） 0 0 0
路灯照度计算 39 20 30 2 300 120
投光灯照度计算 12250 50 0.049 5000 备注，停车 场和交汇区 适用本公式
泄露电流 电缆长度 （mA/km） （km） 56 62 70 0.5 0.5 0.5
线路电流（A） 5 5 5
总电压降 总泄露电 流 （%） （mA） 2.2725 28 1.3675 0.9325 31 35
注：线路电压降需满足小于5%，漏电整定值要大于2倍泄露电流计算值
中高杆灯与路口适用配合表 路口设置灯 每套灯具光 路灯最大 每套灯具的 最低照度交汇口 杆的数量 源数量 面积值 功率（W） （Lx） （个） （个） （m2） 路口 (m*m)
2 2 3 4 4 4
2 3 3 3 4 6
400 400 400 400 400 400
50 50 50 50 50 50
653.1 979.6 1469.4 1959.2 2612.2 3918.4
太阳能路灯配置计算方法
太阳能路灯的配置计算方法可以基于以下几个关键因素进行考虑：
1. 光照需求：首先需要确定路灯所需的光照强度和持续时间。
这取决于路灯所在区域的安全要求和使用环境。
一般而言，在城市道路上，光照强度为10-20勒克斯（lx）是比较常见的标准。
2. 太阳能电池板功率计算：根据所需光照强度和道路长度来计算太阳能电池板的功率。
功率可以通过下述公式计算：
太阳能电池板功率= 路灯所需总光照强度× 路灯数量/ 太阳能电池板效率
太阳能电池板效率是指将太阳光转换为电能的效率，一般可取12-18%之间的值。
3. 蓄电池容量计算：选择合适的蓄电池容量，以确保在连续阴雨天气或多日无太阳光照的情况下，路灯能够正常运行。
蓄电池容量的计算可以使用以下公式：
蓄电池容量= （夜间负载功率× 连续无太阳光照天数）/（蓄电池充放电效率× 备用电量）
连续无太阳光照天数和备用电量的数值可以根据具体需求和地区气候条件进行评估。
4. 控制器和逆变器选择：根据所选太阳能电池板功率和蓄电池容量，选择合适的太阳能控制器和逆变器，以确保能源的高效转换和存储。
5. 具体布局和设计：最后，根据道路的布局和要求，确定安装太阳能电池板和灯具的位置，以及电缆和连线的路径。
需要注意的是，这些计算方法提供了基本的指导，但实际的太阳能路灯配置还需要考虑现场的实际情况，例如地理位置、日照时间、使用环境等因素，建议在设计和安装过程中咨询专业的工程师或相关专家，以确保太阳能路灯系统能够满足实际需求，并获得最佳性能。
太阳能路灯配置的计算公式
太阳能路灯配置的计算公式
一：首先计算出电流：
如：12V蓄电池系统；30W的灯2只，共60瓦。
电流＝60W÷12V＝5A
二：计算出蓄电池容量需求：
如：路灯每夜累计照明时间需要为满负载7小时（h）；
（如晚上8：00开启，夜11：30关闭1路，凌晨4：30开启2路，凌晨5：30关闭）
需要满足连续阴雨天5天的照明需求。
（5天另加阴雨天前一夜的照明，计6天）
蓄电池＝5A×7h×（5＋1）天＝5A×42h＝210AH
另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。
所以[FS:PAGE]210AH也只是应用中真正标准的70％左右。
三：计算出电池板的需求峰值（WP）：
路灯每夜累计照明时间需要为7小时（h）；
★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。
WP÷17.4V＝（5A×7h×120％）÷4.5h
WP÷17.4V＝9.33
WP＝162（W）
★：4.5h每天光照时间为长江中下游附近地区日照系数。
长江中上游一般为5h。
另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右。
所以162W也只是理论值，根据实际情况需要有所增加。
路灯杆重量计算公式
路灯杆重量计算公式在城市的道路上，路灯杆是必不可少的设施，它们不仅能够提供照明，还能够美化城市的风景。
然而，路灯杆的重量是一个非常重要的参数，它直接关系到路灯杆的安装和使用。
因此，我们需要有一个准确的计算公式来计算路灯杆的重量。
路灯杆的重量主要由杆体和附件组成，其中杆体是主要的构成部分。
杆体的重量可以通过以下公式来计算：W = π/4 (D^2 d^2) L ρ。
其中，W表示杆体的重量，π是圆周率，D表示杆体的外径，d表示杆体的内径，L表示杆体的长度，ρ表示杆体材料的密度。
在这个公式中，D^2 d^2表示杆体的截面积，L表示杆体的长度，ρ表示杆体材料的密度。
这个公式可以很好地描述杆体的重量与其尺寸和材料的关系。
除了杆体的重量，路灯杆上还会安装一些附件，比如灯头、电缆等。
这些附件的重量可以通过以下公式来计算：W' = Σwi。
其中，W'表示附件的总重量，Σwi表示所有附件的重量之和。
通过以上两个公式，我们可以计算出整个路灯杆的总重量：Wtotal = W + W'。
通过这个公式，我们可以很准确地计算出路灯杆的总重量，从而为路灯杆的安装和使用提供重要的参考数据。
在实际的工程中，我们可以根据具体的情况选择不同的材料和尺寸来设计路灯杆，从而满足不同的使用要求。
比如，如果需要更轻的路灯杆，可以选择轻质材料或者减小杆体的尺寸；如果需要更坚固的路灯杆，可以选择更坚固的材料或者增加杆体的尺寸。
通过这个公式，我们可以很方便地进行设计和选择。
除了计算路灯杆的重量，我们还需要考虑路灯杆的安装和使用环境。
比如，如果路灯杆需要安装在高风区域，我们需要考虑风载荷对路灯杆的影响；如果路灯杆需要安装在潮湿的环境中，我们需要考虑腐蚀对路灯杆的影响。
通过综合考虑这些因素，我们可以更好地设计和选择路灯杆，从而确保其安全和可靠的使用。
总的来说，路灯杆的重量是一个非常重要的参数，它直接关系到路灯杆的安装和使用。
通过上面的公式，我们可以很准确地计算出路灯杆的重量，从而为路灯杆的设计和选择提供重要的参考数据。
路灯接地计算
路灯配电系统若干问题昀撰讨2010-04-26 11:37:23| 分类：默认分类阅读200 评论0 字号：大中小订阅 .摘萋通过一路灯照明工程实例．探讨了路灯配电系统中的单相接地保护灵敏度枝验、保护设置、接地型式选择等问题。
路灯的保护应包括两级：配电线路干线保护和灯具短路保护，在TN—S 系统中，路灯配电干线开关可选用B类断路器，在1Tr系统中，可选用RCD或其组合电器。
每个灯具处宜设置短路保护，TN-S中可选用熔断器，在1Tr系统中，当接地电阻值较大时，可选用RCD作灯具的短路保护。
路灯不宜采用TN--C系统，可考虑采用II类绝缘设备。
关键词路灯灵敏度接地故障 L—N短路接地型式RCD (漏电保护嚣) I D 类设备l 引言相对于室内照明而言，室外路灯照明的安装及敷设环境较差，线路距离较长，可达1 000m 以上，负荷分散但容量不大。
我国虽于1992年就颁布了行业标准《城市道路照明设计标准》(cJJ 45—91)(以下简称《路灯规范》)，但因当时条件限制，规范未能就路灯照明配电系统作出更为详尽而完善的规定随着我国城市及道路建设的快速发展，对于路灯照明的深入研究已迫在眉睫。
路灯配电系统的以下几个问题尤其值得关注：①单相短路；②灵敏度校验；③保护设置；④接地型式等。
2 工程实例某城市道路照明由一台SG—10／0AkV，100kV·A。
D,yn一11( =4．5％)箱变供电。
箱变内带3m长LMY-4(40x4)低压母线。
系统短路容量S =200MV·A。
以箱变为起点，其中的一个路灯回路的线路长为990m，沿道路呈线状布灯(即中间无分支)。
路灯为金属灯杆(以下未指明的均同此)，纵向布置间距为30m (该回路共有990／30=33套灯具)，灯杆高为10m。
灯具为220V、25OW高压钠灯(自带电容补偿，cosq)=0．85)，镇流器损耗为10％。
路灯以L1、L2、L3依次配电，灯杆内灯具引接线为BVV一3x2．5ram2。
路灯电路参数的与功率因数补偿的计算
路灯电路参数的与功率因数补偿的计算抚顺市路灯设施管理处刘建华随着科学技术的发展，城市道路照明光源的基本发展趋势是采用气体放电式发光源。
这种光源的功率低，光效高，光色好。
但是，它在电气性能上有一个突出的缺点，就是光源及配套电路呈感性负载，功率因数低，容易造成电压下降、电流增大，造成电能浪费，影响灯泡及镇流器的使用寿命，特别是路灯负荷是分散均匀的，不便于集中补偿。
因此，通过测量路灯电路参数即测量各部分电压，计算路灯功率因数，采用单灯补偿电容，已成为提高路灯功率因数最常用的方法。
例如４００Ｗ钠灯点灯电路（补偿前）测得各部分电压参数如下（图１）图1Ｕ（电源两侧电压）＝２３０Ｖ图3Ｐ＝ＵＩ１ｃｏｓφ１＝ＵＩｃｏｓφＰ/Ｕ＝Ｉ１ｃｏｓφ１＝Ｉｃｏｓφｃｏｓφ＝０．９补偿后的功率因数。
根据补偿后矢量图得出：ＩＣ＝Ｉ１ｓｉｎφ１－Ｉｓｉｎφ＝Ｉ１ｃｏｓφ１ｔｇφ１－ＩｃｏｓφｔｇφＵＬ（镇流器两侧电压）＝２０８ＶＵＲ（钠灯两侧电压）＝９８Ｖ计算：根据电压三角形矢量图求ｃｏｓφ１图2ｃｏｓφ１＝ＵＲ/Ｕ＝98/230＝０．４２６φ１＝６４０４６＇ｔｇφ１＝ＵＬ/ＵＲ＝(208/98)２．１２２计算补偿电容，根据电路图３得出：＝Ｐ/Ｕ（ｔｇφ１－ｔｇφ）又因为ＩＣ＝Ｕ/ＸC＝ＵωＣＵωＣ＝（ｔｇφ１－ｔｇφ）Ｃ＝Ｐ/ωＵ2（ｔｇφ１－ｔｇφ）＝400/2πfＵ2（２．１２２－０．４８７）＝400/(2*3.14*2302)（２．１２２－０．４８７）＝３．９×１０－５（Ｆ）＝３９（μＦ）通过测量各部分电压，可以计算功率因数及补偿电容，方法简单易行。
选择电容器时，使ＩＣ＝Ｉ１ｓｉｎφ１时，则可使Ｉ和Ｕ同相，Ｉ达到最小，而ｃｏｓφ＝１达到最大，如果电容选得过大，即ＩＣ＞Ｉ１ｓｉｎφ１，这时总电流Ｉ将超前电压Ｕ，而ｃｏｓφ反而会下降。
一般并联电容时ｃｏｓφ不必提高到１，而以达到０．９为宜。
配电缆计算公式
配电缆计算公式以配电缆计算公式为标题，我们将深入探讨配电缆的计算方法和相关知识。
在电力系统中，配电缆的选择和计算是非常重要的一环，它关系着电力输送的效率和安全性。
下面我们将从配电缆的选择、截面积计算以及电缆损耗的计算三个方面进行详细的介绍。
一、配电缆的选择在选择合适的配电缆时，我们需要考虑以下几个关键因素：1. 电流负荷：根据负荷电流的大小，我们可以确定所需的导体截面积。
通常情况下，电缆的截面积应能够承受所需的负荷电流而不超过其额定电流。
2. 电压降：电缆输送电能时会存在一定的电压降，这会导致电能损耗。
因此，在选择配电缆时，需要根据输送距离和负荷电流来计算电压降，以保证电能的有效输送。
3. 环境条件：不同的环境条件会对电缆的选择产生影响。
例如，在高温或潮湿的环境中，我们需要选择具有耐高温或防潮性能的电缆。
二、截面积计算确定了负荷电流后，我们可以根据以下公式来计算所需的导体截面积：S = I / (K * J)其中，S为导体截面积，单位为mm²；I为负荷电流，单位为A；K 为电缆的载流量系数，取决于电缆的敷设方式；J为允许的电流密度，单位为A/mm²。
三、电缆损耗的计算电缆在输送电能过程中会产生一定的损耗，我们可以通过以下公式来计算电缆的损耗：P = R * I²其中，P为电缆的损耗功率，单位为W；R为电缆的电阻，单位为Ω；I为负荷电流，单位为A。
通过以上的计算公式，我们可以准确地选择合适的配电缆，并计算出其截面积和损耗。
在实际应用中，我们还需考虑电缆的绝缘性能、耐磨性能等因素，以确保电能的安全传输。
需要注意的是，以上公式仅适用于正常工况下的配电缆计算。
在特殊情况下，如电缆敷设在地下、海底或高海拔地区等，还需考虑其他因素对电缆的影响，并进行相应的修正计算。
总结起来，配电缆的计算是电力系统设计中至关重要的一环。
通过合理选择电缆、准确计算截面积和损耗，可以保证电能的高效输送和安全运行。
