先张法预应力空心板施工1制梁台座、台面及底座设置先张空心板张拉台座采用钢筋混凝土重力墩台式台座。

台座采用C25混凝土,台面混凝土为C25,厚度20cm。

先张梁横梁采用40×50×260cm组焊钢梁。

先张梁台座面上采用5mm厚钢板焊铺于混凝土台面上。

台座宽度与梁体底宽相同,设置长度已考虑斜交梁的预制。

为防止施工时台座出现沉降及位移,在台座施工前对张拉端及固定端台座地基进行加固,并在牛腿两侧及台面上每片梁中间布设水准点,初期每天观测一次,若连续三天出现大于1mm的不均匀沉降时,采取必要的措施对台座进行加固;若初期无沉降或出现均匀沉降,可适当延长观测时间。

沉降趋于稳定后定期观测,发现异常,及时解决。

2模板制作及安装梁体的外模均采用厂制大块定型钢模板,面板采用6mm厚冷轧板,后背∠56×50角钢及[12槽钢。

模板每节长5m,模板的周转期按1d计算。

安装前和拆除后除锈并涂刷脱模剂。

内模采用定型活动式组合型钢模板。

梁体的外模板安装均用边包底办法:下口用钢支架支撑或木楔加撑牢靠,上口用螺杆拉接,用斜撑将模板调整顺直。

内模采用特殊加工的定型活动式组合钢模板,分1.5m和1m长两种规格。

模板位置靠定位钢筋控制,内部支撑用钢筋定型架支牢。

为保证顶板厚度,内模上用特制的垫块与顶板钢筋支撑牢固,在施工中由专人负责检查加固定位。

为保证内模的顺利拆除,内模每次使用前必须清理并刷脱模剂;外模板安装及拆除均用25t龙门吊起吊。

3钢筋加工钢筋加工在加工棚内集中加工,小平板运至现场绑扎制作成型。

在钢筋加工棚内,加工成型的钢筋必须分类堆放,并做好标识,内容包括规格、型号、用途等,堆放时下垫枕木。

进场钢筋应按《规范》要求分批验收及复检,每批(同品种、同等级、同一截面尺寸、同炉号、同厂家生产的60t为一批)内任选三根钢筋,各截取一组试样用于拉力、冷弯及焊接试验。

对于检查合格的产品妥善地放置于钢筋堆放场内,保证不锈蚀,不腐蚀。

先张法的主要施工工序

先张法的主要施工工序

先张法的主要施工工序
先张法是在台座或钢模上先张拉预应力筋并用夹具临时固定,再浇混
凝土,待混凝土达到一定强度后,放松并切断预应力筋,通过预应力
筋与混凝土之间的黏结力使混凝土产生预压应力的施工方法。

其主要施工工序如下:
1. 台座准备:包括台座的选址、设计和建设。

2. 预应力筋的铺设:在台座上铺设预应力筋,根据设计要求进行预应
力筋的布置和固定。

3. 预应力筋的张拉:使用专用的张拉设备对预应力筋进行张拉,使其
达到设计要求的预应力值。

4. 模板安装:在预应力筋张拉完成后,安装模板,进行混凝土的浇
筑。

5. 混凝土浇筑:在模板安装完成后,进行混凝土的浇筑,注意控制混
凝土的质量和浇筑速度。

6. 养护:混凝土浇筑完成后,进行养护,确保混凝土的强度和质量。

7. 预应力筋的放松:在混凝土强度达到设计要求后,放松预应力筋,
使其与混凝土之间产生预压应力。

8. 切断预应力筋:在放松预应力筋后,切断多余的预应力筋,完成施工。

需要注意的是,先张法的施工过程需要严格控制各个工序的质量和时间,
确保施工质量和安全。

同时,在施工过程中需要注意安全防护,避免发生意外事故。

预应力施工方法和操作规程

预应力施工方法和操作规程

预应力施工方法和操作规程预应力施工是一种在工程结构中预先施加应力的技术,通过对混凝土或钢材等材料施加一定的预压力,来提高结构的承载能力、抗裂性能和耐久性。

预应力施工方法多种多样,每种方法都有其独特的操作规程和注意事项。

下面将详细介绍几种常见的预应力施工方法和操作规程。

一、先张法预应力施工先张法是在浇筑混凝土之前,先将预应力筋张拉到设计应力,然后用夹具将其固定在台座或钢模上,再浇筑混凝土。

待混凝土达到一定强度(一般不低于设计强度的 75%),放松预应力筋,借助预应力筋与混凝土之间的粘结力,使混凝土产生预压应力。

1、施工工艺流程(1)台座准备:台座应具有足够的强度、刚度和稳定性,其表面应平整光滑。

(2)预应力筋铺设:将预应力筋按照设计要求铺设在台座上,并用夹具固定。

(3)张拉预应力筋:采用千斤顶等设备对预应力筋进行张拉,张拉应力应符合设计要求。

(4)支模、绑扎钢筋:安装模板,并绑扎普通钢筋。

(5)浇筑混凝土:浇筑混凝土时应注意振捣密实,避免碰撞预应力筋。

(6)养护:混凝土浇筑完成后,应进行养护,保证混凝土强度的增长。

(7)放松预应力筋:当混凝土强度达到设计要求后,放松预应力筋。

2、操作规程及注意事项(1)预应力筋的张拉应采用双控,即控制应力和伸长值。

实际伸长值与理论伸长值的差值应在 6%以内。

(2)台座两端应设置防护设施,防止预应力筋断裂伤人。

(3)放松预应力筋时,应分阶段、对称、均匀地进行,避免构件产生过大的偏心受力。

(4)施工过程中应定期对千斤顶、油压表等设备进行校验和维护。

二、后张法预应力施工后张法是先浇筑混凝土,待混凝土达到设计强度的 75%以上后,在预留孔道中穿入预应力筋,然后进行张拉并锚固,最后进行孔道压浆和封锚。

1、施工工艺流程(1)预留孔道:在浇筑混凝土时,按照设计要求预留孔道,可采用预埋波纹管、钢管或胶管等。

(2)穿束:将预应力筋穿入预留孔道。

(3)张拉预应力筋:采用千斤顶对预应力筋进行张拉,张拉顺序应符合设计要求。

预应力梁先张梁张拉台座设计与检算

预应力梁先张梁张拉台座设计与检算

预应力梁先张梁张拉台座设计与检算对于预应力先张梁、板需设计先张工作台座,张拉工作台座应按张拉工艺要求制作,根据施工现场具体情况下面介绍两种常见的预应力混凝土先张法台座设计及检算方法和台座设计及检算方法。

预应力混凝土先张法台座设计及检算1、预应力墩式台座设计及检算墩式台座由传力墩、台座墩、台面和端横梁等组成,其构造取台座O点的力矩(即台座板与台面结会点),并忽略土压力的作用,则平衡力矩:M r=G1l1+ G2l2倾覆力矩:M oV=Nh1抗倾覆力矩安全系数K应满足以下条件:K=M r/M DV=(G1l1+G2l2)/(Nh1)≥1.5其中:G1 台座外部分的重力(传力墩牛腿受力)l1 G1点O点的水平距离G2 台座部分的重力点O点的水平距离P cp= rHtg2(45。

+ф/2)-rHtg2(45。

-ф/2) P′=hPф/H式中:Nˊ台面的抵抗力、KN/m 当混凝土强度为10~15MP a时,台面厚d=60mm Nˊ=150~200KN/md=80mm Nˊ=200~250KN/md=100mm Nˊ=250~300KN/mF 混凝土台座与土的摩阻力μ磨擦系数,对黏性土μ=0.25~0.40,砂土μ=0.40,碎石μ=0.40~0.50E p′-------台座底和座面上土压力的合力r 土的容重ф土的内磨擦角,粉质黏性土ф=30°;细砂ф=20º~30º;中砂ф=30º~40ºH 台座的埋设深度h--------------台座板厚度B-----------台座宽度按偏心受力构件计算,如为大偏心,则按下式计算N≤f cm bx+f yˊA gˊ- f y A g式中:N 作用于外伸部分的轴力cmQ= qL /2ι= Q/A≤f V钢横梁应有足够的刚度,以减少张拉预应力钢绞线时预应力损失,钢横梁变形值按下式检算:W max=5qL4/(384EI)≤[W]=L/400如不能满足,应增强钢横梁刚度式中:M 钢横梁跨中最大弯矩q 承力钢板传给每根钢横梁的均布荷载q=N/VW 钢梁截面抵抗矩f 钢材的抗拉、抗弯强度Q 作用于钢梁端部的剪力ι作用于钢梁端部的剪应力f v 钢材的抗剪强度设计值A 钢横梁的截面积W max 钢梁的挠度E 钢材的弹性模量I 钢梁的惯性矩[W] 钢梁的允许挠度应小于L/400⑤台面水平力计算台面一般是在夯实的碎石垫层上浇筑一层厚度为6~10cm的混凝土而成,其水平承载力可按下式计算:p=(фAf v)/(K1K2)式中:ф轴心受压纵向弯曲系数,一般取1A 台面截面积f v混凝土轴心抗压强度设计值K1起载系数,取1.25K2 考虑台面截面不均匀和其它影响因素的附加安全系数,取1.52、预应力槽式台座设计检算槽式台座一般由锚固端柱、张拉端拉、传力柱及上、下横梁受力构件。

先张法台座设计及施工

先张法台座设计及施工

先张法台座设计及检算张拉台座是先张法施以预应力的主要设备,它承受预应力筋在构件制作时的全部张拉力。

张拉台座必须具有足够的强度和刚度,其抗倾覆安全系数应≥1.5,抗移系数应≥1.3。

同时固定横梁与活动横梁必须有足够的刚度,受力后挠度应不大于钢梁的最大挠度。

先张法是在台座上张拉预应力钢材,然后浇筑水泥混凝土以形成预应力构件的施工方法。

先张法台座按构造形式分为框架式、槽式、墩式,施工中以框架式台座应用最广。

我项目部共预制先张空心板梁314片,其中20米空心板梁72片、18.2米空心板梁42片、13米空心板梁120片、10米空心板梁80片。

现以20米空心板梁的应力状态对先张台座进行验算。

20米先张空心板梁,预应力筋采用1860Mpa低松弛钢绞线,单根钢绞线张拉控制应力1395Mpa,空心板梁设计规格普遍为19.96m(长)*1.49m(宽)*0.9m(高),单块中梁配置18根钢绞线、边梁配置20根钢绞线。

经方案选择采用框架式台座。

1、设计依据及设计要求1.1设计依据(1)技术资料。

该桥工程设计图纸及有关文件。

(2)规范、标准《公路桥涵设计通用规范》JTJ021-89《公路桥涵施工技术规范》JTJ041-20001.2设计要求要求空心板梁预应力钢绞线强度标准值达到1860Mpa,张拉控制应力1395Mpa。

2.台座设计2.1台座形式采用框架式台座,根据施工及进度要求,并排设7槽长线台座,台座设计长度为90m,宽度为18.76m。

每线可同时生产4片空心板梁,台座需承受391t 的张拉力。

先张法框架式台座见附图。

2.2台座结构设计及验算2.2.1结构设计台座设置6根通长纵梁(传力柱),台座纵梁规格均为400mm(宽)*800mm (高),配8根Φ25螺纹钢筋和φ10@200箍筋。

两头设立端承台,规格5000mm (宽)*1500mm(高)。

每4.5m设置一道300mm(宽)*500mm(高)横向连系梁,共十九道,横系梁主筋为6根Φ14mm 螺纹钢,箍筋为φ8@200.混凝土强度均为C30。

先张法法预应力施工

先张法法预应力施工

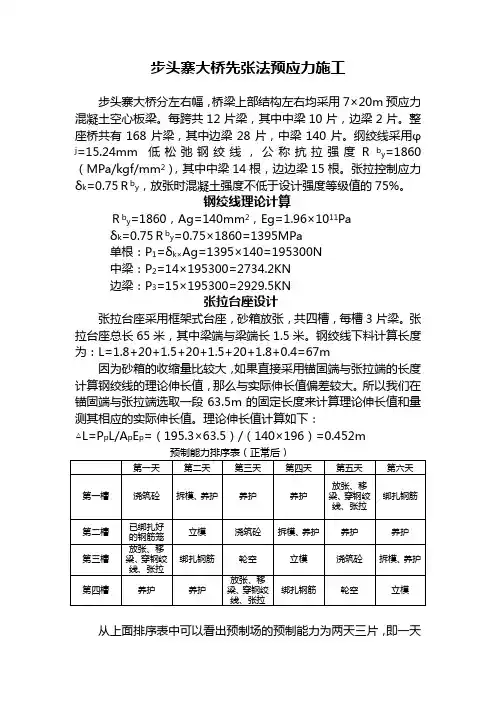

步头寨大桥先张法预应力施工步头寨大桥分左右幅,桥梁上部结构左右均采用7×20m预应力混凝土空心板梁。

每跨共12片梁,其中中梁10片,边梁2片。

整座桥共有168片梁,其中边梁28片,中梁140片。

纲绞线采用φj=15.24mm 低松弛钢绞线,公称抗拉强度Rb y=1860(MPa/kgf/mm2),其中中梁14根,边边梁15根。

张拉控制应力δk=0.75Rb y,放张时混凝土强度不低于设计强度等级值的75%。

钢绞线理论计算Rb y=1860,Ag=140mm2,Eg=1.96×1011Paδk=0.75Rb y=0.75×1860=1395MPa单根:P1=δk×Ag=1395×140=195300N中梁:P2=14×195300=2734.2KN边梁:P3=15×195300=2929.5KN张拉台座设计张拉台座采用框架式台座,砂箱放张,共四槽,每槽3片梁。

张拉台座总长65米,其中梁端与梁端长1.5米。

钢绞线下料计算长度为:L=1.8+20+1.5+20+1.5+20+1.8+0.4=67m因为砂箱的收缩量比较大,如果直接采用锚固端与张拉端的长度计算钢绞线的理论伸长值,那么与实际伸长值偏差较大。

所以我们在锚固端与张拉端选取一段63.5m的固定长度来计算理论伸长值和量测其相应的实际伸长值。

理论伸长值计算如下:△L=P p L/A p E p=(195.3×63.5)/(140×196)=0.452m预制能力排序表(正常后)第一天第二天第三天第四天第五天第六天第一槽浇筑砼拆模、养护养护养护放张、移梁、穿钢绞线、张拉绑扎钢筋第二槽已绑扎好的钢筋笼立模浇筑砼拆模、养护养护养护第三槽放张、移梁、穿钢绞线、张拉绑扎钢筋轮空立模浇筑砼拆模、养护第四槽养护养护放张、移梁、穿钢绞线、张拉绑扎钢筋轮空立模从上面排序表中可以看出预制场的预制能力为两天三片,即一天1.5片。

先张法预应力混凝土施工工艺

先张法预应力混凝土施工工艺

达到一定强度(一般不低于设计强度的75%),预应力筋
和混凝土之间有足够的粘结力时,放松预应力筋,借助粘 结力,对混凝土施加预压应力的施工方法。 先张法生产可采用台座法和机组流水法。其中,台座 法应用较广。
先张法施工顺序图
(a)
4
2
1
3
(b)
(c)
(a)张拉预应力筋;(b)浇注混凝土;(c)放松预应力筋
1-台座;2-预应力筋;3-夹具;4-构件
台座法工艺流程图
设计、制作台座 支底模、施工准备
预应力筋制作
放预应力筋、绑扎非预应力筋 张拉预应力筋 支侧模 浇注混凝土 养护、拆模 制作水泥浆试块 调整初应力
张拉机具标定
构件堆放
构件出槽
放松预应力筋
压混凝土试块
台座法工艺流程
1.先张法设备系统 (1)台座
(3)张拉
张拉力: 根据设计的张拉控制应力 σ 张拉注意事项:
con预应力筋的截面积Ap和张拉程
序中所规定的超张拉系数m即可按下式计算出预应力筋的张拉力:
N j ms con Ap
(1)对称张拉 (2)平稳操作 (钢筋的张拉力,一般用伸长值校核。当实测伸长值与
(2)夹具
(3)张拉设备
(1)台座
分类:墩式、槽式、桩式
墩式台座由台墩、横梁、牛腿及
台面组成,一般用于生产中小型构件 如屋架、空心板等,其长度通常为 100~150m。墩式台座有简易墩式台座、 重力墩式台座、构架式台座和桩基构 架式台座四种形式,可根据其特点及 应用条件选择。
槽式台座一般由钢筋混凝土传力
3.混凝土浇筑和养护
混凝土的浇筑应在预应力筋张 拉、钢筋绑扎和支模后立即进行, 一次浇筑完成。浇筑时,混凝土应 振捣密实,振动器不应碰撞预应力 筋,以避免引起预应力损失。 混凝土可采用自然养护或湿热养护。 但应注意,当采用湿热养护时,由于混 凝土和预应力筋的线膨胀系数不同,在 温度升高时台座长度变化较小而预应力 筋伸长,将引起预应力损失。这种温差 预应力损失如果是在混凝土逐渐硬结时 形成,则永远不能恢复。

先张法预应力重力式张拉台座设计

先张法预应力重力式张拉台座设计

先张法预应力重力式张拉台座设计一、概况由我公司施工的S318-4合同段共有五座大桥,一座中桥,20米先张法预应力空心板232片,集中预制,本文就先张法重力式台座的结构设计,实例计算等介绍如下:二、结构设计1、重力式台座由端部重力墩,牛腿,台面加厚部分和台面组成(见后附图一)。

重力式台座的计算稳定性包括:①抗倾覆能力,抗倾覆能力以台座的抗倾覆安全系数K表示(K≥1.5)②水平抗滑移能力,抗滑移能力以台座水平抗滑移安全系数R表示(R≥1.3)2、计算过程台座稳定性验算分四步:Ⅰ.抗倾覆验算考虑到混凝土台墩和台面相互作用的顶点角部会出现因应力集中而出现的局部破损现象,所以抗倾覆点O设在台面加厚部分端部下4~5cm处:K=M1/M≥1.5其中M—张拉力产生的倾覆力矩M=T*e式中:T—最大张拉力合力,即设计中刚绞线拉力的合力e—张拉力合力T的作用点到倾覆转动点O的力臂M1—抗倾覆力矩M1=G1L1+G2L2 ,(土压力产生的抗倾覆力矩很小忽略不计)式中:G1—传力墩自重L1—传力墩重心至倾覆转动点O的力臂G2—传力墩外伸台面加厚部分的自重L2—传力墩外伸台面加厚部分至倾覆转动点O的力臂Ⅱ.抗滑移验算R=T1/T≥1.3其中:T—张拉力的合力T1—抗滑移力,T1=N+E p+F式中:N—台面反力E p—土压力的合力F—摩阻力Ⅲ.传力墩牛腿配筋计算(按钢筋混凝土牛腿配筋计算)和裂缝开裂验算Ⅳ.台面加厚部分配筋计算(按钢筋混凝土偏心受压构件计算)Ⅴ.张拉横梁计算(受力后横梁挠度δ≤2mm)①采用混凝土横梁:按钢筋混凝土深受弯构件中的短柱计算②采用金属横梁:结构力学挠度演算三、计算实例⒈技术参数:我标段施工的20米空心板中,中板14根刚绞线,边板15根钢绞线,空心板底宽99cm,刚绞线采用¢j15.24,ASTM A416-92标准270级,标准强度为Ryb=1860MPa 张拉控制应力δcon=0.75Ryb=1395M Pa,钢绞线面积140mm2,单根张拉力为195.3KN,则最大张拉力合力为T=15*195.3KN=2929.5KN,根据初算选定台座几何尺寸(后附图二、图三)。
