2019年中考物理真题分类汇编——电与磁作图专题1.（2019凉山州，27）如图所示，当开关闭合后，弹簧的长度变长，请在图中标出电源的正极和通电螺线管的N极。
2.（2019乐山，36）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。
闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
3.（2019黔西南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
4.（2019淮安，21）在图内虚线框中，标出通电螺线管磁极的名称。
5. (2019扬州，24）如图，请标出磁感线的方向及静止小磁针的N 极。
6.（2019鄂州，21）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。
7.（2019重庆A卷，15）在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性。
8（2019临沂，31）根据图中磁感线的方向，在括号内用“+”或“-”标出电源的正极或负极。
9. (2019衡阳，19)地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N 极。
10.（2019德阳，16）如图所示，在图中标出静止在磁场中的小磁针的N 极和通电螺线管磁感线的方向。
11.（2019盐城，22）在图中画出过A 点的磁感线12.（2019武威，17）如图所示，请根据通电螺线管的N 、S 极判断磁感线的方向并标在虚线上；判断电源的“＋”、“－”极并标明在括号内。
13.（2019岳阳，18）请标出图中通电螺线管外部磁感线的方向，小磁针的N 极和电源的“+”极。
14.（2019威海，22）闭合开关S后小磁针的状态如图所示（小磁针黑色一端表示N极），请在图中括号内标出通电螺线管的N极和电源的“+”极。
15.（2019枣庄，27）在图中，请你标出小磁针的N极和A点的磁感线方向。
16.（2019内江，21）请在通电螺线管两端的括号内标出N，S极，并画出磁感线的方向。
17.（2019南京，22）根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。
18.（2019宜宾，14）如图所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹资长度缩短了，请在括号屮标出螺线管下端的极性（N或S）和电源上端的正、负极（＋或－）。
19.(2019怀化，29)如图所示，小磁针静止时左端为N极，请在括号内标出电源的“+”、“-”极。
20.（2019德州，19）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。
请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极。
21.（2019攀枝花，25）螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。
22.（2019潍坊，16.）如图所示，当开关闭合时，弹簧测力计示数变小。
（1）画出弹簧测力计对条形磁铁拉力的示意图；（2）在虚线框内用电路图符号画出电源。
23.（2019苏州，26）图中，请根据小磁针静止时的指向画出P点的电流方向并标出螺线管的N极24.（2019咸宁，27）开关S闭合后通电螺旋管和条形磁铁A之间磁感线的形状如图所示,请在图中标出三条磁感线的方向和条形磁铁A的两个磁极。
25.（2019菏泽，19）用箭头标出图中通电螺线管在A点产生的磁场方向。
26.（2019通辽，18）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。
请标出电磁铁上端的极性及电源正负极。
27.（2019黔东南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
28.（2019辽阳，24）A 、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向；（2 ）电源右端的极性（用“+ ”或“- ”表示）。
（3）电磁铁B上方小磁针的N极。
29.（2019无锡，24）请在图中的括号中标出通电螺线管右端磁极的极性。
30.（2019毕节，17）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
31.（2019昆明，19）请在图中将小磁针的北极涂黑，并以“N”表示。
32.（2019贵港，23）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向。
33.（2019新疆，19）请在图中标出电源的正、负极。
34.（2019随州，14）随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。
刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。
刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。
在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
35.（2019广安，22）标出小磁针的N、S极及磁感线的方向。
36.（2019巴中，28）根据图所示的通电螺线管，标出磁感线方向和小磁针北极。
37.(2019遂宁，20)请根据小磁针静止时S、N的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。
2019年中考物理真题分类汇编——电与磁作图专题答案1.（2019凉山州，27）如图所示，当开关闭合后，弹簧的长度变长，请在图中标出电源的正极和通电螺线管的N极。
2.（2019乐山，36）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。
闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
3.（2019黔西南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
4.（2019淮安，21）在图内虚线框中，标出通电螺线管磁极的名称。
5. (2019扬州，24）如图，请标出磁感线的方向及静止小磁针的N 极。
6.（2019鄂州，21）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。
7.（2019重庆A卷，15）在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性。
8（2019临沂，31）根据图中磁感线的方向，在括号内用“+”或“-”标出电源的正极或负极。
9. (2019衡阳，19)地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N极。
10.（2019德阳，16）如图所示，在图中标出静止在磁场中的小磁针的N 极和通电螺线管磁感线的方向。
11.（2019盐城，22）在图中画出过A 点的磁感线12.（2019武威，17）如图所示，请根据通电螺线管的N 、S 极判断磁感线的方向并标在虚线上；判断电源的“＋”、“－”极并标明在括号内。
13.（2019岳阳，18）请标出图中通电螺线管外部磁感线的方向，小磁针的N极和电源的“+”极。
14.（2019威海，22）闭合开关S后小磁针的状态如图所示（小磁针黑色一端表示N极），请在图中括号内标出通电螺线管的N极和电源的“+”极。
15.（2019枣庄，27）在图中，请你标出小磁针的N极和A点的磁感线方向。
16.（2019内江，21）请在通电螺线管两端的括号内标出N，S极，并画出磁感线的方向。
17.（2019南京，22）根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。
18.（2019宜宾，14）如图所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹资长度缩短了，请在括号屮标出螺线管下端的极性（N或S）和电源上端的正、负极（＋或－）。
19.(2019怀化，29)如图所示，小磁针静止时左端为N极，请在括号内标出电源的“+”、“-”极。
20.（2019德州，19）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。
请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极。
21.（2019攀枝花，25）螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。
22.（2019潍坊，16.）如图所示，当开关闭合时，弹簧测力计示数变小。
（1）画出弹簧测力计对条形磁铁拉力的示意图；（2）在虚线框内用电路图符号画出电源。
23.（2019苏州，26）图中，请根据小磁针静止时的指向画出P点的电流方向并标出螺线管的N极24.（2019咸宁，27）开关S闭合后通电螺旋管和条形磁铁A之间磁感线的形状如图所示,请在图中标出三条磁感线的方向和条形磁铁A的两个磁极。
25.（2019菏泽，19）用箭头标出图中通电螺线管在A点产生的磁场方向。
26.（2019通辽，18）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。
请标出电磁铁上端的极性及电源正负极。
27.（2019黔东南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
28.（2019辽阳，24）A 、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向；（2 ）电源右端的极性（用“+ ”或“- ”表示）。
（3）电磁铁B上方小磁针的N极。
29.（2019无锡，24）请在图中的括号中标出通电螺线管右端磁极的极性。
30.（2019毕节，17）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
31.（2019昆明，19）请在图中将小磁针的北极涂黑，并以“N”表示。
32.（2019贵港，23）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向。
33.（2019新疆，19）请在图中标出电源的正、负极。
34.（2019随州，14）随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。
刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。
2019年中考物理真题分类汇编——电流与电路专题(WORD版含参考答案)
2019年中考物理真题分类汇编——电流与电路专题1.(2019北京，22)如图所示，电流表的读数为 A。
2.(2019北京，24)如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带 （选填“同种”或“异种”）电荷，由于互相 （选“吸引”或“排斥”）而张开。
3.（2019齐齐哈尔，18）如图所示，在干燥的头发上多次梳过的塑料梳子，能吸引一些碎纸屑，这种现象叫做 ，塑料梳子是 （选填“导体”或“绝缘体”）。
4.（2019攀枝花，15）如图是活塞式抽水机的结构图，它是利用来工作的。
其中阀门B可以使水流沿着一个方向流动，这跟血管中静脉瓣的作用相近。
类似地在电学中，只让电流单向流动的元件有。
5.（2019攀枝花，18）如图所示，用绝缘细线将一重5N带负电的小球悬挂在天花板上，用不带电的小球B接触A后放在A球正下方的绝缘柱上。
A、B两球因带电而相互（填“排斥”或“吸引”）。
已知B球对A球作用力F的大小为3N，悬线竖直，A球处于静止状态，则A球受到的重力和力F 的合力大小为N。
6.（2019鸡西，16）学校为方便学生参加中考，给每位学生发放统一的学习用品，包括：①涂卡备用铅笔芯、②金属圆规、③橡皮、④塑料尺，以上物品属于导体的是 （填序号）；与头发摩擦过的塑料尺具有 的性质。
7.（2019北部湾，18）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________（选填“同种”或“异种”）电荷相互排斥。
把盛有水的纸锅放到火上加热，水沸腾了纸锅也不会燃烧，这是因为水沸腾时吸热，温度__________（选填“上升”、“下降”或“不变”）且低于纸的着火点。
8.（2019北部湾，21）如图所示，动车快速行驶时，其上方气流的速度_______（选填“大于”、“小于”或“等于”）下方气流的速度，从而产生向上的升力；车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是________联；动车采用了“再生电制动”技术，即在制动时，列车由于惯性仍会向前运动一段距离，带动发电机发电，将________能转化为电能。
2019年中考物理真题分类汇编——电功率专题(word版,含答案)
2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。
（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。
2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。
（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。
2019年中考物理真题分类汇编(六)22电功率图像分析专题

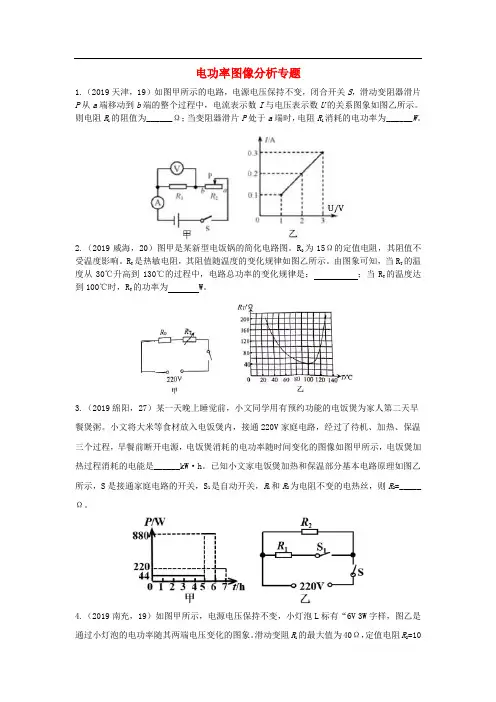

电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。
2.（2019威海，20）图甲是某新型电饭锅的简化电路图。
R0为15Ω的定值电阻，其阻值不受温度影响。
R T是热敏电阻，其阻值随温度的变化规律如图乙所示。
由图象可知，当R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到100℃时，R T的功率为W。
3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
4.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值___________Ω。
5.（2019达州，10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
则下列结果正确的是（）A．电源电压为20VB．R1的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W6.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。
(完整)中考物理专题训练-电学作图题(含答案),推荐文档

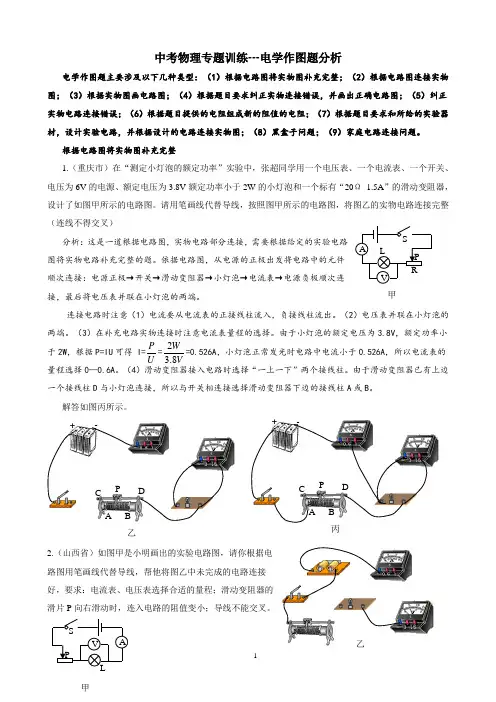

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。
