离子阱

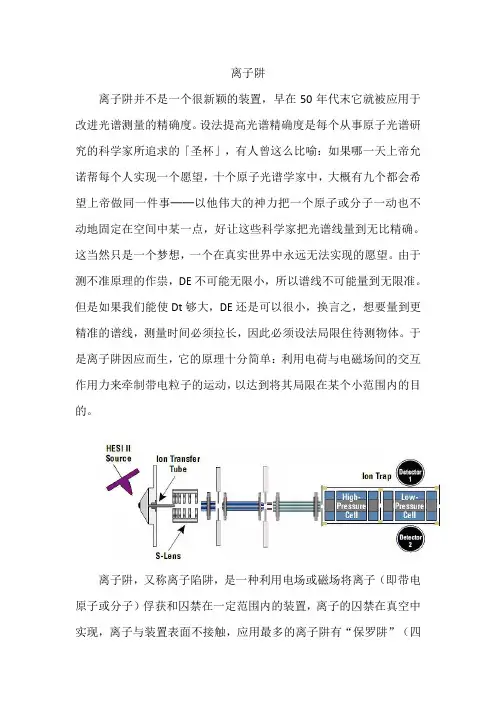

离子阱离子阱并不是一个很新颖的装置，早在50年代末它就被应用于改进光谱测量的精确度。
设法提高光谱精确度是每个从事原子光谱研究的科学家所追求的「圣杯」，有人曾这么比喻：如果哪一天上帝允诺帮每个人实现一个愿望，十个原子光谱学家中，大概有九个都会希望上帝做同一件事──以他伟大的神力把一个原子或分子一动也不动地固定在空间中某一点，好让这些科学家把光谱线量到无比精确。
这当然只是一个梦想，一个在真实世界中永远无法实现的愿望。
由于测不准原理的作祟，DE不可能无限小，所以谱线不可能量到无限准。
但是如果我们能使Dt够大，DE还是可以很小，换言之，想要量到更精准的谱线，测量时间必须拉长，因此必须设法局限住待测物体。
于是离子阱因应而生，它的原理十分简单：利用电荷与电磁场间的交互作用力来牵制带电粒子的运动，以达到将其局限在某个小范围内的目的。
离子阱，又称离子陷阱，是一种利用电场或磁场将离子（即带电原子或分子）俘获和囚禁在一定范围内的装置，离子的囚禁在真空中实现，离子与装置表面不接触，应用最多的离子阱有“保罗阱”（四极离子阱，沃尔夫冈·保罗）和“Penning阱”。
离子阱可以应用于实现量子计算机，量子计算机以粒子的量子力学状态，如原子的自旋方向等表示0和1，称为“量子比特”，离子阱利用电极产生电场，将经过超冷处理的离子囚禁在电场里，实现量子比特。
离子阱(Ion trap)，由一对环形电极(ring electrod)和两个呈双曲面形的端盖电极(end cap electrode)组成。
在环形电极上加射频电压或再加直流电压，上下两个端盖电极接地。
逐渐增大射频电压的最高值，离子进入不稳定区，由端盖极上的小孔排出。
因此，当射频电压的最高值逐渐增高时，质荷比从小到大的离子逐次排除并被记录而获得质谱图。
离子阱质谱可以很方便地进行多级质谱分析，对于物质结构的鉴定非常有用。
这种由一对环电极和两个双曲面端电极形成的离子阱称为三维离子阱，离子聚焦的位置是在中心的一个点上，具有比较大的空间电荷效应，常规的三维离子阱的离子存储数目为几千个。

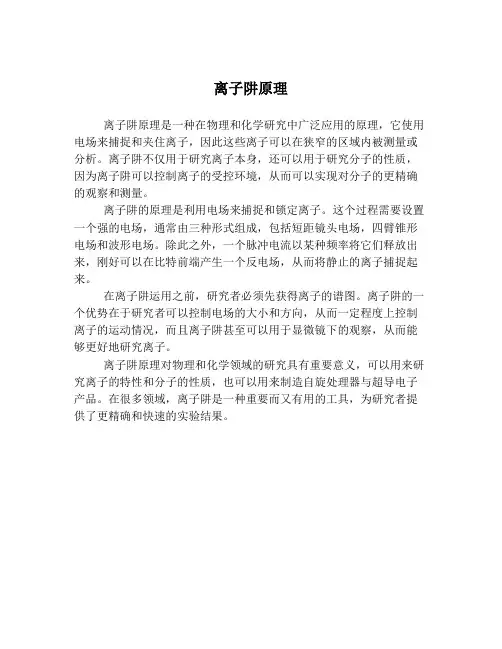

离子阱原理
离子阱原理离子阱技术是一种用于操纵和储存离子的方法，它在原子物理学、量子信息处理和精密测量等领域有着广泛的应用。
离子阱原理是基于离子在电场和磁场中的相互作用，通过调节电场和磁场的强度和方向，可以实现对离子的精确控制和操纵。
本文将介绍离子阱原理的基本概念、工作原理和应用。
离子阱原理的基本概念是利用电场和磁场对离子进行束缚和操纵。
在离子阱中，通常采用封闭的几何结构，通过在空间中建立稳定的电场和磁场，可以将离子束缚在特定的区域内。
离子在电场和磁场中受到的力的作用下，可以实现对离子的精确控制和定位，从而实现对离子的操纵和操作。
离子阱原理的工作原理是基于离子在电场和磁场中的受力情况。
在离子阱中，通过调节电场和磁场的强度和方向，可以实现对离子的加速、聚焦、分离和检测。
通过施加交变电场和静态电场，可以实现对离子的操纵和控制，从而实现对离子的储存和处理。
离子阱技术可以实现对单个离子的操纵和操作，具有极高的精确度和灵活性。
离子阱原理在原子物理学、量子信息处理和精密测量等领域有着广泛的应用。
在原子物理学中，离子阱技术可以用于研究原子和分子的结构和性质，从而推动原子物理学的发展。
在量子信息处理中，离子阱技术可以用于实现量子比特的存储和操作，从而实现量子计算和通信。
在精密测量中，离子阱技术可以用于实现高精度的质谱分析和频率标准，从而推动精密测量技术的发展。
总结一下，离子阱原理是一种用于操纵和储存离子的方法，它基于离子在电场和磁场中的相互作用，通过调节电场和磁场的强度和方向，可以实现对离子的精确控制和操纵。
离子阱技术在原子物理学、量子信息处理和精密测量等领域有着广泛的应用，具有重要的科学和技术价值。
希望本文可以帮助读者更好地了解离子阱原理及其应用，推动离子阱技术的发展和应用。
离子阱类质谱仪的基本工作原理
由公式（7），离子的轴向基频为
当 w z w z，0 1/2 z
z 0.318 ， 2 1.05 106 rad s-1
则
w z 0.5 0.318 2 3.14 1.05 106
离子阱类质谱是一类极其重要和应用 广泛的质谱分析方法，是化学及生物学分 析的基本工具，了解其工作的基本原理， 对于深入了解阱类质谱的设计构造，性能 指标，操作模式，参数优化和合理使用都 是基本的和必须的，其基本原理主要涉及 离子在四级场中对的运动规律的描述。
1. 仪器类型

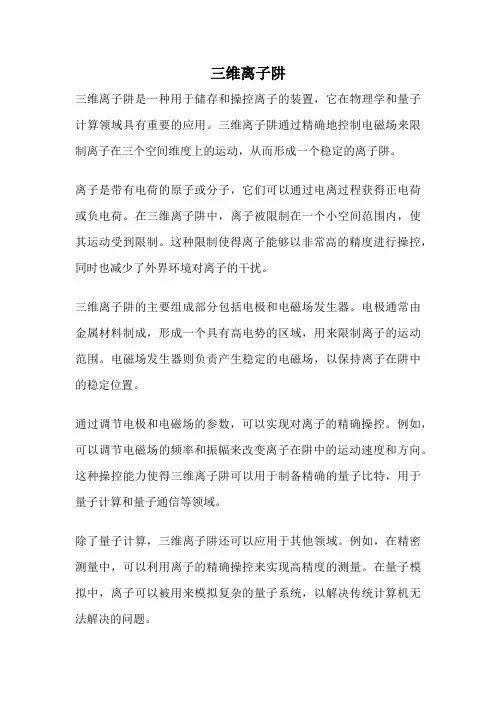

1.1三维离子阱
三维离子阱是较早出现的一种离子阱，由一 对环形电极和两个呈双曲面形的端盖电极组成， 两个端盖电极顶端开有小孔，作为离子出入的通 道。一般在环形电极上施加射频交流电压或再加 直流电压，以提供一个捕获离子的四级场，上下 两个端盖电极一般接地。三维离子阱的主要缺陷 是双曲面电极加工组装困难，且离子捕获在阱中 心的一个空间点上，捕获效率受到限制，另外存 在着空间电荷效应，质谱的分辨率很难提高。
图9.swift信号（a）频域波形；（b）时域 波形
4.2激发裂解
该操作是对隔离出来的离子，通过共振激发
进行裂解，以产生碎片离子用于进行母离子的结 构分析MS/MS。操作过程是，加一可以是任意频 率的辅助交流信号，当频率确定后，工作位点便 （ qz=221/2wz/）随之确定，此时用射频进行 电压扫描，母离子的本征振荡频率持续变化，当 与辅助交流信号的频率一致时便发生共振激发， 在驰像过程激发能转变为内能使其解离，当然若 已知母离子的振荡频率时，也可直接施加相同频 率的辅助交流信号进行激发解离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离子阱由于可以存贮所有从离子源产生进入阱中的离子，因此灵敏度很高；另外，离子阱的特有功能是容易产生MS n，对分子的结构解析非常有用；离子阱质谱还非常容易用软件实现全自动控制，人机接口非常简单。
三维离子阱质谱的分析器由一对环形电极和两个呈双曲面形的端盖电极组成（见图1）。
在环形电极上加基础射频电压（Fundemental rf）和直流电压；在端盖电极上加交流补充电压。
由离子源产生的离子，通过脉冲离子门进入离子阱，通过调节射频电压和直流电压，离子可以稳定地存贮在离子阱中。
阱中离子的数目可通过自动增益控制（AGC）技术进行有效控制。
阱中离子数目太多，会引起空间电荷效应，导致电场的扭曲和整体性能的下降。
离子阱中一般充入1 mTorr的氦气，它有两个作用，一是碰撞“冷却”降低初进入离子的动能，有效地捕获注入的离子；二是作为碰撞气体，从而产生多级MS。
一个离子是否可稳定地存贮在阱中，取决于离子的荷质比，离子阱的大小（r），fundamental rf的谐振频率（ω），和环电极上的电压幅度（V）。
离子行为的依赖性被描述为多维参数q z
q z＝4eV/mr2ω2公式
图2显示了阱中离子“稳定区域图”，一个给定质荷比的离子将有一个q z 值，若落在稳定区的边界内，离子就被稳定捕获。
若q z值落在边界外，则该离子会撞在电极上湮灭。
通过扫描射频电压值（即从低到高加射频电压值），可以使阱中离子的轨道依次变得不稳定，因此可从低m/z到高m/z依次将离子甩出阱外检测。
对于高质量数m/z的离子，用扫描射频电压无法使离子轨道不稳定，这时在端盖电极上加高幅的交流电压，如果交流电压频率与离子振荡频率一致，将会产生共振，离子振荡的振幅随时间线性增加，当振幅足够大时，离子将甩出阱外。
结合这两种方式还可分离出特定m/z的离子，比如扫描范围为50～1500 m/z，若想分离出m/z＝500的离子，则先扫描射频电压，使50～499 m/z被甩出阱；再依次改变交流电压频率，使501～1500 m/z被甩出阱，这样就分离出m/z＝500的离子。
若在端盖电极上加低幅的交流电压信号，将使被分离出的离子产生共振激发，与氦气碰撞，产生结构碎片信息。
以肽分析为例，这个过程将引起沿肽骨架的随机断裂，在质谱上获得丰富的氨基酸序列碎片。
