软包锂离子电池制作工艺流程详解2018-04-27电动知家1、软包电芯所谓的软包电芯，其实就是使用了铝塑包装膜作为包装材料的电芯。
相对来说，锂离子电池的包装分为两大类，一类是软包电芯，一类是金属外壳电芯。
金属外壳电芯又包括了钢壳与铝壳等等，近年来由于特殊需要有的电芯采用塑料外壳的，也可以划为此类。
二者的差别出了外壳材料不同，决定了其封装方式也不同。
软包电芯采用的是热封装，而金属外壳电芯一般采用焊接（激光焊）。
软包电芯可以采用热封装的原因是其使用了铝塑包装膜这种材料。
2、铝塑包装膜铝塑包装膜（简称铝塑膜）的构成见图，其截面上来看有三层构成：尼龙层、A l层与P P层。
三层各有各的作用，首先尼龙层是保证了铝塑膜的外形，保证在制造成锂离子电池之前，膜不会发生变形。
A l层就是一层金属A l构成，其作用是防止水的渗入。
锂离子电池很怕水，一般要求极片含水量都在P P M级，所以包装膜一定能够挡住水气的渗入。
尼龙不防水，无法起到保护作用。
而金属A l在室温下会与空气中的氧反应生成一层致密的氧化膜，导致水气无法渗入，保护了电芯的内部。
A l层在铝塑膜成型的时候还提供了冲坑的塑性，这个详见第3点。
P P是聚丙烯的缩写，这种材料的特性是在一百多摄氏度的温度下会发生熔化，并且具有黏性。
所以电池的热封装主要靠的就是P P层在封头加热的作用下熔化黏合在一起，然后封头撤去，降温就固化黏结了。
铝塑膜看上去很简单，实际做起来，如何把三层材料均匀地、牢固地结合在一起也不是那么容易的事。
很遗憾的是，现在质量好的铝塑膜基本上都是日本进口的，国产的不是没有，但质量还有待改进。
3、铝塑膜成型工序软包电芯可以根据客户的需求设计成不同的尺寸，当外形尺寸设计好后，就需要开具相应的模具，使铝塑膜成型。
成型工序也叫作冲坑（其实个人觉得应该是“铳坑”，但大家都这么写就随俗吧），顾名思义，就是用成型模具在加热的情况下，在铝塑膜上冲出一个能够装卷芯的坑，具体的见下图铝塑膜冲好并裁剪成型后，一般称为P o c k e t袋，见下图所示。

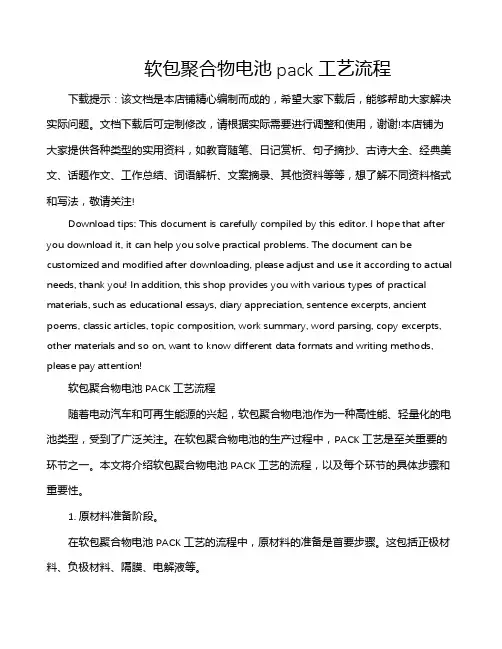

软包聚合物电池pack工艺流程
