锂电池生产计划流程作业指导书
锂电池生产卷绕作业指导书
批准
分页/总页
4．卷绕时极片要严格按工艺要求准确放到位；
5．每个工位每次分发极片数量不宜过多，以15~20min能卷绕完成为宜，且应坚持先分发的极片先卷绕，卷好的电芯必须尽快流入下一道工序；
6．次品应做好标记，次品与合格品应严格分开。
签名&日期
卷绕作业指导书
（组装）
文件编号
JKW-SOP-0020
起草
版本
A.0
审核
4．卷好的卷芯由收卷芯人员及时计数收走,转入下道工序压芯工序。
6．作业完毕，搞好“5S”。
带盖帽正极耳负极耳
贴胶纸位
示意图
三．注意事项：
1．负极必须包住正极；
2．卷绕时，前两半圈稍稍放松，以防卷断极片，然后再卷紧；
3．工作台面一定要保持清洁，且物料盘中的正负极片不可混在一起，应严格分开，防止正负极活性物质颗粒粘附在隔膜或极片上造成电池短路或微短路；
卷绕作业指导书（组装）
操作步骤：
一．作业前的准备：
清洁工作台面,准备所需的物料盒,不锈钢盘,安装规定的卷针,调试卷绕机等,戴上手套及手指套,准备作业。
二．作业过程：
1．准备好已刷过粉的正、负极片和隔膜，A品电芯须按工艺要求进行正、负极片重量配对后方可卷绕。
2．卷绕时，先将隔膜对折放好（对折后，保证下层隔膜纸长出上层隔膜纸2----5mm），用卷针固定，先转一圈隔膜，再放负极片，极耳端朝后且极耳位置朝右，负极片必须放在隔膜纸的正中央，卷半圈后再放正极片，同样极耳端朝宽出正极片的部分两边基本相等，放正负极片时，极片必须放置到位。
2．踩动踏板，进行卷绕，用力适当，卷芯须结构紧凑，不能出现松紧不一致的情况；
3．电芯卷好后，将隔膜纸沿着正极片尾部对折，应保证隔膜纸包住正极片；卷至最后一圈，左手扶住卷针上的电芯，右手捏住卷针，左手捏住电芯，同时往右手直方向拉出（拉出时注意卷针不得刮破隔膜纸），右手撕下一规定尺寸胶纸，在相应的位置上将卷好的电芯固定，胶纸不宜过长。规定先卷的一端为头部）贴紧负极片尾部极耳处包紧（负极片尾和隔膜纸）；将卷好的卷芯放置于物料盒内。

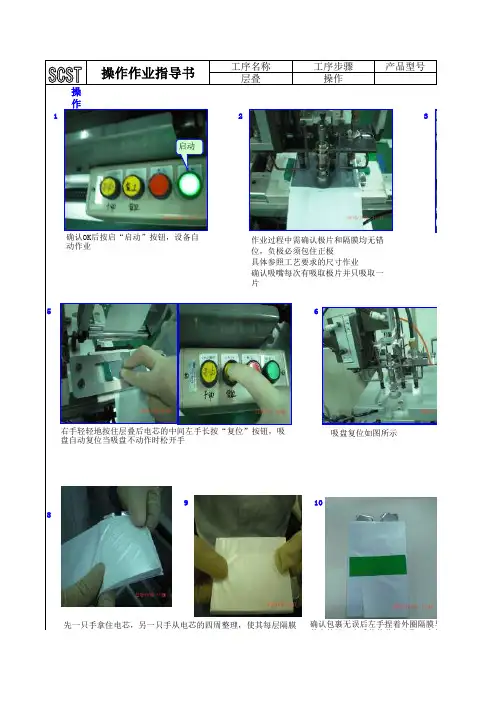

锂离子电池生产作业指导折叠设备操作WI
操作12355669108操作作业指导书工序名称工序步骤产品型号层叠操作确认OK 后按启“启动”按钮，设备自动作业启动作业过程中需确认极片和隔膜均无错位，负极必须包住正极具体参照工艺要求的尺寸作业确认吸嘴每次有吸取极片并只吸取一片当到按右手轻轻地按住层叠后电芯的中间左手长按“复位”按钮，吸盘自动复位当吸盘不动作时松开手吸盘复位如图所示先一只手拿住电芯，另一只手从电芯的四周整理，使其每层隔膜对齐，极耳对齐，整理好后左手轻轻地捏住电芯边缘（如图所确认包裹无误后左手捏着外圈隔膜与电的交接处，右手从裁剪机上取一个终止先一只手拿住电芯，另一只手从电芯的四周整理，使其每层隔膜对齐，极耳对齐，整理好后左手轻轻地捏住电芯边缘（如图所示），右手拉住隔膜将电芯缠绕一圈半☆手的力量不要过大，防止电芯变形电芯内无粉尘异物确认包裹无误后左手捏着外圈隔膜与电的交接处，右手从裁剪机上取一个终止将其平整的贴于电芯正中（如图所示终带无倾斜，隔膜和终止带均不能起皱）将层叠好的电芯胶带朝上放入蓝色周转中（周转盒中放5排，每排累积7个，）☆终止带不能过长，不能贴到电芯的两面周转盒每个小时用吸尘器清洁一次4序12345677序1序极片称重12345序1文件编号版次制定日期实施日期A/0作成确认名称正极极片负极极片隔膜手套无尘纸托盘名称折叠机负极片是否电芯尺寸（长项极片与隔膜隔膜宽度电芯项目日报表当吸盘吸住最后一片负极片层叠后回到正极装料仓时，立即按启“停止”按钮（正极料仓已无正极片）停止在层叠区用小刀紧贴着定位治具将隔膜切断切断后隔膜需留出2-4mm （隔膜与极片的距离）小刀的使用需注意：防止损伤极片和隔膜小孔将食指伸入作业台面上的小孔内（电池的背部）轻轻地将层叠好的电芯拿出☆电芯拿取时用力不要过大，指甲不能过长，防止隔膜损伤褶皱将正/负极片整齐地放在天平托架的中间，按照膜与电芯个终止带正极称重负极称重将称重合格后的正/负极片（片承认页码确认物料、辅料称料号数量2/2极片极片膜套尘纸盘设备、工装夹具称编号数量叠机片是否包住正极片工艺文件寸（长、宽、高）工艺文件工艺点检项目项目参考基准与隔膜相对位置工艺文件膜宽度、厚度工艺文件电芯外观工艺文件记录项目目记录内容频次每班一次日报表生产状况将称重好的极片分开摆放在专用的托盘内（正负极托盘区分）托盘使用前必须清洁明。
锂电池生产工作计划书模板
一、前言随着全球对新能源的需求日益增长，锂电池作为新能源汽车、储能设备等领域的核心动力源，其生产规模和质量要求越来越高。
为满足市场需求，提高生产效率，确保产品质量，特制定本工作计划书。
二、工作目标1. 提高锂电池生产线的自动化程度，降低人工成本；2. 优化生产流程，缩短生产周期；3. 提升产品质量，降低不良品率；4. 加强安全生产管理，确保生产环境安全；5. 提高员工技能，提升团队凝聚力。
三、工作计划1. 生产设备与工艺优化（1）引进先进的锂电池生产设备，提高自动化程度；（2）优化生产工艺，缩短生产周期；（3）对现有生产线进行改造，提高生产效率。
2. 质量管理（1）建立健全质量管理体系，确保产品质量；（2）加强原材料采购、生产过程、成品检验等环节的质量控制；（3）定期对生产设备进行维护保养，确保设备正常运行。
3. 安全生产管理（1）加强安全生产教育，提高员工安全意识；（2）完善安全生产制度，落实安全生产责任；（3）定期进行安全检查，及时发现和消除安全隐患。
4. 人员培训与团队建设（1）开展员工技能培训，提高员工综合素质；（2）组织团队活动，增强团队凝聚力；（3）选拔优秀人才，提升团队整体实力。
5. 市场分析与营销策略（1）密切关注市场需求，调整生产计划；（2）加强与上下游企业的合作，拓展市场渠道；（3）制定合理的营销策略，提高市场占有率。
四、工作实施步骤1. 第一阶段（1-3个月）：设备采购与安装调试，人员培训，生产流程优化。
2. 第二阶段（4-6个月）：生产线试运行，生产管理规范，质量管理体系建立。
3. 第三阶段（7-9个月）：生产效率提升，产品质量稳定，团队建设与营销策略实施。
4. 第四阶段（10-12个月）：全面评估工作成果，总结经验教训，为下一阶段工作提供依据。
五、工作保障措施1. 加强组织领导，明确责任分工；2. 设立专项基金，保障工作顺利进行；3. 定期召开工作协调会议，及时解决问题；4. 建立激励机制，激发员工工作积极性。
锂电池生产包纸巾作业指导书
4．逐个将注液后的电池套好纸巾及胶圈，然后将电池注液孔一左一右排放在前面的工作台上，等满一排后放入物料盒。。
5．注液后的电池包完纸巾后，在物料盒上标明电池型号、批号转给下道工序注液后老化工序。
6．工作完毕后，进行“5S”工作。
三．注意事项:
1．注意纸巾要在注液孔上。
2．检查纸巾是否包紧，胶圈要从注液孔上纸巾套至电池的底部。
3．如发现有漏贴或贴歪露孔的电池立即用OPP胶纸将注液孔贴上，且必须贴紧。
4．作业完毕后，要注意工作区的清洁。
签名&日期

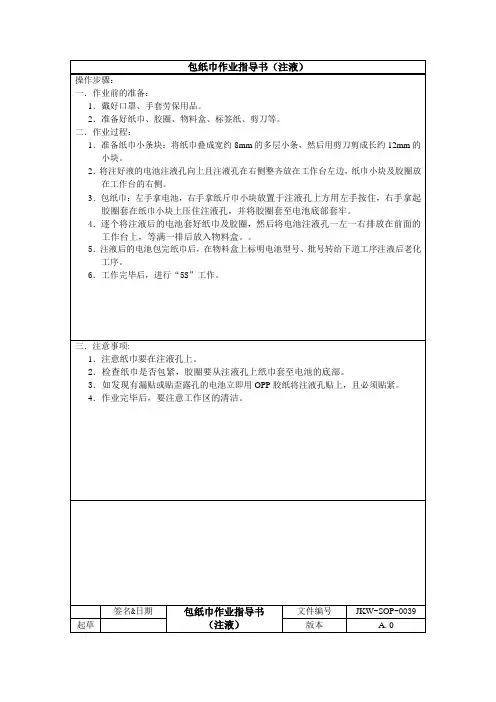

包纸巾作业指导书
（注液）
文件编号
JKW-SOP-0039
包纸巾作业指导书（注液）
操作步骤：
一．作业前的准备：
1．戴好口罩、手套劳保用品。
2．准备好纸巾、胶圈、物料盒、标签纸、剪刀等。
二．作业过程：
1．准备纸巾小条块：将纸巾叠成宽约8mm的多层小条，然后用剪刀剪成长约12mm的小块。
2．将注好液的电池注液孔向上且注液孔在右侧整齐放在工作台左边，纸巾小块及胶圈放在工作台的右侧。
起草
版本
A.0
审核
发行/生效日期
批准
分ห้องสมุดไป่ตู้/总页
锂电池生产工作计划范文
锂电池生产工作计划范文一、生产目标和需求分析我们的生产目标是生产高质量的锂电池产品，以满足市场对于电动汽车和可再生能源储存设备的需求。
根据市场调查和预测，我们预计在未来一年内需要生产1000万个锂电池，其中包括电动汽车用电池和储能设备用电池，因此生产能力需要提前做出规划。
我们需要购买合适的生产设备和原材料，并且配置足够的生产人员，以满足市场对锂电池产品的需求。
二、生产工艺和流程1. 原材料采购我们的主要原材料是锂、镍、锰、钴等金属，以及电解液和聚合物膜等辅助材料。
我们需要与供应商保持良好的合作关系，及时采购原材料，以确保生产过程不受到物料短缺的影响。
2. 生产设备采购和维护我们需要购买合适的生产设备，包括混合设备、喷涂设备、成型设备、封装设备等。
这些设备需要定期维护和保养，确保其正常运转，以保证产品质量。
3. 生产工艺流程我们的生产工艺包括原材料的混合、喷涂成膜、成型和封装等工艺步骤。
在这些工艺步骤中，需要严格控制工艺参数，确保产品质量。
4. 质量控制我们需要建立完善的质量控制体系，包括原材料的质量检验、生产过程的质量检验和成品的质量检验。
只有经过严格的质量控制，我们才能生产出高质量的产品。
三、生产人员培训和管理1. 生产人员培训我们需要对生产人员进行技术和操作培训，确保他们能够熟练掌握生产工艺和操作规程，提高生产效率和产品质量。
2. 生产人员管理我们需要建立科学的生产人员管理制度，包括考勤管理、绩效考核、激励机制等，以确保生产人员能够高效地工作，提高生产效率。
四、生产计划和排产1. 生产计划制定我们需要制定详细的生产计划，包括原材料采购计划、生产设备维护计划、生产过程控制计划等。
只有提前做好充分的准备工作，我们才能够保证生产计划的顺利进行。
2. 生产排产我们需要根据生产计划和订单需求，合理安排生产工艺流程和生产设备的使用，以确保按时交付产品。
五、安全生产和环境保护1. 安全生产我们需要建立健全的安全生产管理体系，包括安全生产标准、设备安全检查、职工安全培训等，以确保生产过程中没有事故发生。
锂电池生产流程作业指导书
三．注意事项:
1．铝箔的宽度厚度应经确认后，才可开始进行试拉，拉浆时，应作好首件三检，极片两边厚度必须一致，敷料量必须符合工艺标准，手感无脱料现象，裁片、试压片一切情况正常，方可正式拉浆；（敷料量为工艺标准，厚度为参考对象）。
2．停机或断带时，应及时打开烘箱箱门，关闭发热管开关，重新接带时，位置要接正，不能偏移，拉浆正常后，关闭箱门并打开发热管开关；
2．调整张力控制和纠偏设置，使极片收卷后松紧适当，单面拉浆结束后，拉双面，拉双面时，烘箱温度设定和拉单面时温度设定一致，铝箔走速以极片在第四段烘箱时刚好干燥为准；（不同型号的极片因厚度不同，铝箔走速应及时调整）
3．单双面涂布完成整卷收卷后，应作好标识，如型号、标称容量、大片尺寸等，分开存放，并用塑料膜将极片密封包裹起来；
操作步骤：
一．作业前的准备：
1．检查球磨机能否正常运行,球磨机内是否有杂质,电子称能否归“零”,若不能,及时向上级反映。
2．准备好要球磨的正极材料及钢珠和干净干燥的空桶、勺子、劳保用品。
3．根据物料清单及配方核算好当日正极活性材料（锰酸锂、三元材料、钴酸锂）、正极导电剂用量。
二．作业过程：
1．称量：将电子秤平稳放在配料房地面上，把空桶放在电子秤上,按“归零”键或“去皮”键进行归零,看显示屏显示“”时,在QC监督下称重,按当日材料的用量将所需物料用勺子加入盛料桶中称量,一般40L球磨机球磨材料在10至15公斤左右，60L在20至35公斤左右，100L在40至50公斤左右。
5．作业完毕，清洁保养设备，做好工作记录和周围环境的“5S”。
三．注意事项：
1．正极粘合剂PVDF烘烤温度不得超过90℃，温度过高会导致PVDF熔化。
锂电池派克作业指导书
锂电池派克作业指导书一、引言锂电池是一种重要的能源储存设备，其在各个领域都有广泛的应用。
本文旨在为大家提供一份关于锂电池派克作业的指导书，帮助大家更好地了解和掌握这一知识点。
二、派克作业的定义和背景派克作业，也叫派克充放电测试，是指对锂电池进行充放电循环测试，以评估其性能和稳定性。
通过对锂电池进行派克作业，可以了解其容量衰减情况、循环寿命以及电池内阻等重要参数，为电池的设计和应用提供依据。
三、派克作业的步骤和注意事项1. 准备工作：首先，需要准备好测试设备和仪器，确保其正常工作。
同时，对测试环境进行必要的控制，避免影响测试结果。
2. 参数设置：根据具体的测试要求，设置好派克作业的相关参数，如充放电电流、充放电截止电压、循环次数等。
3. 充放电测试：按照设定的参数进行充放电测试，记录下每次的电流、电压和时间等数据。
4. 数据分析：对测试结果进行数据处理和分析，计算出电池的容量衰减率、循环寿命等指标。
5. 结果评估：根据数据分析的结果，评估电池的性能和稳定性，判断其是否符合要求。
四、派克作业的意义和应用派克作业是评估锂电池性能的重要方法之一，它可以帮助我们了解电池的寿命和性能退化情况，从而指导电池的设计和应用。
在电动汽车、储能系统和移动设备等领域，派克作业被广泛应用。
通过对电池进行派克作业，可以评估其在实际应用中的性能表现，为产品的研发和生产提供参考。
五、派克作业的挑战和未来发展方向在进行派克作业时，需要考虑到电池的安全性和稳定性等因素。
此外，派克作业的测试时间较长，需要耗费大量的资源和时间。
未来，随着电池技术的不断发展，派克作业的测试方法和设备也将不断改进和创新，以提高测试效率和准确性。
六、总结锂电池派克作业是评估电池性能的重要方法，通过对电池的充放电测试，可以了解其性能和稳定性。
派克作业在各个领域都有广泛应用，对电池的设计和应用具有重要意义。
在进行派克作业时，需要注意安全性和稳定性，并结合数据分析结果进行评估。
电池 生产 作业指导书
电池生产作业指导书电池在现代生活中扮演着极为重要的角色，几乎所有的电子设备都需要电池来进行供电。
电池的生产也是一个重要的工业领域，而作业指导书对于电池生产来说则是必不可少的工具。
本文将介绍一份适用于电池生产的作业指导书，并从多个角度进行解析和阐述。
一、质量控制首先，作业指导书应该明确规定质量控制的要求和标准。
这包括每个生产环节的操作要点、控制指标、检测需求等。
比如在电池的生产过程中，如果某种材料的温度/湿度/浓度等参数达不到一定要求，那么这种材料是不能使用的。
因此，作业指导书的质量控制部分必须要给出这些具体的要求和标准。
二、操作指导其次，作业指导书还应该提供详尽的操作指导。
这包括生产环节中所涉及到的机器、设备和工具的使用、维护和保养等。
比如在电池的生产过程中，如果需要用到某种工具或者机器，在使用方式上就需要给出详细的操作方法，这样才能保证生产效率和作业质量。
三、安全注意事项作业指导书应该提供必要的安全注意事项。
这包括每个环节所涉及到的危险因素，以及采取的措施来保障员工的安全。
比如在电池的生产过程中，如果需要使用一些化学药品，那么就要提醒员工注意“防扬散、防燃爆、防呼吸道侵害”等问题，并详细说明如何正确配戴防护装备和如何紧急处理有关事故。
四、问题处理和纠正措施最后，作业指导书还应该包括问题处理和纠正措施。
这是一个完善的质量管理系统不可或缺的一部分。
在电池生产过程中，可能会出现各种问题，比如材料变异、机器故障等。
这个时候，作业指导书应该给出明确的处理方案，并且建议改进措施，以避免类似问题再次发生。
总之，这份适用于电池生产的作业指导书必须要包含质量控制、操作指导、安全注意事项以及问题处理等方面，以确保生产过程的质量和效率。
因此，制定一份全面的作业指导书需要耗费大量的精力和时间，但它也是一个企业可以长期发展的基石。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．作业前的预备：
1．检查球磨机能否正常运行,球磨机内是否有杂质,电子称能否归“零”,若不能,及时向上级反映。
2．预备好要球磨的正极材料及钢珠和洁净干燥的空桶、勺子、劳保用品。
3．依照物料清单及配方核算好当日正极活性材料（锰酸锂、三元材料、钴酸锂）、正极导电剂用量。
二．作业过程：
1．称量：将电子秤平稳放在配料房地面上，把空桶放在电子秤上,按“归零”键或“去皮”键进行归零,看显示屏显示“0.000”时,在QC监督下称重,按当日材料的用量将所需物料用勺子加入盛料桶中称量,一般40L球磨机球磨材料在10至15公斤左右，60L在20至35公斤左右，100L在40至50公斤左右。
正极材料烘烤作业指导书
操作步骤：
一．作业前的预备：
1．检查高温烘箱运转是否正常，检查电子称读数是否准确。
2．预备好并清洁吹干不锈钢盛料器具。
3．依照物料清单及配方核算好当日正极粘合剂PVDF及正极导电剂材料用量。
二．作业过程：
1．温度设置：正极粘合剂PVDF烘烤温度设定100℃；正极导电剂烘烤温度设定200℃。（所有温度参数以烘箱内置温度计读数为准，外置温度以此做依据）；
3．将配制好的PVDF胶标示并记录，然后转入正极配料工序。
4．作业完毕，清洁保养设备，做好工作记录和周围Байду номын сангаас境的“5S”。
三．注意事项：
1．正极粘合剂PVDF胶温度不能过高，搅拌过程中应注意冷却。
2．生产过程中，经常观看浆料是否搅拌均匀，若有干料，用刮刀刮下。
3．由于NMP可融专门多塑料，所用刮刀，NMP桶不能与之相融。
4.出料：球磨时刻到后，关掉开关，用扳手将盖子打开，放一个空桶在出料口，把20目的筛网放在出料空桶上，用勺子将料和钢珠倒入筛内，使料与钢珠分离，料落入空桶内。一定要将球磨机内混好的干粉刮洁净。
5．将料标示好转入正极配料工序，并做好记录。
6．生产完后，打扫卫生，将球磨机擦拭洁净，在轴承处加入润滑油。将所用桶、勺子擦试洁净摆放好。
2．搅拌：将称好的NMP两人抬起倒入真空搅拌桶内,再用勺子将PVDF缓缓加入桶内,加完用勺子将PVDF和NMP轻轻搅拌,使PVDF与NMP相融成一团,将真空搅拌机的盖合上,打开公转5±1转/分,自转10±1转/分进行轻微搅拌,搅拌完进行抽真空,真空抽到－0.08~－0.10MPa时,调为公转15±1转/分,自转25±1转/分搅拌时刻≥4小时，搅拌过程中真空搅拌桶夹层桶壁通自来水进行冷却。搅拌过程做好记录。搅拌1小时后,放气升起合盖,用硅胶片将没有搅散的PVDF刮到NMP中,再合上盖抽真空接着搅拌。并作好始末时刻速度记录。
3．烤好的材料未及时用时，保存在烤箱中45℃保存。
4．所烘烤的材料比较轻，取料时轻拿轻放。
5．高温作业，注意安全。
签名&日期
正极材料烘烤作业指导书
文件编号
JKW-SOP-0001
起草
版本
A.0
审核
发行/ 生效日期
批准
分页/总页
正极真空配胶作业指导书
操作步骤：
一．作业前的预备：
1．检查真空搅拌机能否正常运行，能否抽真空，是否漏气,检查电子称读数是否准确。
4．将烤完的材料进行称重、标示并记录，然后将PVDF转入正极配胶工序，正极导电剂转入球磨工序。
5．作业完毕，清洁保养设备，做好工作记录和周围环境的“5S”。
三．注意事项：
1．正极粘合剂PVDF烘烤温度不得超过90℃，温度过高会导致PVDF熔化。
2．正极粘合剂PVDF及正极导电剂容易吸潮，烘干后应在烘箱中关门自然冷却至40~50℃时戴高温手套将不锈钢盆取出。
2．加料:将球磨机加料口旋转至上方后固定球磨机，用扳手打开球磨机的盖子,分不将称好重量盛好材料的桶靠近球磨机口，用勺子先将钢珠加入球磨机内，再加入30%左右的正极活性材料及全部导电剂干粉，钢球重量是材料重量的1/2—2/3，使材料及钢球的体积占球磨机内容积的2/3以下。
3.球磨:料加好后,合好盖子并用扳手锁紧,启动开关,开始球磨（100L球磨机,启动开关,将速度调到45-60档），并记录好始末时刻及参数，球磨时刻为2小时。
2．预备好配料所用的烘烤好的干粉PVDF、NMP、洁净干燥的空桶、勺子、劳保用品、筛网。
3．依照物料清单及配方核算好当日正极粘合剂PVDF及溶剂NMP用量。
二．作业过程：
1．称量：将电子秤平稳放在配料房地面上，把空桶放在电子秤上,按“归零”键或“去皮”键进行归零,看显示屏显示“0.000”时,在QC监督下称重,打开NMP桶上的气阀,使NMP流入空桶中,观看电子称上显示数据,数据小于0.1KG左右时停,关掉气阀,使气阀管内剩余的NMP流入桶内,直到符合核算重量后,抬下来放置地上。再把另一个空桶放在电子称上归零,用勺子把PVDF轻轻的舀到空桶中,直到符合核算重量。
起草
版本
A.0
审核
发行/ 生效日期
批准
分页/总页
三．注意事项:
1．称重前必须按工艺配比计算出各材料用量，经车间主任确认后才能实施。
2．称重时必须有工序QC在场复核称取材料数量。
3．不准将水带到作业现场,混（配）好的料必须密封好，作好防潮工作。
4．时刻确认上，只能大于，不能小于，大于不能超过半小时。
签名&日期
正极粉球磨作业指导书
文件编号
JKW-SOP-0003
4．不能将油、水、杂质带入作业现场及材料中。
5．PVDF胶不能长时刻保存，应依照生产定额进行配制。若生产过程中发生停电等突发情况，应将PVDF胶抽真空并冷却至常温保存，保存期不超过2天。
签名&日期
正极真空配胶作业指导书
文件编号
JKW-SOP-0002
起草
版本
A.0
审核
发行/ 生效日期
批准
分页/总页
正极粉球磨作业指导书
2．称量：将电子秤平稳放在配料房地面上,把要盛料的洁净不锈钢盆放在电子秤上,按“归零”键或“去皮”键,进行归零,看显示屏显示“0.000”时,在QC监督下，按当日材料用量将所需PVDF及正极导电剂用勺子分不加入不同的不锈钢盆中称量。
3．烘烤：将称重好的PVDF及正极导电剂粉分不放入高温烘箱中烘烤，当高温烘箱温度达到设定温度时，开始计时，PVDF于100℃烘烤1小时，正极导电剂于200℃烘烤2∽4h。记录始末时刻及温度。时刻到后关掉电源开关,冷却2-3小时后,戴高温手套将不锈钢盆取出。
