缠绕垫片的分类
金属缠绕垫片选择方法(A、B、C、D型和R、RIR、CG、CGI的分类与区别)
0-1.8
>1000 and <=1600"
>34" and <=60
0-2.2
金属石墨缠绕垫片主要性能参数：
缠绕垫片ห้องสมุดไป่ตู้数
m=2.5-4
缠绕垫片使用压力
≤25MPa
缠绕垫片使用温度
-196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压
y=68MPa
C.不锈钢的硬度值 HV≤200
2. 基本型缠绕非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力如下表：
缠绕垫片各种非金属材料主要技术参数：
±1.3
>1600
>60"
±1.6
垫片外径
<=600
<=24"
<=24"
±0.9
>600 and <=16000
>24" and <=60"
>24" and <=60"
±1.8
1600
>60"
±2.2
外环外径
>=1/2" and <=60"
±0.9
<=600
<=24"
0-1.0
>600 and<=1000

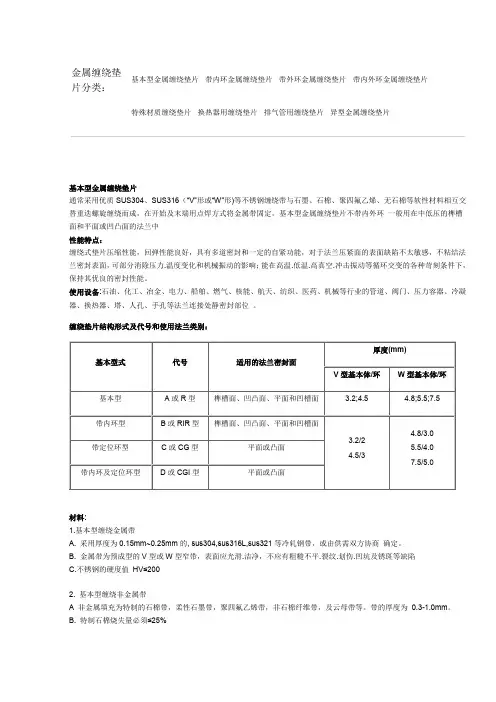

T20610金属缠绕垫片
基本型金属缠绕垫片通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中 性能特点：缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。
缠绕垫片结构形式及代号和使用法兰类别：材料:1.基本型缠绕金属带A. 采用厚度为0.15mm~0.25mm 的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V 型或W 型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷C.不锈钢的硬度值 HV≤200 2. 基本型缠绕非金属带A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。
带的厚度为 0.3-1.0mm 。
B. 特制石棉烧失量必须≤25%金属缠绕垫片分类：基本型金属缠绕垫片 带内环金属缠绕垫片 带外环金属缠绕垫片 带内外环金属缠绕垫片特殊材质缠绕垫片 换热器用缠绕垫片 排气管用缠绕垫片 异型金属缠绕垫片C. 非金属带的氯离子含量≤100PPMD.各类介质及各种非金属带的推荐使用温度及压力如下表：缠绕垫片各种非金属材料主要技术参数：下表用于对内环及缠绕金属带的材质选择：金属石墨缠绕垫片主要性能参数：※实际应用工况复杂，以上参数仅供参考不作任何保证性要求。
金属缠绕垫片：通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
缠绕垫有ABCD四种型式
缠绕垫有A、B、C、D四种型式，其中A型为普通型，既没有内环也没有外环，直径小一点的缠绕垫在加工时用一内环做支撑，缠好后把内环取下；B、D型都带有外环，其主要作用是防止焊接不牢固、容易开焊导致垫子散开，无法密封；带有内环、外环的缠绕垫最大的缺点是，一旦密封面出现泄漏，很难复紧住，原因是缠绕垫厚度为3.2或4.5mm两种，4.5mm厚的钢带，内、外环厚3mm，预紧后垫子变形量1.5mm，再次复紧时密封面与内外环接触，垫子不能受力变形，无法达到复紧效果。
内外环就是固定中间密封面部分石墨或PTFE，内外环尺寸的大小和压力等级有关系，高压下必须由足够的内外环固定中间的密封层，一般外环的外径和法兰螺栓内沿稍小，这样便于固定垫片的位置，不至于放偏
外环的作用就是缠绕材料利用其刚性环起支撑固定作用。
如果没有外环或内环这个刚性骨架，缠绕材料无法形成一个稳定的整体就像针线需要缠绕到一个圆筒上一样。
至于外环外径超过密封面外径是因为密封面最外侧距离法兰螺栓孔边缘还有一定的距离，如果垫片的外径小于螺栓孔边缘安装垫片时垫片容易窜动导致垫片无法与密封面同心从而无法保证密封质量。
缠绕垫片是使用内环还是外环的，还是内外环的，这要看法兰密封形式
RF面一般使用外环的，压力稍高时使用内外环的
凹凸面一般使用内环的
平面一般使用外环的
加环的作用是为了支持内部缠绕的钢丝和石墨，换句话说就是加强。
缠绕垫片
•安装方便。 安装方便。 安装方便
（定位环的外径完全按法兰标准生产）
广州天之山工业技术有限公司
缠绕垫片应用
客户：电力、石化、化工、钢铁、造纸、船舶…… 客户：电力、石化、化工、钢铁、造纸、船舶 介质：水、油、蒸汽、酸碱盐、浆料、有机溶剂 介质： 蒸汽、酸碱盐、浆料、 压力：一般不要超过 压力：一般不要超过30MPa 温度：普通的石墨缠绕垫片一般不超过 温度：普通的石墨缠绕垫片一般不超过450℃ ℃
广州天之山工业技术有限公司
缠绕垫片的结构
金属带 定位环之山工业技术有限公司
缠绕垫片结构分类
A型： 型 基 本 型 C型： 型 外 加 强 型
广州天之山工业技术有限公司
B型： 型 内 加 强 型 D型： 型 内外 加 强 型
缠绕垫片的结构
定位环
作用：定位、增加垫片的整体刚度、 作用：定位、增加垫片的整体刚度、 提高耐压、保持。 提高耐压、保持。
广州天之山工业技术有限公司
缠绕垫片的选型 — 结构形式的选择
考 虑 因 素 一 法 兰 形 式
广州天之山工业技术有限公司
考 虑 因 素 二 压 力 等 级
缠绕垫片的选型
还有客户的要求…… 还有客户的要求
广州天之山工业技术有限公司
缠绕垫片的选型 — 材料的选择
考 虑 因 素 一 介 质 性 质
广州天之山工业技术有限公司
材料：碳钢、不锈钢、其他耐腐蚀合金等。 材料：碳钢、不锈钢、其他耐腐蚀合金等。 表面处理：镀锌、 表面处理：镀锌、喷塑等
广州天之山工业技术有限公司
缠绕垫片的结构
内环
作用：定位、增加垫片的整体刚度、防冲蚀。 作用：定位、增加垫片的整体刚度、防冲蚀。
材料：碳钢、不锈钢、其他耐腐蚀合金等。 材料：碳钢、不锈钢、其他耐腐蚀合金等。
?缠绕垫片结构形式及代号和使用
缠绕垫片结构形式及代号和使用缠绕垫片结构形式及代号和使用法兰类别：基本型式代号适用的法兰密封面厚度(mm)V型基本体/环W型基本体/环基本型A或R型榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5带内环型B或RIR型榫槽面、凹凸面、平面和凹槽面3.2/24.5/3 4.8/3.05.5/4.0 7.5/5.0带定位环型C或CG型平面或凸面带内环及定位环型 D或CGI型平面或凸面基本型:带内环型：带定位环型:带内环及定位环型：材料:1.基本型缠绕金属带A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷C.不锈钢的硬度值HV≤2002. 基本型缠绕非金属带A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。
带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%C. 非金属带的氯离子含量≤100PPMD.各类介质及各种非金属带的推荐使用温度及压力如下表：缠绕垫片各种非金属材料主要技术参数：下表用于对内环及缠绕金属带的材质选择：材料名称缩写标记硬度(HB)温度(°C)SUS 304 304 130~180 -195~+550SUS 316L 316L 130~180 -100~+550SUS 321 321 130~190 -195~+760HASTELLOR-B2 HASTB 215 -185~+1090 INCONEL-600 INC600 150 -100~+1090 MONEL-400 MON 150 -130~+820 钛T2 215 -195~+1090金属缠绕垫片基本体厚度公差：项目厚度(mm) 公差(mm)垫片厚度 4.5, 3.2 +0.2 -0.1环厚度 3.0 ±0.25下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：DIN (mm)ANSI B16.5BS1560 (mm)Mss sp-44API 605公差内环内径垫片内径<=600 <=24' >=26' and <=34' ±0.5 >600 and <=800 >24' and <=34' >=36' and <=60' ±0.9 >800 and <=1600 >34' and <=60' ±1.3 >1600 >60' ±1.6垫片外径<=600 <=24' <=24' ±0.9 >600 and <=16000 >24' and <=60' >24' and <=60' ±1.8 1600 >60' ±2.2外环外径>=1/2' and <=60' ±0.9 <=600 <=24' 0-1.0 >600 and <=1000 >24' and <=34' 0-1.8 >1000 and<=1600'>34' and <=60 0-2.2金属石墨缠绕垫片主要性能参数：缠绕垫片系数m=2.5-4缠绕垫片使用压力≤25MPa缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃)缠绕垫片最小预紧比压y=68MPa技术标准:1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等2 .国内标准有HG/T20610-2009 钢制管法兰用缠绕式垫片化工部欧洲体系HG/T20631-2009 钢制管法兰用缠绕式垫片化工部美洲体系GB/T4622.2-97 缠绕式垫片管法兰用垫片尺寸国家标准JB/T4719-92 管壳式换热器用缠绕垫片机械部标准JB/T90-2015 管路法兰用缠绕式垫片机械部标准JB/T4705-2000 压力容器法兰用缠绕式垫片-End-。
金属缠绕垫
金属缠绕垫片那点事儿！金属缠绕垫片是现代化工装置中最常用的密封件，在日常材料计划上报以及使用的过程中总结了一些相关知识供大家参考！一、金属缠绕垫片的分类1、基本型金属缠绕垫片（A型）：只有中间缠绕金属带密封部分，没有内外环。
适用于榫槽面TG型法兰的密封。
2、带内环金属缠绕垫片（B型）：只有内环没有外环。
适用于凸凹面MFM型法兰的密封。
3、带外环金属缠绕垫片（C型）：只有外环没有内环，适用于凸面RF 型法兰的密封。
4、内外环金属缠绕垫片（D型）：内外环均有，凸面RF法兰型推荐使用，也是目前使用最广泛的形式。
二、内外环的作用金属缠绕垫是否带内外环的依据是法兰的密封面。
带内外环的缠绕垫用在平面和突面法兰，带内环主要是起到加强的作用。
带外环主要是起定位作用（又称定位环）。
外环的外径顶到螺栓以后可以把中间的密封部分对中，这样可以达到很好的密封效果。
所以有内外环。
三、金属缠绕垫片特性缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。
缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
四、金属缠绕垫片的材质缠绕垫片一般采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
注：上表中的定位环为垫片的外环应用举例：五、金属缠绕垫片安装注意事项1、安装前仔细检查法兰、螺栓、螺母及垫片的质量，仔细检查法兰或接口安装情况，有无偏口、错口、张口、错孔等缺陷。
2、法兰或密封部位表面必须清理干净，垫片表面及螺栓、螺纹上不允许粘附机械杂质。
缠绕垫片知识
第十三页，共28页。
• 外加强型Style CG（C型）
外加强环 金属带
非金属填料
第十四页，共28页。
• 内、外加强型Style CGI（D型）
内外加强型缠绕垫片就是在外加强型垫片内安装了一个 内环，该内环给垫片提供了一个额外的加强作用以防止垫片 的压溃和受压中的变形。适用于高温和高压的情况，可用于 900Class以上的压力等级或腐蚀性介质和苛刻的工作条件。
基本型在压紧过程中存在压力极限，如压得过紧容易 导致压溃而使密封失效，因此保证恰当的载荷非常重要。
使用于榫槽面法兰和凹凸面法兰。
第九页，共28页。
基本型Style R（A型）
金属带 非金属填料
第十页，共28页。
• 内加强型Style RIR（B型）
紧固的金属内环起到加强作用，内加强环处于法兰内口和 垫片主体内径之间。设计内径的目的时阻止固体在法兰表面的 聚集，减少流体的涡流作用，同时减少介质对法兰的腐蚀。
全平面法兰 （代号FF）
第十八页，共Biblioteka 8页。凹凸面法兰（代号MFM）
榫槽面法兰（代号TG）
第十九页，共28页。
凹平面法兰（代号FG）
梯形面法兰（代号RJ）
第二十页，共28页。
2.垫片对法兰的应用
凸台面法兰
可使用：外加强型或内、外加强型
第二十一页，共28页。
平面法兰
可使用：外加强型或内、外加强型
适用于凹凸面法兰。
第十一页，共28页。
内加强型Style RIR（B型）
金属带 非金属填料
内加强环
第十二页，共28页。
• 外加强型Style CG（C型）
外加强型垫片利用一个外环把垫片精确地定位在法 兰表面上；同时，能起到加强作用，防止垫片被压溃。适 用于2500Class以下的压力等级。在600Class以上的缠绕 垫要求带有内环。
金属缠绕垫片压力等级表
金属缠绕垫片压力等级表摘要：1.金属缠绕垫片简介2.金属缠绕垫片压力等级分类3.金属缠绕垫片在不同行业中的应用4.选择适合的压力等级垫片的重要性5.金属缠绕垫片的选用与安装注意事项正文：金属缠绕垫片是一种常见的密封材料，广泛应用于各种工业领域。
它主要由金属带和填充物组成，通过特殊的缠绕方式制成，具有优良的密封性能和抗压性能。
金属缠绕垫片的压力等级决定了其使用场景和适用范围，下面我们就来详细了解下金属缠绕垫片的压力等级分类及应用。
金属缠绕垫片压力等级主要分为以下几类：低压、中压、高压。
不同压力等级的金属缠绕垫片具有不同的性能和应用场景。
1.低压金属缠绕垫片：主要用于低压设备的密封，如阀门、泵等。
特点是密封性能稳定，抗压能力较低。
2.中压金属缠绕垫片：适用于中压设备的密封，如压缩机、气动设备等。
具有较好的密封性能和抗压能力。
3.高压金属缠绕垫片：用于高压设备的密封，如高温、高压的阀门和泵等。
具有优异的密封性能和极高的抗压能力。
金属缠绕垫片在各个行业中的应用也十分广泛。
例如，在石油、化工行业中，金属缠绕垫片可用于各类阀门、泵、法兰等设备的密封；在建筑行业中，金属缠绕垫片可用于空调、冰箱等家用电器的制冷系统；在航空航天、军工领域，金属缠绕垫片更是具有重要应用价值，如火箭发动机、导弹等高压设备的密封。
选择适合的压力等级金属缠绕垫片对于设备的正常运行至关重要。
选用不当，可能导致密封性能下降，甚至设备故障。
因此，在选购金属缠绕垫片时，应根据设备的压力等级、工作环境等因素，选择合适的垫片。
在安装金属缠绕垫片时，还需注意以下几点：1.确保金属缠绕垫片的尺寸与设备接口相匹配，避免过大或过小影响密封效果。
2.安装前，清除接口处的油污、氧化皮等，以确保密封表面干净。
3.安装时，尽量避免垫片受到冲击或划伤，以免影响密封性能。
4.安装完成后，检查垫片密封效果，如发现泄漏，及时调整或更换垫片。
总之，金属缠绕垫片作为一种重要的密封材料，在选购和使用过程中，要充分考虑压力等级、应用场景等因素，确保密封效果和设备安全。
