【物理】人教版九年级物理上册全册全套精选试卷测试卷 (word版,含解析)
【物理】人教版九年级物理上册全册全套精选试卷测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。
测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X的数学表达式为：R X=_________________（用所测量的物理量及相应的符号表示）。
【答案】U RI闭合S 1断开S 2，读出电流表A 的示数I 0 闭合S 2断开S 1，读出电流表A 的示数I X 00x x xR I R U I I == 【解析】 【详解】第一空．在“用伏安法测电阻”的实验中，用到的实验原理是UR I=； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V ，未知电阻大于5Ω，根据欧姆定律求出电流为3V =0.6A 5ΩU I R == ，确定电流表的量程为0~0.6A 。
滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图；第三空． R 0与R x 并联，电流表在干路上，各支路上各有一个开关控制。
首先闭合R x 支路开关，测电流I x ，断开R x 支路开关，再闭合R 0支路开关，测电流I 0如图：；第四空．闭合S 1断开S 2，读出电流表A 的示数I 0，则可得电源电压为00U I R = ； 第五空．闭合S 2断开S 1，读出电流表A 的示数I X ，则可得xx R UI = ； 第六空．由操作步骤a ，b 可得00x x xR I R U I I ==。
3．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。
（1）如图甲所示是小丽连接的部分电路，请将电路连接完整_________。
（2）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数.若电路中仅有一处故障，这个故障可能是___________。
（3）实验过程中，当电压表的示数为2V 时，要使小灯泡正常发光，应将滑动变阻器的滑片P 向___调节（选填“左”或 “右”）；小灯泡正常发光电流表的示数如图乙所示，则，此时小灯泡的电功率为______W 。
（4）做完此实验后，小丽还想测量一只阻值约为数百欧的电阻R x 的阻值，与其他同学讨论后，她通过增加一电阻箱R 0（0～9999Ω 5A ）、定值电阻（200Ω 2A ）、单刀双掷开关等器材，设计出了A 、B 两种方案(如图).在A 、B 两种方案中，方案__________可以让测量结果更准确，理由是_______。
（电表为理想电表）【答案】 略 灯短路 右 1.2 B 可以多次测量取平均值【解析】（1）小灯泡与电流表串联，电压表接在小灯泡的两端，如下图：（2）闭合开关后，发现灯泡不亮，电流表有示数，说明电路为通路，故障为短；电压表无示数，说明电压表被短路，因此电路故障为灯泡短路；（3）电流表量程为0～0.6A，由表知0.4+4×0.02A=0.48A；此时小灯泡电功率：P=UI=2.5V×0.48A=1.2W；要使小灯泡正常发光，应使小灯泡两端电压为额定电压，由2V增大到2.5V，根据串联分压的特点，应使滑动变阻器阻值减小，故应将滑动变阻器的滑片P向右移动；（4）方案A通过R x与R串联，测得Rx两端电压，然后单刀双至开关由a到b再调节电阻箱，电压表示数与在a点相同，则可求得电阻值；方案B先后把电压表分别放在R x和R0两端测出电压值，由串联分压公式可求R x．调节电阻箱阻值，可以多次测量．方案A，只能求一次阻值；方案B可以多次测量求平均值，以减小误差。
4．如图是小明探究串联电路特点的实验电路图：(1)小明最好选择两个小灯泡的规格是_______的。
（填“相同”或“不相同”）。
(2)小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。
他在实验操作中不当之处是：____________。
实验时L1没亮的原因可能是（____）A．通过灯泡L1的电流比L2中的电流小B．该灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．该灯泡靠近电源负极【答案】不相同连接电路时，开关没有断开 C【解析】【分析】(1)探究实验中，为了使结果有普遍性，减少偶然性，应选用不同规格的灯泡做实验。
(2)为防止电路连接过程中出现短路，连接电路时开关应该断开；两只灯泡是串联的，一只灯泡的灯丝断了以后，整个电路发生断路，另一只灯泡不可能发光；一只发光，另一只不发光，可能不发光的这一只被短路或电路中电流远小于L1的发光电流。
【详解】(1)[1]应选用不相同的灯泡做几次实验，是为了让结果具有普遍性。
(2)[2]刚将线路两端接到电源两极，L2就亮了，说明连接电路时，开关没有断开。
[3]A．两个灯泡串联时，通过的电流相等，故A错误；B．L2亮说明电路是通路，即灯泡的灯丝不可能断了，故B错误；C．L1没亮的原因可能是该小灯泡灯座处可能短路了，故C正确；D．灯泡的亮与不亮与电源的正负极无关，故D错误。
故选C。
5．如图所示，是探究串联电路电流特点的实物电路：（1）依次断开图中A、B、C各点，将________表与灯泡L1、L2________联接入电路，读取电流表的示数；（2）更换小灯泡，再次测量A、B、C各点的________；拆、接电路时，开关S应处于________状态；（3）实验多次测量数据的目的是________；收集到的表中数据表明，串联电路的电流特点是________。
实验次数A点电流I A B点电流I B C点电流I C10.3A0.3A0.3A20.2A0.2A0.2A【答案】电流串电流断开获取大量数据，总结普遍规律串联电路中，电流的大小处处相等【解析】【详解】(1)[1][2]依次断开图中A、B、C各点，将电流表与灯泡L1、L2串联接入电路，读取电流表的示数。
(2)[3][4]更换小灯泡，再次测量A、B、C各点的电流；拆、接电路时，为保护电路，开关S 应处于断开状态。
(3)[5]实验多次测量数据的目的是得出普遍性的结论。
[6]横向比较表中数据得出的结论是：串联电路的电流特点是各处的电流都相等。
6．为了探究“并联电路电流规律”，小红实验小组设计了如图甲所示的电路图。
（1）准备连接电路时，他们首先就连接方法进行了如下讨论。
几个说法中错误的是（________）A．按照电路图连接电路时，开关应该是断开的B．每处接线都必须接牢C．连接电路元件时不能从电池的负极开始D．连接完毕后要仔细检查电路，确认无误后再闭合开关（2）连接好电路后，小明闭合开关测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是________；（3）小亮同学根据下表实验数据得出的实验结论是；在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。
老师指出小亮的探究过程有不妥之处，请问他下一步应该被的最合理的操作是（________）A点电流A I B点电流B I C点电流C I0.16 A0.16 A0.32 AA．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值【答案】C电流表正负接线柱接反C【解析】【详解】(1)[1]A．连接电路时，开关应该断开，故A正确，不符合题意；B．连接电路时每处接线都必须接牢，要不接触不良会造成断路，故B正确；C．连接电路时，应该按照一定的顺序，开关断开，防止短路对电路元件的损坏，故C错误，符合题意；D．连接完毕后要仔细检查电路，确认无误后再闭合开关，避免发生短路，故D正确。
(2)[2]由乙图知，电流表的指针反偏了，原因是电流表正负接线柱接反了；(3)[3]探究并联电路的电流特点时，应选择两盏不同规格的灯泡，多做几次实验，以得到普遍的结论，故选C。
7．为了探究串联电路总电阻与各电阻之间的关系，小芳设计了如图所示的实验电路，其中是电阻箱，是定值电阻，用表示与串联的总电阻（即等效电阻）．用电流表测量串联电路中的电流，用电压表测量、两点间的电压．小芳通过实验记录的数据如下表所示．请根据表中的实验数据，归纳出总电阻跟电阻的关系式：__________．【答案】R=10Ω+R1【解析】从表格中数据可以得出，总电阻R和R1阻值的差是一个定值，大小等于10Ω，因此总电阻R跟电阻R1的关系为 R=R1+10Ω．8．探究并联电路电流规律：宝宝和玲玲同学想探究并联电路电流规律（猜想与假设）(1)宝宝同学猜想：并联电路中各支路电流相等；(2)玲玲同学猜想：并联电路干路中的电流等于各支路电流之和．（设计实验与制定计划）宝宝和玲玲同学分别从实验室选取电流表3个，灯泡2个，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图所示．（进行实验与收集证据）(1)宝宝同学根据电路图连接好实验电路，连接过程中，开关应该___________；检查电路无误后，开始实验，正确读出电流表示数如下表：(2)玲玲同学根据电路图正确连接好实验电路，开始实验，正确读出电流表示数如下表：（分析与论证）分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流之和．（评估）(1)宝宝同学得出错误的实验结论，主要原因是______________；(2)玲玲同学的实验记录表格中，实验次数___________读数错误，原因是_____________．(3)为了使实验结论更具科学性，请你提出合理化建议(1条即可)：_________________【答案】断开两个灯泡规格相同 3 看错量程换用不同规格的灯泡，多次实验【解析】【分析】【详解】(1)为防止连接过程出现短路现象，从而保护电路，所以在连接过程中，开关应该断开；【评估】(1)检查电路无误后，开始实验，实验得到的数据具有特殊性，每一次两支路电流都相等，由于并联电压相等，所以可知他所选用的小灯泡规格是相同的，因此得出的实验结论不具有普遍性和科学性；(2)分析玲玲同学的实验记录表格中数据可以看出，第三次的数据明显差别很大，所以这一次是错误的，干路电流表示数比支路电流表示数小，原因只有一种就是读数时看错量程了；(3)为了使实验结论更具科学性，普遍性，应该换用不同规格的灯泡再进行多次测量得出实验结论．9．如图甲是“探究串联电路电流特点”的实验电路图:(1)实验中，选择两个小灯泡的规格应该是________的(选填“相同”或“不相同”)。
【物理】人教版物理初三年级上册全册全套精选试卷同步检测(Word版 含答案)

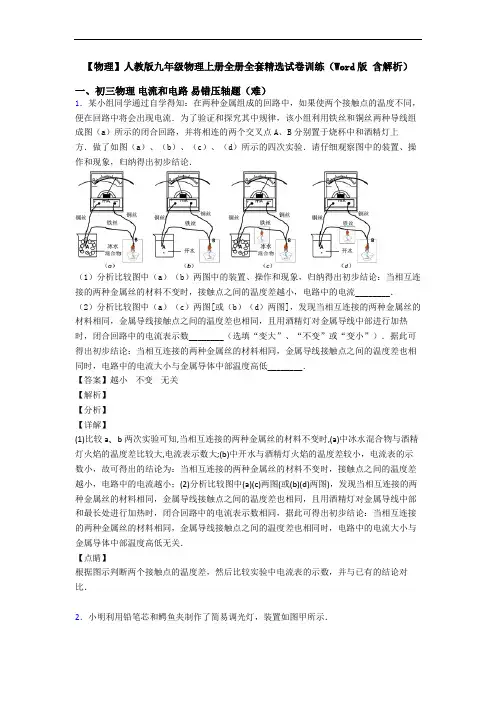

【物理】人教版物理初三年级上册全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。
【物理】人教版九年级物理上册全册全套精选试卷同步检测(Word版 含答案)
【物理】人教版九年级物理上册全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
【物理】人教版九年级上册物理全册全套精选试卷测试卷(含答案解析)

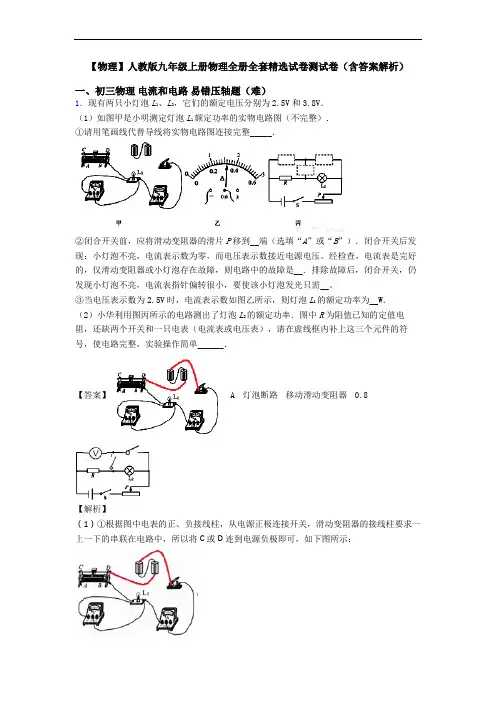

【物理】人教版九年级上册物理全册全套精选试卷测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【物理】人教版九年级上册物理全册全套精选试卷训练(Word版 含解析)

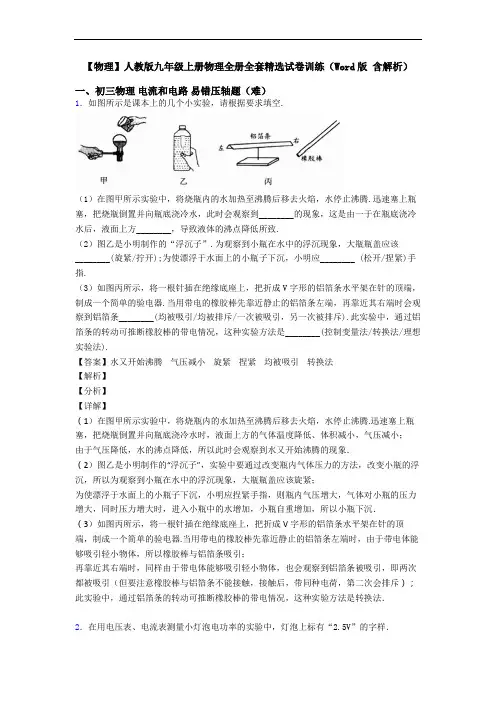

【物理】人教版九年级上册物理全册全套精选试卷训练（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
【物理】人教版九年级上册物理全册全套精选试卷训练(Word版 含解析)
【物理】人教版九年级上册物理全册全套精选试卷训练（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．2．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。
（1）如图甲所示是小丽连接的部分电路，请将电路连接完整_________。
（2）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数.若电路中仅有一处故障，这个故障可能是___________。
（3）实验过程中，当电压表的示数为2V时，要使小灯泡正常发光，应将滑动变阻器的滑片P向___调节（选填“左”或“右”）；小灯泡正常发光电流表的示数如图乙所示，则，此时小灯泡的电功率为______W。
（4）做完此实验后，小丽还想测量一只阻值约为数百欧的电阻R x的阻值，与其他同学讨论后，她通过增加一电阻箱R0（0～9999Ω 5A）、定值电阻（200Ω 2A）、单刀双掷开关等器材，设计出了A、B两种方案(如图).在A、B两种方案中，方案__________可以让测量结果更准确，理由是_______。
（电表为理想电表）【答案】略灯短路右1.2B可以多次测量取平均值【解析】（1）小灯泡与电流表串联，电压表接在小灯泡的两端，如下图：（2）闭合开关后，发现灯泡不亮，电流表有示数，说明电路为通路，故障为短；电压表无示数，说明电压表被短路，因此电路故障为灯泡短路；（3）电流表量程为0～0.6A，由表知0.4+4×0.02A=0.48A；此时小灯泡电功率：P=UI=2.5V×0.48A=1.2W；要使小灯泡正常发光，应使小灯泡两端电压为额定电压，由2V增大到2.5V，根据串联分压的特点，应使滑动变阻器阻值减小，故应将滑动变阻器的滑片P向右移动；（4）方案A通过R x与R串联，测得Rx两端电压，然后单刀双至开关由a到b再调节电阻箱，电压表示数与在a点相同，则可求得电阻值；方案B先后把电压表分别放在R x和R0两端测出电压值，由串联分压公式可求R x．调节电阻箱阻值，可以多次测量．方案A，只能求一次阻值；方案B可以多次测量求平均值，以减小误差。
【物理】人教版九年级物理上册全册全套精选试卷训练(Word版 含解析)
【物理】人教版九年级物理上册全册全套精选试卷训练（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。
【物理】人教版九年级物理上册全册全套精选试卷(提升篇)(Word版 含解析)
【物理】人教版九年级物理上册全册全套精选试卷（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【物理】九年级上册物理全册全套精选试卷测试卷 (word版,含解析)
【物理】九年级上册物理全册全套精选试卷测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。
测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。
【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。
[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的。
(2)[4]由表格可知，存在的不足之处是电流没有单位。
(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。
【物理】人教版九年级物理上册全册全套精选试卷同步检测(Word版 含答案)
【物理】人教版九年级物理上册全册全套精选试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小海和小梅一起做“探究并联电路中电流的规律”实验．（1）如图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是__________（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路_____________ ．移动后电流表测量的是_____（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：_______（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_________．（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图__________________________．【答案】C A或BI C＝I A+I B换上规格不同的灯泡多次实验【解析】【分析】【详解】(1)[1]电流表在干路上测量干路的电流，即C点的电流；(2)[2][3]让电流表测量另一处的电流，也就是测量支路的电流，如图所示：测量的是B点的电流；(3)[4][5]并联电路中，干路电流等于各支路电流的和，即I C=I A+I B，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验．(4)[6]在不换电流表位置的情况下，在支路上各连接一个开关即可完成实验要求，电路如图所示：2．莉莉利用如图所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5 V；小灯泡额定功率约为1 W，电源电压恒为6 V，①闭合开关前，应将滑滑动变阻器的滑片移至___（选填“A”或“B”）端。
②若有三个滑动变阻器，规格分别为R1（5Ω 2 A）、R2（20Ω 1 A）、R3（100Ω 0.1 A），则应选择___（选填“R1”“R2”或“R3”）。
【物理】人教版九年级上册物理全册全套精选试卷检测题(WORD版含答案)
【物理】人教版九年级上册物理全册全套精选试卷检测题（WORD版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】2000B r R t 25A sT m π⋅Ω⋅⨯ c 【解析】 【分析】 【详解】（1）[1]由图像分析可得2EI R=……………1 E t∆Φ=∆...............2 =?S B ∆Φ∆ (3)120+2R R R R == (4)由1234联立得：22000022B B r r I t R t R ππ∆=⋅=⋅∆由于2π为定值，故 2000B r I k R t =[2]将第一组数据带入上式得：k =25A sT m π⋅Ω⋅⨯（2）[3]若R 0变，其他为定值，则2002B r t π均为定值，可看作0'k I R =，此为反比例函数，故可用图线c 表示．3．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m 的水平水渠为实验场地，如图甲所示，在A 1A 2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t =5s 时测得实验数据如下表： 离渠中心线距离r /m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d. 【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭；（3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ； 若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.4．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。
