土地开发整理项目施工图设计要求

土地开发整理项目施工图设计要求河南一、施工图设计的基本要求土地整理项目施工图设计是进行项目施工的重要依据,主要内容包括：1、工程施工设计图的编制应依据相关标准和规范,符合相关政策.2、对已批准的规划设计中规划图上规划的工程项目按施工要求逐项落实到每个工程项目,包括土地平整工程、道路工程、水利工程、农田防护工程及其它工程。

3、施工图设计必须坚持在规划项目量不减少、施工质量不降低、预算投资不突破的前提下进行施工图设计。

4、对涉及结构安全的建筑物,在对建筑物地基承载力提出要求的基础上，应进一步进行各类建筑物结构设计(机耕桥、人行桥、泵站、水闸、堤坝、渡槽、倒虹吸、跌水等)，核实原初步设计是否达到安全、稳定和使用要求。

5、完善单体图设计，绘制各类建筑物施工图，施工图包括建筑施工图、结构施工图和安装施工图,各类施工图应编制目录、序号,首页应有总说明,对各类建筑物提出施工要点、工艺要求、施工工序、主要材料和做法，并提出施工质量要求。

（一）土地平整工程1．核实每个田块的平整（推土）工程量，进行土方平衡计算,需要调配土方的应绘制土方调配图。

明确土方的搬运方向、搬运量，土方开挖深度和范围、土方填埋深度和范围。

2．核实拆迁村庄平整工程量和附属物数量。

3．典型田块能说明项目区典型田块的形式，确定各种形式的典型田块所代表的区域;各种主要农用地用地类型均应根据不同地形条件分别进行典型田块设计;典型田块设计应能够代表该用地类型所处的地形条件；田间工程应具有代表性；设计应重点说明田块内部道路、沟渠、防护林等田间工程的布置关系;按相关制图规定绘制典型田块设计图。

（二）农田水利工程1．对各灌排渠道（支斗渠、支斗沟、田间灌排农沟、农渠)绘制纵断面图，根据纵断面图绘制各桩号相应横断面图并计算土方（图上附土方表），有护砌工程的硬化沟渠要说明做法并计算工程量。

2．所有的斗沟、斗渠都要绘出纵断，并画出分段横断图，农沟、农渠可绘出几条有代表性的.3．对修复的沟渠落实清淤沟、渠、塘堰需清淤部位的深度、宽度,画出断面图，并计算工程量。

对改、扩建工程应注明可利用工程项目内容、工程量。

4．纵断图设计图中应包括:原地面线、设计渠底高程线(包括坡降）、设计渠顶高程线、设计水面线、带状平面略图（里程桩号，交叉点建筑物位置建筑物符号)等要素.5．横断面图（断面变化时就要有一个断面图）设计图中应包括：渠顶高程、宽度；内外边坡、渠底宽、渠上口宽；防渗衬砌形式（包括厚度、材料）等。

6．建筑物施工图应绘制结构及基础部位，并标注尺寸、建筑材料、详细做法及施工质量要求,对剖切细部构造应绘出大样图.A.对基础部分进行承载力验算，对有基础处理要求的建筑物，提出基础处理方式和方法。

B.对混凝土结构建筑物，根据现浇或预制情况提出设计强度指标、钢筋构造要求.C。

有配筋的结构应对各部位分别绘制钢筋布置图，列钢筋材料表等.如井房按建筑专业要求应有:平面图、立面图、剖面图、结构图；墙体、屋顶、基础等施工详图；建筑要求、粉刷、楼地面构造、门窗等。

7．管道工程应根据管道走向与轴线绘制管道布局图；对管道基础应绘出大样图、标注尺寸并说明做法；对管道接头和管道控制设备部位应绘制大样图,说明接头（或接口）及管道控制设备部位做法;对管道中的每个管件绘制施工图，并说明规格、型号;对管道中的阀门井、沟槽开挖填埋等同建筑物施工图。

如喷灌、管灌工程应包括出水口结构图，微灌、喷灌、管灌的材料,设备、名称、型号、性能要求。

8．机井结构图应包括井口、井壁管、过滤管（包括滤料）、井深、地层状况、管径材料、井管封闭.大口井包括大口井的井径、深度、井筒、壁厚等。

9．水窖应有集雨场说明、面积、材料;水池应有结构图、水池尺寸、池壁材料、加盖、进出水管路。

10．电气设备主要标明：设备规格型号、变压器容量型号、电动机型号、电线电缆型号、电杆型号 (高、直径）、开关、熔断器、避雷针等。

（三）道路工程包括平面图、纵断面图、横断面图1．平面图:复杂地形（山丘区）道路有曲线半径、弯道超高、弯道加宽，平原地区道路平直可简化。

2．所有的田间路都要绘出纵断，生产路可绘出几条有代表性的。

纵断面图应标示：地面线、设计线、桥涵位置等。

3．根据纵断面图绘制各桩号相应设计的横断面，计算土方及路面工程量。

土方路基应进行平衡计算,土方不足者，应绘出土方调配图，说明土方来源.横断面图应标示：路面（宽度、压实厚度、材料、坡降)、路基（宽度、压实厚度、材料）、路肩、边坡、边沟。

道路配套的路肩、防护等应注明尺寸并说明其做法.4．修复道路应绘出纵断面图，结合横断面图核实修复道路工程量。

（四）其它工程1．水土保持工程同农田水利工程施工图要求相同.2．林网工程按规划图确定位置,按不同树种、种植部位绘出施工图。

3．设备安装工程应绘出相应施工图，标注安装部位及其做法。

二、上报材料（一）施工图设计说明施工图设计说明主要内容：施工图设计与原规划设计的衔接说明、施工设计依据、设计原则、设计的基础资料、每个单项工程的设计标准、施工技术要求（施工方法、施工工艺、施工要求、施工注意事项)、工程量统计表、材料统计表等.(二）施工图纸1．工程设计图采用A3图幅（297 X 420），土方调配和典型田块可根据需要采用大幅面图纸。

2．图纸应按封面、扉页、目录、说明、材料总数量、工程位置平面图、主体工程、次要工程等顺序排列，并统一进行编排图号,图号由汉语拼音字母和阿拉伯数字组成。

目录本身不应编入图号与页号.3．标注应齐全，应能够精确表示建筑物结构尺寸和建筑材料，要求有平面、立面和剖面图,并注明比例,钢筋混凝土结构应有配筋图，每类单体建筑物应有工程量和材料表。

确保图纸准确、无误，材料、尺寸标注清楚，施工单位能照图施工。

4．各建筑物施工图编制应符合《房屋建筑制图统一标准》（GB/T 50001—2001）、《建筑制图标准》（GB/T 50104-2001)、《建筑结构制图标准》（GB/T 50105—2001）的规定,并有设计标准说明，必要时要注明施工注意事项。

5．农田水利设计工程图应符合《水利水电工程制图标准》（SL 73—95)的规定,农村道路工程设计图应符合《道路工程制图标准》（GB 50162—92）的规定，农田防护林工程设计图应符合《林业工程制图标准》（LYJ 002—87)的规定。

6．改建和新建沟、渠、道路、管路应绘制纵、横断面图，机井工程应绘制机井柱状图。

7．工程设计图样中（A3幅面)，说明及注释应采用仿宋体，宜放置在图纸的左下方或图签上方。

说明及注释应编序号,采用数字形式,左对齐.8．图纸单位应采用m或mm,一般高程、田面长度（宽度）采用m为单位，钢筋、结构尺寸采用mm为单位。

（三）项目预算书项目预算书按国土资源部预算定额标准编制,并附有依据的材料价格表和工程量计算书。

总投资应控制在已批复初步设计预算范围内，有条件的可以另行按施工标段编制预算.工程量计算书内容应包括：工程量计算的内容、计算依据、单项工程量、总工程量、套用的定额等。

(四)如果涉及规划设计变更的应附施工设计调整说明.调整说明按照＊*国土资发[2006]146号文件要求编制。

施工图设计说明实例第一部分土地平整工程设计说明一、设计依据包括但不限于：1．《土地开发整理项目验收规程》（TD/T1013-2000)。

2．《**省坡改梯工程建设技术规程》。

3．《＊*＊省中部丘陵地区改造中低产田项目技术工作要点》（试行)（2005。

5）. 4．＊＊县*＊镇土地整理项目规划设计报告.5．土地整理相关政策、文件及规范。

6．土地平整工程设计相关规范二、设计原则1．因地制宜，土层厚度达到60厘米以上,土壤耕作层20厘米以上，整理成水平梯地。

2．土方平整为局部平整原则,根据地形采用部分田块间区域平整。

3．坡地改梯地坡度不超过25°,土埂埂高根据坡度和梯田宽度确定，原则上不超过1。

5m.三、基本资料1．《**省**县*＊镇土地整理项目可行性研究报告》及报国土资源部立项材料。

2.《＊＊省＊＊县*＊镇土地整理项目初步设计报告》。

3。

《＊＊省＊*县*＊镇土地整理项目测量资料》。

四、主要建筑物设计1．旱地坡改梯工程：为满足土地整理项目对改善农业生产与农民生活条件，提高耕地质量等的要求,将整理区域内部分旱地进行改梯设计。

设计原则采用坡改梯区域内部平整方案，在坡改梯区域内进行土方挖填平衡。

丘陵区的坡耕地进行坡改梯设计，主要以耕作方便、埂坎稳定为原则.采用部颁标准、TD/1012—2000标准所推荐的梯田设计公式，采用横断面法计算工程量：A划分横断面采用横断面法计算坡改梯，横断面垂直等高线，各断面间的间距20m。

B计算土方量设各断面面积分别为F1、F2、…、Fn，相邻两断面间的距离依次为l1、l2、…、ln，则所求土方量为式中：V——相邻两横断面间的土方量m3;F1、F2、…、Fn——相邻两断面的挖（或填）方断面面积m2；l1、l2、…、ln——相邻两横断面的间距m。

项目区共有旱地332.58公顷，田坎面积165。

55公顷,旱地坡改梯主要是改善耕地质量，改善耕作条件。

经现场踏勘，结合地形地貌、当地村民意见以及项目投资资金，本次规划选择旱地相对成片以及整理条件较优的区域进行坡改梯。

项目区典型地块面积共计150公顷（含田坎)，田坎采用土质田埂，选择田坎高H为0。

99－1。

5m，上游坡1：0.4，下游坡1：0。

6－0.8，田埂顶宽0。

3m，埂顶比田面高0.2m。

2．薄改厚项目区为丘陵地貌，丘坡顶部坡耕地含有紫色砂页岩，土层较薄,需要进行爆破，经过风化后形成耕作土层，才能改造为耕地。

据调查，旱地坡改梯区域约有6。

10公顷(含田坎)耕地由于土层厚度太薄，需要进行爆破增厚土层.爆破部位主要在山丘中上部，需采用松动爆破。

使土层厚度达到60cm的要求。

施工时，爆破漏斗深约1m，每炮炸药0。

413kg、导火索长1m、火雷管1发.显然，经风化后的表层和底层土较贫瘠，所以这部分土地应增施有机肥，有机与无机相结合，适当施用氮、磷、钾肥，尽快培育地力，结合当地实际情况种植用养作物（如豆科、油菜、十字花科等），绿肥作物(如紫云英、紫粒笕等）.3．荒草地坡改梯工程：为满足土地整理项目对新增耕地的要求，改善农业生产与农民生活条件，提高耕地质量。

项目区整理荒草地4.65公顷,荒草地坡改梯面积2.16公顷，荒草地坡改梯设计与旱地坡改梯设计相同，荒草地坡改梯施工程序除首先应清除杂草外，其余工序与旱地坡改梯施工程序相同。

根据荒草地坡改梯区域不同坡度,荒草地坡改梯工程量如表5-4。

显然，荒草地的表层和底层土较贫瘠,有机质含量、氮、磷、钾肥很低，所以这部分土地应加大地力培肥，增施有机肥,有机与无机相结合,适当施用氮、磷、钾肥,尽快培育地力，结合当地实际情况种植用养作物(如豆科、油菜、十字花科等)，绿肥作物（如紫云英、紫粒笕等)。

合集下载

国土资源部关于加强和改进土地开发整理工作的通知

国土资源部关于加强和改进土地开发整理工作的通知文章属性•【制定机关】国土资源部(已撤销)•【公布日期】2005.02.07•【文号】国土资发[2005]29号•【施行日期】2005.02.07•【效力等级】部门规范性文件•【时效性】失效•【主题分类】土地资源正文国土资源部关于加强和改进土地开发整理工作的通知（国土资发[2005]29号）各省、自治区、直辖市国土资源厅（国土环境资源厅、国土资源和房屋管理局、房屋土地资源管理局、规划和国土资源局），新疆生产建设兵团国土资源局：新《土地管理法》实施以来，各级国土资源部门将土地开发整理作为国土资源管理的重要工作，开拓进取，真抓实干，取得了显著成效。

随着各地依法行政意识的增强和执法力度的加大，土地开发整理各专项资金的征收情况越来越好，特别是中央又将土地出让金的部分收益用于农业土地开发，补充耕地的资金逐步增多，土地开发整理工作的任务越来越重。

为贯彻落实《中共中央国务院关于进一步加强农村工作提高农业综合生产能力若干政策的意见》（中发[2005]1号）、《国务院关于深化改革严格土地管理的决定》（国发[2004]28号）精神和最近召开的全国国土资源厅（局）长会议要求，现就加强和改进土地开发整理工作有关问题通知如下：一、完善指导思想，进一步明确土地开发整理工作方向在新的形势下，各级国土资源部门要认真学习中央1号文件和国务院决定精神，按照部《土地开发整理若干意见》（国土资发[2003]363号）确定的指导思想和基本原则，进一步明确土地开发整理工作方向和重点。

当前和今后一个时期内，土地开发整理工作要以提高农业综合生产能力为出发点，大力开展基本农田整理，促进补充耕地数量、质量、生态三者统一；要落实《全国土地开发整理规划》（国土资发[2003]69号），积极实施重大工程，促进项目布局的相对集中；要建立项目指南发布制度，促进资金与资源合理配置，向重大工程和粮食主产区、粮食主产县、基本农田保护区倾斜；要进一步下放项目管理权限，促进合理确定项目管理权责，改进项目管理方式，全面提高土地开发整理工作水平。

财〔2001〕41号,关于印发《土地开发整理项目预算编制暂行办法》的通知

关于印发《土地开发整理项目预算编制暂行办法》的通知（国土资源部财〔2001〕41号）第一章总则第一条为适应财政预算体制改革和实行部门预算管理的要求，规范土地开发整理项目预算的编制，确保土地开发整理项目资金的合理、有效使用，依据《新增建设用地土地有偿使用费财务管理暂行办法》、《土地开发整理标准》和《土地开发整理项目资金管理暂行办法》等制定本办法。

第二条本办法适用于国家或国家参与投资的土地开发整理项目。

第三条土地开发整理项目预算，由项目承担单位的财务部门组织有关人员进行编制，并对其编制质量负责。

第四条土地开发整理项目预算，应根据项目规划、设计(即施工图设计)的工程量和施工组织设计或施工方案确定的施工方法，参照国家或省最新颁布实施的《水利水电建筑工程预算定额》、《建筑安装工程预算定额》等预算标准，按照本办法的有关要求进行编制。

第二章项目预算文件的组成第五条预算文件则封面、目录、预算编制说明、预算计算表格及附件组成。

第六条预算文件的封面和扉页应按规定格式制作，扉页应有项目名称，项目承担单位，编制、复核人员姓名并加盖印章，编制日期等内容(具体格式详见附件一)。

目录应按预算表的表号顺序编排。

第七条预算编制说明的文字力求简明扼要。

主要内容包括：(一)项目概况说明项目的性质、类型、地点及地貌类型，开发整理总面积、预计净增耕地面积及其、占总面积的比例，项目预算总投资及项目资金来源，项目分期进度安排，分年度说明项目实施内容及分年度投资计划等。

(二)预算编制依据说明项目预算编制所依据的项目规划、设计图件及说明、图纸资料批准文号，就采用的指标、定额、费用标准及价差调整等有关文件的依据或来源，进行详细说明。

(三)取费标准和计算方法的说明简要说明预算表格中各项数据的计算方法和定额换算关系。

(四)项目技术经济指标分析着重投入与产生经济效益分析，内容主要包括实物工作量的部署、增减调整因素分析，施工方案与技术需要与可能分析，单项工程技术手段、生产组织对工种成本的影响分析等。

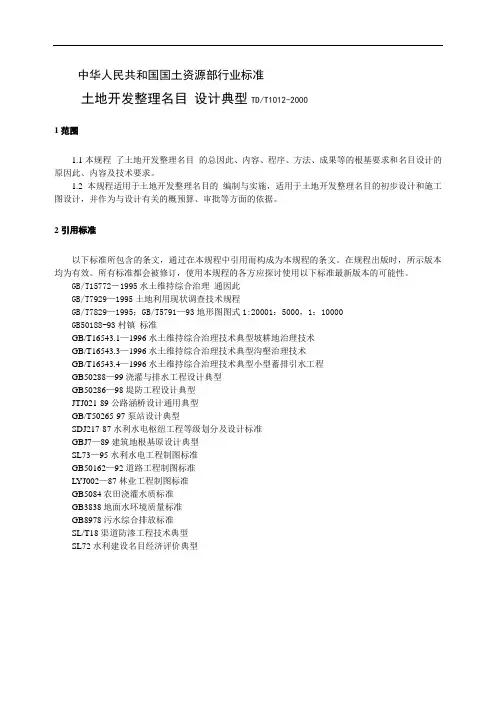

土地开发整理项目规划设计标准规范

中华人民共和国国土资源部行业标准土地开发整理名目设计典型TD/T1012-20001范围1.1本规程了土地开发整理名目的总因此、内容、程序、方法、成果等的根基要求和名目设计的原因此、内容及技术要求。

1.2本规程适用于土地开发整理名目的编制与实施，适用于土地开发整理名目的初步设计和施工图设计，并作为与设计有关的概预算、审批等方面的依据。

2引用标准以下标准所包含的条文，通过在本规程中引用而构成为本规程的条文。

在规程出版时，所示版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用以下标准最新版本的可能性。

GB/T15772－1995水土维持综合治理通因此GB/T7929—1995土地利用现状调查技术规程GB/T7829—1995；GB/T5791—93地形图图式1:20001：5000，1：10000GB50188-93村镇标准GB/T16543.1—1996水土维持综合治理技术典型坡耕地治理技术GB/T16543.3—1996水土维持综合治理技术典型沟壑治理技术GB/T16543.4—1996水土维持综合治理技术典型小型蓄排引水工程GB50288—99浇灌与排水工程设计典型GB50286—98堤防工程设计典型JTJ021-89公路涵桥设计通用典型GB/T50265-97泵站设计典型SDJ217-87水利水电枢纽工程等级划分及设计标准GBJ7—89建筑地根基原设计典型SL73—95水利水电工程制图标准GB50162—92道路工程制图标准L YJ002—87林业工程制图标准GB5084农田浇灌水质标准GB3838地面水环境质量标准GB8978污水综合排放标准SL/T18渠道防渗工程技术典型SL72水利建设名目经济评价典型3土地开发整理名目设计典型3.1总因此3.1.1本规程的适用范围包括土地开发、土地整理〔含土地复垦〕。

3.1.2 的根基原因此a)十分珍惜和合理利用土地，切实保卫耕地。

b)社会效益、经济效益、生态效益相统一。

2020(建筑工程标准法规)土地开发整理工程建设标准条文说明

（建筑工程标准法规）土地开发整理工程建设标准条文说明第二部分浙江省土地开发整理工程建设标准条文说明目次1 总则11.1目的11.2适用范围11.3基本原则11.4引用标准11.5基本术语12 建设目标22.1总体目标22.2具体目标23 建设条件43.1合法性条件43.2自然资源条件43.3社会经济条件43.4现有基础设施条件43.4其它条件54 类型区和工程布局64.1类型区64.2工程布局65 土地平整工程75.1一般规定75.2田块修筑工程85.3地力保持工程116 灌溉与排水工程136.1一般规定136.2水源工程156.3输配水工程186.4喷微灌工程206.5排水工程226.6渠系建筑物246.7泵站及输配电工程277 田间道路工程337.1一般规定337.2田间道347.3生产路348 农田防护与生态保持工程36 8.1农田林网工程368.2岸坡防护工程388.3沟道治理工程408.4坡面防护工程411总则1.1目的制定本标准的目的是为了加强土地开发整理项目全过程管理，规范土地开发整理工程项目建设行为，统一工程等级标准，确保土地开发整理工程建设质量，合理引导土地开发整理资金使用方向，促进土地资源的可持续利用，同时也为土地开发整理工程项目的可行性研究、初步设计、施工图设计、指导施工、竣工验收等提供决策依据。

1.3基本原则“十分珍惜、合理利用土地和切实保护耕地”是我国的基本国策。

保证耕地总量动态平衡，提高耕地质量，改善生态环境，是保障粮食安全和生态安全的基础。

结合浙江省实际，对土地资源实行科学合理的开发整理，是促进本省农业与经济可持续发展的必要措施。

因此，本标准认真执行国家的有关技术与经济政策，注意与行业、地方的有关法律法规及现行的相关技术标准相衔接，以保护耕地为主要目标，促进土地资源优化配置与高效利用，从本省的省情出发，合理确定工程建设标准，推进现代农业发展。

1.4引用标准本标准的制定参考了相关的法律、法规、规章与技术规范，其相关内容通过本标准的引用或综合修改，构成本标准的有效条文。

用地标准

泊星石
中华人民共和国国土资源部行业标准
土地开发整理项目规划设计规范 TD/T1012-2000
1 范围
1.1 本规程规定了土地开发整理项目规划的总则、内容、程序、方法、成果等的基本要求和项目设计的原则、内容及技术要求。
1.2 本规程适用于土地开发整理项目的规划编制与实施，适用于土地开发整理项目的初步设计和施工图设计，并作为与设计有关的概预算、审批等方面的依据。
土地质量提高、人均绿地面积等。
泊星石
3.2.6.5 规划方案确定
组织有关专家对规划方案进行论证修改，确定最佳规划方案，提交规划文本、规划说明、规划图件和附件。
3.2.7 上报审批与实施
土地开发整理项目规划应由有土地开发整理项目批准权的单位审查批准。经批准后的项目规划方可按照规划要求对项目组织实施。项目规划的实施应有利于保证工程安全，降低工程成本，优先安排保证防洪、排涝等对生产建设有重大影响的重点工程和道路、水利、电力等基础工程。农用地开发整理项目应注意不违农时，优先安排不影响农作物生长或影响不大的工程，其他工程尽量安排在农闲季节。
3.2.2 土地利用现状分析及评价对确定为开发整理项目区的土地进行现状分析，并确定土地的适宜用途和适宜程度。
3.2.3 确定土地开发整理项目的目标、任务和要求根据项目任务书的要求及项目所在区域的自然条件、土地质量、社会需求、经济建设需要、经济
发展水平、技术水平等，确定开发整理项目规划的目标、任务和要求。
3.2.1.3 成立规划工作小组
规划工作小组由有资质的专业人员组成，负责土地开发整理项目规划的编制工作。
3.2.1.4 搜集整理资料资料要求具备真实性、完整性、时效性和具有法律效力。 (1)项目规划应搜集以下资料： a)项目区基本概况。行政辖区、地理位置、四至、总面积、区内人口等。 b)自然条件。包括项目区地形、地貌、土壤、水文、气候、地质、植被、自然灾害等情况。 c)自然资源。包括土地资源、水资源、生物资源、光热资源、矿产资源等。 d)社会经济条件。包括经济状况、市场状况、基础设施、人民生活水平、民族、文化、地方风俗

土方工程施工设计要求

竣工质量验收
01
在施工完成后，进行全面的质量检查和评估。
02
检查工程是否符合设计要求和施工合同规定的质量标准。
03
对发现的问题进行整改，直至达到验收标准。
验收文件整理与归档
01 整理施工过程中的质量检查记录、验收报告等相关文件。
02 将整理好的文件归档保存，以备后续查阅和使用。
03 确保文件的完整性和准确性，方便后续的质量追溯和责任追究。
技术人员和操作工人。
设备配置
根据施工需要，选择合适的施工机械和设备，如挖掘机、装载机、压实机等。
材料供应
确保所需材料如土料、石料、水泥等的供应及时、充足，满足施工需求。
02
土方开挖
开挖顺序与方法
开挖顺序
遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则，先深后浅，先边坡、基坑后中间。
土方工程施工设计要求
汇报人：
2024-01-19
• 施工前准备 • 土方开挖 • 土方回填 • 环境保护与安全措施 • 施工质量检查与验收
01
施工前准备
现场勘察与测量
01
02
03
地形地貌测绘
对施工现场进行详细的地形地貌测绘，包括高程、坡度、地表状况等。
地质条件分析
了解施工区域的地质构造、土层分布、地下水位等，评估施工难度和风险。
应急措施
一旦发现异常情况，应立即停止施工，采取相应应急措施，如加固支护结构、紧急排水等，确保人员安全和工程稳定。
03
土方回填
回填材料选择与处理
回填材料选择
优先选用符合要求的原土，当原土不满足要求时，可选用砂土、碎石土等透水性材料。
回填材料处理

土地开发项目施工图设计要求精修订

土地开发项目施工图设计要求标准化管理部编码-[99968T-6889628-J68568-1689N]土地开发整理项目施工图设计要求河南一、施工图设计的基本要求土地整理项目施工图设计是进行项目施工的重要依据，主要内容包括：1、工程施工设计图的编制应依据相关标准和规范，符合相关政策。

2、对已批准的规划设计中规划图上规划的工程项目按施工要求逐项落实到每个工程项目，包括土地平整工程、道路工程、水利工程、农田防护工程及其它工程。

3、施工图设计必须坚持在规划项目量不减少、施工质量不降低、预算投资不突破的前提下进行施工图设计。

4、对涉及结构安全的建筑物，在对建筑物地基承载力提出要求的基础上，应进一步进行各类建筑物结构设计（机耕桥、人行桥、泵站、水闸、堤坝、渡槽、倒虹吸、跌水等），核实原初步设计是否达到安全、稳定和使用要求。

5、完善单体图设计，绘制各类建筑物施工图，施工图包括建筑施工图、结构施工图和安装施工图，各类施工图应编制目录、序号，首页应有总说明，对各类建筑物提出施工要点、工艺要求、施工工序、主要材料和做法，并提出施工质量要求。

（一）土地平整工程1．核实每个田块的平整（推土）工程量，进行土方平衡计算，需要调配土方的应绘制土方调配图。

明确土方的搬运方向、搬运量，土方开挖深度和范围、土方填埋深度和范围。

2．核实拆迁村庄平整工程量和附属物数量。

3．典型田块能说明项目区典型田块的形式，确定各种形式的典型田块所代表的区域;各种主要农用地用地类型均应根据不同地形条件分别进行典型田块设计;典型田块设计应能够代表该用地类型所处的地形条件；田间工程应具有代表性；设计应重点说明田块内部道路、沟渠、防护林等田间工程的布置关系；按相关制图规定绘制典型田块设计图。

（二）农田水利工程1．对各灌排渠道（支斗渠、支斗沟、田间灌排农沟、农渠）绘制纵断面图，根据纵断面图绘制各桩号相应横断面图并计算土方（图上附土方表），有护砌工程的硬化沟渠要说明做法并计算工程量。

土地开发整理项目-2016

XXXXXX工程监理规划限公司XX年X月编制总监理工程师：专业监理工程师：审批（公司技术负责人）：一、编制依据（1）国家及行业部门颁发现行的有关施工技术规程、规范、标准和技术要求。

以建设部的《建设工程监理规范》、水利部的《水利工程建设项目施工监理规范》、《广西土地开发整理工程标准》和质量评定方法为主要依据。

（2）建设单位与承包单位签订的施工合同。

（3）建设单位与监理单位签订的委托监理合同。

（4）项目设计文件（施工图纸、说明、技术要求和招标文件所规定的各项条件及其相关有效的技术文件）及有关资料（水文、气象、地质等）。

（5）承包单位报批的施工组织设计、施工进度计划。

（6）国家、行业部门及地方等制定的有关建设工程的方针、政策和法律法规。

二、项目概况、项目组织及主要目标（一）项目概况1、土地整理项目，总造价万元，主要包括以下方面：（1）土地平整工程（2）农田水利工程（3）道路工程（4）其他工程主要工程量（1）土地平整：剥离、回填表土米3，机械挖填土方：米3（2）灌溉渠道：米（3）排水沟：米（4）钢筋混凝土涵管：米（5） 3.0 米宽田间路：米（6） 2.0 米宽生产路：米（7）下田坡道：个（8）防护林：亩（9）渡槽：座（二）项目组织（1）工程项目管理部门（2）建设单位（3）设计单位（4）承包单位（三）计划工期：施工合同约定的工期个月（四）质量目标：同施工合同三、监理工作范围和内容（一）监理工作范围（主要论述监理合同中规定的监理范围）（二）监理内容1、质量控制（1）质量控制原则a、建立从对原材料的质量控制开始直到完成工程的质量检验为全过程的质量控制体系；b、对影响质量因素的五个方面（参与施工的人员素质、施工材料、所有的施工机械、生产技术、劳动和管理环境）进行质量控制。

（2）质量控制方法a、坚持以预防为主，重点进行事前控制防患于未然，把质量问题清除于萌芽状态，并结合事中、事后控制达到令人满意的效果。

b、督促承包单位完善质量保证体系，健全现场质量管理制度。

土地平整工程施工图设计说明

土地平整工程施工图设计说明一、设计依据包括但不限于：1．《土地开发整理项目验收规程》（TD/T1013-2000）。

2．《****坡改梯工程建设技术规程》。

3．川国土资发[2007]53号文。

5．土地整理相关政策、文件及规范。

6．土地平整工程设计相关规范二、设计原则土地平整是土地整理工程中的一项重要内容，土地平整的中心任务是通过平整，使土地更适合耕作、种植或其他的需要。

项目区土地平整强度除受地形地貌、灌溉水源和灌排水情况的影响以外，在很大程度上还取决于土地的主要利用方向。

尽可能地增加有效耕地面积是项目规划设计的基本原则。

根据项目区的地形要求、土地利用方向、农田耕作、灌溉排水以及防治水土流失等要求。

1．因地制宜，土层厚度达到60厘米以上，土壤耕作层20厘米以上，且坡度在100以下，整理成水平梯田、地；土层厚度达不到60厘米以上，土壤耕作层20厘米以下，且坡度在100以上，整理成梯地。

2．土方平整为局部平整原则，根据地形、地面高程采用部分田块间区域平整。

3．坡地改梯地坡度不超过25°，且避开成片林地、园地、和农房，土埂埂高根据坡度和梯田宽度确定，原则上不超过1.5m。

4、不破坏原有灌、排水系。

5、为减少农民的损失，土地平整选择在大春收割后，小春播中前时段进行。

6、土方在一个小区内就地平衡。

7、为不增加土地平整工程量，和减少对耕作多年的耕地的保护，减少对表层耕作土的破坏，相临田、土块高程在0.3米范围内的并在一块，以上的并在另一块。

三、土方量计算设各断面面积分别为F1、F2、…、Fn，相邻两断面间的距离依次为L1、L2、…、Ln，则所求土方量为nnn LFFLFFLFFV2221232121++++++=-式中：V——相邻两横断面间的土方量m3；F1、F2、…、Fn——相邻两断面的挖（或填）方断面面积m2；L1、L2、…、Ln——相邻两横断面的间距m。

四、土地平整重点区（灌溉水田）的土地平整设计：1、土地平整要根据平整区的地形、地貌、地面高程来进行，并不破坏现有灌、排水系为原则。
