CAN总线控制系统实例
CAN总线液压控制系统

CAN 总线液压控制系统名词解释:CAN 总线 ------- 一种工业现场总线,采用了计算机OSI 7层网络协议模型,通信介质为双绞线、电缆或光纤,通过选用CAN 控制芯片和软件实现,通信通道控制采用总线仲裁方式,优先级高的请求获得总线使用权。
主要优点有:数据通信的可靠性、实时性(通信速率可达1Mbps)、灵活性. 嵌入式系统 ------- 即软硬件按需要经过剪裁的计算机系统,通常采用嵌入式专用处理器,和嵌入式操作系统(如嵌入式Linux )。
嵌入式系统一般作为整个系统的智能部件使用。
非路面设备 ------- 指不是在公路上行驶的车辆或设备,如起重机、挖掘机、装卸车等Asics ------- 特定用途集成电路ECU ------- 电子控制单元一、控制流程说明引用“Ultronics System Presentation ”一文中示意图片如下:通过手柄输入控制信号(指令)带CPU 的电控单元(ECU ),将指令转换并通过Can 总线传送到正确的阀ECU 是连接其他功能机械模块的接口,比如:发动机使液压系统增加智能性液压轴的运动与输入指令成比例ECU 的处理上图是推土机液压控制系统的控制流程示意图,整个控制系统为一个多级结构,包含多个子控制系统(或称为节点),各节点通过CAN网络总线进行通信。
这样的结构使系统组成非常灵活,可以根据不同的需要选用不同数量和种类的功能部件(子系统)。
ECU 为中央控制器,手柄、阀为其余的节点。
因为采用CAN总线,所以每个节点均为一个实现了CAN总线节点功能的单片机、DSP或嵌入式系统。

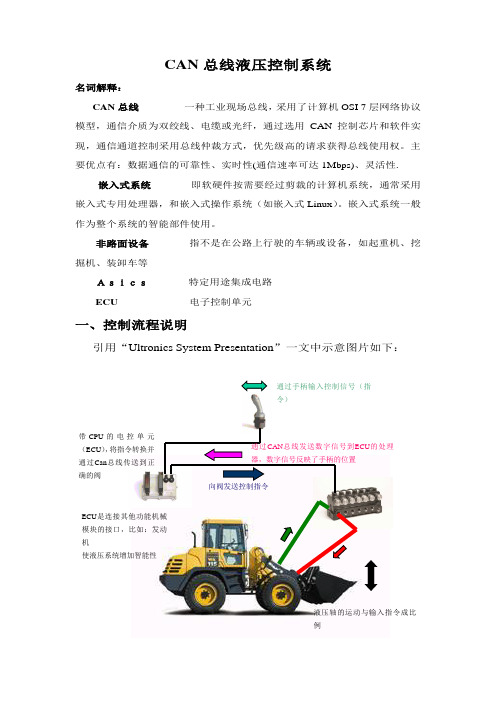

下面对各节点简要说明如下:二、节点说明1、手柄通过压力传感器和温度补偿电路将操作者的动作转换为模拟信号,再经内置的CAN控制器(估计为单片机系统)转换为数字信号指令(CAN总线数据包格式)并发送到CAN总线上。
2、ECU(电控制单元)ECU在这套系统中估计是用嵌入式系统实现的。
