核磁共振成像技术——MRI
磁共振成像原理
磁共振成像原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学影像技术，能够提供人体内部高分辨率的图像，并利用不同组织对磁场的响应来获取详细的解剖和功能信息。
本文将介绍磁共振成像的原理和应用。
一、基本原理磁共振成像技术基于核磁共振现象，通过对人体内核自旋的激发和检测，构建出图像。
核磁共振现象是指在外加静磁场和射频场的作用下，原子核自旋状态发生变化。
1.1 磁矩预cession原子核具有一个磁矩，当置于外加静磁场中时，磁矩会进入磁场方向的低能态，即平行于外加磁场。
在平时状态下，磁矩呈现随机分布；然而，当外加射频场作用于系统时，磁矩会被扰动，进入一个高能态。
1.2 回到基态外加射频场撤去后，磁矩会重新回到基态，并释放出能量。
基于这个原理，MRI可以测量出放松时间，进而揭示组织的特性。
二、基本步骤2.1 建立静磁场在MRI扫描过程中，首先需要建立一个强大且稳定的静磁场，通常使用超导磁体产生静磁场。
静磁场方向对应MRI图像的头脚方向。
2.2 射频脉冲激发通过放置射频线圈产生的射频脉冲，对患者体内原子核进行激发。
射频线圈能够产生一个变化的射频场，使核磁矩从基态激发到高能态。
2.3 信号接收当射频场停止后，核磁矩会回到基态，并释放出能量。
这种能量的释放会产生一个弱的电磁信号，由接收线圈感应并转化为电信号。
2.4 信号处理与图像重建经过放大和滤波等处理，电信号被转化为数字信号并进行处理。
最后，通过数学算法重建出高分辨率的MRI图像。
三、优点和应用3.1 优点3.1.1 非侵入性与传统的X射线成像相比，MRI无需使用任何放射线，对人体无害。
3.1.2 高对比度MRI图像能够提供不同组织之间的高分辨率对比度，对于疾病的早期诊断和定量评估有很大帮助。
3.1.3 多参数测量除了提供解剖结构信息外，MRI还可以提供多种参数的测量，如T1和T2弛豫时间、扩散张量成像等，这些参数可用于脑功能活动的研究和疾病的定量评估。
核磁共振成像技术原理
核磁共振成像（MRI，磁共振影像）是一种利用原子核在外磁场中的行为来生成高分辨率影像的医学成像技术。
以下是核磁共振成像技术的基本原理：
1. 核磁共振基础：
-原子核中的带电粒子，例如氢原子核（质子），具有自旋。
当这些原子核置于外部磁场中时，它们会产生磁矩，即一个磁场。
在医学成像中，常用的是质子的核磁共振。
2. 激发：
-当磁共振体（通常是人体组织中的水分子）置于强大的外部磁场中时，核磁矩会在外部磁场的作用下产生预cession运动，这是一种旋转运动。
通过应用额外的无线电频率（射频脉冲）来激发这些核磁共振体，使其离开平衡态。
3. 驰豫：
-一旦停止射频激发，核磁矩将重新恢复到平衡态。
这个过程称为核磁共振驰豫。
在这个过程中，核磁矩会释放出能量，产生一个旋转磁场。
4. 信号检测：
-放射出的能量产生的旋转磁场可以被检测。
在MRI中，探测器
会测量这个信号并传递给计算机。
5. 空间编码：
-为了获得空间信息，外加一组梯度磁场。
这些梯度场使得不同位置的核磁体经历不同的共振频率。
通过测量这些频率差异，可以获取关于空间位置的信息。
6. 图像重建：
-计算机将从探测器接收到的信号转换为二维或三维图像。
这涉及到使用数学算法对信号进行处理和图像重建。
总体而言，核磁共振成像技术利用核磁共振现象，通过对核磁体的激发、驰豫和信号检测，结合梯度磁场和计算机处理，实现对人体组织的高分辨率成像。
MRI对软组织有很好的分辨率，而且不涉及使用放射线。

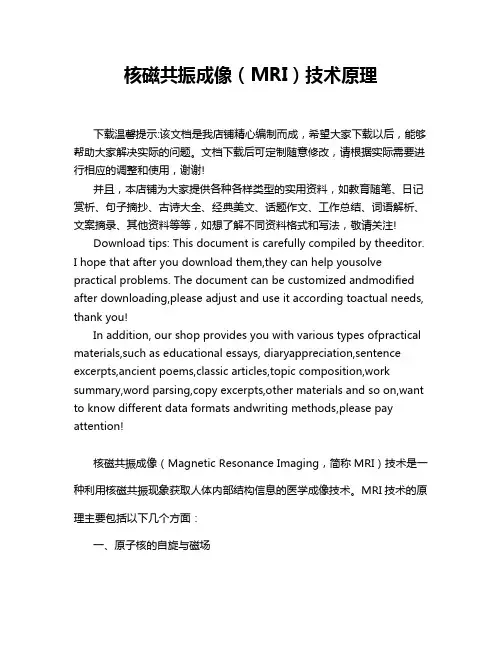

核磁共振成像(MRI)技术原理
核磁共振成像（MRI）技术原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!核磁共振成像（Magnetic Resonance Imaging，简称MRI）技术是一种利用核磁共振现象获取人体内部结构信息的医学成像技术。
磁共振成像技术的原理和医学应用
磁共振成像技术的原理和医学应用磁共振成像技术（Magnetic Resonance Imaging, MRI）是一种基于原子核磁共振现象的成像技术，已经成为现代医学检查的重要手段之一。
MRI以其非侵入性、高分辨率、多参数成像等特点，在身体不同部位疾病的早期诊断、治疗、研究及评估方面受到广泛关注。
本文将从MRI的原理、分类和医学应用三个方面进行阐述。
一、MRI的原理MRI是一种基于核磁共振现象的成像技术。
在磁场中，原子核因为量子力学效应的作用，会产生自旋，这个自旋具有磁性。
若对物质进行放射激发，则原子核将吸收能量并进入激发状态，待刺激结束后，会产生相移，但方向大小不会改变。
在加磁场的作用下，不同位置的原子核产生不同的共振信号，通过测量这些共振信号，可以得出物质内部的信号强度和空间位置信息。
MRI的成像需要一个高强度静态磁场（通常是1.5T或3.0T）和弱变化的高频交变电场（通常是射频脉冲）。
磁共振信号是由梯度磁场作用下，被激发的原子核沿着空间坐标方向释放的。
梯度磁场的作用是制造空间上的微弱变化，使成像对象内部的原子核可以感受到梯度磁场的方向和大小，从而产生不同位置、不同方向的MRI信号。
二、MRI的分类MRI按成像所需的时间长度可分为快速成像和慢速成像两类。
常用的快速成像技术有短时重复时间（Short Time Repetition，STIR）、体液抑制成像（Fluid Attenuation Inversion Recovery，FLAIR）和弥散加权成像（Diffusion Weighted Imaging，DWI）等。
慢速成像技术有T1加权成像（T1 Weighted Imaging，T1WI）、T2加权成像（T2 Weighted Imaging，T2WI）和常规序列成像等。
MRI按成像方式可分为断层成像和三维成像两类。
断层成像（Slice Imaging）是在一个平面内取得的图像，主要用于观察人体各组织在某个切片上的分布及形态特征。
核磁共振 成像原理
核磁共振成像原理
核磁共振成像（MRI）是一种医学影像技术，它利用人体组织中的原子核在外加磁场和射频场的作用下产生共振现象并进行成像。
核磁共振成像的原理主要涉及到以下几个方面：
1. 磁共振现象，在外加静磁场作用下，人体组织中的原子核会产生磁偶极矩，当施加射频脉冲时，原子核会吸收能量并进入激发态，随后释放能量回到基态。
这个过程中，原子核会发出特定频率的信号，即共振信号。
2. 空间编码，核磁共振成像利用梯度磁场对不同位置的原子核产生不同的共振频率，从而实现对空间位置的编码。
通过在不同方向施加梯度磁场，可以确定原子核共振信号的空间位置。
3. 信号检测，利用接收线圈来接收原子核产生的共振信号，并将信号转换成图像。
综合以上几点，核磁共振成像的原理可以简单概括为，利用外加静磁场和射频场使人体组织中的原子核产生共振现象，通过空间编码和信号检测实现对人体组织的成像。
这种成像技术能够提供高
对比度、高分辨率的解剖结构图像，对于诊断疾病和观察人体内部结构具有重要意义。
核磁共振成像原理浅析
核磁共振成像原理浅析核磁共振成像（MRI）是一种常用的医学成像技术，它基于原子核的磁性行为来生成图像。
本文将浅析核磁共振成像的原理，并介绍它在医学领域中的应用。
核磁共振成像原理核磁共振成像的原理是基于原子核的自旋特性和磁矩的行为。
当一个物体被置于强磁场中时，其原子核会被激发并产生一个旋转磁矩。
该磁矩会与外部磁场相互作用，并在一定频率下发出信号。
为了获取图像，需要在被测物体周围施加一系列梯度磁场。
这些梯度磁场会导致原子核发出信号的频率与位置相关。
通过测量这些信号的强度和频率，可以重建出被测物体的图像。
核磁共振成像的应用核磁共振成像在医学领域中有着广泛的应用，特别是在诊断和研究方面。
以下是一些常见的应用：1.诊断疾病核磁共振成像可以提供高分辨率的图像，帮助医生准确诊断各种疾病。
例如，MRI可以用于检测脑部肿瘤、心脏病变、骨骼损伤等。
与传统的X射线成像相比，MRI不会产生辐射，因此更安全可靠。
2.研究器官结构和功能核磁共振成像还可以用于研究器官的结构和功能。
通过对不同脑区的MRI扫描，科学家可以了解大脑中不同区域的功能特点。
这对于研究神经系统疾病如阿尔茨海默病、帕金森病等非常重要。
3.观察生理和代谢过程利用核磁共振成像中的特殊技术，如功能性磁共振成像和磁共振波谱学，可以观察和测量人体内部的生理和代谢过程。
这对于了解疾病发展机制和治疗效果评估具有重要意义。
4.导航和手术引导核磁共振成像可用于导航和手术引导。
通过在手术前进行MRI扫描，医生可以在手术期间准确定位病变区域，避免对正常组织的损伤。
核磁共振成像是一种重要的医学成像技术，它利用原子核的磁性行为生成高分辨率的图像。
通过对信号的测量和处理，能够获得物体的结构和功能信息。
在医学领域中，核磁共振成像被广泛应用于诊断、研究和手术引导等方面。
未来，随着技术的不断进步，核磁共振成像将在医学领域发挥更重要的作用。
核磁共振成像技术的原理与应用
核磁共振成像技术的原理与应用在现代医学领域，核磁共振成像（Magnetic Resonance Imaging，简称 MRI）技术无疑是一项具有重要意义的诊断工具。
它能够为医生提供人体内部结构的详细图像，帮助诊断和治疗各种疾病。
那么，核磁共振成像技术到底是如何工作的？它又有哪些广泛的应用呢？要理解核磁共振成像技术的原理，我们首先需要了解一些基本的物理学知识。
核磁共振成像基于核磁共振现象，这一现象涉及到原子核在磁场中的行为。
我们知道，原子核由质子和中子组成。
其中，许多原子核具有自旋的特性，就像一个旋转的带电球体。
当这些原子核处于一个外加磁场中时，它们的自旋轴会像指南针在地球磁场中一样，倾向于与外加磁场的方向对齐。
然而，由于原子核的自旋量子化，它们只能以特定的角度与磁场方向对齐，形成不同的能级。
如果我们再向这个系统中施加一个特定频率的射频脉冲，这个频率与原子核在磁场中的进动频率相匹配时，原子核就会吸收能量，从低能级跃迁到高能级，这种现象被称为核磁共振。
当射频脉冲停止后，原子核会逐渐释放所吸收的能量，并回到原来的低能级状态。
在这个过程中，它们会发射出一个射频信号，这个信号的强度和衰减时间等特性与原子核周围的环境有关。
在人体中，氢原子是核磁共振成像中最常用的原子核，因为它们在人体组织中的含量丰富，主要存在于水分子和脂肪分子中。
不同的组织中氢原子的密度和周围环境不同，这就导致它们在核磁共振过程中产生的信号有所差异。
通过对这些信号的检测、处理和分析，我们就可以构建出人体内部的图像。
在核磁共振成像设备中，有一个强大的磁体产生均匀的磁场，还有一系列的射频线圈用于发射和接收射频信号，以及复杂的计算机系统用于处理和重建图像。
在实际的成像过程中，为了获得不同方向和层面的图像，通常会使用梯度磁场。
梯度磁场可以在空间上改变磁场的强度，从而使得不同位置的原子核具有不同的共振频率。
通过改变梯度磁场的方向和强度，并依次采集和处理信号，就可以获得三维的图像信息。
MRI磁共振扫描技术
肿瘤筛查
MRI在肿瘤筛查中具有重要价值， 能够发现早期肿瘤，提高肿瘤的
检出率。
科学研究案例
神经科学研究
MRI技术用于神经科学研究，探索大脑结构和功 能的关系，研究认知和行为过程。
生物医学研究
MRI技术用于生物医学研究，如研究药物作用机 制、生理和病理过程等。
动物研究
MRI技术也广泛应用于动物研究，如研究动物行 为、动物疾病等。
MRI磁共振扫描技术
目录
Contents
• MRI磁共振扫描技术概述 • MRI磁共振扫描技术的应用领域 • MRI磁共振扫描技术的优势与局限
性
目录
Contents
• MRI磁共振扫描技术的未来发展 • MRI磁共振扫描技术的实际案例
01 MRI磁共振扫描技术概述
定义与特点
定义
磁共振成像（Magnetic Resonance Imaging，简称MRI）是一种利用磁场和 射频脉冲使人体组织产生共振，通过检测共振信号以形成图像的医学影像技术。
其他领域案例
安全检查
MRI技术用于安全检查，如机场行李 检查、金属探测等，能够检测出隐藏 的物品和违禁品。
考古学
MRI技术用于考古学，可以无损地检 测文物内部结构，为文物鉴定和保护 提供依据。
THANKS
分子成像
利用磁共振成像的分子特 异性，开发新型分子探针， 实现分子水平的疾病诊断 和治疗监测。
成本降低与普及化
降低设备成本
通过技术创新和规模化生产，降 低磁共振成像设备的制造成本， 使其更容易被广大医疗机构所接
受。
简化操作和维护
优化磁共振成像系统的操作和维护 流程，降低运营成本，提高设备的 可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梯度波形发生器
梯度驱动级
主磁体（Magnet）
• 主磁体是MRI的核心部分，它提供一个具有一定场强的均匀稳定的静 磁场。磁体性能的优势取决于其磁场的均匀度、稳定度和磁场强度。 • 常导型磁体也称作阻抗型磁体，磁场强度只能达到0.3T以下。运用电 磁理论: 当电路中流有电流，就会产生磁场；电流也会导致线圈温度 升高。但实际上只能用于成像，不能进行生化分析，限制了其进一步 推广和应用。并且其稳定性与均匀性都较差。 • 空气芯永磁体（Air-cored resistive magnets） • 铁芯永磁体（Iron-cored resistive magnets）
梯度功率放大器
梯度线圈
RF（Radio Frequency）射频系统
•
•
•
射频系统主要由射频发生器（发射部分）和探测器（接受部分）组成。发射 部分由发射器、功率放大器和发射线圈组成；接收部分由接收线圈和低噪声 信号放大器组成。 主机根据选择的脉冲序列产生数字的脉冲波形，经过数模转换之后变成模拟 信号，再经过调制放大，驱动发射线圈，激发成像区域内原子核发生NMR现 象，产生NMR信号，经过放大、解调、滤波、模数转换、预处理，再经过FT 变换等处理，重建出图象送到显示器显示。 RF线圈基本理论—谐振电路：电容、电感串联或并联 – 梯形网络：串联电感和分路（shunt）电容—低通；串联电容和分路电 感—高通
RF线圈特性： – 品质因数Q：表示一个储能器件(如电感线圈、电容等)、谐振电路中所储 能量同每周期损耗能量之比的一种质量指标；电抗元件的Q值等于它的电 抗与其等效串联电阻的比值；元件的Q值愈大，用该元件组成的电路或网 络的选择性愈佳。 – 负载效应：仅当由于负载的变化而引起输出稳定量的变化的效应 – 去耦：阻止从一电路交换或反馈能量到另一电路，防止发生不可预测的 反馈，影响下一级放大器或其它电路正常工作。
空气芯永磁体：四个线圈水平或竖直放置
主磁体（Magnet）
• 主磁体是MRI的核心部分，它提供一个具有一定场强的均匀稳定的静 磁场。磁体性能的优势取决于其磁场的均匀度、稳定度和磁场强度。 • 超导型磁体是利用超导现象产生一个稳定的均匀的静磁场。在相应低 的温度下呈现超导现象，可允许通过非常大的电流而耗电极小，一般 2T稳定均匀的磁场强度在超导条件下很易实现。超导型磁体是目前最 先进的设备。 • 特性：高磁场、稳定性好、均匀性好 利用超导构成的磁共振可进行单核 成像（氢核密度像），也可进行人 体组织多核成像。还能对人体组织 进行功能性诊断和生理生化分析。
核磁共振成像技术——MRI
XX
核磁共振成像技术
• • • • 核磁共振成像技术，简称MRI（Magnetic Resonance Imaging） 其利用核磁共振对人体采集信号并给出二维或三维的重建图像，在临床医学 诊断上有独特优点。是继CT后医学影像学又一重大进步。 MRI对比度高于XCT，而空间分辨率一般来说低于新型XCT，但对于中枢神 经系统诊断，MRI无论在空间分辨率和对比度都超过XCT。 基本原理：生物体组织能被电磁波谱中的短波成分穿透，而中波成分紫外线、 红外线、微波将受到阻挡。但是，人体组织能被磁共振产生的长波成分穿透， 这是磁共振能用于临床的基本原理。 核磁共振是一种物理现象，为了避免与核医学中放射成像混淆，又称核磁共 振成像术（MR）。MR提供的信息量不但大于医学影像学中的其他许多成像 术，而且不同于已有的成像术，它对疾病的诊断具有很大的潜在优越性。 它可直接作出横断面、矢状面、冠状面和各种斜面的体层图像，不会产生CT 检测中的伪影；不需注射造影剂；无电离辐射，对机体没有不良影响。 MR对检测脑内血肿、脑外血肿、脑肿瘤、颅内动脉瘤、动静脉血管畸形、脑 缺血、椎管内肿瘤、脊髓空洞症和脊髓积水等颅脑常见疾病非常有效，同时 对腰椎椎间盘后突、原发性肝癌等疾病的诊断也很有效。
超导磁体线圈： 基于均匀性的 考虑常使用 4-8组独立的线圈。 *NbTi细丝包埋在铜材中； *铜材：失超时保护超导线圈；
梯度系统（Gradient system）
• 梯度：磁场沿着选择的方向线性变化
• 共振频率与场强成正比
梯度系统主要组件有： • 梯度线圈组件 • 梯度放大器 • 梯度波形发生器 • 其他部件（梯度接口板、 辅助电缆及滤波器）。
•
•
•
核磁共振成像设备组成
• MRI组成：核磁场系统、核磁共振系统和图像重建系统。磁场系统包 括主静磁场和梯度磁场。主磁场要求磁场强度大、均匀度高。 • 根据主磁场构成方式，将MRI分成三种类型： 永磁型 结构简单、使用和维修较方便，由于产生主磁场的磁体由多块永 磁材料组成，加工精度要求较高，体积大，磁场强度一般能达到0.3T 电磁型 磁场强度可达0.15~0.20T，但耗电量大，场强均匀性难以进一步 提高，影响图像质量的 进一步提高。 超导型 场强、均匀性和 耗电量等超过电磁型。 场强可高达2.0T，成像 清晰，可做高分辨显 示。但造价高、设备复 杂，需要较强工程技术 人员维护。
MRI原理框图
核磁共振成像设备组成
• 根据主磁场强度将磁共振成像MRI设备区分为四种类型： – 超低磁场核磁共振成像设备：0.02T – 低磁场核磁共振成像设备：0.2~0.3T – 中磁场核磁共振成像设备：0.5~1.0T – 高磁场核磁共振成像设备：1.0~2.0T • 通常低强度磁场MRI设备对比度分辨率较好,但磁场弱,空间分辨率较 低。高强度的磁场MRI设备空间分辨率高，但图像对比度分辨率较低。 对于中强度磁场的MRI设备各项性能介于两者之间。
•
鞍形线圈
鸟笼式线圈
谢谢！
核磁共振成像设备组成
• 主磁体ห้องสมุดไป่ตู้
——Magnet
• 梯度系统
——Gradient system
• RF系统
——RF system
• 计算机系统
——Computer system
MR工作流程图
主磁体（Magnet）
• 主磁体是MRI的核心部分，它提供一个具有一定场强的均匀稳定的静 磁场。磁体性能的优势取决于其磁场的均匀度、稳定度和磁场强度。 • 永磁体使用磁性材料产生磁场。不用液氨液氮冷却，也无逸散磁场， 系统构造简单，运行成本低，不产生热，维护费用低。安装场地小、 寿命长。场强一般只能达到0.3T，且磁场均匀度受一定限制，稳定度 受环境影响较大。 • 磁体结构： Ring(环型) Yoke(轭型)
