实验九综合热分析--实验十热分析应用
实验九综合热分析一、目的要求1、学习综合热分析的仪器装置及实验技术。
2、掌握综合热分析的特点及分析方法。
二、基本原理与方法综合热分析是指几种单一的热分析法相互结合成多元的热分析法。
也就是将各种单功能的热分析仪相互组合在一起变成多功能的综合热分析仪。
如差热（DTA）－热重（TG）、差示扫描（DSC）－热重（TG）、差热（DTA）－热重（TG）－微商热重（DTG）、差热（DTA）－热机械分析（TMA）等等。
这种多功能综合热分析的特点是在完全相同的实验条件下，也就是在一次实验中可同时获得样品的各种热变化信息。
因此，综合热分析具有极大的优越性而被广泛采用。
在无机非金属材料中，综合热分析技术使用得最多的是DTA－TG。
由综合热分析的基本原理可知，综合热分析曲线就是各单功能热分析曲线测绘在同一张记录纸上。
因此，综合热分析曲线上的每一单一曲线的分析与解释与单功能仪器所作曲线完全一样，各种单功能标准曲线都可作为综合热分析曲线的标准，分析解释时可作参考。
另外，在解释综合热分析曲线时，下面一些基本规律值得注意：（1）有吸热效应，伴有失重时，为脱水或分解过程，有放热效应伴有增重时，为氧化过程。
（2）有吸热效应，无质量变化时为多晶转变过程，有吸热并伴有胀缩时也可能是多晶转变过程。
（3）有放热效应，伴有收缩现象，表示有新物质形成。
例如图9－1示出了某种粘土的综合热分析曲线，它包括加热曲线、差热曲线、失重曲线和收缩曲线。
根据DTA曲线可知，该粘土的主要峰形与高岭土相符，其矿物组成应以高岭土（Al2O3、2SiO2·2H2O）为主。
DTA曲线上两个显著的吸热峰，第一个吸热峰从200℃以下开始发生至260℃达峰值，TG曲线上对应着这一过程的质量损失达3.7%，而收缩曲线表明这一过程体积变化不大，所以这一吸热峰对应的是高岭土失去层间吸附水的过程。
第二吸热峰从540℃开始至640℃达峰值，这一过程对应质量损失10.31%，而体积收缩1.4%。
DTA曲线上强烈的吸热效应相当于高岭土晶格中氢氧根脱出或结晶水排除，致使晶格破坏，偏高岭土（Al2O3·SiO2）中的Al2O3和SiO2转变成无定形。
当温度升高至1000℃左右，无定形Al2O3结晶成γ- Al2O3和部分微晶莫来石，使DTA曲线上出现强烈的放热效应，此时质量无显著变化，体积却显著收缩，收缩率从3.19%变成8.67%。
加热到1240℃，DTA曲线上又出现一放热峰，同时体积从9.86%迅速收缩到14.4%，这显然又是一个结晶相的出现，据研究系非晶质SiO2与γ- Al2O3化合成莫来石3 Al2O3·2SiO2结晶所致。
图9－1 某粘土的综合热分析曲线1－加热曲线；2－差热曲线；3－失重曲线；4－收缩曲线图9－2所示出了以煤矸石、石灰为主要原料的煤矸石水泥水化产物的DTA－TG－DTG综合热曲线。
图中DTA曲线上100～300℃间的多处微小吸热峰对应TG曲线略有倾斜，DTG曲线多处小峰起伏，表明水化产物中少量水化硫铝酸钙和水化铝酸钙脱水。
DTA曲线上480℃处的吸热峰对应TG曲线上2.417%的失重、DTG曲线明显向上的峰形表明水化物中Ca（OH）2的脱水失重明显，效应集中。
DTA曲线上600℃以后有吸热效应至770℃有最明显的吸热，对应TG曲线有11.03%的质量损失，DTG曲线有宽而大的峰形，表明水化物中碳酸钙的分解及CSH凝胶的脱水，水化物中碳酸钙分解峰之大、失重之多表明该水化物已在空气中碳化。
三、实验方法综合热分析的实验方法就是各种单功能热分析实验方法的综合，它包括仪器校正，试样准备，实验条件选择和样品测量等。
1、综合热分析仪的仪器校正通常有基线校核、质量校核、温度校核和热量校核。
图9－2 煤矸石水泥水化产物的综合热谱基线校核采用空白试验，即用空坩埚或参比物加热测量基线的漂移情况，当使用DTA-TG 样品杆测试DTA －TG 基线时，根据空白基线结果分析调整电炉定位螺丝和“斜率调整”旋钮，使TG 基线漂移量小于2.5div/10mg ，DTA 漂移量小于25div/100μV 。
当使用DSC-TG 样品杆测试DSC-TG 基线时，同样根据基线的漂移情况调整“斜率”，使TG 基线漂移量小于4div/10mg ，DSC 基线漂移量小于15div/50mg/s 。
质量的准确度通常采用标准物质CaC 2O 4·H 2O 的分解失重来校核。
%331.12242c 200~100242理论失重率↑+−−−→−⋅︒O H O CaC O H O CaC400500243c CaC O CaCO CO ︒−−−−→+↑～ 理论失重率19.170%60080032c CaCO CaO CO ︒−−−−→+↑～ 理论失重率31.119%上述分解失重误差一般不应超过±5%。
温度校核通常采用In 、SiO 2和SrCO 3等标准物质在适当的条件下测试DTA-TG 曲线，将测试温度与标准温度比较得出温度测量的误差范围、一般温度测量误差不应超过±5℃。
热量校核通常采用苯甲酸、Zn 等标准物质在适当条件下测试DSC-TG 曲线，由DSC 峰谷面积计算出热量与标准热量比较得出热量测量的误差范围，一般热量测量误差不应超过±5%。
2、综合热分析的试样准备与实验条件试样准备及实验条件与单功能的热分析DTA 、DSC 及TG 类似。
试样宜过200～300目的筛，用量10mg 左右。
升温速度不宜太快，慢速升温能使相邻峰谷分开，一般以5～10℃/min 为宜。
走纸速度快些可增加TG 曲线的阶梯而提高分辨率。
试样在加热过程中的氧化或还原会影响试样的质量变化，因而综合热分析宜用惰性气体。
3、综合热分析的样品测量仪器校正和试样准备好后，就可开始样品测量。
样品测量的方法和基本步骤，见差热分析。
四、实验内容和数据处理1、试验室有各种含水矿物和其它矿物，选择其中一种，测试它的DAT －TG 曲线或DSC －TG 曲线，记录测试时的所有试验，如试样名称、颜色、参比物、气氛、量程、纸速、升温速度、满标温度、满标质量及室温、湿度等。
2、DTA －TG 或DSC －TG 曲线上的温度和失重百分率综合热分析曲线上温度的标注可根据满标温度和升温曲线的对应关系来标注。
具体标注方法参阅“差热分析”实验。
TG 曲线上失重百分率的标注是根据TG 曲线的位置与满标质量的关系来定的。
例如记录纸100个小格，若满标10mg ，则每小格0.1mg ，根据TG 位置离零线的距离知样品的初始质量W 0和瞬时质量W ，初始质量W 0与瞬时质量W 之差即为失重△W 。
失重量与初始质量之比即为失重百分率。
%10000⨯-=W W W 失重百分率 3、根据DSC －TG 综合热分析曲线DSC 峰谷的大小计算反应热量。
峰谷面积的处理，与反应热量的对应关系及具体计算方法参阅“差示扫描量热分析”实验。
4、根据峰谷的性质和温度解释峰谷产生的原因，并根据失重百分率计算矿物的含量。
五、思考题比较综合热分析DSC －TG 或DTA －TG 与单功能DTA 、DSC 、TG 的优缺点。
实验十 热分析应用一、目的要求1、学习热分析应用方法。
2、掌握热分析谱图的处理方法及具体应用。
二、实验内容及方法步骤凡是在加热（或冷却）过程中，因物理化学变化而产生吸热或放热效应及重量变化（表现为失水、分解、氧化、还原、晶格结构的破坏或重建，相变化和晶型转变等）的物质，均可利用差热分析和热重分析加以鉴定分析。
在硅酸盐范围内，差热分析、热重分析已成为主要测试方法之一。
对于水泥水化过程，原料的脱水和受热分析、固相反应机理、多晶转变、熔融以及结晶温度和烧结温度的确定等各方面的问题，都可应用差热分析、热重分析来进行研究。
（一）用差热分析法做相图物质在加热或冷却过程中发生相变时，有潜热的释放或吸收。
应用差热分析可以研究相变过程，测量相变温度。
根据测定的相变温度，就可以绘制相图。
用差热分析法做相图的优点是，试样用量少，测定相变点温度的灵敏度高。
但它也有不足之处，如果相变时间较长，相变温差太小，有过冷现象等，就会影响测试精度。
可用其它方法相互弥补。
（二）研究矿物的热效应及对应的反应硅酸盐类等矿物的热效应，也同样有吸热反应和放热反应两种。
下面将举例分别说明引起这些热效应的原因，为进行热分析提供必要的基本资料。
1、吸热效应产生吸热效应的原因可举例如下：（1）矿物的脱水矿物在加热过程中失去吸附水、结晶水和结构水时，均产生吸热效应。
吸附水失去的温度大约为110℃。
结晶水从晶格中逸出的温度一般为200～500℃或更高，并且具有阶段性。
结构水与结构联系较紧密，它的逸出需要较高的温度，大约在500～900℃或更高。
图10－1 为天然二水石膏的差热曲线。
80℃开始失水，在115℃处失去部分结晶水而产生吸热峰。
42422112122CaSO H O CaSO H O H O ⋅→⋅+ 进一步完全脱水，在139℃处又发生吸热峰：42421122CaSO H O CaSO H O ⋅→+ 图10－2为胆矾（CuSO 4·5H 2O ）的差热曲线。
其脱水过程分段进行。
白色粉末浅蓝色天蓝色蓝色晶体44002410024302435CuSO O H CuSO O H CuSO O H CuSO C C C −−→−⋅−−→−⋅−−→−⋅︒︒︒图10－1 二水石膏差热曲线 图10－2 胆矾差热曲线图10－3为含有结构水的几种矿物的差热曲线。
从图中可知滑石Mg 3[Si 4O 10]（OH ）2于930℃左右；蛇纹石Mg 6[Si 4O 10](OH)8于670℃左右；氢氧镁石Mg （OH ）2于400℃左右；氢氧钙石Ca （OH ）2于500℃左右；高岭土Al 2[Si 2O 5]（OH ）4于560℃左右失去结构水。
图10－4为硅酸盐水泥水化后的差热曲线（加热至600℃）。
由图可见，在114℃、127℃、147℃和525℃处都出现吸热峰，它们分别为失去游离水、C-S-H 凝胶脱水、水化硫铝酸钙（3CaO ·Al 2O 3·3CaSO 4·31H 2O ）脱水和Ca （OH ）2脱水所产生的吸热峰。
（2）矿物的受热分解碳酸盐、硫酸盐类矿物在加热过程由于放出CO 2、SO 3等气体而产生吸热效应（图10－5）。
方解石（CaCO 3）大约在950℃1分解放出CO 2；白云石（CaMg[CO 3]2）则有两个吸热峰，第一个约在740℃分解为游离的MgO 和CaCO 3，第二个吸热峰在940℃左右是CaCO 3的分解，放出CO 2；菱镁矿（MgCO 3）的分解温度约680℃；菱铁矿（FeCO 3）于540℃左右分解放出CO 2；重晶石（BaSO 4）则于1150℃左右分解出SO 3。
热分析实验报告(二)2024
热分析实验报告（二）引言概述:本文旨在对热分析实验进行详细的报告，旨在介绍实验的目的、方法、结果和讨论。
通过热分析实验，我们可以了解样品的热性能以及固态化学反应的热效应。
本次实验采用差示扫描量热法（DSC）和热重分析法（TGA）来分析样品的热性质和热分解行为。
正文:1. 实验目的1.1 熟悉差示扫描量热法和热重分析法的原理和操作方法1.2 分析样品的热性能，探究可能的相变和热效应1.3 研究样品的热分解行为，了解其稳定性和热稳定性2. 实验方法2.1 样品的制备和处理2.1.1 样品的选择和准备2.1.2 样品的称量和粉碎2.1.3 样品的处理和预处理2.2 差示扫描量热法(DSC)的操作步骤2.2.1 DSC仪器的准备和参数设置2.2.2 样品的装填和测量2.2.3 实验过程的记录和数据处理2.3 热重分析法(TGA)的操作步骤2.3.1 TGA仪器的准备和参数设置 2.3.2 样品的装填和测量2.3.3 实验过程的记录和数据处理3. 实验结果3.1 DSC曲线分析结果3.1.1 样品在升温过程中的热峰分析 3.1.2 样品在降温过程中的热峰分析 3.2 TGA曲线分析结果3.2.1 样品的失重过程分析3.2.2 样品的热分解过程分析3.3 结果的数值分析和对比4. 讨论4.1 样品的热性能分析4.1.1 样品的相变行为和热效应4.1.2 样品的热容量和热传导性能 4.2 样品的热分解行为分析4.2.1 样品的失重过程的解释和分析 4.2.2 样品的热分解动力学分析4.3 结果与理论的对比和讨论5. 结论5.1 通过DSC和TGA分析，我们获得了样品的热性能和热分解行为的有用信息5.2 样品的相变行为和热效应与其化学成分和结构密切相关5.3 样品的热分解行为显示了其热稳定性和可能的降解途径5.4 本实验为今后的相关研究和工业应用提供了有价值的参考依据总结:本文对热分析实验进行了详细的报告，介绍了实验的目的、方法、结果以及讨论。
热分析实验报告
热分析实验报告实验目的热分析实验是用于研究物质在升温或降温过程中的物理和化学性质变化的实验方法。
本实验的目的是通过热分析技术，研究样品在升温过程中的热行为，并分析其热性质。
实验原理热分析涉及到一系列技术方法，主要包括差热分析（Differential Thermal Analysis，DTA）、热重分析（Thermogravimetric Analysis，TGA）和热差式量热计（Differential Scanning Calorimetry，DSC）。
在本实验中，我们将主要使用差热分析和热重分析来研究样品的热性质。
差热分析是利用样品与参比样品之间在温度升高或降低过程中吸放热量的差别，来研究样品的物理和化学性质变化。
当样品发生物理或化学变化时，其吸放热量的差别会引起差热曲线的偏移。
通过分析差热曲线的形态和峰的位置，我们可以了解样品的热反应性质。
热重分析则是通过记录样品在升温过程中质量的变化来研究样品的热分解和失水性质。
当样品发生热分解或失水时，其质量会发生变化。
通过分析热重曲线，我们可以确定样品的热分解温度和相应的质量损失。
实验步骤1.准备样品和参比样品。
样品应为已知组成和纯度的物质，参比样品应为不发生物理或化学变化的物质。
2.使用差热分析仪器，将样品和参比样品装入样品盒和参比盒中，并将其放置在差热分析仪中。
3.设置差热分析仪的升温程序和扫描速率。
升温程序应根据样品的性质来选择，扫描速率则应根据实验要求来确定。
4.开始差热分析实验，记录差热曲线。
实验过程中，温度将逐渐升高或降低，样品和参比样品的吸放热量差别将被记录下来。
5.使用热工分析仪器，将样品和参比样品装入热重分析仪器中，并将其放置在恒温器中。
6.设置热重分析仪器的升温程序和扫描速率。
升温程序应根据样品的性质来选择，扫描速率则应根据实验要求来确定。
7.开始热重分析实验，记录热重曲线。
实验过程中，样品和参比样品的质量变化将被记录下来。
实验结果与分析通过对差热曲线和热重曲线的分析，我们可以得到样品的热性质信息。
热分析认识实验报告
一、实验目的1. 了解热分析的基本原理和方法；2. 掌握热重分析（TG）和差热分析（DTA）的操作方法；3. 通过实验，分析样品的热性质变化，并探讨其与物质结构、组成的关系。
二、实验原理热分析是一种基于物质在加热或冷却过程中物理性质和化学性质变化的测试方法。
主要方法包括热重分析（TG）、差热分析（DTA）、差示扫描量热法（DSC）等。
本实验主要涉及TG和DTA两种方法。
1. 热重分析（TG）：在程序控制温度下，测量物质的质量与温度或时间的关系。
通过TG曲线，可以分析样品的热稳定性、分解温度、相变温度等热性质。
2. 差热分析（DTA）：在程序控制温度下，比较样品与参比物的温度差。
当样品发生相变、分解等热效应时，其温度差会发生变化，从而得到DTA曲线。
三、实验器材1. 热重分析仪2. 差热分析仪3. 样品支架4. 样品5. 计算机及数据采集软件四、实验操作步骤1. 样品准备：将样品研磨成粉末，过筛，取适量放入样品支架。
2. 热重分析（TG）实验：a. 打开热重分析仪，预热至设定温度；b. 将样品支架放入炉内，设置加热程序；c. 记录样品质量随温度的变化曲线。
3. 差热分析（DTA）实验：a. 打开差热分析仪，预热至设定温度；b. 将样品支架放入炉内，设置加热程序；c. 同时记录样品与参比物的温度差随时间的变化曲线。
4. 数据处理与分析：将实验数据导入计算机，使用数据采集软件进行曲线拟合、峰面积计算等分析。
五、实验结果与分析1. 热重分析（TG）结果：通过TG曲线，可以看出样品在加热过程中质量的变化。
分析样品的分解温度、相变温度等热性质。
2. 差热分析（DTA）结果：通过DTA曲线，可以看出样品在加热过程中温度差的变化。
分析样品的相变温度、分解温度等热性质。
3. 结果比较：对比TG和DTA结果，分析样品的热性质变化，探讨其与物质结构、组成的关系。
六、实验结论通过本次实验，我们掌握了热重分析（TG）和差热分析（DTA）的操作方法，分析了样品的热性质变化，并探讨了其与物质结构、组成的关系。
热分析ppt幻灯片课件
结果解析与讨论
峰归属与物质鉴定
根据峰位、峰形等信息推断物质种类及结构 。
热稳定性评价
通过比较不同物质的热分解温度、热稳定性 参数等评估其热稳定性。
反应动力学分析
研究物质在加热过程中的反应速率、活化能 等动力学参数，揭示反应机理。
结果可靠性验证
采用多种方法对数据结果进行交叉验证，确 保结果准确性和可靠性。
04
原理
在程序控制温度下，测量 物质的质量与温度的关系 。
应用
用于研究物质的热稳定性 、分解过程、挥发过程等 热性质，以及进行物质的 定性和定量分析。
优点
设备简单，操作方便，可 测量宽温度范围内的热性 质。
缺点
对样品的均匀性要求较高 ，易受气氛影响。
热机械分析法
原理
在程序控制温度下，测量物质的尺寸或形状 变化与温度的关系。
反应平衡常数测定
利用热分析数据，可以计算化学反应的平衡常数 ，进而研究反应在不同温度下的平衡状态。
3
热化学方程式推导
基于热分析实验结果，可以推导化学反应的热化 学方程式，明确反应物和生成物之间的热力学关 系。
化学反应动力学研究
01
反应速率常数测定
通过热分析技术，可以测定化学 反应的速率常数，了解反应在不 同温度下的速率变化。
优点
可直观观察物质的尺寸或形状变化，对研究 物质的热机械性能有重要意义。
应用
用于研究物质的热膨胀、收缩、相变等热性 质，以及进行物质的定性和定量分析。
缺点
设备较复杂，操作要求较高，对样品的形状 和尺寸有一定要求。
04
热分析数据处理与解 析
数据处理基本方法
数据平滑处理
消除随机误差，提高数据信噪比。
热分析技术在物理实验中的应用及其数据解读方法
热分析技术在物理实验中的应用及其数据解读方法随着科学技术的不断发展，热分析技术在物理实验中得到了广泛的应用。
热分析技术是通过对样品的热性能进行测定和分析，来研究物质的性质和结构变化的一种方法。
本文将介绍热分析技术的基本原理、主要方法以及数据解读方法。
一、热分析技术的基本原理热分析技术就是通过测量样品在一定温度下的物理和化学性质的变化，来研究物质的性质变化以及物质的结构特性。
其中，热重分析（TG）和差示扫描量热法（DSC）是热分析技术中常用的方法。
热重分析是通过在恒定温度下测量物质失去或吸收质量的变化，来判断物质的热稳定性和热分解特性。
通过测量得到的样品的质量变化曲线，可以确定样品的热分解温度、失重程度等信息。
热重分析可以广泛应用于材料科学、环境科学等领域。
差示扫描量热法是通过测量样品与参比物之间的温度差随时间的变化，来分析样品的热量变化。
这种方法可以用来研究物质的热稳定性、热性能以及相变过程等。
通过差示扫描量热法，可以测得样品在不同温度下的热传导、热吸收等物理性质。
二、热分析技术在物理实验中的应用1. 材料的热性能研究：热分析技术可用于研究材料的热导率、比热容等热学性质，这对材料的研发和应用具有重要意义。
例如，热分析技术可以用来分析材料的热稳定性，了解材料在高温条件下的性能表现，以及材料的相变过程等。
2. 燃烧过程的研究：热分析技术可以用来研究燃烧过程中的热效应和热行为，了解燃烧物质的热稳定性以及燃烧反应的热释放情况。
这对于研究燃烧物质的燃烧机制和燃烧性能具有重要意义。
3. 相变过程的研究：热分析技术可以用来研究物质的相变过程，如晶体的熔化、液体的沸腾以及气体的凝固等。
通过热分析技术，可以测得物质在不同温度下的相变热和相变温度，进而了解物质相变的动力学和热力学特性。
三、热分析技术数据解读方法在热分析实验中获得的数据需要进行准确的解读和分析。
以下是一些常用的数据解读方法：1. 根据质量变化曲线确定物质的失重程度和热分解温度。
热分析实验报告

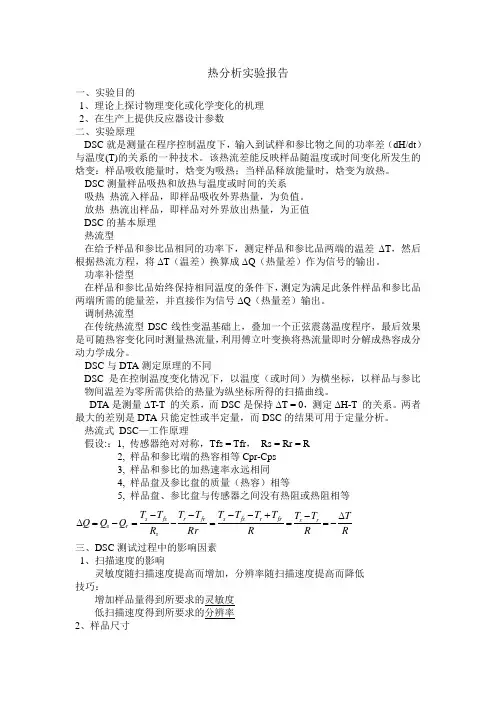

热分析实验报告一、实验目的1、理论上探讨物理变化或化学变化的机理2、在生产上提供反应器设计参数二、实验原理DSC 就是测量在程序控制温度下，输入到试样和参比物之间的功率差（dH/dt ）与温度(T)的关系的一种技术。
该热流差能反映样品随温度或时间变化所发生的焓变：样品吸收能量时，焓变为吸热；当样品释放能量时，焓变为放热。
DSC 测量样品吸热和放热与温度或时间的关系吸热 热流入样品，即样品吸收外界热量，为负值。
放热 热流出样品，即样品对外界放出热量，为正值DSC 的基本原理热流型在给予样品和参比品相同的功率下，测定样品和参比品两端的温差∆T ，然后根据热流方程，将∆T （温差）换算成∆Q （热量差）作为信号的输出。
功率补偿型在样品和参比品始终保持相同温度的条件下，测定为满足此条件样品和参比品两端所需的能量差，并直接作为信号∆Q （热量差）输出。
调制热流型在传统热流型DSC 线性变温基础上，叠加一个正弦震荡温度程序，最后效果是可随热容变化同时测量热流量，利用傅立叶变换将热流量即时分解成热容成分动力学成分。
DSC 与DTA 测定原理的不同DSC 是在控制温度变化情况下，以温度（或时间）为横坐标，以样品与参比物间温差为零所需供给的热量为纵坐标所得的扫描曲线。
DTA 是测量∆T-T 的关系，而DSC 是保持∆T = 0，测定∆H-T 的关系。
两者最大的差别是DTA 只能定性或半定量，而DSC 的结果可用于定量分析。
热流式 DSC —工作原理假设:：1, 传感器绝对对称，Tfs = Tfr ， Rs = Rr = R2, 样品和参比端的热容相等Cpr-Cps3, 样品和参比的加热速率永远相同4, 样品盘及参比盘的质量（热容）相等5, 样品盘、参比盘与传感器之间没有热阻或热阻相等三、DSC 测试过程中的影响因素1、扫描速度的影响灵敏度随扫描速度提高而增加，分辨率随扫描速度提高而降低技巧：增加样品量得到所要求的灵敏度低扫描速度得到所要求的分辨率2、样品尺寸R T R T T R T T T T Rr T T R T T Q Q Q r s fr r fs s fr r s fs s r s ∆-=-=+--=---=-=∆大适用于测试低程度的转变、非均匀试样峰宽、温度准确度、分辨率低。
热分析技术应用综述
热分析技术应用综述热分析技术是一种刻画各种物质的有效地方法，它已经发展成为学术界和工业领域中有用的工具，可以用来实验性地研究物质的性质，从分析的结果中获得值得考虑的信息。
热分析技术的应用被广泛用于药物分析、材料性能评估、环境调查和纳米材料的研究等领域。
一、热分析技术种类热分析技术包括热重分析（TGA）、热释放分析（DSC）、熔点分析和熔融指数（MFI）等。
热重分析系统，能够测定样品固体、液体、蒸气状态下的温度、湿度、氧化还原状态及淀粉状态等，其应用广泛。
释放分析是一种物质的热响应的分析方法，可测定温度和物质的吸热或放热性质，可以用来评估材料的热力学性质、产品的稳定性、反应的活性、测定水分含量等。
熔点分析可以测定物质的熔点和熔融指数，可以用来评估材料的热力学性质、测定水分含量、纯度以及有机化合物的结构表征等。
二、热分析技术在药物分析中的应用热分析技术在药物分析中可以用来分析药物的热稳定性、药物的熔点、药物的湿敏度、药物的晶型以及药物的水分含量等。
热重分析系统可以测定药物的水分含量，分析结果可以提供有关药物成分在极端环境下的稳定性等方面的信息。
热释放分析可以测定药物分子的收热与释热特性，以评估它们的稳定性和反应活性；同时可以使用熔点分析系统来测定药物的熔点，并通过药物熔点和熔融指数，分析药物的结构特点、稳定性和对外界环境的影响。
三、热分析技术在材料性能评估中的应用热分析技术在材料性能评估中的应用可以帮助分析材料的热容量、热收缩率、热膨胀率、热导率和热质量等，这些特征可以用来评估材料在温度变化时的变形性能。
热重分析系统可以分析材料的湿敏性、放热特性和热力学性能；热释放分析可以分析材料的热能、热容量和热收缩率；熔点分析系统可以分析材料的熔点、熔融指数和热膨胀率等。
四、热分析技术在环境调查中的应用热分析技术在环境调查中的应用有多方面的研究。
一方面，它可以用来分析污染物、污水、废物和空气中的有害物质，通过分析结果了解污染物在温度变化下可能出现的变化，从而进行防治工作。
热重分析实验结果解析及应用
热重分析实验结果解析及应用1试验结果解析热分析的测量结果称曲线，如TGA曲线、DSC曲线、DTA曲线等，不能认为是热分析试验的测量结果就叫热谱。
横坐标为温度(℃)或时光(min)，从左至右表示温度或时光增强；纵坐标为质量损失(△m)或失重率(单位为％)，从上到下表示质量或百分数削减。
对测试结果举行解析，除了采纳TGA曲线本身，还可能用到其他曲线，如一阶导数DTG曲线，纵坐标为质量变幻的速率，对TGA曲线举行微商所得，可将转折变换为峰，这种办法更简单辨认，也有利于检测少量组分的微弱信号。
TGA曲线与同步的DSC曲线或同步的DTA曲线对比，可看出是放热还是吸热效应。
与质谱(MS)联用可在线分析逸出的气体。
TGA曲线有以下几种形式(图27-11)。
图27-11 不同化学反应的TGA曲线图27-11(a)和(c)都是单步反应，有一个失重台阶，但失重的速率不同；图27-11(d)是多个分解过程，所以有多个台阶，但第一步分解速率要快于其次步；图27-11(b)所示为氧化反应，有时能导致质量增强，如金属生锈，可能是与通入的反应性气体有关；图27-11(e)是一种含能材料，爆炸性物质有时分解极快而反冲产生干扰TGA的信号，所以测含能材料的样品时，样品量要尽量少或用惰性物质稀释试样，即可解决反冲现象。
还有一种状况是在温度全量程内是一条较直的曲线，几乎没有失重过程，这解释被测物比较耐高温，热稳定性好，没有任何分解。
2.应用热重法已在多学科得到广泛应用：在化学上，可用于结晶水的鉴定、络合物的热稳定性讨论、反应动力学讨论、混合物组分含量的鉴定等。
如测定混合物组分中有两种或三种离子时，常规法必需先经过分别才干测定，费时费劲，而TGA则不需预分别就能快速将其分别，时光只需15～20min，由于每种物质都有它的固有特征曲线。
TGA还可帮助DSC做定性分析，如一种物质在DSC曲线上某温度段有一个吸热峰，但不确定是吸热分解还是熔点，用TGA测试即可得到结论，若是吸热分解，在TG曲线上相应的温度段应有失重过程，即有失重台阶浮现；若没有失重台阶就可以确定是熔点，由于熔点没有第1页共2页。
热分析技术(最新版)PPT课件
特点
设备简单、操作方便、试样用量少； 但精度较低、分辨率差。
应用
研究物质的物理变化（晶型转变、熔 融、升华和吸附等）和化学变化（脱 水、分解、氧化和还原等）。
差示扫描量热法
原理
在程序控制温度下，测量输入到 物质和参比物的功率差与温度的
关系。
应用
测定多种热力学和动力学参数， 如比热容、反应热、转变热等； 研究高分子材料的结晶、熔融和
流体中由于温度差异引起的密度变 化而产生的宏观运动，是热量传递 的一种重要方式。
热辐射
物体通过电磁波的形式发射和吸收 能量，其辐射强度与物体温度、表 面性质等因素有关。
热分析中的物理量与单位
温度
热力学系统的一个物理属性，表示物体冷 热的程度，常用单位有摄氏度、华氏度、
开尔文等。
热容
物体在温度变化时所吸收或放出的热量与 其温度变化量之比，常用单位有焦耳/摄氏
环境科学领域应用
大气污染物分析
利用热分析技术可以对大气中的 污染物进行分析和鉴定，揭示大 气污染物的来源和危害。
土壤污染物分析
通过热分析技术可以分析土壤中 的污染物，评价土壤的污染程度 和生态风险。
环境样品热性质研究
利用热分析技术可以研究环境样 品的热性质，如热稳定性、热分 解温度等，为环境科学研究和环 境保护提供技术支持。
热机械分析法
原理
01
在程序控制温度下，测量物质在非振动载荷下的形变与温度的
关系。
应用
02
研究材料的热膨胀系数、玻璃化转变温度、流动温度等；评估
材料的尺寸稳定性、内应力和热震稳定性等。
特点
03
能直接测量材料的形变，反映材料的机械性能随温度的变化；
热分析技术
• 4、没有明显的热效应，开始收缩或从膨胀转变为收缩时， 表示烧结开始，收缩越大，烧结进行得越剧烈。
差热分析仪
（二）、差热曲线的形成
（三）、DTA曲线的特征及温度标定
DTA曲线是将试样和参比物置于同一环境中以一定速率加 热或冷却，将两者的温度差对时间或温度作记录而得到的。 DTA曲线的实验数据是这样表示的，纵坐标代表温度差 T，吸热过程是一个向下的峰，放热过程是一个向上的峰。 横坐标代表时间或温度。
一、热分析技术的发展历史
1、差热析的历史
1887年法国学者李﹒恰特利为研究粘土矿物，制作了差热 分析仪。灵敏度低，易受外界热变化的影响。
1899年英国学者劳贝茨－奥斯坦改良了李﹒恰特利的装置。 为目前广泛使用的差热分析仪的模型。
1969年首次出现热分析杂志，1970年创刊“热化学记 要”，成为世界上专门报道热分析应用的杂志。
2、热重分析
1915年日本东北大学的本多光设计了一架热天平，开创了 热重分析。
二次大战后，美国首先制成了商品化的电子管式差热分析 仪。随后，商品化的热分析仪迅速发展，并朝自动化、微 量化、综合化方向发展。
三、应用领域
• 从热分析文摘（TAA）近年的索引可以看 出，热分析技术广泛应用于无机，有机， 高分子化合物，冶金与地质，电器及电子 用品，生物及医学，石油化工，轻工等领 域。当然这与应用化学，材料科学，生物 及医学的迅速发展有密切的关系。
•玻璃 •金属 •陶瓷･粘土･矿物 •水泥
DSC
TG
DTA
TMA
综合热分析
四、热分析技术的分类
加热
物质
冷却
热量变化 重量变化 长度变化 粘弹性变化 气体发生 热传导
