BCD-318WBP 366WBP维修技术资料
冰箱制冷系统维修手册
冰箱制冷系统维修手册第一节：制冷系统概述冰箱作为家用电器中固有的重要组成部分，制冷系统的正常运行对于维持冰箱的冷藏和保鲜功能至关重要。
本节将介绍冰箱制冷系统的基本原理和组成部分。
1.1 制冷系统原理冰箱的制冷系统采用了蒸汽压缩循环原理，通过压缩机、冷凝器、膨胀阀和蒸发器四个关键组件相互协作，实现对冷气的循环往复，从而达到制冷的目的。
1.2 制冷系统组成制冷系统主要由以下几个组成部分构成：- 压缩机：负责将低温低压的气体通过机械压缩提高其温度和压力；- 冷凝器：让高温高压的气体在外界空气的作用下散热并冷却成高压液体；- 膨胀阀：通过限制液体的流速和降低液体的温度和压力，将高压液体变为低压液体；- 蒸发器：在低压环境下让液体蒸发吸热，并将其从蒸汽态转变为气态。
第二节：故障排查与维修方法冰箱在长时间使用过程中可能会出现各种故障，本节将列举最常见的几种故障，并提供相应的排查和维修方法。
2.1 制冷效果不佳若发现冰箱制冷效果下降或不存在制冷现象，可以根据以下步骤进行排查：- 检查电源是否正常通电；- 检查压缩机是否正常运行，听是否能听到压缩机发出的正常声音；- 检查冷凝器是否有堵塞现象，需清理冷凝器上的灰尘或杂物；- 检查蒸发器是否结霜，需除霜处理。
2.2 制冷不均匀若冰箱内部部分区域温度不均匀，可以进行以下排查步骤：- 检查蒸发器的通风口是否被堵塞，需清理通风口；- 检查风扇是否正常运转，需更换或修复风扇；- 检查冷凝器是否存在严重的冷凝剂泄漏问题，需联系专业技术人员进行维修。
2.3 制冷噪音过大若冰箱制冷时发出异常响声，可进行以下排查和处理：- 检查压缩机是否存在异常震动，需检查并更换压缩机；- 检查管道连接是否牢固，需进行重新连接或更换松动的管道；- 检查冷凝器是否清洁，清理冷凝器上的灰尘和杂物。
第三节：维护保养与注意事项为了确保冰箱制冷系统的正常运行和延长其使用寿命，我们需要注意以下几个维护保养和使用注意事项。
冰箱常见故障及维修修订稿
冰箱常见故障及维修 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】冰箱常见故障及维修冰箱不制冷主要有以下几个方面：1、压缩机是否停机，如果不停机，可以再从下面分析：冰箱内温度偏高，这有两种情况：首先是制冷系统漏氟，也就是没有制冷剂，虽然冰箱一直在运行，但箱内温度是不能下降的，时间过长后，箱内食品就会坏掉，所以要及时修理。
一般只要不是新冰箱，出现这种情的都是很慢，它的前期是在冷藏室内有半边有霜，而另一半边无霜，结霜边较厚，时间较长后，冷藏室内就不会有霜，这时可能只有一些水球出现，箱内温度较高。
此种冰箱一般较难修理，因为漏点很难找到，所以修好后也不能保有较长的使用时间，如果漏点在外还比较邹找到，此时通过氧焊能处理好。
第二种温度偏高的原因为蒸发器内结霜，这种情况主要为风冷冰箱，这种冰箱只有一个蒸发器，当蒸发器上结霜不能化掉后，会使风道出现堵塞，冷量不能外出，所以冰箱也不能制冷。
出现这种情况的原因为化霜系统有问题，可能是化霜定时器有故障，或发热管已经烧断。
2、压缩机不能启动1).冰箱有无电源，我们可以打开冷藏室门，如果其内灯可亮，说明冰箱有电，如果不亮灯，可以检查总电源是否有电，然后检查冰箱保险丝（不是所有冰箱都有），最后检查温控器的触点是否有问题。
2).压缩机是否烧坏，可以检查电机线圈是否烧断，最后检查启动器的情况，有时是过热保护器在起作用，需要过一定时间，让压缩机温度下降后才能启动。
3).温控器不能复位，由于触点烧结在一起，使其不能脱离，造成故障。
冰箱不停机的故障分析与判断冰箱不停机主要有以下几个方面：1、环境温度过高每种冰箱都有它的气候类型，如SN，N，ST，T型等，一般对于SN和N型冰箱的最高环境温度为32度，如超过此温度很容易出现冰箱不停机的环境，这主要是冰箱的制冷量过小，或者说不得是压缩机的功率过小的原因造成，而ST和T型冰箱则可以在较高的温度下有停机的情况，如在38度的高温度下，冰箱仍能正常停机。
冰箱维修手册
冰箱维修手册一、保养和清洁1. 定期清理冰箱外壳冰箱外壳可以用湿布擦拭，确保清洁而不会带来太多水分。
特别是在开启或移动冰箱之前，务必先将冰箱外壳彻底干燥。
2. 清理冰箱内部每三个月左右，应将冰箱内部进行清洁。
首先，将所有食物取出，并使用温和的清洁剂和湿布清洁冰箱内壁和抽屉。
注意不要使用酸性或碱性清洁剂，以免损坏冰箱内部表面。
3. 清洁冰箱密封条冰箱密封条的清洁十分重要，因为密封条的损坏会导致冷气流失和能源浪费。
使用温和的清洁剂和湿布，将密封条表面的污垢擦拭干净。
如果密封条已经破损，应及时更换。
4. 定期清理冰箱背面冰箱背面容易积聚灰尘和脏污，影响散热效果。
每隔六个月，使用吸尘器或刷子清理冰箱背面，确保充分通风散热。
二、故障排除1. 冰箱无法开启如果冰箱无法开启，首先检查电源插座是否正常连接。
如果电源连接良好，但冰箱仍然无法开启，则可能是电源线故障或电器损坏。
请及时联系冰箱售后服务中心进行维修。
2. 冰箱无法制冷如果冰箱无法制冷，首先检查冰箱门是否关闭紧密。
如果问题仍未解决，可能是由于制冷系统故障引起的。
请联系冰箱售后服务中心安排专业技术人员进行维修。
3. 冰箱噪音过大如果冰箱发出异常的噪音，可能是由于散热风扇或压缩机故障引起的。
该情况需要尽快联系冰箱售后服务中心，以免导致更严重的问题。
4. 冰箱漏水冰箱漏水可能是由于冰箱内部排水管道堵塞或密封条损坏引起的。
首先检查排水管道是否不畅通，如果是，清理管道即可解决问题。
如果排水管道正常，可能是密封条损坏，需要更换。
5. 冰箱开门困难如果冰箱门难以打开或关闭，可能是由于冰箱门密封条没有正确安装或损坏引起的。
仔细检查密封条是否完好，并确保正确安装。
三、安全注意事项1. 不要将热食物直接放入冰箱热食物会导致冰箱内温度升高，对冰箱和食物的安全有潜在风险。
请将热食物待凉至室温后再放入冰箱。
2. 不要长时间打开冰箱门频繁和长时间地打开冰箱门会导致冷气流失，增加能源消耗。
冰箱维修培训教材

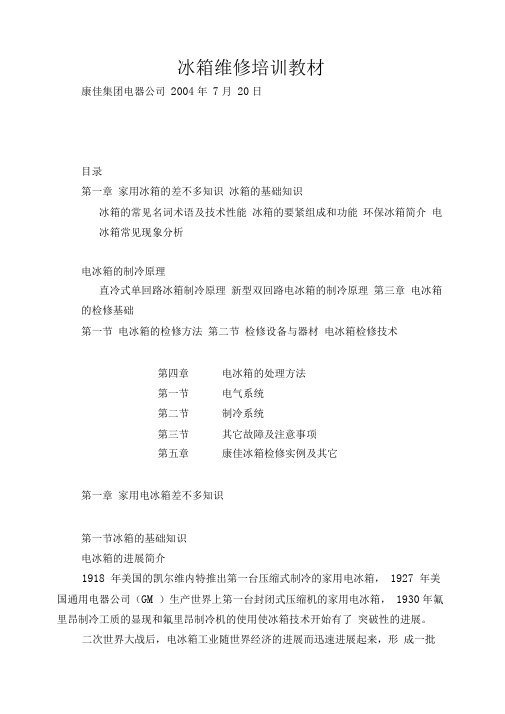

冰箱维修培训教材康佳集团电器公司2004年7月20日目录第一章家用冰箱的差不多知识冰箱的基础知识冰箱的常见名词术语及技术性能冰箱的要紧组成和功能环保冰箱简介电冰箱常见现象分析电冰箱的制冷原理直冷式单回路冰箱制冷原理新型双回路电冰箱的制冷原理第三章电冰箱的检修基础第一节电冰箱的检修方法第二节检修设备与器材电冰箱检修技术第四章电冰箱的处理方法第一节电气系统第二节制冷系统第三节其它故障及注意事项第五章康佳冰箱检修实例及其它第一章家用电冰箱差不多知识第一节冰箱的基础知识电冰箱的进展简介1918 年美国的凯尔维内特推出第一台压缩式制冷的家用电冰箱，1927 年美国通用电器公司（GM ）生产世界上第一台封闭式压缩机的家用电冰箱，1930年氟里昂制冷工质的显现和氟里昂制冷机的使用使冰箱技术开始有了突破性的进展。
二次世界大战后，电冰箱工业随世界经济的进展而迅速进展起来，形成一批世界知名的电冰箱生产企业，如：美国的惠而浦、通用电器、瑞典的伊莱克斯、德国的西门子等。
中国的冰箱工业起步较晚，50年代开始生产冰箱。
70 年代末，冰箱工业进入快速进展时机，通过优胜劣汰，海尔、容声、新飞等成为中国冰箱工业的领头羊。
进入90 年代末，随着一些强势家电企业如：康佳、TCL、荣事达等介入冰箱行业，冰箱行业将得到更快的进展。
二．电冰箱的分类电冰箱按用途可分为：a.冷藏箱（用汉语拼音字母C表示）b.冷藏冷冻箱（用汉语拼音字母CD表示）c.冷冻箱（用汉语拼音字母D表示）2 电冰箱按冷却方式可分为：直冷式、间冷式、间直冷混合式直冷式采纳空气自然对流的降温方式。
冷空气比重大，向下流淌；热空气比重小，向上流淌。
在自然对流过程中，水分会在蒸发器周围冻结成霜。
在冷藏室，压缩机停机后温度会上升到4 C左右，冷藏室的霜会自动溶解。
在冷冻室，冰箱一直处于-18C以下，而冰箱没有除霜装置，因此冷冻室的霜可不能自动化掉。
因此直冷式电冰箱又称有霜电冰箱。
直冷电冰箱优点：a结构简单、制造方便、价格廉价；b.耗电少；c.保湿；d.噪音小。
冰箱常见的故障及维修方法
冰箱常见的故障及维修方法
冰箱常见的故障及维修方法包括以下几个方面：
1. 冰箱不制冷：可能是由于制冷剂泄漏或压缩机故障，需要检查制冷系统和压缩机，并补充制冷剂或更换压缩机。
2. 冰箱制冷效果差：可能是由于冷凝器灰尘太多或制冷管路堵塞，需要清洁冷凝器或检查并更换制冷管路。
3. 冰箱后背板积冰过多：可能是由于制冷管路泄露或门封条密封不严，需要检查制冷管路和门封条，并更换损坏的部件。
4. 冰箱电机不起动且无嗡嗡声：可能是由于保险熔断、接线松脱、电机绕组短路或断路等故障，需要更换保险丝、检查线路、检修或重绕电机绕组。
5. 冰箱电机不起动但有嗡嗡声：可能是由于电源电压过低、起动继电器未闭合或接触不良、电机起动绕组断路等故障，需要等电压正常后再插上电源插头或加装稳压器，修理或更换起动继电器和电机起动绕组。
6. 冰箱噪音大：可能是由于冰箱放置不平、压缩机底座不牢固、管路相碰等故障，需要调整冰箱的放置位置，紧固压缩机底座或调整管路。
以上是冰箱常见的故障及维修方法，需要根据具体情况进行排查和维修。
如果无法解决问题，建议寻求专业技术人员的帮助。
创维冰柜维修指南
检查方法 把欧姆表的探针接到温控 器的接线柱上，并转动旋钮 “开” 和“关”，以便检查触点开启 和关闭。
7

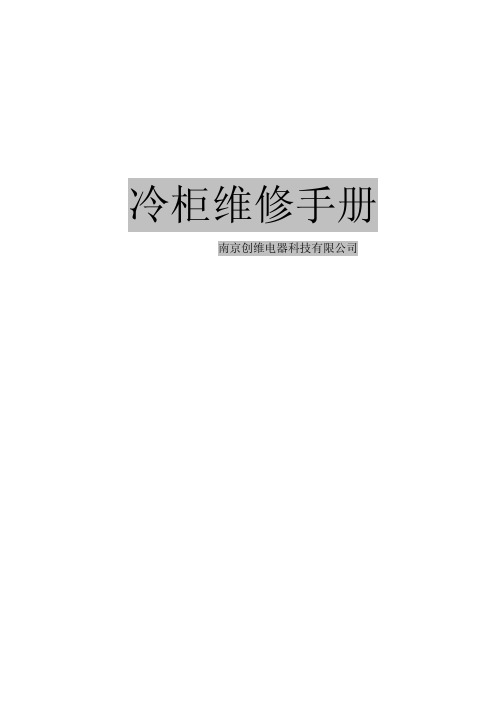

创维冷柜售后维修指南
第四节 制冷系统特点
一、单室冷柜制冷系统图
毛细管
蒸发管 冷凝管
回气管 干燥过滤器
工艺管 压缩机
单门冷柜制冷剂走向及管道连接： 压缩机→冷凝管→干燥过滤器→毛细管→蒸发管→回气管→压缩机 完成制冷循环。(回气管和毛细管紧贴,回气管过冷却毛细管)
1
1、 技术参数
创维冷柜售后维修指南
第一节 技术参数
产品型号 BD/C-90
总有效容 (L) 90
BD/C-120
120
WCD-208D 208
WCD-222D 222
耗电量 kW.h/24h
0.52 0.47 0.71 0.66
能效等 级 2 1 2 2
冷冻能力 kg/24h 4.5 5.5 9.0 5.5
检查方法 可以使用欧姆表来检测 PTC 继电器。在室温下其 电阻值必须在额定值的 20% 范围内。
4、温度控制器
工作原理 所有的冷藏和冷冻室使用一个温控器来控制压缩机的运行， 从而维持食品所需的温度。 温控器主要由毛细管、波纹管、一组常闭触点和一个机械连 杆机构组成。 毛细管和波纹管内气体的压力受感温感知的温度控制。 温度升高引起波纹管内压力増高而使波纹管膨胀伸展，膨胀 的波纹管推动连杆机构，使触点得以闭合。 当温度下降时，波纹管随着压力减少而收缩，连杆机构瞬时 动作而断开触点。
2
一、外观图
钢丝篮
创维冷柜售后维修指南
第二节 外观造型与结构图
门体 门封条
箱体
底脚
温控器
BD/C-120
冰箱制冷系统维修技术手册-电工技术知识学习干货分享
冰箱制冷系统维修技术手册-电工技术知识学习干货分享冰箱制冷系统维修技术手册三、制冷系统1.机械冰箱双门机械冰箱绝大多数为单系统冰箱，即冷藏室蒸发器与冷冻室蒸发器串联接入制冷管路中，两个间室同时制冷或停止工作。
其系统原理图如下：（代表机型：BCD-192CM/BCD-247CM等）先进冷冻（代表机型：BCD-208H/BCD-188DR/BCD-199DM等，冰箱有软冷冻室）先进冷冻三门机械冰箱为机械双变温系统，通过开关控制电磁阀的通断来切换中门不同的蒸发器，以改变中门的温度。
其系统原理图如下：2.电脑冰箱双温区电脑冰箱，采用电磁阀连接两根毛细管。
两个温区可以单独控制温度，且其中一个温区可以单独关闭。
其系统原理图如下：（代表机型：BCD-196H/BCD-192EM/BCD-202EM/BCD-195E）三温区冰箱电脑冰箱,采用电磁阀连接三根毛细管。
三个温区可以单独控制温度，其中两个温区可单独关闭。
其系统原理图如下：（代表机型：BCD-188ER/BCD-198ER）四、电气系统因各个型号冰箱接线方式不尽相同，电冰箱的电气及控制系统请详见各个型号冰箱的说明书或参数标牌。
五、冰箱系统检查1.制冷系统检查步骤：(1)通电30分钟判断是否制冷。
(2)将电冰箱温控系统置于正常档位，通电120分钟检查制冷温度。
冷藏室平均温度在O—10℃之间；冷冻室最高温度在-18℃以下。
开停机情况：在冰箱持续通电2小时后，夏天开停比为3：1—1：1，冬天为1：3一1：5。
当环境室温为18℃时，冰箱运行约15分钟，停机约45分钟左右。
当室温为35℃时，冰箱运行约为45分钟，停机15分钟左右才能满足冰箱制冷需要。
(3)氮气保压检漏(不得以其它气体替代)。
漏是指制冷系统制冷剂微漏或全部泄漏。
原因有：焊缝质量不好，管道与接头受腐蚀或碰撞后有裂纹，蒸发器腐蚀穿孔等。
现象为：制冷效果下降甚至不制冷，压缩机排气管与冷凝器热度下降甚至不热。
电冰箱系统维修培训资料共35页文档
