几种新型旋风除尘器的简析
第三节旋风水膜除尘器
除尘器的断面风速通常为1.2～2.4 m/s，阻力500～1500Pa，用于净化气体的耗
水量为0.4～1.3 L/m3。为了防止水雾带出，在喷水管的上部设有挡水圆盘。气体
出口有整流叶片以降低除尘器阻力。这种除尘器常用作文氏管的脱水器。
3．麻石水膜除尘器 用于锅炉烟气除尘的立式旋风水膜除尘器中，目前常见的有采用耐磨耐腐材料 麻石（花岗岩）砌筑的麻石水膜除尘器，亦有砖或混凝土壳体的以及内部衬以铸 石、瓷砖或涂敷耐磨耐腐材料钢板壳体的各种水膜除尘器。但从结构形式和除尘 原理上来说是相同的。下面介绍使用较广的麻石水膜除尘器。 （1）麻石水膜除尘器的结构和除尘原理 目前所使用的麻石水膜除尘器的结构由圆柱形筒体（用耐磨耐腐材料麻石—— 花岗岩砌筑）、环形喷嘴（或溢流水槽）、水封、沉淀池等组成。含尘烟气从下 部以高速切向进入筒体，形成急剧上升的旋转气流。烟尘在离心力作用下甩向筒 壁，并被由负压吸入在筒壁形成自上而下的水膜湿润和粘附，然后随水流入锥形 灰斗，经水封和排水沟冲至沉淀池。净化后的烟气从上部出口排出。 （2）麻石水膜除尘器的特点及存在问题 特点： a 抗腐蚀性强，耐磨性好，经久耐用。 b 适应性强，不仅能用于抛煤机锅炉和其他不同型式的层燃炉，同时也能适应 含尘浓度较高、烟尘颗粒较细的煤粉炉和含尘浓度极高的沸腾炉。 c 除尘效率高，一般均可达90％左右。 d 由于主体不用钢材，因此耗钢量少，对于麻石产区还是具有能就地取材、节 约投资的特点。
二、卧式旋风水膜除尘器
卧式旋风水膜除尘器又称鼓形除尘器、旋筒式水膜除尘器、螺旋水膜除尘器及 卧式旋风水浴除尘器等名称，通常称之为卧式旋风水膜除尘器。 1．结构与除尘原理 卧式旋风水膜除尘器的结构如图5-22所示，它由截面为倒卵形或倒梨形的横置圆 筒外壳，类似外壳形状的内筒，在外壳与内筒之间的螺旋导片、角锥泥浆槽、挡 水板及水位调节机构等组成。

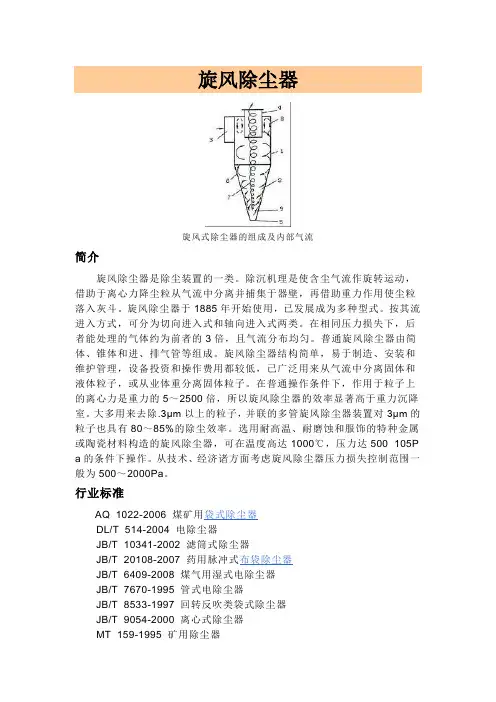

旋风除尘器除尘效率的分析及改进
旋风除尘器旋风式除尘器的组成及内部气流简介旋风除尘器是除尘装置的一类。
除沉机理是使含尘气流作旋转运动，借助于离心力降尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。
旋风除尘器于1885年开始使用，已发展成为多种型式。
按其流进入方式，可分为切向进入式和轴向进入式两类。
在相同压力损失下，后者能处理的气体约为前者的3倍，且气流分布均匀。
普通旋风除尘器由简体、锥体和进、排气管等组成。
旋风除尘器结构简单，易于制造、安装和维护管理，设备投资和操作费用都较低，已广泛用来从气流中分离固体和液体粒子，或从业体重分离固体粒子。
在普通操作条件下，作用于粒子上的离心力是重力的5～2500倍，所以旋风除尘器的效率显著高于重力沉降室。
大多用来去除.3μm以上的粒子，并联的多管旋风除尘器装置对3μm的粒子也具有80～85%的除尘效率。
选用耐高温、耐磨蚀和服饰的特种金属或陶瓷材料构造的旋风除尘器，可在温度高达1000℃，压力达500×105P a的条件下操作。
从技术、经济诸方面考虑旋风除尘器压力损失控制范围一般为500～2000Pa。
行业标准AQ 1022-2006 煤矿用袋式除尘器DL/T 514-2004 电除尘器JB/T 10341-2002 滤筒式除尘器JB/T 20108-2007 药用脉冲式布袋除尘器JB/T 6409-2008 煤气用湿式电除尘器JB/T 7670-1995 管式电除尘器JB/T 8533-1997 回转反吹类袋式除尘器JB/T 9054-2000 离心式除尘器MT 159-1995 矿用除尘器JC/T 819-2007 水泥工业用CXBC系列袋式除尘器JC 837-1998 建材工业用分室反吹风袋式除尘器特点按照前面轴向速度对流通面积积分的方法，一并计算常规旋风除尘器安装了不同类型减阻杆后下降流量的变化，并将各种情况下不同断面处下降流量占除尘器总处理流量的百分比绘入，为表明上、下行流区过流量的平均值即下降流量与实际上、下地流区过流量差别的大小。
多管干式除尘器中旋风子的结构形式
多管干式除尘器中旋风子的结构形式
多管干式除尘器是工业污染控制设备中常见的一种，其主要原理是利用机械力或重力将粉尘颗粒沉降或抛出，实现对空气中的污染物的过滤和净化。
该设备通过旋风子的结构形式实现对粉尘的分离。
旋风子是多管干式除尘器的重要组成部分，其结构形式有不同的类型，主要有如下几种：
1. 直立式旋风子：直立式旋风子结构形式为一圆柱形筒体和一个锥形底部组成。
进入旋风子的气流在筒体中旋转，粉尘受到离心力作用分离出来，最终沉降到锥形底部，通过灰斗进行收集。
该结构形式具有结构简单、容易维护、适应性广等优点。
2. 倒置式旋风子：倒置式旋风子与直立式旋风子类似，只是底部为圆形或方形，上部为锥形，其旋转方向与直立式旋风子相反。
气流相对稳定，粉尘分离效果较好，适用于处理细小的颗粒。
3. 密封式旋风子：密封式旋风子与直立式旋风子类似，其特点是在进气口和出气口之间加入隔板，使气流产生某种弯曲和波动，从而使气体与粉尘的接触面积增大，粉尘分离率更高。
该结构形式具有密封性好、除尘效果好的优点。
4. 改性式旋风子：改性式旋风子在直立式旋风子的基础上通过叶轮对旋风子进入的气流进行再次喷射，使气流能更加充分地与粉尘接触，从而使分离效果更好。
该结构形式适用于颗粒大、密度大的污染物的处理。
综合来看，旋风子是多管干式除尘器的重要组成部分，不同的结构形式可以适用于不同的污染物处理要求，其优点包括结构简单、维护方便、除尘效果好等。
在实际应用中，需要根据具体的工况条件进行选择。

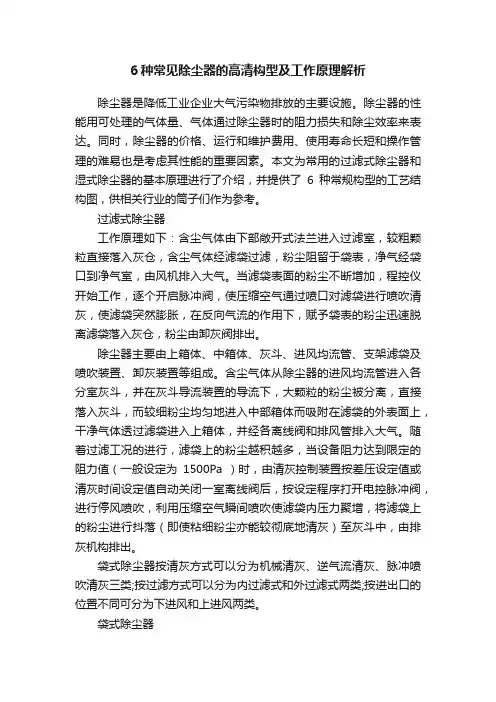

6种常见除尘器的高清构型及工作原理解析
6种常见除尘器的高清构型及工作原理解析除尘器是降低工业企业大气污染物排放的主要设施。
除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。
同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。
本文为常用的过滤式除尘器和湿式除尘器的基本原理进行了介绍，并提供了6种常规构型的工艺结构图，供相关行业的筒子们作为参考。
过滤式除尘器工作原理如下：含尘气体由下部敞开式法兰进入过滤室，较粗颗粒直接落入灰仓，含尘气体经滤袋过滤，粉尘阻留于袋表，净气经袋口到净气室，由风机排入大气。
当滤袋表面的粉尘不断增加，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流的作用下，赋予袋表的粉尘迅速脱离滤袋落入灰仓，粉尘由卸灰阀排出。
除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。
含尘气体从除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净气体透过滤袋进入上箱体，并经各离线阀和排风管排入大气。
随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定的阻力值（一般设定为1500Pa ）时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹使滤袋内压力聚增，将滤袋上的粉尘进行抖落（即使粘细粉尘亦能较彻底地清灰）至灰斗中，由排灰机构排出。
袋式除尘器按清灰方式可以分为机械清灰、逆气流清灰、脉冲喷吹清灰三类;按过滤方式可以分为内过滤式和外过滤式两类;按进出口的位置不同可分为下进风和上进风两类。
袋式除尘器脉冲喷吹清灰方式机械清灰式根据振动方式不同，可分为水平振动、垂直振动、扭曲振动三种形式，如图所示。
内外滤式上进风、下进风式湿式除尘器湿式除尘器的种类很多，很难有一个确定的分类。
旋风除尘器的各种分类
旋风除尘器的分类一、按进气方式进行分类：切向进入式、轴向进入式a垂直切入进入式、b 蜗壳切向进入时、c轴向进入时二、按压力损失系数对旋风除尘器进行分类：三、按除尘效率和处理风量进行分类：1、高效旋风除尘器：筒体直径较小（<900mm），效率高：>95%。
K=6—13.5。
2、高流量旋风除尘器：直径较大（1.2—3.6m），处理流量大。
除尘效率：50~80%。
K<3。
3、通用旋风除尘器：K=4—6，除尘效率：80—90%。
（相对截面比（K）：筒体截面面积和进气口截面面积之比。
）四、按结构形式分：1、多管旋风除尘器：由多个相同构造形状和尺寸的小型旋风除尘器（又叫旋风子）组合在一个壳体内并联使用。
具有处理风量大，除尘效率较高的特点。
2、旁路式旋风除尘器：设有旁路分离室，利用上旋涡分离粉尘, 从而提高除尘效率。
为了使除尘器顶部空间形成明显的上旋涡, 进气口上沿离顶盖要相距一定的距离。
3、扩散式旋风除尘器：它是一种具有呈倒锥体形状的锥体, 并在锥体的底部装有反射屏的旋风除尘器. 反射屏可防止上升气流卷起粉尘, 从而提高除尘效旋风除尘器的效率因素1、进气口旋风除尘器的进气口是形成旋转气流的关键部件，是影响除尘效率和压力损失的主要因素。
切向进气的进口面积对除尘器有很大的影响，进气口面积相对于筒体断面小时，进入除尘器的气流切线速度大，有利于粉尘的分离。
A、圆筒体直径是构成旋风除尘器的^基本尺寸。
旋转气流的切向速度对粉尘产生的离心力与圆筒体直径成反比，在相同的切线速度下，筒体直径D越小，气流的旋转半径越小，粒子受到的离心力越大，尘粒越容易被捕集。
但若筒体直径选择过小，器壁与排气管太近，粒子又容易逃逸;筒体直径太小还容易引起堵塞，尤其是对于粘性物料。
当处理风量较大时，因筒体直径小处理含尘风量有限，可采用几台旋风除尘器并联运行的方法解决。
并联运行处理的风量为各除尘器处理风量之和，阻力仅为单个除尘器在处理它所承担的那部分风量的阻力。
旋风除尘器的类型
粉 尘 受 到离 心 力 的作 用 而 向 筒 壁 运 与 气流 分 离
, ,
一 小部 分气 流携 带 着 浓
集 起 来 的粉尘 入 小旋 风筒 中 出来
,
从 切 线方 向经分 离 缝 而 进 由小旋 风将 粉尘 最 后 分 离
。 , 。
气流 进入除 尘 器后作 旋
,
分 离 出来 的 粉 尘
。
从 下 端 的 灰斗 排
净化 了 的 气流 用管道从 除尘 器筒 的 中
图2
3
心 部位 引 出
直 流 式 旋 风 除 尘 器 的 气流
流 型 ( 左 ) 和 结 构形 式 ( 右 )
,
3一 1一 1
.
直 流 卧式旋 风 除 尘 器
,
4 为 直流卧 式 旋风 除 尘 器 图2
为 了更 好 地理 解 节
一
3
介 绍 的 新设 计 方 法 和 这
。
节所 介 绍 的设 计 程 序 的用 法
,
卜面 用
处 理水 泥 厂粉 尘 的 除 尘 器 的设 计实 例来加 以 说 明
:
.
由普通硅酸 盐水 泥 窑逸 出的水泥 粉 尘 的粒度分 布 见表 g 及 图 1 9
台 用 作预处理 的旋 凤除 尘 器
F 的 小型 锅炉
, ,
。
适 用于
1
.
5吨
/ 时以
这 种 除尘 器 主 要 由 导 向
,
器 成
主 筒 体 小旋 凤筒和 减阻器 四 部 分 组
。
含尘 气流 由底部 进 口 管进 入 导 向 器
, ,
由 于导 向叶 片 的ຫໍສະໝຸດ 作 用使 气流 由 直 线 运 动 在筒 体
旋风除尘器的类别与选型
旋风除尘器的类别与选型旋风除尘器按其性能可分以下四大类：①高郊旋风除尘器，其筒体直径较小，用来分离较细的粉尘，除尘效率在95%以上；②大流量旋风除尘器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50-80%以；③通用型旋风除尘器，处理风量适中，因结构形式不同，除尘效率波动在70-85%之间，④防爆型旋风除尘器，本身带有防爆阀，具有防爆功能。
根据结构形式，可分为长锥体、圆筒体、扩散式、旁路型。
按组合、安装情况分为内旋风除尘器、外旋风除尘器、立式与卧式以及单筒与多管旋风除尘器。
按气流导入情况，气流进入旋风除尘后的流路路线，以及带二次风的形式可概括地分为以下两种：①流反转式旋风除尘器②轴流式旋风除尘器了解了旋风除尘器的基本分类形式，根据现场烟气实际工况就比较容易选型了，一般旋风除尘器选型时应注意以下基本原则：①旋风除尘器净化气体量应与实际需要处理风量一致。
选择除尘器直径时应尽量小些，如果要求通过的风量较大，可采用若干个小直径的旋风除尘器并联为宜，如果处理气量与多管旋风除尘器相符，以选多管旋风除尘器为宜。
②旋风除尘器的入口气速要保持在18-23m/s，低于18m/s时，其除尘效率下降，高于23m/s时，除尘效率提高不明显，但阻力损失增加，能耗增大。
③选择旋风除尘器时，要根据工况考虑阻力损失和结构形式，尽可能做到既节省动力消耗又能得到最佳除尘分离效果及以便于制造、维护管理。
④旋风除尘器能捕集到的最小尘粒应等于或稍小被处理气体的粉尘粒度。
⑤当含尘气体温度很高时，要注意保温，避免水分在内凝结。
假如粉尘不吸收水分，除尘器的工作温度要比露点温度高出30度左右。
假如粉尘吸水性较强，除尘器的工作温度要比露点温度高出40-50度。
以避免露点腐蚀。
⑥旋风除尘器结构的密封要好，确除尘设备保不漏风。
尤其是负压操作，更应该注意卸料锁风装置的可靠性。
⑦易燃易爆粉尘，应设有防爆装置。
防爆装置的通常做法是在入口管道上加一个安全防爆阀门。
《旋风除尘器》课件
口形状
气管…
高效除尘、低能耗、结构 简单、易于维护。
根据工艺需求和现场实际 情况，确定旋风除尘器的 处理风量。
入口形状对除尘效率有重 要影响，需根据实际情况 选择。
分离空间的大小和形状影 响颗粒的分离效果，需进 行合理设计。
排气管和灰斗的设计需满 足排放和储存的需求。
关键参数与优化
关键参数：处理风量、入 口风速、分离效率、阻力 损失。
工作原理
含尘气体进入旋风除尘器后，在高速 旋转的作用下，粉尘颗粒受到离心力 的作用被甩向器壁，并沿器壁落入集 尘斗中，清洁气体则从顶部排出。
类型与特点
类型
根据结构和用途的不同，旋风除 尘器可分为立式、卧式、多管式 等。
特点
结构简单、造价低廉、维护方便 、适应性强等。
应用领域
01
02
03
工业粉尘治理
1. 根据实际需要调整入口 风速，以提高分离效率。
优化建议
2. 优化排气管和灰斗的设 计，降低阻力损失。
案例分析
案例一
某钢铁厂旋风除尘器改造，通过优化设计，提高了除尘效率和降低了能耗。
案例二
某水泥厂旋风除尘器应用，针对特殊工况进行定制化设计，实现了高效除尘。
PART 03
旋风除尘器的性能测试与 评估
国际化竞争加剧
面对国际化竞争的挑战，企业需 要加强技术研发和品牌建设，提 高产品在国际市场的竞争力。
THANKS
感谢观看
REPORTING
REPORTING
测试方法与标准
测试方法
采用标准测试方法，如ISO 11057和EN 779等，对旋风除尘 器的性能进行测试。
测试标准
确保测试在规定的标准条件下进行，如温度、湿度、颗粒物 浓度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技 术 创 新
文章编号
０９５２（２０００）０５
ＴＨ１２
几 种 新 型 旋 风 除 尘 器 的 简 析
兰州铁道学院 李 炎 兰州市城市建设设计院 周鸣镝
旋风除尘器经历了１００多年的发展历史，其被广泛应用于工业除尘
它是利用旋转气流对粉尘产生离心力使其从气流中
分离出来的
阻力损失更小的旋风除尘器
以下就几种新型旋风除尘器作简要介绍
处于同轴心的内外
筒体中间留有一定的环隙内筒低于外
筒一定距离排气管插入外筒内一
定距离
进气管由外筒下端切向进入内筒
其下部为灰斗
内筒
含尘气流中所含较大的固体颗
粒在重力作用下直接沉入锥体
由于离心力作用而被甩向筒壁
一次分离后的大部分纯净气体直接
从顶部排气管排出
被甩向内外筒体间的环隙
在锥体内得到二次分离
亦由排气管排出
速度梯度小不易造成
阻力损失也相对
较小
其特点是在旋风器内部
设置有在电机带动下能够旋转的开孔圆筒６外旋筒６
的直径为０．９５Ｄ
旋筒表面均
匀地开孔
开孔率为４０％
内圆锥体也开有同样的孔其工作原理是含尘气体
由切向入口进入到外旋筒
从入口进入的气流就会在开孔旋筒表面附面
层的摩擦力的作用下
从而增加了旋回流的强度和对粉尘粒子的离心分离作用
含尘气流在粉尘粒子逐渐离心沉降的同时
边旋转
进而通过中心旋筒及出口排出
但阻力损失也相对较大
技 术 创 新
续螺旋式旋风除尘器采用了阿基米得连续螺旋线型结构
其工作原理是含尘气体由切向入口进入
与其入口宽度相同的内部螺旋通道
粉尘被抛向螺旋通道的内外壁上干净气体最后由顶部排气管排出
具有体积小
除尘效率
高
也许在不久的将来
４ 切流直流式旋风除尘器
这种类型的旋风除尘器取消了上排气芯管
其筒体结构也较为独特
下部
筒体直径大
如图４所示在稳流体与筒壁
之间的环形区域做旋转运动
向下旋转
在气流推动和重力作用下
直接进入排气芯管排出再折转向上最后经排气芯管
排出
它消除了内旋涡旋
使除尘器
在保持高除尘效率的基础上
图４ 切流直流式旋风除尘器结构简图
１－上筒体 ２－过渡段 ３－下筒体 ４－锥体 ５－排尘口 ６－排气管 ７－稳流体 ８－进气管
５ 总结
根据以上的介绍
这四种型式的旋风
除尘器的共同特点是低阻高效
因此
有重点地发展某种型式的除尘器
