二氧化钛改性及其性能研究
二氧化钛光催化材料及其改性技术研究进展
｛ 收稿 日期 ：２ ０ １ ２年 １ Ｏ月 １ ９日 项 目基金 ： 中科 院 “ 西部 之光 ”项 目 （ Ｎ ｏ ． Ｒ Ｃ Ｐ Ｙ ２ ０ １ １ ０ ３ ） ，中科 院 “ 百人计 划 一引进 国外 杰 出人 才 ”启动 项 目资助 作者 简介 ：陈琳 （ １ ９ ８ ６ 一 ） ，女，新疆 自治 区人，博士 研究 生． 通讯 联系人 ： Ｅ － ｍ ａ ｉ ｌ ： ｍａ ｐ ｃ ＠ｍ ｓ ． ｘ ｊ ｂ ． ｑ ， Ｃ ． ｃ ｎ
中呈溶解状态 的污染物 ，但 此类 方法处理成本 高，且不可避免地带来二次污染 ；生物法主要是通过微生 物的代谢作用使污 水中呈溶解、胶体 以及微细悬浮状态 的有机污染物转化为稳定、无害 的物质。此类方
法处理周期较长 且对 处理温 度、时间 以及水体中有机物含量等有较高的要求 。因此 ，研究开发新型的污 水深度处理方法有非常重要的意义。
解 水制 氢、 抗 菌环保等领域有着广泛的应用。然而 Ｔ ｉ Ｏ ２ 材料本身大的禁带宽度 （ ＝ ３ ． ２ ｅ Ｖ ） 阻 碍了 其 实际应用 ， 进 而导致其可见光利用率低 、 量子产率低 。因此制备具有 高量子产 率且对可
见光有 快速 响应 能力 的 Ｔ ｉ ｏ２ 已成为 当前光催化剂研究的关键课题 。国内外 关于 Ｔ ｉ Ｏ ２ 光催化 剂 的改性技 术逐渐完善并在制备方法、 材料形貌和结构控制等方面有新 的突破 。 本文综述 了Ｔ ｉ Ｏ ２
具 有整流 作 用的 区域） ，可 促进 电子及空穴的转移 、分 离及迁移 到催化剂 的表面 ； 由于两种 晶型 的紧密 接触 ，使得颗粒 内部的电子． 空穴分离效果更好。但是，随着金红石型 比例 的逐渐增加，电子． 空穴 向粒子 表面下迁移路径增长 ，分离几率减小 ，复合几率增大，导致 其光催化活性不佳 ，因此通过严格控制两种
二氧化钛
纳米二氧化钛利用自然光在常温和常压条件下即可催化 分解细菌和污染物，无毒，环境友好。
➢ 纳米TiO2的光催化原理
关于TiO2光催化机理，目前较为成熟的是基于半导体 能带理论的电子—空穴作用机理。作为一种n 型半导体材 料，TiO2的能带是由一个充满电子的低能价带和一个空的 高能导带构成，价带和导带之间的区域为禁带，禁带的宽 度为带隙能(禁带宽度)。 TiO2的带隙能为3.0～3.2eV ,相当 于波长为387.5nm的光子能量。
其主要反应如下所示: TiO2 + hν→e- + h+ , h+ + OH- →·OH , h+ + H2O →·OH + h+ , e- + O2 →·O2- , ·O2- + h+ →HO2·, 2HO2·→O2 + H2O2 , H2O2+·O2- →·OH + OH- + O2
TiO2受紫外线激发而产生的h+是一种强氧化剂,可直接氧 化许多有机物。同时·O2-和·OH也具有很强的化学活性。·O2能和多数有机物反应,将其氧化分解为CO2和H2O 。
由于TiO2量子效率低，难以用来处理数量大、浓度高 的废水，为了提高TiO2光催化活性和对光的利用率，缩短 催化剂的禁带宽度使吸收光谱向可见光扩展，是提高太阳 能利用率的技术关键．改性后的TiO2降低了电子一空穴在 表面的复合机率，将可利用光谱从紫外光区扩展到可见光 区，体现出了越来越多的优越性．
在可见光下，这类光敏化物质有较大的激发因子， 使光催化反应延伸到可见光区，扩大了激发的波长的最 高占有能级、半导体的能级以及最低空能级的支配。当 色素的最低空能级的电位比半导体的导带能级的电位更 负时，产生电子输入的光敏化，而半导体的能隙高于色 素，在这种情况下，半导体不能被激发但是色素可以被 激发。
环境工程毕业论文--改性纳米TiO2光催化降解甲基橙的研究
摘要当今全球范围内都不同程度地出现了环境污染问题, 探索和研究经济有效的消除环境污染物的新技术和新方法具有重要的意义。
二氧化钛光催化作为一种先进的氧化技光催化剂有其自身的缺陷：量子术,在环境领域具有十分广阔的应用前景。
然而，TiO2产率低和太阳能利用率低。
研究表明，在TiO2中掺杂金属离子，不仅能影响电子--空穴对的复合率，提高表面羟基位，改善光催化效率，还可能使TiO2的吸收波长范围扩大到可见光区域，增加对太阳能的转化和利用。
但金属沉积量过大会使TiO2光催化性能下降。
此外，超声可以有效改善粒子的结构，提高其光催化性能。
本文针对不同金属（Ho、Gd、Zr、Ag）的不同含量（0.5%、1%、2%、3%、4%）进行掺杂改性超声制备，研究其对TiO的光2催化活性的改变。
首先,本文将概述TiO2的制备方法,光催化氧化的机理及应用,并且通过国内外对TiO2研究进展,阐述研究金属掺杂改性、超声浸渍制备TiO2的原因。
其次,本文将详细介绍制备纯TiO2和金属掺杂改性TiO2的超声制备溶胶－凝胶法。
再次，通过紫外光下样品的降解甲基橙实验，研究其光催化性能。
研究结果表明：溶胶－凝胶法成功制备TiO2，金属掺杂改性可以提高其光催化活性，并初步判断所选取金属元素的合适掺杂量。
关键词：TiO2,光催化活性,溶胶-凝胶，金属掺杂，超声AbstractNowadays,various degree of the problems of environmental pollution have been presenting in the global range. In order to eliminate environmental pollutants , it has significant meanings that effectively new technology methods are explored and studied Therefore, as an advanced photocatalysis technique, TiO2photocatalysis technique has an extremely wide application prospect in the domain of environment. However, TiO2has its own shortcomings : low quantum yield and low utilization of solar energy.Research shows that the TiO2-doped metal ions, can not only affect the electronic -- hole on the composite rate, improve surface hydroxyl groups and photocatalytic efficiency, but also result in the absorption wavelength range extended to the visible region and the increase of solar energy conversion and utilization. However excessive metal deposition will affect TiO2photocatalytic properties. Moreover, ultrasound can effectively improve the particle structure and enhance its photocatalytic properties. We study on TiO2,which is made by ultrasound ,photocatalytic activity changes on different metals (Ho, Gd, Zr, Ag) of different content (0.5%,1%,2%,3%.4%).First of all, this paper would summarize the making method of TiO2,the mechanism and the application of photocatalytic oxidation. Then it expounded the reason that researching metal-doped TiO2 made by ultrasound through the relative study internal and external.Secondly, this paper would particular introduce the Sol-Gel with ultrasound method to prepare pure TiO2 and metal-doped TiO2.Thirdly,this paper would study the photocatalytic activity through methyl orange degradation experiment by mercury lamp respectively.The results shows : sol-gel method is successful in the preparation of TiO2, and metal-doped can improve photocatalytic activity. At last, the appropriate metal doping can be judged and selected.Keywords :TiO2 , Photocatalytic activity, Sol-gel, Metal-doped, Ultrasound目录1.绪论 (1)1.1.纳米二氧化钛光催化概述 (1)1.1.1.纳米二氧化钛光催化机理及特性 (1)1.1.2.纳米二氧化钛光催化的应用 (3)1.2.影响纳米二氧化钛光催化活性的因素 (4)1.2.1.晶体结构的影响 (4)1.2.2.粒径的影响 (5)1.2.3.比表面积的影响 (6)1.2.4.表面羟基的影响 (6)1.2.5.载流子俘获剂的影响 (7)1.3.纳米二氧化钛的制备 (7)1.3.1.气相法制备纳米TiO2粉体 (7)1.3.2.液相法制备纳米TiO2粉体 (8)1.4.纳米T I O2的改性研究进展 (9)1.4.1.复合半导体 (9)1.4.2.贵金属沉积 (9)1.4.3.过渡金属离子掺杂 (10)1.4.4.稀土元素的掺杂 (11)1.4.5.非金属掺杂 (11)1.5.超声在制备纳米T I O2光催化剂方面的应用 (11)1.5.1.超声化学反应的基本原理——超声空化 (12)1.5.2.超声在TiO2基光催化剂制备中的应用 (12)1.6.课题研究的目的和意义 (14)2.纳米TIO2粉末的制备 (15)2.1.实验材料 (15)2.1.1.化学试剂 (15)2.1.2.实验仪器 (15)2.1.3.实验装置 (16)2.2.T I O2的制备方法 (17)2.2.1.溶胶-凝胶法制备TiO2原理 (17)2.2.2.制备步骤 (18)2.3.目标降解物的选择 (19)2.4.甲基橙的标准曲线 (21)2.5.T I O2光催化活性的评价 (21)2.6.空白实验 (22)3.金属元素掺杂纳米TIO2的实验研究 (24)3.1.纯T I O2的光催化性能研究 (24)3.1.1.制备方法 (24)3.1.2.纯TiO2的光催化性能 (24)3.2.掺杂H O的T I O2的光催化性能研究 (26)3.2.1.制备方法 (26)3.2.2.Ho-TiO2的光催化性能 (26)3.3.掺杂G D的T I O2的光催化性能研究 (27)3.3.1.制备方法 (27)3.3.2.Gd-TiO2的光催化性能 (27)3.4.掺杂Z R的T I O2的光催化性能研究 (29)3.4.1.制备方法 (29)3.4.2.Zr-TiO2的光催化性能 (29)3.5.掺杂A G的T I O2的光催化性能研究 (30)3.5.1.制备方法 (30)3.5.2.Ag-TiO2的光催化性能 (30)3.6.H O、G D、Z R和A G四种金属掺杂T I O2光催化活性比较 (33)结论 (35)参考文献 (36)致谢 (40)1.绪论1.1. 纳米二氧化钛光催化概述1.1.1.纳米二氧化钛光催化机理及特性半导体粒子具有能带结构，一般由填满电子的低能价带（valence band,VB）和空的高能导带(conduction band,CB)构成，价带和导带之间存在禁带。
改性二氧化钛催化剂得研究进展

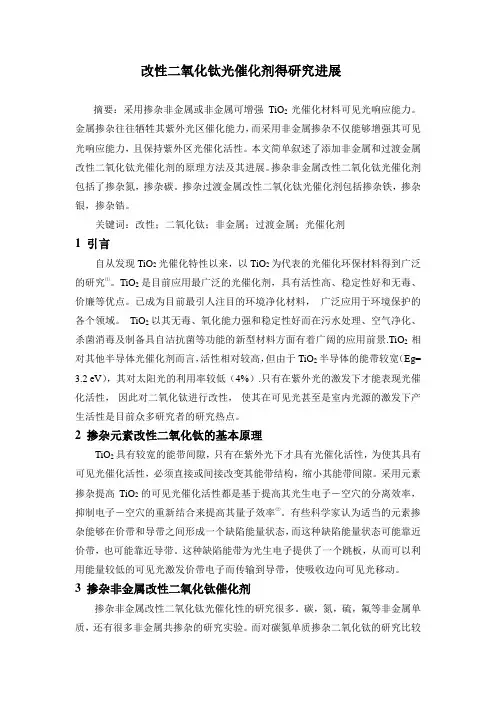

改性二氧化钛光催化剂得研究进展摘要：采用掺杂非金属或非金属可增强TiO2光催化材料可见光响应能力。
金属掺杂往往牺牲其紫外光区催化能力，而采用非金属掺杂不仅能够增强其可见光响应能力，且保持紫外区光催化活性。
本文简单叙述了添加非金属和过渡金属改性二氧化钛光催化剂的原理方法及其进展。
掺杂非金属改性二氧化钛光催化剂包括了掺杂氮，掺杂碳。
掺杂过渡金属改性二氧化钛光催化剂包括掺杂铁，掺杂银，掺杂锆。
关键词：改性；二氧化钛；非金属；过渡金属；光催化剂1 引言自从发现TiO2光催化特性以来，以TiO2为代表的光催化环保材料得到广泛的研究⑴。
TiO2是目前应用最广泛的光催化剂，具有活性高、稳定性好和无毒、价廉等优点。
已成为目前最引人注目的环境净化材料，广泛应用于环境保护的各个领域。
TiO2以其无毒、氧化能力强和稳定性好而在污水处理、空气净化、杀菌消毒及制备具自洁抗菌等功能的新型材料方面有着广阔的应用前景.TiO2相对其他半导体光催化剂而言，活性相对较高，但由于TiO2半导体的能带较宽（Eg= 3.2 eV），其对太阳光的利用率较低（4%）.只有在紫外光的激发下才能表现光催化活性，因此对二氧化钛进行改性，使其在可见光甚至是室内光源的激发下产生活性是目前众多研究者的研究热点。
2 掺杂元素改性二氧化钛的基本原理TiO2具有较宽的能带间隙，只有在紫外光下才具有光催化活性，为使其具有可见光催化活性，必须直接或间接改变其能带结构，缩小其能带间隙。
采用元素掺杂提高TiO2的可见光催化活性都是基于提高其光生电子－空穴的分离效率，抑制电子－空穴的重新结合来提高其量子效率⑵。
有些科学家认为适当的元素掺杂能够在价带和导带之间形成一个缺陷能量状态，而这种缺陷能量状态可能靠近价带，也可能靠近导带。
这种缺陷能带为光生电子提供了一个跳板，从而可以利用能量较低的可见光激发价带电子而传输到导带，使吸收边向可见光移动。
3 掺杂非金属改性二氧化钛催化剂掺杂非金属改性二氧化钛光催化性的研究很多。
纳米二氧化钛的制备与光催化性能研究毕业论文
毕业设计（论文）纳米二氧化钛的制备与光催化性能研究1 绪论二氧化钛，化学式为TiO2，俗称钛白粉，多用于光触媒、化妆品，能靠紫外线消毒及杀菌，现正广泛开发，将来有机会成为新工业。
二氧化钛可由金红石用酸分解提取，或由四氯化钛分解得到。
二氧化钛性质稳定，大量用作油漆中的白色颜料，它具有良好的遮盖能力，和铅白相似，但不像铅白会变黑[1]；它又具有锌白一样的持久性。
二氧化钛还用作搪瓷的消光剂，可以产生一种很光亮的、硬而耐酸的搪瓷釉罩面。
在过去的研究中，用半导体粉末对水、油和空气中的有毒有机化合物进行光催化降解和完全矿化引起了人们的大量关注。
由于抗光腐蚀性，化学稳定性，成本低，无毒和强氧化性，二氧化钛被作为应用最广泛的光催化剂来光降解水和空气中的有毒化合物。
但是二氧化钛具有较大的带隙（锐钛矿相二氧化钛为3.20ev）因此，只有较小一段太阳光区域，大约为2%~3%紫外光区可被应用[2]。
人们尝试用各种制备方法，如贵金属掺杂、氧化物复合、表面修饰等等方法，防止和减少电子与空穴的复合，提高催化剂的光催化活性。
众所周知，吸附和催化的效率与固体的孔径及表面积有关，因此，对二氧化钛进行修饰、改性及增大比表面积是提高光量子效率和增大反应速率的一个有效的方法与途径。
1.1 TiO2的结构与基本性质1.1.1物理常数及结构特征表1 TiO的物理常数1.1.2 TiO2的结构特征在自然界中，TiO2存在三种晶型结构，即金红石、锐钛矿和板钛矿。
这些结构的区别取决于TiO68-八面体的连接方式，图1-1是TiO68-八面体的两种连接方式，锐钛矿结构是由TiO68-八面体共边组成，而金红石和板钛矿结构则是由TiO68-八面体共顶点且共边组成。
锐钛矿TiO2中的每个八面体与周围8个八面体相连，金红石TiO2中每个八面体与周围10个八面体相连。
事实上锐钛矿可以看做是一种四面体结构，而金红石和板钛矿则是晶格稍有畸变的八面体结构[3]。
简单地认为锐钛矿比金红石活性高是不严谨的，它们的活性受其晶化过程的一些因素影响。
纳米二氧化钛改性的研究
种 双功 能 基团结 构 的化 合物 皆可称 作偶 联剂 。本 实 验 采用 硅烷 偶联 剂 对纳 米二 氧化 钛 进行 表面 化 学改
性。
外光 吸收 剂 ［ ； 而 ， 纳 米 Ｔｉ 与 聚 合 物 复 合 以 ２因 ］ 将 Ｏ。 后 ， 提 高聚合 物 的 耐老 化性 能 。纳米 Ｔｉ 还具 有 可 Ｏ。 很 好 的光 催 化 作 用 Ｌ， 光 照 条 件 下 能 够 降 解 有 机 ３在 ］
污染 物 、 杀死 细菌 ， 用到 涂 料 中可 以制得 具 有环 保 应
功 能 的涂 料 。纳 米材 料表 面 能高 ， 现强 极性 ， 于 呈 处
１ 实验 部 分 １ １ 纳 米二 氧化 钛表 面处 理 工 艺 ． ０５ ． ｇ二 氧 化 钛 ， 性 剂 适 量 ， 定 量 的 去 离 子 改 一
沉 时 （ｉ 降 间Ｉ ） Ｉ １ ｎ
原 子 、 氧 基 、 烯 酰 基 等 ， 些基 团与 粒 子表 面 的 烷 丙 这
某 些 基 团发 生 作 用 ， 粒 子 表 面 化 学 成 键 ； 为有 在 Ｒ
结 果发现 未 改性 的二 氧 化钛颗 粒 很快 在底 部 沉
积 ， ５分 钟 内基 本 完全 沉 降下 来 。而 经 表 面 改性 且 ，
维普资讯
４
内 蒙 古石 油ｉ ｒ Ｌ＿ －
２０ 年第 １ 期 ０８ ４
纳 米 二 氧 化 钛 改 性 的 研 究
陈秋 月
（ 蒙 古工 业 大 学 ， 蒙 古 呼 和 浩 特 内 内 ００５） １ ０ １
．
摘
要 ： 用硅烷 偶联 剂对纳 米 二氧化 钛进 行 改性 ， 采 并对改性 前 后 的纳 米二 氧化 钛 在 甲苯 中的沉 降
纳米TiO2光催化性能lx
纳米二氧化钛光催化性能的研究内容摘要纳米二氧化钛（TiO2）作为一种光催化剂，是一种性能优良的N型半导体材料，在发生反应时表现出较好的光稳定性和较高的反应活性，并且无二次污染，是当前应用前景最为广阔的一种纳米功能材料。
本文首先介绍了纳米TiO2的性质及光催化机理，讨论了各种因素对纳米TiO2光催化性能的影响，如晶格缺陷、温度、pH、光照条件以及TiO2的量等。
介绍了液相沉淀法，溶胶-凝胶法，微乳液法三种常用的制备纳米二氧化钛的方法及其光催化性能。
另外，还介绍了关于纳米二氧化钛的改性方面的成就和几种常见的表征手段。
最后简要介绍了光催化技术在环境保护、卫生保健,特别是在光催化功能型材料等方面的贡献,并对其今后的研究进展和应用前景进行了总结和展望。
【关键词】纳米TiO2光催化性能Study On Photocatalytic Property Of Nano-TiO2AbstractNano-titanium dioxide (TiO2) as a kind of photocatalysts, is a kind of n-type of semiconductor materials, with good light stability and high reactivity and has no secondary pollution, is the current potential applications of the most extensive functional nanomaterials.This article describes the nature and nano-TiO2 photocatalytic mechanism to discuss the various factors on TiO2 photocatalytic effects, such as the performance of lattice defects, temperature, pH, illumination conditions and the dosage of TiO2, etc.Describes performance liquid precipitation, sol-gel, MicroEmulsion preparation of three kinds of titanium dioxide nanoparticles method, and photocatalytic properties.Also, presents of titanium dioxide nanoparticles modifing the achievement and characterization of a few familiar.Finally the photocatalytic technology in environmental protection, health care, especially in the photocatalytic functional materials in the areas of contribution, and on its future progress and application of the summarized and prospects.【Key Words】Nano-TiO2photocatalysis property目录前言 (1)一、纳米二氧化钛的性质 (1)（一）表面界面效应 (1)（二）小尺寸效应 (1)（三）量子尺寸效应 (1)（四）宏观量子隧道效应 (2)二、二氧化钛光催化原理 (2)（一）二氧化钛粒子的能带结构 (2)（二）光催化作用机理 (2)（三）影响T i O2光催化活性的因素 (3)三、二氧化钛光催化剂的制备方法 (7)（一）液相沉淀法 (7)（二）溶胶-凝胶法 (8)（三）微乳液法 (9)四、二氧化钛的改性 (9)（一）贵金属沉积 (9)（二）复合半导体 (10)（三）表面光敏化 (10)五、二氧化钛光催化的表征方法 (11)（一）热重法 (11)（二）X射线衍射法 (12)（三）比表面积测定 (13)（四）紫外-可见吸收/漫反射光谱 (13)（五）红外光谱 (14)六、二氧化钛光催化技术的应用 (14)（一）污水处理 (14)（二）表面自洁 (14)（三）杀菌 (15)七、现存问题及前景展望 (15)致谢 (15)参考文献 (16)纳米二氧化钛光催化性能的研究前言光催化氧化技术是一门基于TiO2半导体的科学，现已被列入最有前景的环保高新技术当中。
改性二氧化钛对苯的光催化氧化作用及其结构研究
厂） Ｌ（ Ｏ ） ６ （ 、 ａ Ｎ ，，・ Ｈ Ｏ 天津市光复精细化
工研究所）ＴＣ 上海金 山区兴塔美兴化工 、ｉＩ （ 厂）试剂均为分析纯 。 ， ２２ 催化剂制备与表征 ． 用去离子水配制 ２ ｏ ｌ ｈ３ Ｃ ｎ 的 ｏｒ 含 ｎ 、 ０
水溶液， 两者原子数之 比为 Ｌ ：Ｃ ＝１ ｌ ａ ｏ ： ，
剂的物 相 结 构 ， ｕ辐 射 源， ｉ 波 ， 压 ｃ Ｎ滤 管
３Ｋ 管流 ２ ｍ 以 ２／ ｉ ２ Ｖ， ０ Ａ， 。ｍ ｎ的速 度 扫描 。
用北京普析通用仪器有 限责任公司的带有积
分球 的双光束 Ｔ １０ 紫外 一可见分光光 Ｕ一 ９ １ 度计检测催化剂 的光吸收特性 ， ＢＳ 。 以 ａＯ 为
维普资讯
１ ６
新疆化工
２ ０ 第 ４期 ０６年
图 ４中上方的曲线和下方的曲线分别为
参 比。用美国 Ｂｏ Ｒ ｄ ｉ— ａ 公司的 Ｆ Ｓ６ 型傅 Ｔ １５
立叶红外光谱仪研究复合氧化物 中金属一氧
键的情况 。 扫描波数 ４０～ ００ｍ～。 ０ １０ ｅ ２３ 光催化氧化苯效果的评价方法 ． 催化剂均匀涂布于桶形容器（Ｏ ８ ） １． Ｌ 的 壁和底上 ， 向容器 中注入 ５ ｍ 苯 ， 即用透 ０ｇ 立 明盖密封 ， 在黑暗环境 中平衡 １ｈ ２ 。在容器
Ｅ ቤተ መጻሕፍቲ ባይዱ有样 品中所 含 ＴＯ 质量 均相 等 ， Ａ ， ｉ： 从
到 Ｅ中 Ｌ ， ０总质量 分别 为 ＴＯ 质 量 的 ａＣ ｉ２
Ｏ 、％ 、 ％ 、０ 、５ 。 ％ ２ ５ １％ １％
采用 Ｙ一 型 Ｘ射线粉末衍射确定催化 ３
２ 实验
２ １ 催化剂制备的主要仪器和试剂 ． Ｋ １０ Ｂ型超声仪（ Ｑ一 ０ Ｄ 昆山超声仪器有 限公司） Ｃ （ Ｏ ） ６ ： 西安化学试剂 、 ｏ Ｎ ：・ Ｈ ０（
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本人声明所呈得的研究成果．尽中不包含其他人已经发表或撰写过的研究成果，也不包含本人为获得江南大学或其它教育机构的学位或证书而使用过的材料．与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示谢意．签名：日期：
别口．莎．，≯
关于论文使用授权的说明本学位论文作者完全了解江南大学有关保留、使用学位论文的规定：江南大学有权保留并向国家有关部门或机构送交论文的复印件和磁盘，允许论文被查阅和借阅，可以将学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存，汇编学位论文，并且本人电子文档的内容和纸质论文的内容相一致．保密的学位论文在解密后也遵守此规定．签名：立钦蒲
导师签名：
日期：瓦埠◇赍电子纸是一种超薄、超轻的显示屏，可实现柔性显示、零功率保持图像。电子墨水显示器是电子纸的一种类型，它采用微胶囊包覆电泳显示液，其中包括电泳粒子、悬浮液、分散稳定剂和电荷控制剂。在各种白色显色粒子中，二氧化钛介电系数高、折射率高、色泽洁白，是理想的白色显色颗粒。本文系统地研究了三部分内容：二氧化钛的改性制备工艺及其性能、二氧化钛／聚苯乙烯（Ｔｉ０２／ＰＳ）复合微球的制备及其表征和电泳显示液的制备及电泳粒子的性能测试。利用超声波处理方法，采用硅烷偶联剂ＫＨ５７０“．甲基丙烯酰氧基丙基三甲氧基硅烷）在水体系中对二氧化钛进行表面改性，得到亲油性的二氧化钛颗粒。结果表明，当ｍ（硅烷偶联剂）／ｍ（Ｔｉ０２）为０．３，ｐＨ值为６，超声波处理时间为３０ｍｉＩｌ时，改性二氧化钛的表面性质由亲水性转变为亲油性，其亲油化度达到５０．５１％。傅立叶红外光谱图和热失重分析表明硅烷偶联剂已接枝到二氧化钛颗粒表面。经表面改性后二氧化钛颗粒粒径约为２５９．４ｎｍ，在乙醇溶剂中的Ｚｅｔａ电位提高到．３７．３０ＩＩｌＶ，在乙醇中静置２４ｈ只有４０％发生沉降，之后基本保持稳定；而未经改性的二氧化钛仅８ｈ就几乎完全沉降。索氏抽提后，改性二氧化钛的亲油化度仍能达到４７％，二氧化钛和硅烷偶联剂之间结合力较强。采用细乳液聚合法，以硅烷偶联剂ｌ（Ｈ５７０改性的二氧化钛粒子为核，制备了核壳结构的Ｔｉ０２／ＰＳ复合微球。研究了超声细乳化时间、乳化剂十二烷基硫酸钠（ｓＤｓ）的浓度、二氧化钛的用量、苯乙烯的用量对细乳液粒径及其分布的影响。通过纳米粒度与Ｚｅｔａ电位分析仪、红外光谱、热分析系统、透射电镜等分析手段对产物进行了表征。结果表明，随着超声细乳化时间的增加，初始液滴的粒径变小。聚合后的乳胶粒粒径随着ＳＤＳ浓度的增大而减小；二氧化钛的用量不足导致乳胶粒粒径分布变宽且出现双峰：乳胶粒的粒径随着苯乙烯浓度的增加而增大。当超声细乳化时间为３０ｍｉｎ，乳化剂浓度为１７．３４ｎｌＭ（以水相体系为基准），改性二氧化钛的用量为３叭％（以单体用量为基准），苯乙烯的用量为２０砒％（以整个体系为基准）时，制备所得的Ｔｉ０２／ＰＳ复合微球粒度分布较为均匀，平均粒径为２９０．１砌。透射电镜观察发现复合微球的球形规整度较好。选用二氧化钛粒子和Ｔｉ０２／ＰＳ复合微球作为白色电泳粒子，选择正庚烷、甲苯、石蜡、四氯乙烯和四氯化碳为分散介质，研究了分散介质的溶度参数和密度对二氧化钛粒子和Ｔｉ０２／ＰＳ复合微球分散性的影响。选择ＳｐａＩｌ８０、十六烷基三甲基溴化铵（ＣＴＡＢ）和十二烷基苯磺酸钠（ＳＤＢＳ）为稳定剂，制备出电泳显示液。结果表明，以Ｔｉ０２／ＰＳ复合微球作为白色电泳粒子，以四氯乙烯为分散介质，以Ｓｐ锄８０为稳定剂，通过超声分散法制备出的电泳显示液，其分散性能和稳定性能较好。关键词：二氧化钛；聚苯乙烯；改性；复合微球；电泳Ａｂｓ仃ａｃｔＡｂｓｔｒａｃｔＴｉｎｅ：Ｍ０ｄｉｌｆｉｃ撕０ｎｏｆ
Ｔｉ伽１ｉ啪Ｄｉｏｘｉｄｅ锄ｄ
ｉｔｓＰｒｏｐｅｎｉｅｓ
Ｓ伽ｙ
Ｎａｍｅ：Ｗ肌ｇＱｉｎｑｉｎｇ
Ｐｍｆｅｓｓｏｒ：Ｗ抽ｇＣｈａｏ虹ａＭａｊｏｒ：１ＩｅＸｔｉｌｅＥｎｇｉｎｏ耐ｎｇＴ１１ｃｅｌ咖Ｉｌｉｃ
ｐａｐｅｒ跹ｄｅｌ咖ｐＩｌｏｒｅｔｉｃ
ｉＩｌｋａｒｅａｃｏｕｐｌｅｏｆｔ、）ｌ，ｉｓｔｅｄｃｏｎｃｅｐｔｉｏｎｓｗｌｌｉＣｈ
ｈａｖｅｂｅ吼ｌｌｓｕａｌｌｙｂｃｉＩｌｇｃｏｎｍｓｃｄ．Ｅｌｅｃ昀ＩｌｉｃｉＩｌｋｄｉＳｐｌａｙｉｓｏｍｏｆｔｌｌｅｅｌ咖Ｉｌｉｃ
ｐ印盯
ｔｅｃ＿ｈｎｏｌｏ西鹤．Ｍｉｃｒｏｅｎｃ印ｓｕｌａｔｅｄｅｌｅＣ仃０ＩｌｉｃｉＩｌｋｃｏｎｃｃｎ塔ｎｕｍｅｒ０瑚Ｉｎｉｃｒｏｃ印ｓｕｌ骼砌ｃｈｉｓ
ａｐｐｌｉｅｄｔ０ｅｎｃａｐｓｕｌａｔｅｅｌｅｃｔｒｏｐｌｌｏ硎ｃＩＩ湖ｉｕｍｃｏｎｔａｉｌｌｉＩｌｇｅｌｅｃｔｒｏｐｈｏｒｅｔｉｃｐａｎｉｃｌ髂，
吼嘲ｐｃＩｌｓｉｏｎｍｅｄｉｕＩ玛ｄｉｓｐｅ璐ｉｏｎｓｔａ：ｂｉｌｉｚｉＩ培ａｇｅｎｔ锄ｄｃ：ｈ鹕ｅｃｏｎ仃ｏｌａｇｅｎｔ．ｈｌａＶａｒｉｅｔｙｏｆ
ｗｌｌｉｔｅｃＯｌｏｒｐａｎｉｃｌ鹤，ｔｉｔａＩｌｉ啪ｄｉｏ虹ｄｅｉｓ吐地ｉｄｅａｌｗｌｌｉｔｅｃｏｌｏｒｐａｎｉｃｌｅ，ｗｒｈｉｃｈｈ鹪ｌｌｉ曲
ｄｉｅｌｅｃｔｒｉｃｃｏｎｓｔａＩｌｔ’ｌｌｉｇｈｒｃ丘ａＣｔｉＶｅｉＩ】ｌｄｅｘ锄ｄｗｌｌｉｔｅＣ０ｌｏｒ．Ｔｌｌｉｓｐａｐｃｒｓｔｕｄｉｏｄｔｌｌｒｅｃｓｅｃ：ｔｉｏｎｓ
ｓｙＳｔ锄ａｔｉＣｌｙ：ｐｒ印ａｒａｔｉｏｎｏｆｍｏｄｉｆｉｅｄＴｉｔａｌｌｉｕｍＤｉｏｘｉｄｅ锄ｄ
ｐｒｏｐ硎ｅｓ，ｐｒ印删ｉ∞肌ｄ
ｐｒｏｐ瞰ｉ懿ｏｆｔｉｔ砌啪ｄｉｏｘｉｄ劬姆ｌｙｓｔｙｒ∞ｅ（Ｔｉ０２／ＰＳ）ｃｏｍｐｏｓｉｔｅｍｉｃｒｏｓｐｈｅｒｅＳ，ｐｒ印ａｒａｔｉｏｎｏｆ
ｅｌｅｃ咖ｐｈｏｒｅｔｉｃｓｕｓｐｅｌｌｓｉｏｎ觚ｄｅｌ戗炮．０ｐｈｏｒ武ｉｃ
ｐａｒｔｉｄ髂ｐ耐．ｏｎｎ锄ｃｅ
ｔｅｓｔｉｎｇ．
Ｔｈｅ鲫ｒｆａｃｅｍｏｄｉｆｉｃａｔｉｏｎｏｆｔｉｔａＩｌｉ啪ｄｉｏｘｉｄｅｗ硒仃ｅａｔｅｄｂｙｌｌｌ仃鹊０１１ｉｃｗｉｍ
ｓｉｌ锄ｅ
ｃｏｕｐｌｉｎｇａｇｅｎｔＫＨ５７００一ｍｅｔｌｌａｃｒｙｌｔｒｉｍｅｔｌｌｏｘ），ｓｉｌ觚ｅ）ｍｎｌｅｗａｔ盯ｓｙＳｔｅｍ，觚ｄｈｙｄｒｏｐｌｌｏｂｉｃｔｉｔ觚ｉｕｍｄｉｏ）【ｉｄｅｐａｒｔｉｃｌｅｓｗｅｒｃａｎａｉｎｅｄ．Ｔｈｅｒ懿ｕｌｔＳｓｈｏｗｅｄｔｌｌａｔ廿１ｅｌｉｐｏｐｌｌｉｌｉｃｄｅｇ陀ｅｏｆｔｌｌｃ
ｍｏｄｉｆｉｅｄｔｉｔ锄ｉｕｍｄｉｏｘｉｄｅｃｏｕｌｄｒｅａｃｈ５０．５１％ｉＩｌｔｌｌｅｏｐｔｉｍａｌｍｏｄｉＩＭｎｇｃｏｒｌｄｉｔｉｏｎｍａｔｍ（ｓｉｌ觚ｅｃｏｕｐｌｉｎｇａｇｅｎｔ）／ｍ（Ｔｉ０２）ｗ勰Ｏ．３，ｐＨｗ勰６ａｎｄｍｅｍｏｄｉｆｉｃａｔｉｏｎｔｉｍｅｗ雒３０ｍｉｎ．Ｆｏｕｒｉ盯‰ｓｆｏｍｉＩｌ觎ｒ酣ｓｐｅｃ臼∞ｓｃ０Ｉｐｙ锄ｄ
ｔｌｌｅ册ａｌ伊岫嘶ｃ锄ａｌｙｓｉｓ
Ｓｈｏｗｅｄｔｌｌａｔ廿Ｉｅ
ｓｉｌｍ坞ｃｏｕｐｌｉｎｇａ鲫ｔｗ舔ｃｈ锄ｉｃａｌｌｙ
ｂｏｎｄｅｄｔ０ｔｌｌｅ鲫ｒｆＩａｃｅｏｆ
ｔｉｔａＩＩｉ啪ｄｉｏｘｉｄｅ
ｐａｎｉｃｌ鹤．Ｔｈｅ
ｐ删ｄｅｓｉｚｅｏｆｓｕ血ｃｅｍｏｄｉｆｉｅｄｔｉｔ锄ｉｕｍｄｉｏｘｉｄｅｗ勰ａｂｏｕｔ２５９．４响．ＴｈｅＺｅｔａｐｏｔ铋ｔｉａｌｗ嬲
ｉＩｎｐｒ０Ｖｅｄｔ０·３７．３０ｍＶｉＩｌｅｍ觚ｏＩｓｏｌｕｔｉｏｎ．Ｆｏｒｔｙｐ∞嘲ｌｔｏｆｔ１１ｅｍｏｄｉ６ｅｄｔｉｔａＩｌｉ啪ｄｉｏｘｉｄｅｈａｄｂｏ吼ｓｕｂｓｉｄｅｄｉｌｌ础锄ｏｌａＲｅｒ２４ｈ觚ｄｎ姗嘲ｌａｊｎｅｄｓ油ｌｅ．ｎｅ皿ｓｔｉｎｅｔｉｔ枷啪ｄｉｏｘｉｄｅ
ｈａｄ
ｂ∞ｎａｌｌｓｕｂｓｉｄｅｄａｆｔｅｒ８ｈ．Ａｎ盯ｔｌｌｅＳ０ｘｈｌｅｔｅ删ｉｏＩｌ，Ⅱｌｅｌｉｐｏｐｈｉｌｉｃｄｃ罾优ｏｆｍｏｄｉｆｉｅｄ
ｔｉｔａＩｌｉ砌ｄｉｏｘｉｄｅｃｏｕｌｄｓｔｉＵｒ％ｃｈ４７％．Ｔｈｅｂｉｎｄｉｎｇ如ｒｃｅｂｅｔ、）ｌｒｅ吼ｍｅｓｉｌ锄ｅｃｏｕｐｌｉｎｇ
ａ鲈ｌｔ
ａｎｄｔｉｔａ］【１ｉ啪ｄｉｏ）【ｉｄｅｗ雒ｓｔｒｏｎｇ．
１托Ｔｉ０２／ＰＳｃｏｍｐｏＳｉｔｅ
觚啪ｓｐｈｅｒｅｓ袱鹅ｓ），ＩｌｔｈｃＳｉｚｅｄ廿ｌｒ．ｏｕｇｌｌ
ｍｉｎｊ锄ｕｌｓｉ∞
ｐｏｌｙＩＩｌ嘶ｚａｔｉｏｎｉＩｌ
ｍｅｐ瑚ｍｃｅｏｆｔｉｔａｌｌｉｕｍｄｉｏｘｉｄｅ
ｐａｎｉｄ鹤ｃｏａｔｅｄ
ｗｉ也ｓｉｌ肌ｅ
ｃｏｕｐｌｉｎｇａｇ饥ｔ
ＫＨ５７０．１１圮ｉＩｌｆｌｕ铋Ｃ鹤ｏｆｕｌ仃删ｃ撕ｏｎｔｉＩｎｅ＇ｍｅｃｏｎｃ锄仃ａｌｉｏＩｌｓｏｆｓｏｄｉ啪
ｄｏｄｅｃｙｌｓｕｌｆＩａｔｅ（ＳＤＳ），ｍｅ锄。咖ｏｆｔｉｔａｎｉｌｌ】咀ｄｉｏ】【ｉｄｌｅ觚ｄ
ｓｔｙｒ∞ｅｃｏｎｔｅｎｔ
ｏｎ
ｔｌｌｅｐａｎｉｄｅｓｉｚＢ
ａｎｄｉｔｓｄｉｓｔｒｉｂｕｔｉｏｎｏｆ锄ｕｌｓｉｏｎｐａｎｉｃｌｅｗｅ他ｓｔｕｍｅｄ．Ｔｌ圮ｍｉｃｍｓｐｈｅｒｅｓｗｅ他ｄ擒阳ｃｔ耐ｚｅｄｂｙ
Ｚｅｔａｐｏｔ％ｔｉａｌ觚ｄｐ删ｃＩｅｓｉ孺觚ａｌｙｓｉｓａｐｐａｒａｔｕｓ，ｉｎ触ｒｅｄ
ｓｐｅ∞。ｏｓｃｏｐ弘ｔｌｌ锄ａｌ嬲ａｌｙＳｉｓ
ｓｙｓｔ锄ｓ，ｍｍ跚ｉｓｓｉｏｎｅｌｅｃ仃ｏｎｍｉｃｒｏｓｃｏｐｙａｎａｌｙｓｉｓ．Ｔｈｅｒ姻ｕｌｔＳｓｈｏｗｅｄｎｌｅｐａｒｔｉｃＩｅｓｉｚｅｏｆ
ｉＩｌｉｔｉａＬｌｄｍｐｌｅｔｂｅｃ锄ｅｓｍａｌｌｅｒｗｉⅡｌｔｌｌｅｉＩｌｃＩ－ｅ嬲ｅｏｆｕｌ心醛ｏｌｌｉｃａｔｉｏｎｔｉＩｎｅ．Ｔｈｅｐ椭ｃＩｅｓｉｚｅｏｆ
ｌａｔｅｘｄｏ鳅嬲ｅｄ谢ⅡｌｉＩｌｃｒｅ鹤ｉｎｇｍｅ锄ｕｌｓｉｆｉｅｒｃｏｎｃ明ｔｒａ舡ｏｎ．ＬａｃｋｏｆｔｉｔａＩｌｉ啪ｄｉｏｘｉｄｅｄｏｓａｇｅ懈ｌｃｄ
ｔｏｐ枷ｃｌｅｓ娩ｅｄｉ矧ｂｌＩｔｉｏｎｗｉｄｅｒ觚ｄ“Ⅳ０ｐｃａｋＳｉｎｓ娩ｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆｌａｔ懿ｐａｎｉｃｌ鹤．
Ｔｈｅｓ讫ｅｏｆｌａｔ懿ｐ枷ｃｌ伪证ｃ嘣璐ｅｄ淅也Ⅱ坞ｉｎｃｒｅ嬲ｅｏｆｍｅｓｔｙｒ曲ｅ
ｃｏｎｔ曲ｔ．Ｗｈ册ｍｅ
ｌｌｌ衄啪ｎｉｃ锄ｌｌｌｓｉｆｉｃａｔｉｏｎ劬ｅｗ嬲３响ｉ玑ｅｍｕｌｓｉｆｉｅｒ
ｃｏｎｃｅｌｌ删ｏｎ
ｗ勰ｌ７．３４ｍＭ（ｂ弱ｅｄ蚰
Ⅱ
