第一章 量具设计.
量具设计说明书
量具课程设计说明书专业机械制造与自动化班级机制3094姓名董鹏学号 ********指导老师任青剑目录一、任务书二、工序尺寸精度分析三、量具类型确定四、极限量具尺寸公差确定五、确定工作量规的位置极限尺寸偏差六、极限量具尺寸公差带图七、极限量具结构设计图附八、技术要求九、参考资料十、设计心得设计说明序号项目计算过程选用结果1 工序尺寸精度分析外圆ø32的尺寸精度是f6级的。
IT62 . 量具类型确定测量外圆ø32所用工作量规为卡规。
量规为卡规3 极限量具尺寸公差确定（《互换性与测量技术》表6-1）es=0 ei=-0.016查表6-1得；T=0.0024mmZ=0.0028mmes=0ei=-0.016Z=0.0028mmT=0.0024mm4 量规的位置极限尺寸偏差通端上偏差=es-Z+（T/2）=0-0.0028+0.0012=-0.0016下偏=es-Z-（T/2）=0-0.0028-0.0024=-0.0040磨损极限=es=0通端上偏=-0.0016下偏=-0.0040磨损极限= 0止端止端上偏差=ei+T=-0.016+0.0024 =-0.0136下偏差=ei=-0.016mm 上偏=-0.0136下偏=-0.0165 极限量具尺寸公差带图6 极限量具结构设计图7 技术（《互换性与测量技术》表6-2）要求（1）量规材料合金钢CrMnW ,硬度55-65HRC ，并经稳定性处理（2）表面粗糙度 Ra=0.08 表面无毛刺、黑斑、划痕、（3）形位公差量测量面有平行度误差0.001mm（4）在通端处打“T”止端打“Z”标记8 参考《互换性与测量技术》资料设计总结通过这次设计,使我该课程有了清楚认识，更让我对之前所学过的关于量具的知识有了一次全新的回顾，并能够得以运用。
同时使我在掌握新知识的同时也对之前学过的只是有了更深的巩固。
虽然这次设计遇到了许多困难，但在老师的指导和自己的努力下这些困难都被一一克服，这是我这次设计最大的欣慰。
量具教学设计
量具教学设计量具教学设计是一种帮助学生了解和掌握量具使用方法的教学方法。
量具是测量、检验和评定物体大小、形状和质量的工具。
在科学实验和工程设计中，准确地使用量具是十分重要的。
教学目标：1. 了解常见的量具种类和用途；2. 掌握量具使用的基本技巧；3. 能够正确选择和使用合适的量具，进行简单的测量操作；4. 培养学生的观察力和实验技能。
教学步骤：引入：1. 引入量具的概念，介绍量具在科学实验和工程设计中的重要性。
2. 通过图片和实物展示不同种类的量具，并介绍它们的用途。
理论知识掌握：1. 在黑板或PPT上列出不同种类的量具和它们的用途，让学生记忆和理解。
2. 通过讲解，使学生了解量具的基本结构和工作原理。
3. 通过实例讲解量具的使用注意事项，如保持量具清洁、正确使用量具、保持量具的精确度等。
示范操作：1. 教师进行量具的示范操作，如游标卡尺的使用、螺旋测微计的读数、千分尺的使用等。
2. 强调正确使用量具的方法和注意事项，例如保持垂直、精确读数等。
实践操作：1. 学生分组进行实践操作，每组配备一套常见的量具。
2. 学生根据教师提供的实验要求进行测量操作，并记录结果。
结果分析与讨论：1. 学生将实测的数据进行汇总和分析。
2. 对于存在的错误或不准确的数据，进行讨论和分析错误原因。
巩固与评估：1. 学生通过小组或个人展示，演示量具的使用方法。
2. 可以设计一些简单的测量题目，评估学生的量具使用技能。
拓展与应用：1. 学生根据教师提供的实际问题，进行测量和计算。
例如，测量一段铁丝的长度、测量一个物体的质量等。
2. 学生设计简单的实验，利用量具进行数据采集和分析。
教学资源：1. 图片和实物展示不同种类的量具；2. 黑板或PPT，用于讲解量具的种类和用途；3. 实验室设备和量具，供学生进行实验操作；4. 实验指导书，供学生进行实验操作和记录。
通过以上的教学设计，学生可以全面了解和掌握量具的使用方法，提高他们的实验技能和观察力。
量具设计设计说明书
量具设计说明书（宋体、加黑、小三）1.工序尺寸精度分析
外圆ø38的尺寸精度是h8级的，表面粗糙度Ra1.6
2.量具类型确定
外圆ø38所用工作量规为卡规。
3.极限量具尺寸公差确定
es=0 ei=-0.017
查表的IT8 尺寸为ø38的量规公差为T=0.004mm Z=0.006mm
位置要素
通规上偏差=es-Z+T/2
=0-0.006+0.002
=-0.004mm
下偏差=es-Z-T/2
=-0.008mm
磨损极限=es=0
止规上偏差=ei+T
=-0.039+0.004
=-0.035mm
下偏差=ei=-0.039mm
4.极限量具尺寸公差带图
设计总结
通过这次设计不仅使我们对原课程有了更清楚认识，更使我们掌握了许多新知识。
在掌握新知识的同时也使我们温习了许多旧知识。
虽然这次设计遇到了许难，但我们还是一一克服。
这是我们这次设计最大的欣慰对于以后，我们清楚的认识，设计的难度与复杂性，这点不使我们再以后的学习生活中，对此予以重视，这些是我们自身方面的问题。
当然要想在这方面有所成，就必须付出大的实践练习我们还恳求老师在以后能够多练习一这方面的知识。
《量具和常用手动工具作业设计方案》
《量具和常用手动工具》作业设计方案第一课时一、教学目标：1. 了解各种常用量具和手动工具的名称、用途及特点；2. 精通应用常用量具和手动工具的方法和注意事项；3. 培育同砚的观察力、思维能力和动手能力。
二、教学内容：1. 常用量具：尺子、卷尺、卡尺、量规等；2. 常用手动工具：扳手、螺丝刀、榔头、钳子等。
三、教学重点：1. 各种量具和手动工具的名称、用途及特点；2. 应用常用量具和手动工具的方法和注意事项。
四、教学难点：1. 尺子与卷尺的差别及用法；2. 不同类型的扳手和螺丝刀的应用方法。
五、教学过程设计：1. 导入环节（10分钟）：老师向同砚展示各种常用量具和手动工具，并让同砚猜想它们的名称和用途。
2. 进修环节（30分钟）：a. 常用量具的介绍：分别介绍尺子、卷尺、卡尺、量规等，并让同砚观察、比较它们的特点；b. 常用手动工具的介绍：讲解扳手、螺丝刀、榔头、钳子等的用途和应用方法。
3. 操作练习（40分钟）：a. 同砚分组进行实际操作练习，应用尺子测量物体的长度、应用卷尺测量长度、应用卡尺测量宽度等；b. 同砚进修应用扳手拧螺丝、应用螺丝刀拧螺丝、应用榔头敲打物体等操作。
4. 拓展延伸（20分钟）：同砚自主实践操作，用所学的量具和手动工具完成一项简易的手工制作任务，如搭积木、组装玩具等。
六、作业安置：1. 完成一份关于常用量具和手动工具的小结，包括名称、用途及应用方法；2. 自行选择一个小工程，通过实际操作应用量具和手动工具完成。
七、评判方式：1. 平时表现：包括教室参与、操作练习的表现等；2. 作业完成状况：小结的内容是否全面、手工制作任务是否完成等。
八、教学反思：1. 需要引导同砚勤勉对待进修量具和手动工具的知识，提高动手实践的能力；2. 合理打算时间，让同砚有足够的时间进行操作练习，稳固所学内容。
第二课时一、教学目标：1. 了解量具和常用手动工具的种类、用途及应用方法。
2. 精通量具和常用手动工具的正确应用技巧。

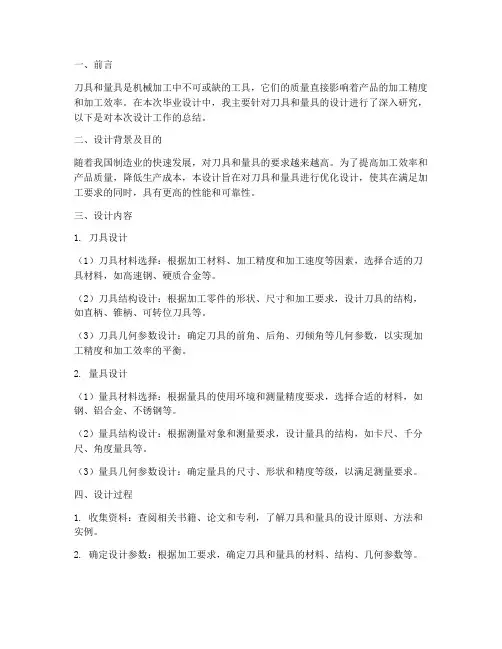

刀具量具设计总结范文
一、前言刀具和量具是机械加工中不可或缺的工具，它们的质量直接影响着产品的加工精度和加工效率。
在本次毕业设计中，我主要针对刀具和量具的设计进行了深入研究，以下是对本次设计工作的总结。
二、设计背景及目的随着我国制造业的快速发展，对刀具和量具的要求越来越高。
为了提高加工效率和产品质量，降低生产成本，本设计旨在对刀具和量具进行优化设计，使其在满足加工要求的同时，具有更高的性能和可靠性。
三、设计内容1. 刀具设计（1）刀具材料选择：根据加工材料、加工精度和加工速度等因素，选择合适的刀具材料，如高速钢、硬质合金等。
（2）刀具结构设计：根据加工零件的形状、尺寸和加工要求，设计刀具的结构，如直柄、锥柄、可转位刀具等。
（3）刀具几何参数设计：确定刀具的前角、后角、刃倾角等几何参数，以实现加工精度和加工效率的平衡。
2. 量具设计（1）量具材料选择：根据量具的使用环境和测量精度要求，选择合适的材料，如钢、铝合金、不锈钢等。
（2）量具结构设计：根据测量对象和测量要求，设计量具的结构，如卡尺、千分尺、角度量具等。
（3）量具几何参数设计：确定量具的尺寸、形状和精度等级，以满足测量要求。
四、设计过程1. 收集资料：查阅相关书籍、论文和专利，了解刀具和量具的设计原则、方法和实例。
2. 确定设计参数：根据加工要求，确定刀具和量具的材料、结构、几何参数等。
3. 设计软件应用：运用CAD、SolidWorks等设计软件，进行刀具和量具的建模和仿真。
4. 分析与优化：对设计结果进行分析，根据实际加工情况进行优化。
5. 制造与测试：将设计图纸交付制造厂家，制作刀具和量具，并进行实际加工和测量测试。
五、设计成果1. 设计了一款适用于高速加工的硬质合金刀具，提高了加工效率。
2. 设计了一款高精度测量卡尺，满足了测量精度要求。
3. 通过优化设计，降低了刀具和量具的生产成本。
六、总结本次毕业设计通过对刀具和量具的优化设计，提高了加工效率和产品质量，降低了生产成本。

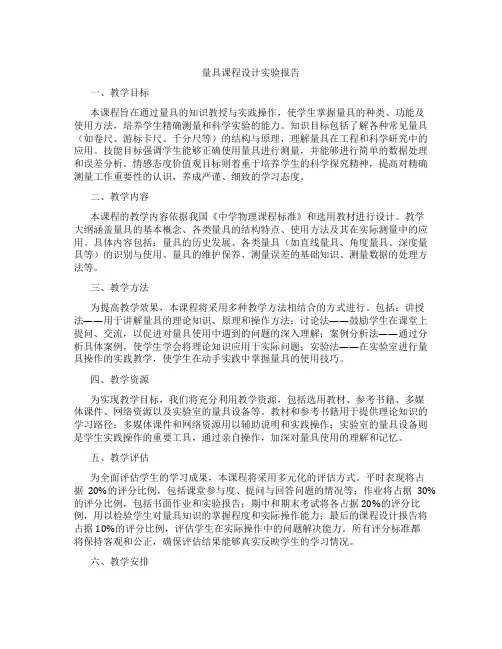

量具课程设计实验报告
量具课程设计实验报告一、教学目标本课程旨在通过量具的知识教授与实践操作，使学生掌握量具的种类、功能及使用方法，培养学生精确测量和科学实验的能力。
知识目标包括了解各种常见量具（如卷尺、游标卡尺、千分尺等）的结构与原理，理解量具在工程和科学研究中的应用。
技能目标强调学生能够正确使用量具进行测量，并能够进行简单的数据处理和误差分析。
情感态度价值观目标则着重于培养学生的科学探究精神，提高对精确测量工作重要性的认识，养成严谨、细致的学习态度。
二、教学内容本课程的教学内容依据我国《中学物理课程标准》和选用教材进行设计。
教学大纲涵盖量具的基本概念、各类量具的结构特点、使用方法及其在实际测量中的应用。
具体内容包括：量具的历史发展、各类量具（如直线量具、角度量具、深度量具等）的识别与使用、量具的维护保养、测量误差的基础知识、测量数据的处理方法等。
三、教学方法为提高教学效果，本课程将采用多种教学方法相结合的方式进行。
包括：讲授法——用于讲解量具的理论知识、原理和操作方法；讨论法——鼓励学生在课堂上提问、交流，以促进对量具使用中遇到的问题的深入理解；案例分析法——通过分析具体案例，使学生学会将理论知识应用于实际问题；实验法——在实验室进行量具操作的实践教学，使学生在动手实践中掌握量具的使用技巧。
四、教学资源为实现教学目标，我们将充分利用教学资源，包括选用教材、参考书籍、多媒体课件、网络资源以及实验室的量具设备等。
教材和参考书籍用于提供理论知识的学习路径；多媒体课件和网络资源用以辅助说明和实践操作；实验室的量具设备则是学生实践操作的重要工具，通过亲自操作，加深对量具使用的理解和记忆。
五、教学评估为全面评估学生的学习成果，本课程将采用多元化的评估方式。
平时表现将占据20%的评分比例，包括课堂参与度、提问与回答问题的情况等；作业将占据30%的评分比例，包括书面作业和实验报告；期中和期末考试将各占据20%的评分比例，用以检验学生对量具知识的掌握程度和实际操作能力；最后的课程设计报告将占据10%的评分比例，评估学生在实际操作中的问题解决能力。
《量具和常用手动工具作业设计方案-2023-2024学年高中通用技术地质版2019》
《量具和常用手动工具》作业设计方案第一课时一、教学目标：1. 让学生了解不同类型的量具和常用手动工具的名称、用途和使用方法；2. 帮助学生培养正确使用量具和手动工具的技能和意识；3. 提高学生的观察力、动手能力和解决问题的能力。
二、教学内容：1. 量具的种类及用途：卷尺、游标卡尺、千分尺等；2. 常用手动工具的种类及用途：螺丝刀、扳手、榔头等；3. 量具和常用手动工具的正确使用方法；4. 量具和常用手动工具的保养和维护。
三、教学过程：1. 导入：通过介绍一些实际场景，让学生感受到量具和手动工具的重要性；2. 知识讲解：以PPT、实物展示等形式介绍不同类型的量具和手动工具的名称、用途和使用方法；3. 示范操作：老师现场演示一些量具和手动工具的正确使用方法，让学生参与其中；4. 学生练习：分组让学生进行练习操作，纠正他们在使用过程中出现的错误；5. 实践应用：设计一些实际情境让学生运用所学知识，解决实际问题；6. 总结反思：引导学生总结今天所学内容，思考如何将所学知识运用到实际工作和生活中。
四、作业设计：1. 组织学生观察并记录家中或学校中常见的量具和手动工具，写出它们的名称、用途和使用方法；2. 设计一个小制作任务，要求学生使用量具和手动工具完成，如制作一个简单的木工品或机械模型；3. 出一些真实情境的问题，让学生运用所学知识解决，如测量某个物体的尺寸或拧紧一个松动的螺丝。
五、评价方式：1. 考察学生对量具和手动工具的了解程度、正确使用和操作能力；2. 评价学生在实际操作中的动手能力和解决问题的能力；3. 对学生的作业进行综合评价，包括书面作业、实践操作和思维能力等方面。
六、拓展延伸：1. 鼓励学生多参与实践操作，提高他们的动手能力；2. 引导学生多关注身边的事物，培养他们的观察力和分析能力；3. 利用互联网资源和实践经验，拓展学生对量具和手动工具的学习和应用。
通过以上设计方案，希望可以激发学生对量具和手动工具的兴趣，提高他们的学习积极性和实践能力，从而为将来的学习和生活奠定良好的基础。
量具设计课程设计
量具设计课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握量具设计的基本原理和方法，了解不同类型量具的特点和应用。
技能目标要求学生能够运用所学知识进行量具的设计和制作，具备一定的创新和实践能力。
情感态度价值观目标要求学生培养对量具设计的兴趣和热情，增强对工程实践的认识和理解。
通过分析课程性质、学生特点和教学要求，我们将目标分解为具体的学习成果。
课程目标旨在培养学生的综合素质，使他们在掌握专业知识的同时，能够运用所学知识解决实际问题，培养创新精神和团队合作意识。
二、教学内容本课程的教学内容主要包括量具设计的基本原理、不同类型量具的特点和应用、量具设计的方法和步骤等。
教学大纲将根据课程目标进行制定，确保教学内容的科学性和系统性。
教材将选用国内知名高校的教材《量具设计》，并结合相关参考书籍和期刊论文，以丰富学生的知识体系。
教学内容的安排和进度将紧密结合学生的实际情况，注重理论与实践相结合，使学生在学习过程中能够逐步掌握量具设计的核心知识。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法。
主要包括讲授法、讨论法、案例分析法和实验法等。
讲授法将用于传授基本概念和理论知识，使学生能够系统地掌握量具设计的基础知识。
讨论法将鼓励学生积极参与课堂讨论，培养学生的思考能力和团队协作精神。
案例分析法将通过分析实际案例，使学生了解量具设计在工程实践中的应用，提高学生的实践能力。
实验法将学生进行实验操作，培养学生的动手能力和创新意识。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
教材《量具设计》将为学生提供系统的理论知识，参考书籍和期刊论文将丰富学生的知识体系。
多媒体资料将通过图像、视频等形式，生动展示量具设计的过程和实例，帮助学生更好地理解教学内容。
实验设备将用于开展实践教学，使学生能够亲自动手，提高实践能力。
教学资源的选择和准备将充分考虑教学内容和教学方法的需求，以支持教学的实施，丰富学生的学习体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节 光滑极限量规
一、量规的名称、代号和用途 光滑极限量规是用通端和止端检验光滑工件极限 尺寸的量具。表16-1列出了各种光滑极限量规的 名称、代号和用途。
7
二、量规的结构
孔用和轴用光滑极限量规的结构形式很多， 主要的如下图所示。
8
9
三、量规尺寸公差带分布及公差
量规的制造精度比被检验工件高得多，但量规制造时 不可避免地也会产生误差，故要规定制造公差。 通规在检验时，经常要通过被检工件，其测量表面会 产生磨损，故需要留出适当磨损储量，以使通规有一定的 使用寿命。而止规由于它不应通过被检工件，因此不留磨 损储量。校对量规也不留磨损储量 1．工作量规公差带 工作量规的通规是检验工件的作用尺寸是否超过最大 实体尺寸（轴的最大极限尺寸或孔的最小极限尺寸），工 作量规中的止规是检验工件的实际尺寸是否超过最小实俸 尺寸（轴的最小极限尺寸或孔的最大极限尺寸），所以各 种量规是以被检验的极限尺寸作为基本尺寸。 为保证工件尺寸’能符合其规定要求，国家标准 GB1957-81对量规公差带的大小和位置作了具体规定。 图 16-5和图16-6分别为孔用工作量规公差带、轴用工作量规 及其校对量规公差带图。 10
14
量规测量面的表面粗糙度为 Ra0.4～0.025，校对量规测量面的 表面粗糙度应比工作量规更小。
15
• 作业： • P291-4 • 计算Φ180H9/h9孔用和轴用工作量规以及 轴用校对量规的工作尺寸，并绘出尺寸公 差带图。
16
第三节 直线尺寸量规
• 一、直线尺寸量规的用途、测量原理及其公差
第四篇
量具设计
主讲：陶福春
1
第四篇 量具设计
量具按其结构特点及用途，通常分为以下四类： • • (1)基准量具 测量中用作标准量的量具，称为基准量具， 如基准米尺、量块、角度块、900角尺和线纹尺等。 • (2)通用量具 有刻度，能量出一定范围内几何量的具体数 值的量具为通用量具。如游标卡尺、游标量角器、内外径千 分尺、机械式量仪、光学量仪、气动和电动量仪等。 • (3)极限量规极限量规是一种没有刻度的，用来检验工件 的尺寸、形状和位置误差的专用检验工具。它不能测出工件 具体尺寸的大小，但可确定工件的几何量是否在规定公差的 极限范围内，从而判断其是否合格。如光滑极限量规二位置 量规、样板量规、键槽量规、圆锥量规、螺纹量规和花键综 合量规等。 • (4)检验夹具 检验夹具是专门为测量工件上某一参数或某 些特定多数，用来提高检验效率而设计的专用检验工具。在 大量和成批生产中用得性和抗腐蚀性对它的使用寿命有很大影响，设 计时毖须加以考虑。解决的方法也较多，如可减 少量规工作表面的粗糙度数值，选择抗磨性和抗 腐蚀性较好的材料（如铬钢和硬质合金等），对 几何形状简单的量规可在工作表面上镀以耐磨材 料，对几何形状复杂的量规工作表面氮化处理等。 （4）量规工作尺寸的稳定性 这主要是通过选材和 热处理加以解决，特别是对于几何形状复杂的量 规，更应注意这个问题。 此外，量规设计时，在保证足够刚度的前提 下应尽量减轻其重量，同时还要使用方便，检验 效率高和制造工艺性好等。
• 这类量规根据塞规和卡规的原理设计制造，用以检验 工件的长度、宽度、高度和深度等直线尺寸。直线尺寸量 规结构简单，一般做成板状，并做有通端 (T)和止端(Z)。 图16-10所示 为直线尺寸量规的测量原理。
17
•
直线尺寸量规的通端(T)和止端(Z)的基本尺 寸分别是工件的两个极限尺寸。由于量规的两个 工作面都有可能磨损，故量规工作尺寸有可能变 大，也有可能变小。因此，规定量规通端(T)与止 端(Z)的制造公差和磨损公差值完全一样，并分别 对称分布在量规的基本尺寸的两侧（即双向公 差），见图16-11。
•
量规制造公差T和位置要素Z的确定原则，主 要是从有利于工件的制造出发的。为了给．工件 制造留有较大生产公差，量规制造公差‘T和位置 要素Z占工件公差的比例应尽量小。表16-2中列出 了它们的具体数值。
11
12
2．校对量规公差带
轴用通规的“校通一通”量规TT的作用是防 止轴用通规发生变形而尺寸过小，检验时应通过被 校对的轴用通规，它的公差带从通规的下偏差算起， 向通规公差带内分布。轴用通规的“校通一损”量 规TS的作用是检验轴用通规是否达到磨损极限， 它的公差带从通规的磨损极限算起，向轴用通规公 差带内分布。轴用止规的“校止一通”量规ZT的 作用是防止止规尺寸过小，检验时应通过被校对的 轴用止规，它的公差带从止规的下偏差算起，向止 规的公差带内分布。校对量规的公差TP规定等于 工作量规公差的一半，即TP=T720
第一章 量规设计
第一节 量规的分类及设计时硬考虑的问题 一、量规的分类 按使用方法可分为标准量规和极限量规两种： （1）、标准量规 工作尺寸是按照工件基本尺寸制造的量规。 （2）、极限量规 工作尺寸是按照工件极限尺寸制造的量规。
3
量规按其使用性质可分为： (1)工作量规：工作量规是操作者在制造工件过程中所使用的量 规。操作者应该使用新的或磨损较少的通规。 (2)验收量规：验收量规是检验部门或用户代表验收工件时所使 用的量规。验收量规一般不另行制造，检验人员应该使用与 操作者相同类型且已磨损较多但未超过磨损极限的通规。这 样，由操作者自检合格的工件，检验人员验收时也一定合格 （3）校对量规：校对量规是检验工作量规和验收量规用的量规。 对于孔用工作量规可以很方便地使用量仪检验，不需要校对 量规。所以，只有轴用工作量规才使用校对量规。 根据同时检验工件参数的数目，量规可分为单项量规 （检验单个参数）和综合量规（检验多项参数）。例如，花 键和螺纹的通端量规就是典型的综合量规。 量规按用途又可分为：光滑塞规和卡规、高度规和深度 规、圆锥量规、同轴度量规、孔位置量规、矩形花键量规、 螺纹量规、样板量规和键槽量规等 4
21
22
2．台阶式高度规和深度规
这种量规的特点是量规做有台阶C（其尺寸等于被测 尺寸的制造公差），一般台阶做在活动测销上，如图1613所示。但当量规结构不便于将台阶做在测销上时，也可 做在量规本体上。 • 用台阶式量规测量工件高度或深度时，由于工件实际 尺寸不同，使活动测销与量规本体之间的相对位置变化。 因此判断工件是否合格，取决于台阶与台阶基面的相互位 置。如果台阶基面在台阶两平面内，工件为合格品；反之， 若超出台阶两平面，则工件为不合格品。 • 由于这种量规结构较为复杂，而且判断台阶基面是否 在台阶两平面内，是用眼睛观察或凭手感，检测精度较低。 因此，这种量规一般是用在板式高度规和深度规难以测量， 且被检工件公差不小于0.15的场合。 • 台阶式高度规和深度规的结构需根据工件不同情况进 行设计。图16-14中列出了生产中常用的几种结构。
•
23
24
设计这种量规时，除需选用合适的量规结构外，还应注意如下问题：
• 1)活动测销孔的直径D，可根据量规结构选取，它与测销 的配合可按H7/g6制造。 • 2)活动测销（或量规本体）的台阶尺寸C应等于被测尺寸 的公差，其制造公差可按表16-6选取。 • 3)当量规两测量面间为一定尺寸时（如图16-13所示其尺 寸为H时），台阶基面与台阶上平面应齐平，其不平度在 制造时允许偏差Q，磨损时允许偏差QS。 Q和Qs可根据 尺寸H和被测尺寸公差，由表16-4中查出。
20
三、高度规和深度规
高度规和深度规是用来检验工件高度尺寸和深度尺寸的极限 量规。 • 高度规和深度规的形式很多，常用的有板式和台阶式两种。 1．板式高度规和深度规 • 这种量规结构简单，量规本体一般是用厚度为3～8的钢板制 成的，可以做成单头的，也可以做成双头的。表16-5为板式高 度规和深度规的几种典型结构。 设计这种量规时须注意以下问 题： 1)确定量规工作面长度及其相互位置时，应保证量规基准面 有适当的工作长度，同时还应保证量规有足够的测量位置。 • 2)量规的通端(T)和止端(Z)除应作出标记外，在结构上允许时 还可在通端一边作出45度倒角，止端一边作圆角，以示区别。 • 3)量规上的空刀槽应做出圆弧形，以防止量规热处理时在该 处产生裂纹。 • 表16-5板式高度规和深度规的典型示例
25
第四节 位置量规
• 一、公差原则 • 检验被测要素位置误差遵守相关原则（也称包容原则或 最大实体原则）的平行度、垂直 度、同轴度、对称度和位置 度的量规，简称位置量规。位置量规是一种综合量规。 • 在同一被测要素上既有尺寸公差要求又有形位公差要求， 它们两者之间就可能发生联 系。公差原则是处理尺寸公差和 形位公差关系的规定，它分为独立原则和相关原则。 • 1．独立原则(IP) • 独立原则是指给出的尺寸公差和形位公差各自独立，彼 此无关，分别满足要求的公差原 则。采用独立原则时，不在 图上加注任何符号。 • 必须指出，当被测要素的位置公差采用独立原则标注时， 不能用位置量规检验，应当采 用专门的检验夹具或通用的测 26 量工具进行检验。
二、量规设计原则及设计时应考虑的几个问题 (1)量规的公差和公差带分布位置量规制造与其它机 器零件制造一样，也应该规定一定的制造公差； 此外，为了控制其在使用中的磨损量，还规定有 磨损公差。 (2)量规设计原则：设计量规时应尽量遵守泰勒原则 （极限尺寸判断原则）的规定。即通端量规（简 称通规）应与被检工件的相配件原形相似；并能 检查到被检工件的一切尺寸参数，而止端量规 （简称止规）则应分别检查工件的各个部分。从 互换性要求的观点来看，这是最可靠的，否则就 有可能出现差错。
• 2．相关原则 • 就是图样上给定的形位公差与尺寸公差相互有关 的公差原则，也即尺寸值有富余时可补偿给形位值的 原则。根据被测要素所应遵守的边界不同，相关原则 又可分为包容原则和最大实体原则两种。 • (1)包容原则(EP) 包容原则就是以最大实体尺寸作 为边界值，当被测要素上各点 的实际尺寸已达到此 边界时，否则此要素不得再有任何形状误差，而只有 当实际尺寸偏离最大实体尺寸时，其偏离值允许补偿 给形位误差。 采用包容原则时，工件按泰勒原则检验，即可用 全形通端量规代表最大实体边界，另用两点式止端量 规代表最小实体尺寸。这种检验不仅控制了实际尺寸， 而且也控制了形状误差。
