第16讲焊接热裂纹
8
缺陷序号 1 1C 2 5 6
缺陷类型 焊缝边沿缺陷 焊缝边沿缺陷 根部裂纹 中部裂纹 孔状缺陷
缺陷位置 中间 中间 中间 中间 中间
缺陷序号 7 8 11 13
14B
缺陷类型 夹渣 未融合 根部未焊透 中部未焊透 分层
缺陷位置 中间 中间 中间 中间 中间
46
9
46
10
§4.2.1 焊接热裂纹
较浅。弧坑裂纹亦属结晶裂纹，它产生于焊缝收尾
处。
46
15
图4.2 结晶裂纹的位置、走向与焊缝结晶方向的关系
46
16
这些结晶裂纹的共同特点：
所有结晶裂纹都是延一次结晶的晶界分布， 特别是沿柱状晶的晶界分布。
焊缝中心线两侧的弧形裂纹是在平行生长的柱 状晶晶界上形成的。在焊缝中心线上的纵向裂纹恰 好是处在从焊缝两侧生成的柱状晶的汇合面上。
46
19
在结晶后期，这些残存在晶界处的低熔相尚未 凝固，并被排挤在晶界形成一种所谓 “液态薄 膜”，散布在晶粒表面，割断了一些晶粒之间的联 系。在冷却收缩所引起的拉伸应力作用下，这些远 比晶粒脆弱的液态薄膜承受不了这种拉伸应力，就 在晶粒边界处分离形成了结晶裂纹。
因此，液态薄膜是产生结晶裂纹的根本原因， 而拉伸应力是产生结晶裂纹的必要条件。
含杂质较多的碳钢、低合金钢焊缝中（含S、 P、C、Si偏高）和单相奥氏体钢、镍基合金以及某 些铝合金的焊缝中。
46
12
（二）高温液化裂纹 ❖ 液化裂纹的尺寸很小，产生的机理与结晶裂纹基本
相同。 ❖ 裂纹出现位置：
近缝区或多层焊的层间部位 ❖ 主要发生在：
含有铬镍的高强钢、奥氏体钢以及某些镍基合 金的近缝区或多层焊的层间部位。
焊趾裂纹、根部裂纹、焊道下裂纹和层状撕裂等
2)按裂纹产生的机理分
按裂纹产生机理分类能反映裂纹的成因和本质， 现归纳成：
热裂纹(包括结晶裂纹、液化裂纹和多边化裂纹）
冷裂纹(包括延迟裂纹、淬硬脆化裂纹、低塑性 脆化裂纹等)
再热裂纹、层状撕裂和应力腐蚀裂纹等5类。
46
7
图4.1 焊接接头裂纹分布示意图
46
1)按焊接裂纹的分布形态分
a、在裂纹产生的区域上有：
焊缝裂纹、热影响区裂纹
b、在相对于焊道的方向上有：
纵向裂纹 走向与焊缝轴线平行
横向裂纹 走向与焊缝轴线基本垂直
c、在裂纹的尺寸大小上有：
宏观裂纹(通常肉眼可46见) 、微观裂纹
6
d、在裂纹的分布上有:
表面裂纹、内部裂纹和弧坑(火口)裂纹
e、相对于焊缝断面的位置上有：
纯金属或单相奥氏体46合金的焊缝中或近缝区。14
二、 结晶裂纹的特征及产生机理
结晶裂纹又称凝固裂纹，是在焊缝凝固过程的 后期所形成的裂纹。
1、一般特征
结晶裂纹只产生在焊缝中，多只纵向分布在焊 缝中心，也有呈弧形分布在焊缝中心线两侧，而且 这些弧形裂纹与焊波呈垂直分布(见图4-2)。
通常纵向裂纹较长、较深，而弧形裂纹较短，
第四章 焊接气孔和裂纹 第16讲
46
1
上讲回顾
主要内容： 1、气孔的类型及其分布特征 2、焊缝中形成气孔的机理 3、影响因素及防治措施
46
2
4.2 焊接裂纹
焊接裂纹在焊缝金属和热影响区中都可能产生， 是焊接凝固冶金和固相冶金过程中产生最为危险的 一种缺陷。
焊接结构产生的破坏事故大部分都是由焊接裂 纹所引起。
裂纹是片状缺陷，其边缘构成了非常尖锐的 切口。具有高的应力集中，既降低结构的疲劳强度， 又容易引发结构的脆性破坏；
3) 造成泄漏
用于承受高温高压的焊接锅炉或压力容器，
用于盛装或输送有毒的、可燃的气体或液体的各种
焊接储罐和管道等，若有穿透性裂纹，必然发生泄
漏，在工程上是不允许的；
46
4
4) 表面裂纹能藏垢纳污
容易造成或加速结构的腐蚀。
5) 留下隐患，使结构变得不可靠
延迟裂纹产生的不定期性，以及微裂纹和内 部裂纹易于漏检。漏检的裂纹即使很小，在一定条 件下会发生扩展，这些都增加了焊接结构在使用中 的潜在危险。若无法监控便成为极不安全的因素。
46
5
二、焊接裂纹的分类及其特点
1．焊接裂纹的分类
焊接裂纹可以从不同角度进行分类。
母材和焊丝中的S、P、Si、C偏高时，液化裂 纹的倾向将显著增高。
46
13
（三）多边化裂纹 ❖ 焊接时焊缝或近缝区在固相线稍下的高温区间，由
于刚凝固的金属中存在很多晶格缺陷及严重的物理 和化学不均匀性，在一定的温度和应力作用下，这 些晶格缺陷迁移和聚集，形成了二次边界，它的组 织性能脆弱，高温时的强度和塑性都很差，只要有 轻微的拉伸应力，就会沿多边化的边界开裂，产生 所谓“多边化裂纹”。 ❖ 主要发生在：
一、裂纹的危害
焊接裂纹种类繁多，有些裂纹在焊后立即产生，
有些在焊后延续一段时间才产生，甚至在使用过程
中，在一定外界条件诱发下才产生。裂纹既出现在
焊缝和热影响区表面，也产生在其内部。
46
3
裂纹对焊接结构的危害有：
1) 减少了焊接接头的工作截面，因而降低了焊接结 构的承载能力。
2) 构成了严重的应力集中
46
20
熔池的结晶的阶段可分为：
1）液固阶段：不会产生裂纹
2）固液阶段：有产生裂纹的可能
❖ 最容易产生结晶裂纹的阶段可称作 “脆性温度区”。
3）完全凝固阶段
❖ 焊缝整体变形，不会产生结晶裂纹。
多数结晶裂纹的断口上可以看到氧化的色彩，
说明了它是在高温下产生的。在扫描电镜下观察结
晶裂纹的断口具有典型的沿晶开裂特征，断口晶粒
表面圆滑。
46
17
图4.4 收缩应力作用下结晶裂纹形成示意图 a）柱状晶界形成裂纹 b）焊缝中心线上形成裂纹
46
18
2、结晶裂纹形成机理
结晶裂纹都产生于树枝状晶粒的交界处，这说 明在焊缝结晶过程中晶界是个薄弱地带。焊接结晶 时先结晶部分较纯，后结晶的部分含杂质和合金化 元素较多且富集在晶界，这种结晶偏析造成了化学 不均匀。随着柱状晶长大，杂质合金化元素就不断 被排斥到平行生长的柱状晶交界处或焊缝中心线处， 它们与金属形成低溶相或共晶。
一、焊接热裂纹类型 ❖ 在焊接过程中，焊缝和热影响区金属冷却到固相线
附近的高温区时所产生的焊接裂纹称热裂纹。 ❖ 焊接热裂纹可分成结晶裂纹、液化裂纹和多边化裂
纹三类。
46
11
（一）结晶裂纹 ❖ 焊缝结晶过程中，在固相线附近，由于凝固金属的
收缩，残余液体金属不足以及时填充，在应力作用 下发生沿晶开裂，称为结晶裂纹。 ❖ 主要产生在：

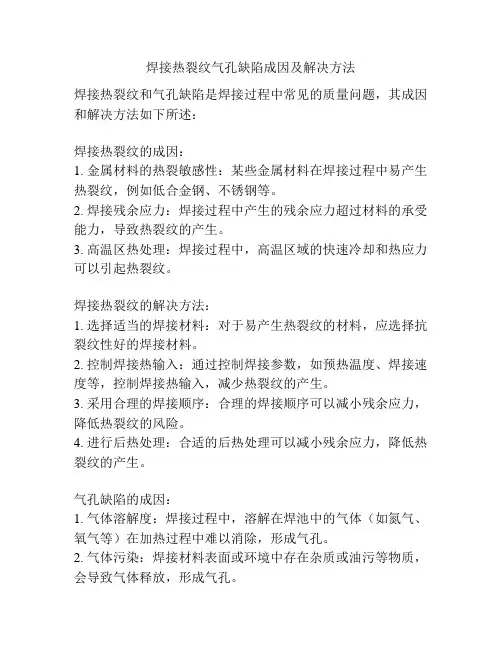

焊接热裂纹气孔缺陷成因及解决方法
焊接热裂纹气孔缺陷成因及解决方法焊接热裂纹和气孔缺陷是焊接过程中常见的质量问题，其成因和解决方法如下所述：焊接热裂纹的成因：1. 金属材料的热裂敏感性：某些金属材料在焊接过程中易产生热裂纹，例如低合金钢、不锈钢等。
2. 焊接残余应力：焊接过程中产生的残余应力超过材料的承受能力，导致热裂纹的产生。
3. 高温区热处理：焊接过程中，高温区域的快速冷却和热应力可以引起热裂纹。
焊接热裂纹的解决方法：1. 选择适当的焊接材料：对于易产生热裂纹的材料，应选择抗裂纹性好的焊接材料。
2. 控制焊接热输入：通过控制焊接参数，如预热温度、焊接速度等，控制焊接热输入，减少热裂纹的产生。
3. 采用合理的焊接顺序：合理的焊接顺序可以减小残余应力，降低热裂纹的风险。
4. 进行后热处理：合适的后热处理可以减小残余应力，降低热裂纹的产生。
气孔缺陷的成因：1. 气体溶解度：焊接过程中，溶解在焊池中的气体（如氮气、氧气等）在加热过程中难以消除，形成气孔。
2. 气体污染：焊接材料表面或环境中存在杂质或油污等物质，会导致气体释放，形成气孔。
3. 不稳定的焊接电弧：不稳定的电弧容易引入空气，形成气孔。
气孔缺陷的解决方法：1. 提高焊接材料的清洁度：在焊接前应确保焊接材料表面干净，避免油污和杂质的存在。
2. 使用合适的保护气体：在焊接过程中使用合适的保护气体，如纯氩气或二氧化碳气体，以减少气体溶解度。
3. 控制焊接电弧的稳定性：通过调整焊接电流和电弧稳定器等，保持焊接电弧的稳定性，减少气孔的产生。
4. 加大气孔检测力度：使用超声波扫描、X射线检测等方法对焊接接头进行检测，及时发现并修复气孔缺陷。
5. 选择适当的焊接工艺和焊接参数，以提高焊接质量。
焊接裂纹产生机理及其防治
σcr ——插销试验临界应力（N/mm2）；
[H]——扩散氢含量（JIS测氢法）（mL/100g）；
t8/5——800~500℃冷却时间（s）； t100——由峰值温度冷至100℃冷却时间。
cr (132 .3 27.5lg([H] 1) 0.216 HV 0.0102 t100) 9.8 式中 [H]——扩散氢含量（mL/100g）； HV——热影响区的平均最大硬度（维氏）.
第1讲 焊接裂纹产生机理及其防治
结晶裂纹产生条件： a.脆性温度区间TB大小； b.脆性温度区间金属塑性Pmin ； c.脆性温度区间应变增长率. 脆性温度区间TB/脆性温度区间金属塑性Pmin 取决于： a.焊缝化学成分; b.偏析程度； c.晶粒大小和方向. 脆性温度区间应变增长率取决于： a.金属热物理性能；a.接头刚度；c.焊接工艺参数
在焊缝结晶过程固相线附近，由于凝固金属收缩， 残余液体金属不足而不能及时填充，在应力作用下发 生沿晶开裂. 特征：a.裂纹断面有氧化彩色;b.焊缝中发生. 结晶裂纹产生原因： a.焊缝含杂质多(含硫、磷、碳、 硅偏高); b.凝固过程产生拉伸应力.
第1讲 焊接裂纹产生机理及其防治
图1 焊缝中的结晶裂纹
b. 减小焊接过程应力; c. 降低温度;
第1讲 焊接裂纹产生机理及其防治
第1讲 焊接裂纹产生机理及其防治
二 冷裂纹(Cold Cracking) 焊后冷至较低温度（马氏体转变温度Ms附近），由 拘束应力/淬硬组织和氢共同作用产生. 特征：a.主要在热影响区;b.焊缝少(横向裂纹）. 1. 延迟裂纹 特点:a.具有延迟现象. b.决定于钢种淬硬倾向 /焊 接接头应力状态和熔敷金属中扩散氢含量. 2. 淬硬脆化裂纹 特征：a.钢种淬硬倾向大;b.没有氢诱发/仅拘束应 力作用;c.没有延迟现象;d.出现热影响区或焊缝. 3. 低塑性脆化裂纹 特点：a.低塑性材料;b.无延迟现象.
焊接裂纹_精品文档
3、防止结晶裂纹的措施
1）、冶金方面
①控制焊缝中有害杂质的含量， 限制S、P、C含量S、P<0.03-0.04 焊丝C<0.12% (低碳钢) 焊接高合金钢，焊丝超低碳焊丝 ②改善焊缝的一次结晶 细化晶粒，加入Mo、V、Ti、Nb、Zr、
Al
2)、工艺方面（减少拉应力）
应变率 , E ↑、
↑应变率 ↓
例如：强度为600MPa焊条研究
焊缝成分分析
焊缝 C
S
Ｐ Ｍn Si Cr Ni
成分
Ao 0.10 0.037 0.017 0.94 0.54 0.20 0.87
A１ 0.09 0.015 0.014 1.25 0.44 0.19 0.83
注：A１ 焊缝中加入轻稀土１％
图2 焊缝冲击断口扫描形貌
b)、C
i)、C<0.1% C↑结晶温度区间↑,裂纹↑
ii)、C>0.16% Mn/S↑无效,加剧P有害作
用 裂↑
iii)、C>0.51% 初生相
初生相
S、P在小相中溶解度低，析
出S、P集富在晶界上，裂纹↑
c)、Mn
Mn具有脱S作用
其中Mn熔
点高，早期结晶星球状分布，抗裂↑
含碳量C<0.016% S↑裂↑但加入Mn↑裂↓
结 晶 裂 纹
2）、熔池各阶段产生结晶裂纹的 倾向
在焊缝金属凝固结晶的后期，低熔点共晶物 被排挤在晶界，形成一种所谓的“液态薄膜” ，在焊接拉应力作用下，就可能在这薄弱地带 开裂，产生结晶裂纹。
产生结晶裂纹原因：①液态薄膜
②拉伸应力
液态薄膜—根本原因
拉伸应力—必要条件
以低碳钢焊接为例可把熔池的结晶分 为以下三个阶段
焊接裂纹产生的原因及预防措施

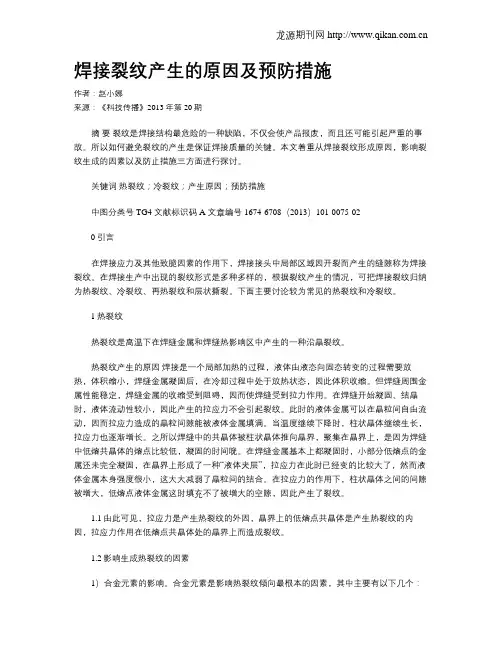

焊接裂纹产生的原因及预防措施作者：赵小娜来源：《科技传播》2013年第20期摘要裂纹是焊接结构最危险的一种缺陷，不仅会使产品报废，而且还可能引起严重的事故。
所以如何避免裂纹的产生是保证焊接质量的关键。
本文着重从焊接裂纹形成原因，影响裂纹生成的因素以及防止措施三方面进行探讨。
关键词热裂纹；冷裂纹；产生原因；预防措施中图分类号TG4 文献标识码 A 文章编号 1674-6708（2013）101-0075-020引言在焊接应力及其他致脆因素的作用下，焊接接头中局部区域因开裂而产生的缝隙称为焊接裂纹。
在焊接生产中出现的裂纹形式是多种多样的，根据裂纹产生的情况，可把焊接裂纹归纳为热裂纹、冷裂纹、再热裂纹和层状撕裂。
下面主要讨论较为常见的热裂纹和冷裂纹。
1热裂纹热裂纹是高温下在焊缝金属和焊缝热影响区中产生的一种沿晶裂纹。
热裂纹产生的原因焊接是一个局部加热的过程，液体由液态向固态转变的过程需要放热，体积缩小，焊缝金属凝固后，在冷却过程中处于放热状态，因此体积收缩。
但焊缝周围金属性能稳定，焊缝金属的收缩受到阻碍，因而使焊缝受到拉力作用。
在焊缝开始凝固、结晶时，液体流动性较小，因此产生的拉应力不会引起裂纹。
此时的液体金属可以在晶粒间自由流动，因而拉应力造成的晶粒间隙能被液体金属填满。
当温度继续下降时，柱状晶体继续生长，拉应力也逐渐增长。
之所以焊缝中的共晶体被柱状晶体推向晶界，聚集在晶界上，是因为焊缝中低熔共晶体的熔点比较低，凝固的时间晚。
在焊缝金属基本上都凝固时，小部分低熔点的金属还未完全凝固，在晶界上形成了一种“液体夹层”，拉应力在此时已经变的比较大了，然而液体金属本身强度很小，这大大减弱了晶粒间的结合。
在拉应力的作用下，柱状晶体之间的间隙被增大，低熔点液体金属这时填充不了被增大的空隙，因此产生了裂纹。
1.1由此可见，拉应力是产生热裂纹的外因，晶界上的低熔点共晶体是产生热裂纹的内因，拉应力作用在低熔点共晶体处的晶界上而造成裂纹。
焊接热裂纹-凝固裂纹
材料连接原理
3.1） 凝固裂纹的特征？ 宏观特征：焊缝柱状晶交界处，沿焊缝中心的纵向裂纹 微观特征：表面无金属光泽，常有氧化颜色 产生材料：含杂质较多的碳钢、低合金钢焊缝中和单相
奥氏体钢、镍基合金以及某些铝合金
材料连接原理
3.2） 什么是凝固裂纹？(定义）
温度：固相线附近 拉应力作用
沿晶开裂
材料连接原理
固相 固-液态 液-固态 液相
TS
TL
δmin TB 熔池结晶的阶段及脆性温度区间
δ：塑性 δmin：脆性温度区间的最 低塑性
T：温度 TL：液相线 TS：固相线 TB：脆性温度区间
凝固裂纹的产生原因
液态薄膜
材料连接原理
固-液阶段
液态薄膜—根本原因 拉伸应力—必要条件
材料连接原理
a) 拉伸应力所产生的应变随温度 按直线1变化时，产生的应变量 e1<δmin，不产生凝固裂纹;
θ
b) 按直线2变化时，应变量
e2>δmin，此时必将产生裂纹；
e1
e3
3
1
e2
2
c) 按直线3变化时, 应变量 e3=δmin，处于临界状态。
焊接时产生凝固裂纹的条件
此时的应变增长率成为临界 应变增长率，以CST表示，及 CST=tanθ。
CST综合地反映了材料凝固裂纹的敏感性，为防止产生凝
固裂纹，必须满足下面条件： e <CST T
凝固裂纹实例3
材料连接原理
母 材：不锈钢 焊接方法：手工电弧焊
着色探伤后发现在焊缝中 心存在一些肉眼观察不到 的细小裂纹
凝固裂纹实例4
材料连接原理
母材：6013铝合金 焊接方法：激光焊 激光功率P=5kW 焊接速度V=1.5mm/min 观察方法：高速摄像
焊接热裂纹-凝固裂纹
凝固裂纹的产生原因
液态薄膜
材料连接原理
固-液阶 液态段薄膜—根本原因
拉伸应力—必要条件
材料连接原理
a) 拉伸应力所产生的应变随温度 按直线1变化时，产生的应变量 e1<δmin，不产生凝固裂纹;
θ
b) 按直线2变化时，应变量
e2>δmin，此时必将产生裂纹；
e1
e3
3
1
e2
2
c) 按直线3变化时, 应变量 e3=δmin，处于临界状态。
母 材：杂质含量较高的船用低碳钢 焊接方法：CO2气体保护焊
凝固裂纹实例2
材料连接原理
母 材：Q345B低合金高强钢 焊接方法：窄间隙激光填丝焊
凝固裂纹实例3
材料连接原理
母 材：不锈钢 焊接方法：手工电弧焊
着色探伤后发现在 焊缝中心存在一些 肉眼观察不到的细 小裂纹
凝固裂纹实例4
材料连接原理
母材：6013铝合金 焊接方法：激光焊 激光功率P=5kW 焊接速度V=1.5mm/min 观察方法：高速摄像
焊缝结 温度：固相线附近 凝固金属
晶
收缩
拉应力作用
凝固裂 沿晶开裂 纹
残余液态金属 不能及时填充 空隙
材料连接原理
4. 凝固裂纹的形成机理
固相 固-液态 液-固态 液相
TS
TL
δmin TB 熔池结晶的阶段及脆性
δ：塑性 δmin：脆性温度区间的 最 低塑性
T：温度 TL：液相线 TS：固相线 TB：脆性温度区间
焊接时产生凝固裂纹
此时的应变增长率成为临界 应变增长率，以CST表示， 及CST=tanθ。
的条C件ST综合地反映了材料凝固裂纹的敏感性，
热力管道焊接裂纹产生原因分析及修复工艺
热力管道焊接裂纹产生原因分析及修复工艺摘要：随着北方城镇集中供热模式的发展，城镇供热管网的建设规模得到大力发展。
由于供热管道安装多为地下埋管，对其安装质量提出更高的要求。
而在供热管网安装工程中，管道组对焊接是关键技术，也是确保管道安装质量的关键工序，因此，确保管道焊接质量成为工程的重中之重。
鉴于此，文章对热力管道焊接中存在的裂纹类型和形成原因进行了分析，然后介绍了相应的裂纹修复工艺，并提出了防止焊接裂纹出现的措施，以供参考。
关键词：热力管道；焊接裂纹；修复工艺1热力管道焊接裂纹类型1.1冷裂纹热力管道的冷裂纹，主要产生于熔合线部位。
由于管道焊接接头处存在淬硬组织，导致熔合线处的性能脆化。
此外，在热影响区域内存在大量的氢气分子。
这些氢气分子也会降低焊接处的韧性，并聚集在钢管焊接的缺陷部位，给缺陷部位造成局部化的压力，进而产生冷裂纹。
在冷裂纹类型中，最常见的要属延迟裂纹。
这种裂纹也是在钢管焊接后的一段时间内发生的，在氢元素的扩散下，诱导发生裂纹。
1.2热裂纹热裂纹，就是指管道在高温的环境下产生的裂纹。
这种裂纹一般发生在焊缝内部，有的裂纹会分布在热力天然气钢管的热影响区域。
热裂纹的表现形式是多样的，比如纵向裂纹、横向裂纹、根部裂纹等，每种裂纹的形式都离不开结晶的影响。
在焊接工艺中，若管道材质中存在一些杂质，会形成裂纹现象。
另外，熔池结晶过程中会存在偏析情况，在较大的焊接应力作用下，熔池产生的结晶将被拉开，进而形成裂纹。
1.3再热裂纹热力管道的再热裂纹，就是指在焊接好的焊件中，在恒定的温度环境下，再次给予加热条件。
在再次受热的环境下，管道裂纹得以产生。
再热裂纹一般发生在焊接的融合线处，并且在其附近的粗晶区域内。
从焊趾到结晶区域范围内，管道及其焊接部位，会受到温度服役及预应力的影响，在热处理的晶体发展中产生裂纹。
1.4层状撕裂裂纹层状撕裂裂纹的产生，主要是源于钢管材料内部掺入了杂物。
因此，在热力管道进行焊接的同时，在轧制的垂直方向，会产生一定的应力。
5.2-焊接裂纹-热裂纹
另外，母材热影响区在焊接热循环的作用下，由于 热应变，金属中的畸变能增加，同时也会形成多 边化边界。这种多边化的边界，一般情况下并不 与凝固晶界重合，在焊接后的冷却过程中，由于 热塑性降低，导致沿多边化的边界产生裂纹，故 称多边化裂纹。
（二）多边化裂纹的主要特点
这种裂纹多发生在纯金属或单相奥氏体焊缝中， 个别情况下也出现在热影响区中。
裂纹附近常伴随有再结晶晶粒出现，所以多边化 裂纹总是迟于再结晶。
裂纹多发生在重复受热的多层焊层间金属中及热 影响区，其部位并不都靠近熔合区，说明这种裂 纹与晶界液化无关。
断口呈现出高温低塑性开裂。
（三）多边化裂纹的影响因素
1．合金成分的影响 在Ni-Cr系的单相合金中，向 焊缝加入提高多边化激活能的元素（如Mo、W、 Ti、Ta等），则可有效地阻止多边化过程。
2．合金元素对产生结晶裂纹的影响
（1）硫和磷 硫和磷在钢中能形成多种低熔共晶， 使结晶过程极易形成液态薄膜，因而显著增大裂 纹倾向，即使是微量存在，也会使结晶区间大为 增加。
（2）碳 碳在钢中是影响结晶裂纹的主要元素，并 能加剧其他元素的有害作用（如硫、磷等）。
（3）锰 锰具有脱硫作用，能置换FeS为MnS，同 时也能改善硫化物的分布形态，使薄膜状FeS改 变为球状分布，从而提高了焊缝的抗裂性。为了 防止硫引起的结晶裂纹，并随含碳量的增加，则 Mn/S的比值也应随之增加
对于厚板焊接结构，施工时常采用多层焊，裂纹倾向比单 层焊有所缓和，但对各层的熔深应注意控制。另外，在接 头处应尽量避免应力集中（错边、咬肉、未焊透等），也 是降低裂纹倾向的有效办法。
3.焊接次序
尽量使大多数焊缝能在较小刚度的条件下焊接，使焊缝的 受力较小。
四、高温液化裂纹
焊接热裂纹产生的原因
焊接热裂纹产生的原因一、引言焊接是现代工业生产中常用的加工方法之一。
在焊接过程中，热裂纹是一个常见的问题，会导致焊接件的损坏和失效。
因此，了解热裂纹产生的原因对于提高焊接质量和可靠性具有重要意义。
二、热裂纹的定义热裂纹是指在焊接过程中或后期使用过程中由于温度变化而引起的材料开裂。
它通常出现在高强度合金钢、不锈钢、铝合金等材料上。
三、热裂纹产生的原因1. 组织不均匀性组织不均匀性是导致热裂纹产生的主要原因之一。
当材料中存在缺陷或组织不均匀时，其内部应力分布也会不均匀。
在焊接过程中，由于受到加热和冷却的影响，这种应力分布会发生变化，从而导致材料出现开裂。
2. 焊接参数不当焊接参数包括电流密度、电压、速度等多个方面。
如果这些参数设置不当，就会导致局部过热或过快的冷却，从而引起热裂纹的产生。
3. 残余应力残余应力是指焊接后材料内部的应力。
在焊接过程中，由于加热和冷却的影响，焊接件内部会产生应力。
如果这些应力没有得到合理的处理，就会在后期使用中导致材料发生开裂。
4. 材料选择不当不同材料具有不同的物理性质和化学成分。
如果选择不当的材料进行焊接，就会导致组织不均匀、化学成分变化等问题，从而引起热裂纹的产生。
5. 焊接工艺不合理焊接工艺包括预热、焊接顺序、后续处理等多个方面。
如果这些工艺设置不当或者操作不规范，就会导致局部过热或者过快冷却等问题，从而引起热裂纹的产生。
四、热裂纹防治措施1. 优化组织结构通过对原材料进行特殊处理或者采用合适的退火工艺可以改善材料组织结构，并减少组织不均匀性带来的影响。
2. 合理设置焊接参数通过合理设置焊接参数，如电流密度、电压、速度等，可以控制焊接过程中的温度和冷却速度，减少热裂纹的产生。
3. 处理残余应力通过对焊接件进行退火或者热处理等工艺可以处理残余应力，并减少热裂纹的产生。
4. 合理选择材料在选择材料时应根据具体情况选择合适的材料，并进行必要的预热和后续处理等工艺，以减少热裂纹的产生。
焊接裂纹产生原因及防治措施
焊接裂纹就其本质来分，可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。
下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。
1．热裂纹在焊接时高温下产生的，故称热裂纹，它的特征是沿原奥氏体晶界开裂。
根据所焊金属的材料不同（低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等），产生热裂纹的形态、温度区间和主要原因也各不相同。
目前，把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类。
1）结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中（含S，P，C，Si 缝偏高）和单相奥氏体钢、镍基合金以及某些铝合金焊缝中。
这种裂纹是在焊缝结晶过程中，在固相线附近，由于凝固金属的收缩，残余液体金属不足，不能及时添充，在应力作用下发生沿晶开裂。
防治措施：在冶金因素方面，适当调整焊缝金属成分，缩短脆性温度区的范围控制焊缝中硫、磷、碳等有害杂质的含量；细化焊缝金属一次晶粒，即适当加入Mo、V、Ti、Nb等元素；在工艺方面，可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。
2）近缝区液化裂纹是一种沿奥氏体晶界开裂的微裂纹，它的尺寸很小，发生于HAZ近缝区或层间。
它的成因一般是由于焊接时近缝区金属或焊缝层间金属，在高温下使这些区域的奥氏体晶界上的低熔共晶组成物被重新熔化，在拉应力的作用下沿奥氏体晶间开裂而形成液化裂纹。
这一种裂纹的防治措施与结晶裂纹基本上是一致的。
特别是在冶金方面，尽可能降低硫、磷、硅、硼等低熔共晶组成元素的含量是十分有效的；在工艺方面，可以减小线能量，减小熔池熔合线的凹度。
3）多边化裂纹是在形成多边化的过程中，由于高温时的塑性很低造成的。
这种裂纹并不常见，其防治措施可以向焊缝中加入提高多边化激化能的元素如Mo、W、Ti等。
2、再热裂纹通常发生于某些含有沉淀强化元素的钢种和高温合金（包括低合金高强钢、珠光体耐热钢、沉淀强化高温合金，以及某些奥氏体不锈钢），他们焊后并未发现裂纹，而是在热处理过程中产生了裂纹。
