水泥比表面积推算表
1水泥比表面积测定方法记录表
试验表（补12) 项目名称 取样地点 厂牌种类 试验 无水煤油加入李氏 次数 密度瓶读数(ml) 1 2 0.1 0.4
水泥比表面积(勃氏法 记录表 水泥比表面积 勃氏法)记录表 勃氏法
合同段 FK-03 施工单位 水泥 批号 JTG E30-2005 试验单位 加试样后李氏 密度瓶(ml) 19.5 19.8
试料层体积(V) 单值 (10-9m3) 1,882.72 1,882.98 1,883.23 平均 (10-9m3)
试验 次数
温度 (℃)
密度 空气粘度 (Pa.s) (kg/m3)ρ ηs s
试料层 体积 (109 3 m )V
1,882.98
空隙率 (%)εs
起始 试样质量 时间 (g)W (s)
编号：
佛开高速公路改扩建工程 使用 部位 试验规 程编号 恒温水槽 温度(℃) 21 21
中铁十二局集团有限公司 试验 日期 FK-03标试验室 试样密度 (kg/m3) 3087 3092 3097 平均值 (kg/m3)
装入试样质量(g) 60 60 试料层体积
充满圆筒的水银质量(g) 试验 次数 未装满水泥时P1 1 2 84.641 84.648 装满水泥时P2 59.149 59.149 23 23 13.54 13.54 标准试样 试样温度 水银密度 (℃) (g/cm3)
空隙率 (%)ε
起始 试样质量 时间 (g)W (s)
终止 时间 (s)
液面降 落时间 (s)T
比表 比表面积 面积 平均值 (m2/1 2
23 23
0.52 0.52
2.795 2.795
0 0
77.4 76.6
77.4 76.6
自检意见： -0.528 试 验 计 算 记 录 复 核 质检负 责人 项目 主管
水泥比表面积2

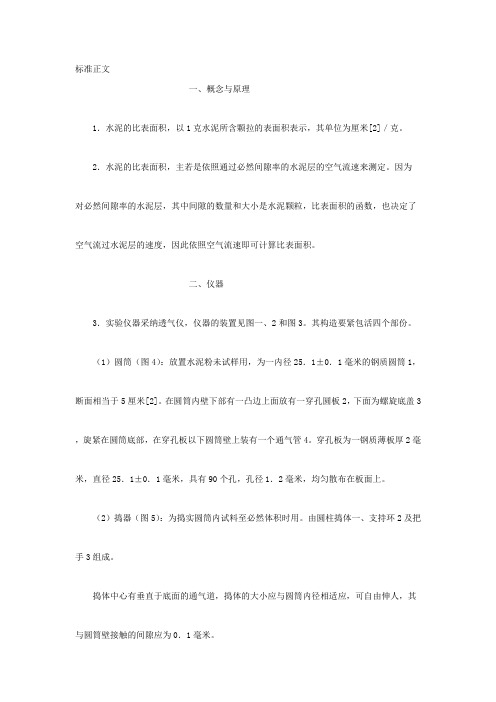

标准正文
一、概念与原理
1．水泥的比表面积，以1克水泥所含颗拉的表面积表示，其单位为厘米[2]／克。
2．水泥的比表面积，主若是依照通过必然间隙率的水泥层的空气流速来测定。
因为
对必然间隙率的水泥层，其中间隙的数量和大小是水泥颗粒，比表面积的函数，也决定了空气流过水泥层的速度，因此依照空气流速即可计算比表面积。
二、仪器
3．实验仪器采纳透气仪，仪器的装置见图一、2和图3。
其构造要紧包活四个部份。
（1）圆筒（图4）：放置水泥粉未试样用，为一内径25．1±0．1毫米的钢质圆筒1，断面相当于5厘米[2]。
在圆筒内壁下部有一凸边上面放有一穿孔圆板2，下面为螺旋底盖3 ，旋紧在圆筒底部，在穿孔板以下圆筒壁上装有一个通气管4。
穿孔板为一钢质薄板厚2毫米，直径25．1±0．1毫米，具有90个孔，孔径1．2毫米，均匀散布在板面上。
（2）捣器（图5）：为捣实圆筒内试料至必然体积时用。
由圆柱捣体一、支持环2及把手3组成。
捣体中心有垂直于底面的通气道，捣体的大小应与圆筒内径相适应，可自由伸人，其与圆筒壁接触的间隙应为0．1毫米。
水泥比表面积试验详解带原始记录
水泥比表面积试验详解带原始记录水泥比表面积试验是评估水泥颗粒表面积的一种常用试验方法。
水泥的比表面积是指单位质量水泥颗粒表面积的大小，通常以平方米/千克（㎡/kg）为单位。
水泥比表面积试验可以帮助我们了解水泥颗粒的细度状况、水化活性以及水泥品质的好坏。
试验步骤如下：1.实验设备准备：试验设备包括比表面积仪、电子天平、氮气瓶等。
首先，确保比表面积仪的仪器状态良好并进行校准。
2.样品制备：将水泥样品分散均匀，取约10克的水泥样品加入玻璃研钵中，加入适量的醇胺溶液，搅拌使其均匀分散。
3.实验操作：将制备好的水泥浆体注入比表面积仪中，注意避免气泡的产生。
观察浆液是否均匀分散，并确保测量仪器的阀门封闭。
4.开始测量：打开比表面积仪的电源，设定合适的测量参数，并进行预热。
进入实验界面后，可以开始测量。
5.观察实验过程：监视比表面积仪的实验界面，该仪器通常会记录不同时间点下水泥浆体的压力和温度变化。
根据实验情况，可以选择预设不同的测试时间和间隔。
6.数据处理：实验结束后，将实验结果保存。
根据实验仪器的不同，可以得到不同的结果数据，如比表面积、Blaine指数等。
以下是一份水泥比表面积试验的原始记录示例：试验对象：水泥样品A试验设备：比表面积仪（Model：ABC123）、电子天平（Model：XYZ789）、氮气瓶、醇胺溶液试验步骤：1.准备工作：校准比表面积仪，确保仪器状态良好。
准备好玻璃研钵、水泥样品A、醇胺溶液等试验物品。
2.材料制备：取10g水泥样品A加入研钵中，加入适量醇胺溶液，并用玻璃棒搅拌均匀。
3.实验操作：将制备好的水泥浆体注入比表面积仪中，注意排除气泡。
封闭比表面积仪的阀门。
4.开始测量：打开比表面积仪的电源，并设定测量参数。
进行预热后，开始测量。
5.观察实验过程：监视比表面积仪的实验界面，记录压力和温度的变化情况。
6.数据处理：实验结束后，保存实验结果。
根据仪器提供的数据，计算得到水泥样品A的比表面积。
水泥比表面积K值标定
被测水泥液面降落平均时间T：
335 18.30301
3.11
3.11
2.901
被测水泥空隙率：
20.54307451
422.0
20.54307
标准粉试验时的空气 粘度
反推得比表面积：
660
S=（K*√T*√ε3）/（(1-ε)*ρ√ηs）
376
382
379
.,.
0.5 0.35355339
比表面积试料层体积及K值标定
标定单位
主要仪器设备
分析天平SN106、全自动比表面积仪FBT-5
试样质量确定
试验次数
1
2
试验温度（℃）
25
25
试筒内装满时水银质量（g）
84.54
84.67
装试样后水银质量（g）
59.28
59.41
试料层体积(cm3) 试样密度(g/cm3)
1.8656 3.11
1.8656 3.11
53
53
液面降落时间（t)
101
99
液面降落平均时间（t)
100
K值
1.9110
备注：ρ水银=13.54g/cm3 标定人：
试验湿度：48% 复核：
标定日期： 2016.7.12
Sc=
Ss(√T *ρs) √Ts *ρ
被测水泥比表面积Sc：
376
标准样品比表面积Ss：
335
标准样品比表面积Ts： 被测水泥密度ρ： 标准样品密度ρs：
试样空隙率（%）
53
53
试验用试样质量（g）
3.075
3.075
K值标定
试验次数
水泥比表面积记录表(输数据自动计算结果)
透气时间(s) 测试值 采用值 108.5 108.5
两次常数 相对误差
不超过 0.2%标准 样透气时 自动 间平均值 勃氏仪
(s) 试样透气 时间测试 结果
108.7
108.6
109.3 108.7
次数
1 2
试样试验 时，压力 计中液面 降落测的 时间(s)
试样比表 面积测值 (cm2/g)
试样比表 面积测定
度 下的空气 比表面积
(℃)
粘度 (cm2/g)
(μPa·s)
试样密度 (g/cm3)
试样空隙 率
被测试样
试验时温 试验温度
度 下的空气
(℃)
粘度
(μPa·s)
3.17
0.50
2.006
20
18.08
3910
3.08
0.53
20
18.08
自动 勃氏仪 标准样 透气时间 的确定
次数 1
2
3
附加声 明：
值 (cm2/g)
64.8 63.9
3609 3584
3600
检测:
记录:
复核:
日期:
年月日
第 页，共 页
检测单位 名称:
样品信息
水泥比表面积试验检测记录表
记录编 ቤተ መጻሕፍቲ ባይዱ:
试验检测日期
试验条件 温度： ℃ ，相对湿度： %
检测依据
判定依据
主要仪器设备 名称及编号
分析天平 、全自动比表面积测定仪 、水泥筛（标准）
标准试样 密度
(g/cm3)
标准试样 空隙率
试料层体 积
(cm3)
标准试样
校准时温 试验温度 标准试样
水泥比表面积和筛余量

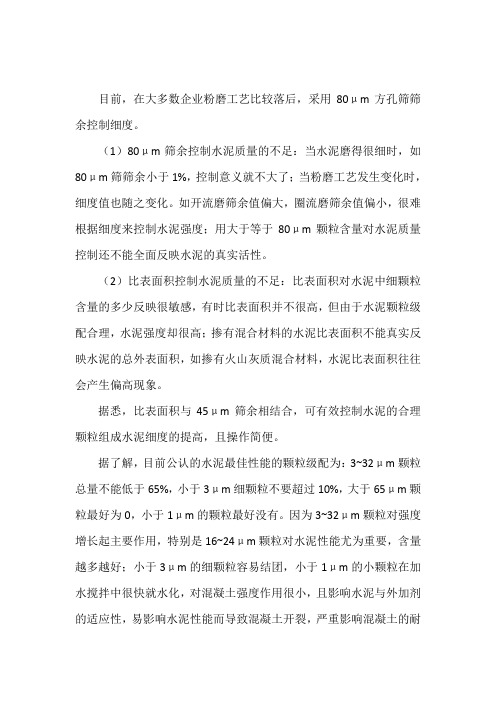

目前，在大多数企业粉磨工艺比较落后，采用80μm方孔筛筛余控制细度。
（1）80μm筛余控制水泥质量的不足：当水泥磨得很细时，如80μm筛筛余小于1%，控制意义就不大了；当粉磨工艺发生变化时，细度值也随之变化。
如开流磨筛余值偏大，圈流磨筛余值偏小，很难根据细度来控制水泥强度；用大于等于80μm颗粒含量对水泥质量控制还不能全面反映水泥的真实活性。
（2）比表面积控制水泥质量的不足：比表面积对水泥中细颗粒含量的多少反映很敏感，有时比表面积并不很高，但由于水泥颗粒级配合理，水泥强度却很高；掺有混合材料的水泥比表面积不能真实反映水泥的总外表面积，如掺有火山灰质混合材料，水泥比表面积往往会产生偏高现象。
据悉，比表面积与45μm筛余相结合，可有效控制水泥的合理颗粒组成水泥细度的提高，且操作简便。
据了解，目前公认的水泥最佳性能的颗粒级配为：3~32μm颗粒总量不能低于65%，小于3μm细颗粒不要超过10%，大于65μm颗粒最好为0，小于1μm的颗粒最好没有。
因为3~32μm颗粒对强度增长起主要作用，特别是16~24μm颗粒对水泥性能尤为重要，含量越多越好；小于3μm的细颗粒容易结团，小于1μm的小颗粒在加水搅拌中很快就水化，对混凝土强度作用很小，且影响水泥与外加剂的适应性，易影响水泥性能而导致混凝土开裂，严重影响混凝土的耐久性；大于65μm的颗粒水化很慢，对28天强度贡献很小。
所以在固定的工艺条件下，使水泥的45μm筛余量和比表面积控制在一个合理的水平上时，可限制3μm以下和45μm以上的颗粒，以此获得良好的水泥性能和较低的生产成本。
采用45μm筛余可以使企业了解水泥中有效颗粒的含量，而使用比表面积可及时掌握与水泥需水性等密切相关的微细颗粒的含量。
两者相结合进行粉磨工艺参数控制，将使水泥性能达到最优化。
水泥比表面积试验【PPT】
密
1、液体排代法
度
2、气体排代法
水泥密度表示水泥单位体积的质量，以 g/cm3表示。
硅酸盐水泥的密度，主要决定于熟料矿物组成、熟料的煅 烧程度、水泥储存条件及时间。 熟料中的主要矿物的密度见下表
矿物： 密度：
C3S 3.25
C2S 3.28
C3A 3.04
C4AF 3.77
Blaine 透气仪常数的标定主要是采用 GSB 14—1511《水泥细度和比表面积标准 样品》进行，一般情况下是一年一次，仪器 设备使用频繁则半年进行一次，当仪器设备 进行过维修也要重新标定。具体操作方法可 参阅GB／T8074《水泥比表面积测定方法 (勃氏法)》第六条中相关的规定。
GB/T 8074-2008 一、范围
水泥比表面积测定方法
勃氏法
定义：单位质量的水泥粉末所具有的总表面 积，以平方厘米每克（cm2/g）或平方米每 千克（m2/kg）表示
透气法的基本原理
透气法测定比表面积，是根据一定量的空气 通过具有一定空隙率和规定厚度的试料层 时，所受到的阻力不同而引起流速的变化 来测定试料比表面积。粉料越细、比表面 积越大、空气透过时的阻力越大，则一定 量空气透过同样厚度的试料层所需的时间 就越长，反之时间越短。在一定空隙的水 泥层中，空隙的大小和数量是颗粒尺寸的 函数，同时也决定了通过试料层的气流速 度。
水泥密度ρ(g/cm3)=水泥试样质量(g)/排开体积(ml)
结果计算到0.01g/cm3。试验结果取两次结果的算
术平均值，但两次结果之差不得超过0.02g/cm3。
注意事项 1.水泥在装入李氏瓶以前的温度，应尽可能 和瓶内的液体温度相一致。 2.水泥装入李氏瓶时，须仔细防止水泥粘附 在无液体部分的瓶壁上或溅出瓶外。 3.排气泡时不要使液体溅出瓶外，也不要使 水泥粘附在液面上部的瓶壁上。 4.恒温水槽的温度一般应控制在20℃，因为 李氏瓶的容积刻度是以这个温度为基准的， 同时这一温度也是水泥物理性检验的标准 温度，较其他温度容易达到。
水泥比表面积自动生成表
1 P.O42.5 2.963 2.755 123.2 20 378 3.16 5.8934 123.6 123.4 20 0 402 409.52备注2.755 132 20
5.8934 123.2
20 0 417
论 负责人： 日期：
水泥细度试验记录表
编号：S-071 试验单位 试样名称 试样来源 试 验 人 水泥筛析法试验记录 试件 编号 水泥 品种 试样 质量（g） 筛余物 质量（g） 筛余 百分数（%） 修正系数 修正后筛余 百分数（%） 平均值（%） 合同号 试验规程 试验日期 审核人 JTG E30-2005
比表面积试验记录 试件编号 水泥品种 水泥密度（g/cm ） 被测试样质量（g） 液面降落时间（S） 被测试样试验温度（℃） 标准试样比表面积（m /Kg) 标准试样密度（g/cm ） 标准试样质量（g） 标准试样液面降落时间（S） 标准试样液面降落时间平均值（S） 标准试样试验温度（℃） 标试样与被测试样温差（℃） 被测试样比表面积（m2/Kg） 被测试样比表面积平均值（m /Kg） 结
水泥比表面积公式手动比表仪
水泥比表面积公式手动比表仪（原创实用版）目录1.水泥比表面积的定义和重要性2.水泥比表面积的测量方法3.水泥比表面积公式的推导和计算4.手动比表面仪的使用方法和注意事项5.水泥比表面积的应用和影响因素正文水泥比表面积是指单位质量的水泥粉末所具有的总表面积，通常以平方厘米每克或平方米每千克来表示。
水泥比表面积是衡量水泥细度的重要指标，它直接影响到水泥的活性、强度和耐久性等性能。
因此，准确测量水泥比表面积具有重要的实际意义。
测量水泥比表面积的方法有多种，其中较为常见的是勃氏法。
勃氏法是按照国家标准 GB/T 8074-2008《水泥比表面积测定方法勃氏法》进行的。
该方法采用手动比表面仪进行测量，其主要步骤包括：准备试样、测定料层体积、测定比表面积等。
手动比表面仪的使用方法如下：首先，将试样倒入试样筒中，使其高度约为试样筒的 2/3。
然后，将试样筒放入振荡器中，振荡一定时间后，将试样筒取出，倒出试样，并用水清洗试样筒。
接着，将试样筒放入干燥器中，干燥 24 小时后，取出试样筒，并记录其质量。
最后，将试样筒放回振荡器中，振荡一定时间后，将试样筒取出，倒出试样，记录其质量，即为试样的比表面积。
在实际操作中，手动比表面仪的使用还需要注意以下几点：首先，试样筒应清洗干净，避免试样污染；其次，振荡器应平稳，避免试样溅出；最后，干燥器应具有良好的密封性能，避免试样受潮。
水泥比表面积公式的推导和计算较为复杂，涉及到微积分等数学知识。
具体而言，水泥比表面积的计算公式为：比表面积=（6×π×d）/4，其中 d 为水泥颗粒的直径。
水泥比表面积的应用主要体现在以下几个方面：一是评价水泥的细度，细度越高，比表面积越大；二是预测水泥的活性，活性越高，比表面积越大；三是评估水泥的强度和耐久性，强度和耐久性越高，比表面积越大。
总之，水泥比表面积是衡量水泥细度的重要指标，它直接影响到水泥的活性、强度和耐久性等性能。
水泥比表面积试验
压至支持环与圆筒顶边接触时，允许改变空 隙率。空隙率调整以2000g砝码将试样压实 至捣器的支持环与圆筒顶边接触，不留缝隙 为止。 4.确定试样量 试样量按式（1）计算： m=ρv（1-ε）… … … …（1） 式中：m—需要的试样量，（g） ρ—试样密度，（g/cm3） v—试料层体积，（cm3） ε—试料层的空隙率。
4、称取该水泥试样60g，准确至0.01g。用小 匙将水泥样品一点点的装入处理过的李氏 瓶中，装毕反复摇动（亦可用超声波震 动），直至没有或很少有气泡排出为止， 再次将李氏瓶静置于恒温水槽中，恒温半 小时后读取第二次液面读数。 5、李氏瓶第一次和第二次恒温时，恒温水槽 的温度差应不大于0.2℃。
四、结果计算 1、水泥体积应为第二次读数减去第一次读数， 即为水泥所排开的无水煤油的体积（ml）。 2、水泥密度ρ按下式计算：
六、透气试验 1. 把装有试料层的透气圆筒下锥面涂一薄层 油脂，然后把它插入压力计顶端锥形磨口 处，旋转1～2圈。要保证紧密连接不致漏 气。 2. 打开微型电磁泵慢慢从压力计一端抽出气 体，直到压力计内液面上升到扩大部分下 端时关闭阀门。当压力计内液体的凹月面 下降到第一刻线是开始计时（参见图1）， 当液体的凹月面下降到第二条刻线时停止 计时，记录液面从第一刻线到第二刻线所 需的时间。以秒记录。
三、测定步骤 1、将无水煤油注入到李氏瓶中使液面至0到 1ml刻度线，（以弯月面下部为准），盖上 瓶塞放入恒温水槽内，使刻度部分浸入水 中，恒温30min，记下初始读数。 2、从恒温水槽中取出李氏瓶，用滤纸将李氏 瓶细长颈内没有煤油的部分仔细擦干净。 3、试验前应将预先通过0.90mm方孔筛的水 泥试样，放在110±5℃温度下干燥一小时， 并在干燥器内冷却至室温备用。
新
