继电保护
继电保护ppt课件
继电保护技术的发展历程
传统继电保护阶段
传统的继电保护采用电磁感应原理，如电流保护和电压保 护等。这种保护方式简单可靠，但动作速度慢，灵敏度低 。
集成电路继电保护阶段
集成电路继电保护是将多个晶体管的功能集成在一个芯片 上，具有高集成度和高可靠性。但集成电路继电保护的通 用性较差。
物联网技术还可以实现继电保护装置的协同工作，通过信 息共享和实时通信，提高继电保护系统的整体性能和可靠 性，降低设备故障对电力系统的影响。
大数据技术在继电保护中的应用
大数据技术可以对海量的电力系统运行数据进行实时采集、存储和分析，为继电 保护提供更加全面和准确的数据支持。
大数据技术还可以应用于继电保护装置的优化设计和故障预测，通过对历史数据 的挖掘和分析，预测设备可能出现的故障和异常情况，提前进行预警和处理，提 高电力系统的稳定性和可靠性。
人工智能技术还可以应用于继电保护装置的优化配置和故障 诊断，通过智能算法对设备运行状态进行实时监测和评估， 及时发现潜在故障并进行预警和处理。
物联网技术在继电保护中的应用
物联网技术可以实现电力设备的远程监控和智能管理，通 过传感器、RFID等技术，实时采集设备运行数据并上传至 云平台进行存储和分析。
要点一
总结范措施
分析高压电动机的继电保护误动原因，如电流互感器饱和 、保护装置软件故障等，并提出相应的防范措施。
感谢观看
THANKS
继电保护ppt课件
• 继电保护概述 • 继电保护的基本原理 • 常用继电保护装置 • 继电保护配置与方案 • 继电保护的未来发展 • 案例分析
目录
01
继电保护概述
继电保护
继电保护知识一、基本概念：1，继电保护：泛指继电保护技术或由各种继电保护装置组成的继电保护系统。
2，继电保护装置：指能反应电力系统中电气元件发生故障或不正常运行状态，并于断路器跳闸或发出信号的一种自动装置。
3，事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人生伤亡和电气设备的损坏。
4，近后备保护5，远后备保护6，一次和二次系统：一次系统：发电厂和变电所的电器主接线，是由高压电器设备通过连接线组成的系统称为一次系统。
一次设备对于运行可靠及检修方便要求甚高。
主要包括生产和转换电能的设备，接通或断开电路的设备，限制故障电流和防御过电压的电器，接地装置和载流导体5部分。
二次系统：二次系统是由二次设备组成的系统。
凡监视,控制，测量，以及起保护作用的设备，如测量表计，继电保护，控制和信号装置等，皆属于二次设备。
二、继电保护基本原理：1，单侧电源网络接线：——在电力系统正常运行时，每条线路上都流过由它宫殿的的负荷电流I f ,越靠近电源端的线路上负荷电流越大。
线路始端电压与电流之间的相位角决定于由它供电的负荷的功率因数和线路参数。
——在电力系统故障时，其状况图如上图（b)所示。
假定在线路B-C上发生了三相短路，则短路点的电压U d降低到零，从电源到短路点之间均将流过很大的短路电流I ,各变电所电压也将在不同程度上有很大降低，距短路点越近，电压降低越多。
2，双侧电源网络接线：——就电力系统中的任意元件来说，如上图所示，在正常运行时，在某一瞬间，负荷电流总是从一侧流入而从另一侧流出，如图（a)所示。
如果我们统一规定电流的正方向都是从母线流向线路，那么，A-B两侧电流大小相等，而相位相差180º。
当在线路A-B的范围以外（d1)短路时，如图（b)所示，由电源I所共给的短路电流I´d1流过线路A-B，此时A-B两侧的电流仍然是大小相等相位相反，其特征与正常情况相同。
继电保护的概念
继电保护的概念
继电保护是电力系统中一种保护装置，用于检测电力系统中的故障和异常情况，并通过电子继电器等设备发出信号，对故障电路进行断电或切除操作，以保护电力系统的安全稳定运行。
继电保护的主要功能包括以下几个方面：
1. 检测故障：继电保护能够检测电力系统中的各种故障，包括短路、过载、接地故障等，通过监测电流、电压、频率等参数，判断是否存在故障情况。
2. 定位故障：一旦检测到故障，继电保护能够迅速定位故障发生的地点，通过对电路的分区和测量数据进行比较分析，确定故障的位置。
3. 切除故障电路：继电保护在检测到故障后，会发出信号切除故障电路，以避免继续传导故障电流和进一步损害电力系统设备。
切除故障电路的方式可以是通过断路器切除电流，或者通过隔离开关切除电路。
4. 警报和报警：当发生故障或异常情况时，继电保护还可以发出警报和报警信号，通知运维人员及时采取措施，以保护电力系统的安全。
继电保护通过监测、判断和控制等手段，可以提高电力系统的可靠性、安全性和稳定性，有效保护电力设备和人员的安全，同时减少电力系统的故障和停电次数，
提高供电质量和供电可靠性。
五项继电保护技术常识范本
五项继电保护技术常识范本一、电流保护技术电流保护技术是电力系统中最基本、最重要的保护技术之一。
它可以通过检测电路中的异常电流来及时切断故障电路，保护设备的安全运行。
电流保护主要有过电流保护和零序保护两种类型。
过电流保护是指在电流超过设定值时切断电路，防止电流超载引发设备损坏和故障扩大。
过电流保护常用的继电器有过流继电器和差动继电器。
过流继电器根据不同的故障类型，分为短路保护和过负荷保护两种。
差动继电器主要用于保护发电机、变压器等大型设备，通过比较电流的差值来判断故障。
零序保护是指在电力系统的三相电流中有一相出现故障时，通过检测零序电流变化来判断故障位置，并切断故障电路，避免损坏其他设备。
零序保护常用的继电器有零序电流继电器和差动保护继电器。
零序电流继电器通过检测三相电流的不平衡来判断故障位置，差动保护继电器则通过比较零序电流和三相电流之间的差值来判断故障。
二、电压保护技术电压保护技术是保护电力系统中各类设备的电压稳定性和安全运行的关键手段。
它主要通过检测电压的变化来判断电力系统的故障情况，并及时采取措施保护设备。
电压保护主要有欠压保护和过压保护两种类型。
欠压保护是指在电压降低到设定值以下时，切断电路，防止设备过载和损坏。
欠压保护常用的继电器有欠压继电器和欠频继电器。
欠压继电器通过检测电压降低来触发保护动作，欠频继电器则通过检测电力系统的频率降低来触发保护。
过压保护是指在电压超过设定值时，切断电路，防止设备过载和损坏。
过压保护常用的继电器有过压继电器和过频继电器。
过压继电器通过检测电压上升来触发保护动作，过频继电器则通过检测电力系统的频率上升来触发保护。
三、差动保护技术差动保护技术是一种常用的继电保护技术，它可以通过比较电流差值来判断电力系统中的故障位置，并及时切断故障电路，保护设备的安全运行。
差动保护常用于保护发电机、变压器等大型设备。
差动保护继电器通常由两个或多个电流互感器和比较机构组成。
当系统中的电流通过互感器时，差动继电器会将互感器输出的电流进行比较，如果互感器输出的电流不平衡或超过设定值，则触发保护动作，并切断故障电路。
继电保护发展的五个阶段

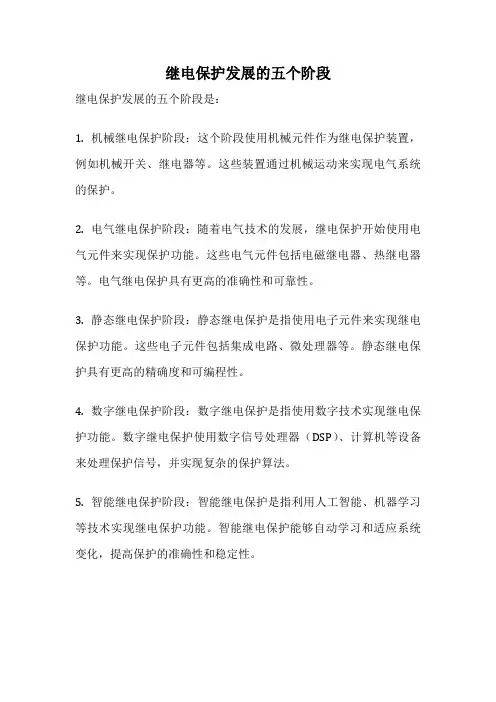

继电保护发展的五个阶段
继电保护发展的五个阶段是：
1. 机械继电保护阶段：这个阶段使用机械元件作为继电保护装置，例如机械开关、继电器等。
这些装置通过机械运动来实现电气系统的保护。
2. 电气继电保护阶段：随着电气技术的发展，继电保护开始使用电气元件来实现保护功能。
这些电气元件包括电磁继电器、热继电器等。
电气继电保护具有更高的准确性和可靠性。
3. 静态继电保护阶段：静态继电保护是指使用电子元件来实现继电保护功能。
这些电子元件包括集成电路、微处理器等。
静态继电保护具有更高的精确度和可编程性。
4. 数字继电保护阶段：数字继电保护是指使用数字技术实现继电保护功能。
数字继电保护使用数字信号处理器（DSP）、计算机等设备来处理保护信号，并实现复杂的保护算法。
5. 智能继电保护阶段：智能继电保护是指利用人工智能、机器学习等技术实现继电保护功能。
智能继电保护能够自动学习和适应系统变化，提高保护的准确性和稳定性。
继电保护种类
继电保护种类
继电保护是电力系统中常用的一种保护设备，用于监测电力系统中的异常情况并采取相应的措施保护电力设备和系统的安全运行。
根据其功能和应用范围，继电保护可分为多种类型，包括但不限于以下几种：
1. 过流保护：用于检测电力系统中的过电流情况，并根据设定的保护动作条件，通过继电器将故障电路切除，以防止电力设备过载、短路等故障的发生。
2. 跳闸保护：用于检测电力系统中的故障电流和故障状况，并通过控制开关将故障电路切除，以确保电力系统的安全运行。
3. 差动保护：用于检测电力系统中电流的差异，并根据设定的保护动作条件，切除故障电路，以防止电流差异引起的电力设备故障。
4. 距离保护：用于检测电力系统中电路的线路长度和电路故障的距离，并根据设定的保护动作条件，切断故障电路，以保护电力设备和电力系统的安全运行。
5. 频率保护：用于检测电力系统中电压和频率的异常情况，并根据设定的保护动作条件，切除故障电路，以恢复电力系统的正常运行。
6. 过压保护和欠压保护：用于检测电力系统中的过电压和欠电压情况，并根据设定的保护动作条件，切除故障电路，以防止
电力设备受到电压波动引起的故障。
7. 频率保护：用于检测电力系统中频率的异常情况，并采取相应的保护措施，以保护电力设备和电力系统的安全运行。
供电系统的继电保护
U opK = (0.6 ~ 0.7) U N kTV
2) 对于因为生产工艺或技术、安全旳要求不允许“长久”失电 后再自起动旳电动机，可装设动作电压为(50%~55%) UN、时 限为(5~10)s旳低电压保护。即
U opK =
(0.5 ~ 0.55) U N kTV
四、中性点非有效接地系统旳单相接地保护
所以，根据中性点非有效接地系统发生单相接地时旳特点，对供 电系统应该装设绝缘监测装置，必要时还装设零序电流保护。
1. 绝缘监视装置
其利用供电系统单相接地后出 现旳零序电压给出信号。在中性点 非有效接地旳供电系统中，只要本 级电压网络中发生单相接地故障， 则在同一电压等级旳全部母线上都 将出现数值较高旳零序电压。利用 这一特点，在变电所旳母线上一般 装设网络单相接地旳绝缘监视装置， 它利用接地后出现旳零序电压，带 延时动作于信号，表白本级电压网 络中出现了单相接地。
继电器2KA旳动作电流
I opK
=
k kx kTA I op
速断保护旳敏捷度
= 1 2875A = 47.9A ，取48A
60
ks
I (2)
=
k2min
Iop
=
3 4400 2 2875
= 1.325
三、低电压保护
1.低电压闭锁旳过电流保护
定时限过电流保护旳动作电流是按躲过最大负荷电流来整定旳， 在某些情况下可能满足不了敏捷度要求。为此，可采用低电压闭锁 旳过电流保护来提升其敏捷度。
定时限过电流保护旳缺陷是：继电器数目较多，接线比较复杂。在接近 电源处短路时，保护装置旳动作时间太长。
反时限过电流保护旳优点是：可采用交流操作，接线简朴，所用保护设 备数量少，所以这种方式简朴经济，在工厂供电系统中旳车间变电所和配电 线路上用得较多。
继电保护
零序电压分量的获取：
零序电流分量的获取：
一、零序电流Ⅰ段保护 1）躲开线路末端的最大零序电流。 2）躲开断路器三相不同时合闸的 (如果会误动， 靠延时 100ms 躲开) 3）躲开非全相运行的负荷电流。 (如果会误动， 一般退出运行) 二、零序电流Ⅱ段保护 与下一级线路的零序Ⅰ段电流定值进行配合。 三、零序电流Ⅲ段保护 躲过下一级线路出口相间短路所产生的最大不 平衡电流。
大电流的设备， 又称为主设备 。
一次接线图
二次设备~对一侧设备进行监察、控制、测量、调 节、保护的低压设备…
二次回路
原理接线图 展开接线图 安装接线图
图形符号
文字符号
二次回路读图知识
一、基本原理 首先应能正确区分被保护设备的状态：正常、 异常、故障。 然后根据不同状态采取不同的反应方式实现 对设备的保护。
动作电流 Iop=Krel · Ik.max
灵敏度
定时限过电流保护 限时电流速断保护
瞬时电流速断保护
故障点 短路电流（A） K1 K3
最大运行方式下三相短路 电流
1800
1200
550
最小运行方式下三相短路 电流
1300
1100
500
工作原理
1.方向性问题的提出； 2.方向过电流保护的时限特性 3.方向过电流保护的的组成
距离保护有什么优点？
纵联保护分类
纵联保护可以按照通道类型或动作原理进行分类。
1）通道类型：导引线
2）动作原理：比较方向
电力线载
微波
光纤
基尔霍夫电流定律（差电流）
寻找内部故障与其他工况（正常运行、外部故障的特征 区别和差 异 ——>提取判据，构成继电保护原理。
继电保护课件ppt
• 继电保护概述 • 继电保护装置 • 继电保护的配置与整定 • 继电保护技术的发展趋势 • 继电保护的故障处理与维护
01
继电保护概述
定义与作用
定义
继电保护是电力系统中的一种重 要保护装置，用于检测和切除电 力系统中的故障，保障电力系统 的安全稳定运行。
作用
继电保护能够快速、准确地检测 和切除故障，防止事故扩大，减 小停电范围，提高电力系统的稳 定性和可靠性。
决策支持
基于大数据技术的决策支持系统可以为电网的运行和管理 提供科学、准确的决策依据，提高电网的管理水平和运营 效率。
05
继电保护的故障处理与维护
继电保护故障的分类与处理方法
故障分类
根据故障的性质和发生部位，继电保 护故障可分为电源故障、线路故障和 元件故障等。
处理方法
针对不同类型的故障，应采取相应的 处理方法，如更换故障元件、修复损 坏线路或调整电源等。
执行元件
根据逻辑元件的指令，执 行相应的动作，如跳闸或 重合闸。
继电保护装置的原理
电流保护
基于电流的变化，当电流 超过设定值时，继电保护 装置动作，切除故障。
电压保护
基于电压的变化，当电压 低于或高于设定值时，继 电保护装置动作，切除故 障。
距离保护
基于阻抗的变化，当阻抗 超过设定值时，继电保护 装置动作，切除故障。
继电保护的原理
基于电流、电压、阻抗等电气量的变化，通过比较、逻辑运算等手段判断是否发生 故障。
利用故障时电气量的特征，如电流增大、电压降低等，通过比较和判别来检测故障 。
通过设置不同的保护区域和保护类型，实现选择性、速动性、灵敏性和可靠性等要 求。
继电保护的分类
继电保护的含义以及重要性
继电保护的含义以及重要性
1.继电爱护的含义
所谓继电爱护，指的是通过讨论电力系统的故障和或是有可能对正常运行产生危害的状况和隐患，并经过分析提出相应的解决方案。
之所以被称作继电爱护，是由于在操作中曾经主要使用带有触点的继电器来爱护电力系统及其元件以避开其损失。
继电爱护的基本目标是面对电力系统有可能发生的故障或特别工况，力争在最短的时间和最小的空间内，自动将故障源从整个电力系统中排解，从而做到最大程度地减轻或避开因设备的损坏或系统故障而对本地或相邻地区的正常供电产生不利影响。
也由于如此，继电爱护的难度和简单度比较高，该技术比较先进，对工作人员，设备的要求也相应较高。
但因其精彩的功能和作用，最近已被越来越广泛地应用在各个领域。
2.继电爱护自动化的重要性与作用
继电爱护自动化虽然是一种新兴技术，但其作用却已经得到了实践的检验。
首先，这种技术可以使得相关工作人员面对简单的电力系统或设备快速确定故障的位置和类型，并在肯定程度上可以对其检查和修复工作提高一些参考。
其次，这种技术能够很快地适应电力系统的运行，无论故障是否发生，电力系统都可以向继电爱护系统发送检修的指令或是申请，然后，继电爱护系统和工作人员就会可能发生的故障进行相关检测，然后经过系统地分析，提交行之有效的解决方案，
这对于继电爱护自动化系统的稳定运行提高了保障，即使消失了问题，也能在较短的时间内解决，将损失降到最低。
最终，一般状况下，在事故发生后，整个电力系统往往会执行错误的指令和动作，这将对系统造成进一步的损害，在这种状况下，继电爱护自动化系统能够分析故障缘由，为故障解决提出参考意见，避开电力系统患病更大的损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1继电保护装置：指能反映电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸后发出信号的一种自动装置。
2电力系统继电保护：泛指继电保护技术和由各种继电保护装置组成的继电保护系统，包括继电保护的原理设计、配置、整定、调试等技术，也包括有获取电量信息的电压、电流互感器二次回路，经过继电保护装置到断路器跳闸线圈的一整套具体设备，如果需要利用通信手段传送信息，还包括通信设备。
3电力系统继电保护的基本任务：（1）自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，摆正其他无故障部分迅速恢复正常运行。
（2）反映电气设备的不正常运行状态，病根据运行维护条件，而动作于发出信号或跳闸。
此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一般的延时，以免暂短的运行波动造成不必要的动作和干扰引起的误动。
4电力系统保护范围：每一套保护都有预先严格会顶的保护范围，只有在保护范围内发生故障，该保护才动作。
保护范围划分的基本原则是任一个元件的故障都能可靠地被切除并且造成停电范围最小，或地系统正常运行的影响最小。
一般借助于断路器实现保护范围的划分。
5 110KV及以上电压等级的电网，主要承担输电任务，形成多电源环网，采用中性点直接接地形式，其主保护一般为纵联保护担任，110KV以下电压等级的电网，主要承担供、配电任务，发生单相接地后为保证继续供电，中性点采用非直接接地方式；为了便于继电保护的整定配合和运行管理，通常采用双电源互为备用，正常时单侧电源供电的运行方式，其主保护一般由阶段式动作特性的电流保护担任。
1、利用每个电力元件在内部与外部短路时两侧电流相量的差别可以构成电流差动保护。
利用两侧电流相位的测别可以构成电流相位差动保护。
利用两侧功率方向的差别可以构成方向比较式纵联保护。
利用两侧测量阻抗的大小和方向等还可以构成其他原理的纵联保护。
利用某种通信通道同时比较背保护元件两侧正常运行于故障时电气量差异的保护为纵联保护。
3、保护装置拒动、保护回路中的其他环节损坏、断路器的拒动、工作电源不正常乃至消失等时又发生，造成主保护不能快速切除故障，这时需要后备保护来切除故障。
4、一般下级电力元件的后背保护安装在上级元件的断路器处，称为远后备保护。
5、对继电保护的基本要求1可靠性2选择性3速动性4灵敏性可靠性：包括安全性和信赖性，是对继电保护的最根本要求。
所谓安全性，是要求继电保护在不需要它动作时可靠不动作，即不发生误动作。
所谓信赖性，是要求继电保护在规定的保护范围内发生了应该动作的故障时可靠动作，即不发生拒绝动作。
选择性：继电保护的选择性是指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度的保证系统中无故障部分仍能继续安全运行。
它包括两种意思：一是只应由装在故障元件上的保护装置动作切除故障；二是要力争相邻元件的保护装置对它起后备保护作用。
1、110KV及以上电压等级的电网，主要承但输电任务，形成多电源环网，采用中性点直接接地方式。
其主保护一般为纵联保护担任，全线路上任一点故障度能快速切除。
110KV以下电压等级的电网，主要承担供配任务，发生单相接地时为保护继续供电，中性点采用非直接接地形式；为了便于继电保护的整定配合和运行管理，通常采用双电源互为备用，正常时单侧电源供电的运行方式，其主保护一般由阶段式动作特性的电流保护但任。
2、负载电流的大小，取决于用户符合的接入的多少。
负荷电流与供电电压之间的相位角就是通常所说的功率因数角，一般小于30度。
3、系统最大运行方式：在相同地点发生相同类型的短路时流过保护安装处的电流最大，对应的系统等值阻抗最小。
4、系统最小运行方式：在相同地点发生相同类型的短路时流过保护安装处的电流最小，对应的系统等值阻抗最大。
5、电流速断保护：对于反应于短路电流幅值增大而瞬间动作的电流保护6、限时电流速断保护：用来切除本线路上速断保护范围以外的故障，同是也能作为速断保护的后备保护。
7、过电流保护：指其启动电流按照躲开最大负荷电流来整定的电流保护，当电流的幅值超过最大负荷电流时启动。
过电流保护有两种：一种是保护启动出口动作时间是固定的的整定时间，成为定时限过电流保护；另一种是出口动作实践与过电流的倍数相关，电流越大，出口动作越大，称为反时限过电流保护。
8、电流速断保护、限时电流速断保护和过电流保护都是反应于电流升高而动作的保护。
区别：速断是按照躲开本线路末端的最大短路电流来整定；限时速断是按照躲开下级各相邻元件电流速断保护的最大动作范围来整定；而果冻按摩里保护则是按照躲开本元件最大负荷电流来整定。
9、常常将电流速断保护、限时电流速断保护和过电流保护组合在一起，构成阶段式电流保护。
三段式电流保护是仅利用相间短路后电流幅值增大的特征来区分故障与正常运行状态的，以动作电流的大小和动作时限的长短配合来实现有选择的切出故障。
10、电流保护的接线方式：是指白虎中的电流继电器与电压继电器之间的接线方式。
对相间短路的电流保护，根据电流互感器的安装条件，目前广泛使用的是三相星形接线和两相星形接线两种接线方式。
11、采用三相星形接线时，能够100%地保障只切除线路故障；采用两相星形接线，在两相接地短路组合中，只能保证有2/3的机会有选择性的切除后面的一条线路。
12、三星星形接线广泛用于发电机、变压器等大型贵重电气设备的保护中，廷尉他能提高保护动作的可靠性和灵敏性。
在中性点直接接地系统和中性点非直接接地系统中，两相星形接地被广泛用于相间短路的保护。
13、继电保护接线图一般可以用原理接线图和展开图两种形式来表示。
14、相间短路电流保护的正方向是电流由母线指向线路，分析可能误动的情况，都是在保护的反方向短路时可能出现。
15.短路功率方向，是从电源经由线路流向短路点，即短路功率的流动方向正是保护应该动作的方向，并且短路点两侧的保护需要按照单电源的配合方式整定配合，即可满足选择性要求。
16.方向性电流保护的特点：就是在原有电流保护的基础上增加一个功率方向判断元件，以保证在反方向故障时把保护闭锁使其不致误动作。
17具有方向性的过电流保护原理接线图主要有方向元件KW、电流元件KA、和时间原件KT组成。
18、功率方向继电器：用以判别功率方向或测定电流、电压间相位角的原件。
19、对继电保护中功率方向原件的基本要求：（1）应具有明确的方向性，即在正方向发生各种故障时能可靠动作，而在反方向故障时可靠不动作。
（2）正方向故障时有足够的灵敏度。
20、由于功率方向判别元件的主要任务是判断短路功率的方向，因此对其接线方式的要求（1正方形任何类型发的短路故障都能动作，而当反方向故障时不动作。
（2）故障以后加入继电器的电流和电压应尽量的大一些，并尽可能使电压电流的夹角接近于最大灵敏角，一边消除和减小方向原件的死区。
为了满足以上要求，功率方向继电器广泛采用的是90度接线方式。
21、当中性点直接接地系统中发生接地短路时，将出现很大的零序电流和电压，利用灵虚电压、电流来构成接地短路的保护，呗广泛应用于110KV及以上电压等级电网中。
22、零序电流是由在故障点施加的零序电压产生的，它经过线路、接地变压器的接地支路构成回路。
零序电流的正方向，仍然采用由母线流向线路为正。
而对零序电压的正方向，规定线路高于大地的电压为正。
23、零序电流的分布，主要取决于输电线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目和位置无关。
24、三相五柱式电流互感器，其一次侧绕组接成星形并将中性点接地，其二次侧绕组接成开口三角形。
25、中性点非直接接地系统：中性点不接地，中性点经消弧线圈接地，中性点经电阻接地等系统，26、接地选线装置：在单相接地时，一般只要求继电保护能选出发生接地的线路并及时发出信号，而不必跳闸；但当单相接地对人身设备的安全有危害时，则应动作于跳闸的保护装置27、非故障线路特点：非故障线路中的零序电流为线路本身的电容电流，电容性无功功率的方向为由母线流向线路。
28、故障线路的特点：故障线路的零序电流，其数值等于全系统非故障元件对地电容电流之总和，其电容性无功功率的方向为由线路流向母线，恰好与非故障线路的相反。
29、通常在中性点介入一个电感线圈，这样当单相接地时，在接地点就有一个电流分量的电流流过，此电流和原系统中的电容电流相抵消，可以减少流经故障点的电流，熄灭电弧。
成它为消弧线圈。
30、消弧线圈可以有完全补偿、欠补偿及过补偿三种补偿方式。
31、零序电流保护利用故障线路零序电流较非故障线路为大的特点来实现有选择性地发出信号和动作于跳闸。
6、距离保护是利用短路发生时电压、电流同时变化的特征，测量电压与电流的比值，该比值反应故障点到保护安装处的距离，如果短路点距离小于整定值则动作的保护。
7、通过判断故障方向，测量故障距离，判断出故障是否位于保护区内，从而决定是否要跳闸，实现线路保护。
距离保护可以通过测量短路阻抗的方法来测量和判断故障距离。
8、负荷阻抗的量值较大，其阻抗角为数值较小的功率因数角（一般功率因数不低于0.9，对应的阻抗角不大于25.8度）。
阻抗性质以电阻性为主。
9、短路阻抗的阻抗角就等于输电线路的阻抗角，数值较大（对于220KV及以上电压等级的线路，阻抗角一般不低于75度），阻抗性质为电感性为主。
10、在系统中性点直接接地系统中，发生单相接地短路时，故障电流在故障相与大地之间流通；两相接地短路时，故障电流在两个故障相与大地之间、以及两个故障相之间流通；两相短路是，故障电流在两个故障相之间流通；三相短路时，故障电流在三相之间流通。
11、故障电流流通的通路称为故障环路。
12、距离保护应采取用故障环路上的电压、电流间的关系作为判断故障距离的依据，而用非故障环路的电压、电流计算得到的距离大于保护安装处到短路点的距离。
13、为保护接地短路，取接地短路的故障环路为相-地故障环路，测量电压为保护安装处故障相对地电压，测量电流为带有零序电流补偿的故障相电流。
由它们算出测量阻抗能够准确反应单相接地故障、两相接地故障和三相接地短路情况下的故障距离，称为接地距离保护接线方式。
14、对于相间短路，故障环路为相—相故障环路，取测量电压为保护安装处两故障相得电压差，测量电流为两故障相得电流差，由它们算出的测量阻抗能够准确反应两相短路、三相短路和两相接地短路情况下的故障距离，称为相间距离保护接线方式。
15、距离保护的演示特性：距离保护1段为无延时的速动段；2段为带固定延时的速动段，固定时间一般为0.3~0.6s；3段延时需与相邻下级线路的2段或3段保护配合，在其延时的基础上再加一个延时极差Δt。
16、距离保护一般由启动、测量（阻抗继电器）、振荡闭锁、配合逻辑和出口等几部分组成。
17、在距离保护中，阻抗继电器的作用是在系统发生短路故障时，通过测量故障环路上的测量阻抗Zm，并将它与整定阻抗Zset相比较，以确定故障所处的区段，在保护范围内部故障时，给出动作信号。
