原子层沉积系统(ALD)操作保养规程
Picosun原子层沉积(ALD)产品手册说明书
Picosun产品手册ALD是未来工业发展趋势的可选方案原子层沉积(ALD)是目前最先进的镀膜和表面处理技术。
ALD可以制备多种材料的超薄薄膜，比如氧化物、氮化物、硫化物、碳化物、氟化物、金属甚至聚合物,并在几乎所有类型的衬底表面精确数字化和可重复的控制薄膜厚度、均匀性、成分及保形性。
ALD薄膜本质上是无针孔、无裂纹、无缺陷的。
ALD工艺在真空中相对低温下进行，能够应用于敏感表面。
ALD在现代半导体工业中起到了中流砥柱的作用。
采用ALD工艺制备的功能材料层能使集成电路（IC）组件不断小型化，带来更快、更可靠的计算，移动通信和数据传输和存储。
当今最先进的产品加工过程中都包含ALD工艺智能家庭及智能行业，更安全的汽车及其它交通工具，更快更简便的医疗诊断方式及可穿戴的健康监控器件都可以通过微尺度的传感器。
ALD在这些器件加工中是非常关键的技术。
使用ALD制备的LED照明更亮，寿命更长。
ALD精确的光学层拓展到更多的特殊光学应用中。
在医疗技术中，病人的安全性及人工植入部件的寿命通过ALD的生物兼容层获得提高。
新颖的靶向药物输运技术也用ALD开发出来。
ALD实现可持续发展的未来在可持续发展的未来，ALD薄膜可以提高太阳能电池板和燃料电池的性能。
新颖的高能量密度电池和能量收集装置都已使用ALD做超薄层。
采用ALD涂层的粉末载体展现了在低成本、环境友好型催化剂方面的潜力。
有价值的物品如贵金属首饰和纪念币可以通过ALD工艺起抗老化、抗暗色化、抗变污的作用。
在钟表与珠宝行业，充满活力和金属色调并具有光泽性、色彩性的ALD薄膜在无毒，非过敏性，并节省材料的方式下带来全新的视觉效果。
Picosun提供经生产线验证的ALD解决方案今天，世界上许多最大的微电子和集成电路（IC）制造企业都选择Picosun的ALD来生产他们最先进的产品。
在IC领域之外，我们的工业ALD技术也在全球铸币业、制表业、医疗植入、能源及固态照明行业被广泛使用。

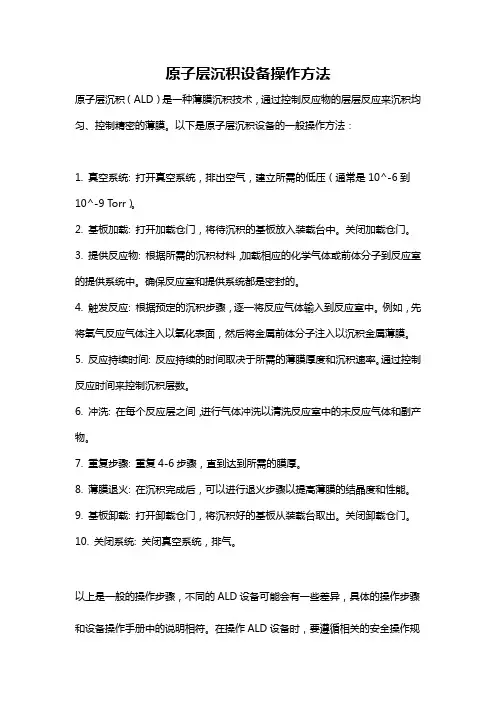

原子层沉积设备操作方法
原子层沉积设备操作方法
原子层沉积（ALD）是一种薄膜沉积技术，通过控制反应物的层层反应来沉积均匀、控制精密的薄膜。
以下是原子层沉积设备的一般操作方法：
1. 真空系统: 打开真空系统，排出空气，建立所需的低压（通常是10^-6到10^-9 Torr）。
2. 基板加载: 打开加载仓门，将待沉积的基板放入装载台中。
关闭加载仓门。
3. 提供反应物: 根据所需的沉积材料，加载相应的化学气体或前体分子到反应室的提供系统中。
确保反应室和提供系统都是密封的。
4. 触发反应: 根据预定的沉积步骤，逐一将反应气体输入到反应室中。
例如，先将氧气反应气体注入以氧化表面，然后将金属前体分子注入以沉积金属薄膜。
5. 反应持续时间: 反应持续的时间取决于所需的薄膜厚度和沉积速率。
通过控制反应时间来控制沉积层数。
6. 冲洗: 在每个反应层之间，进行气体冲洗以清洗反应室中的未反应气体和副产物。
7. 重复步骤: 重复4-6步骤，直到达到所需的膜厚。
8. 薄膜退火: 在沉积完成后，可以进行退火步骤以提高薄膜的结晶度和性能。
9. 基板卸载: 打开卸载仓门，将沉积好的基板从装载台取出。
关闭卸载仓门。
10. 关闭系统: 关闭真空系统，排气。
以上是一般的操作步骤，不同的ALD设备可能会有一些差异，具体的操作步骤和设备操作手册中的说明相符。
在操作ALD设备时，要遵循相关的安全操作规
程，并严格控制操作参数以确保薄膜的沉积质量和一致性。

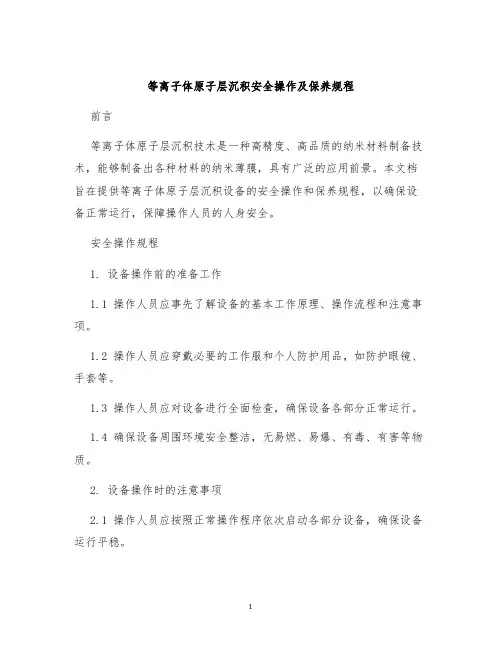

等离子体原子层沉积安全操作及保养规程
等离子体原子层沉积安全操作及保养规程前言等离子体原子层沉积技术是一种高精度、高品质的纳米材料制备技术，能够制备出各种材料的纳米薄膜，具有广泛的应用前景。
本文档旨在提供等离子体原子层沉积设备的安全操作和保养规程，以确保设备正常运行，保障操作人员的人身安全。
安全操作规程1. 设备操作前的准备工作1.1 操作人员应事先了解设备的基本工作原理、操作流程和注意事项。
1.2 操作人员应穿戴必要的工作服和个人防护用品，如防护眼镜、手套等。
1.3 操作人员应对设备进行全面检查，确保设备各部分正常运行。
1.4 确保设备周围环境安全整洁，无易燃、易爆、有毒、有害等物质。
2. 设备操作时的注意事项2.1 操作人员应按照正常操作程序依次启动各部分设备，确保设备运行平稳。
2.2 等离子体原子层沉积设备在高真空下工作，操作人员应严格按照设备说明书中的程序进行操作，禁止随意打开设备的各种门窗。
2.3 在加样、清洗、维护等操作时，应先将设备通电关闭，待设备压力正常后方可进行操作。
2.4 禁止将未经处理的样品或化学试剂直接放入设备中。
2.5 禁止在不明确原因的情况下拆卸各部分设备。
2.6 禁止随意开启高真空消防气体或制冷剂。
3. 紧急情况处理3.1 发生紧急情况时，应立即关闭设备电源，采取紧急措施，并及时向专业人员汇报。
3.2 当设备发生气体泄漏或高温过高等异常情况时，应及时排除故障或叫来专业人员处理。
保养规程1. 设备日常清洁1.1 设备使用结束后，应使用气体捕集器收集残余气体，使用真空泵排出设备内的气体。
1.2 定期检查设备的仪器接口、泵、机械装置等部分，清除油污和杂物。
特别是气体推进管道、计量玻璃一定要清洗干净。
1.3 设备运行一段时间后需要清洗，清洗前需进行表面处理、拆卸开关和管道、清洗腔体内壁等步骤。
2. 设备保养2.1 定期检查设备有无损坏、气密性是否变差等。
如有异常，应及时保养。
2.2 润滑机器轴、齿轮和轴套，如有机械转动不灵活或噪音增大等情况需及时清理和更换。
ALD操作规程范文
ALD操作规程范文一、目的ALD（Atomic Layer Deposition）是一种化学气相沉积技术，它能够通过建立并控制表面基元的自限制化学反应，形成具有单分子层厚度的薄膜。
本操作规程旨在确保安全、高效地进行ALD操作，以保证成功沉积所需的薄膜。
二、操作前准备1.确认设备和仪器的状态正常，包括气路、真空系统、加热系统和控制系统等。
2.准备好所需的物质和试剂，并按照操作手册严格按比例配制。
3.准备好个人防护装备，包括防护眼镜、手套、实验服和防护面罩等。
三、实验操作步骤1.打开主电源，启动设备，并将相关参数设定为预先确定的数值。
2.进行设备的抽真空操作，将环境中的气体和杂质排除。
3.打开需要使用的气瓶，并使用气体流量计控制相应气体的流量。
4.将样品放置在夹具中，并按照预先设定的制备工艺参数进行样品夹具与设备的连接。
5.调整样品的温度，使其达到预设的沉积温度，并保持一段时间使其稳定。
6.通过气体流量控制器调节反应室中的气体流量，并确保反应物气体的需求满足。
7.按照设备要求，设定所需的反应时间。
8.通过检测仪器和设备的监控系统，实时监测和管理反应过程中的温度、流量和压力等关键参数。
9.反应结束后，打开气体进入和排放开关，并关闭所有气阀，排空反应室。
10.关闭真空泵，并断开夹具和设备的连接。
11.将样品取出，并进行相关检测和分析。
如果需要进行后续处理，按照设备要求进行操作。
四、操作中的安全注意事项1.在操作前要求人员进行安全培训，并清楚理解操作规程和设备操作手册。
2.在操作中要佩戴个人防护装备，并保持设备周围的清洁和整洁。
3.严禁将不适宜的物质或试剂放入设备中，并定期检查和保养设备。
4.在操作过程中，注意避免摔倒、碰撞和溅洒等意外事故。
5.禁止在设备周围吸烟和使用易燃、易爆物品。
6.在操作结束后，及时关闭设备和相关气源，并保持设备清洁。
7.如发生设备故障、气体泄漏或其他安全问题，应立即停止操作，采取相应的应急措施，并向相关负责人报告。
原子层沉积氧化铝
原子层沉积氧化铝概述原子层沉积（Atomic Layer Deposition，ALD）是一种先进的薄膜沉积技术，其基本原理是通过交替的表面反应从而在基底上沉积出一层原子级的薄膜。
而氧化铝是一种常见的薄膜材料，具有优异的电学和物理性能，在微电子器件、透明导电膜、陶瓷涂层等领域得到广泛应用。
本文将详细探讨原子层沉积氧化铝的工艺、特点及应用。
二级标题1：ALD的工艺过程原子层沉积是一种自组装的薄膜制备方法，其工艺流程通常包括以下几个步骤：1.表面清洁：将基底表面进行清洗，去除杂质和氧化物，以确保薄膜沉积的质量。
2.前驱体吸附：将一种前驱体分子引入反应腔室中，使其吸附在基底表面。
3.反应：引入另一种反应物分子与吸附在基底表面的前驱体发生反应，生成薄膜的一层。
4.清洗：将反应腔室中的副产物和未反应的废气排除，准备进行下一层的沉积。
通过反复循环以上步骤，可以逐层沉积出原子级的薄膜。
二级标题2：氧化铝的特性氧化铝（Aluminum Oxide，Al2O3）是一种常见的无机化合物，具有许多独特的特性：1.高绝缘性：氧化铝在室温下具有很高的绝缘性能，可有效隔离导体和非导体之间的电荷传递。
2.耐热性：氧化铝具有良好的耐高温性能，能够在高温环境下稳定工作。
3.耐化学性：氧化铝对酸、碱等化学物质具有较好的稳定性，不易被腐蚀。
4.透明性：在某些波长范围内，氧化铝具有较高的透明度，可作为透明导电膜材料使用。
二级标题3：原子层沉积氧化铝的应用原子层沉积氧化铝薄膜具有广泛的应用前景，在以下领域得到了成功的应用：三级标题1：微电子器件原子层沉积的氧化铝可作为微电子器件中的电介质层或隔离层使用，具有以下优点：•高介电常数：氧化铝的介电常数较高，能够增强器件的电容效应，提高电子元件的性能。
•优异的界面特性：原子层沉积技术可以在基底表面形成非常平整且致密的氧化铝薄膜，与其他材料之间的界面接触良好，减小了电阻和电容的损失。
三级标题2：透明导电膜氧化铝在一定的条件下具有较高的透明度和导电性能，可用于制备透明导电材料，广泛应用于平板显示器、太阳能电池等领域。
原子层沉积系统(ALD)设备安全操作规程
原子层沉积系统(ALD)设备安全操作规程ALD（Atomic Layer Deposition）是一种基于原子分子层沉积的表面处理技术，它可以实现对微小尺寸物体的高精度表面涂层。
ALD设备的使用需要严格遵守安全操作规程，以保护使用者的健康和设备的性能。
本规程旨在确保使用者掌握正确的操作方法，预防意外事故的发生。
环境和人员要求环境要求•ALD设备使用环境应该符合防爆、防静电等标准。
•禁止在有易燃易爆气体、液体或粉尘等物质存在的环境下使用ALD设备。
•ALD设备使用的房间应该有良好的通风系统，确保空气流通畅通。
•在ALD设备使用的房间内，禁止吸烟、喝饮料等操作。
人员要求•ALD设备只能由经过培训、持有相应岗位证书的人员进行操作。
•操作人员应该着戴适合的防静电工作服、手套、口罩、安全鞋等防护用品，以保护自己的健康安全。
•操作人员应该仔细阅读使用手册，并按照手册要求正确操作设备。
•初次使用ALD设备前，操作人员应该接受一定的培训，并由专业技术人员在场指导，确保工作安全。
设备操作要点开机准备•确保ALD设备的冷却水、氮气等供应设备正常工作，确保设备有足够的工作介质和冷却条件。
•开机前，检查氧化物的进气阀、氢气进气阀、真空泵、印记机等设备是否处于正确位置并关闭。
•将气体瓶的散热器与系统左侧临近的夹板上的散热器焊接进行涂层•操作人员应该正确设置ALD设备所需制定的工艺参数，如温度、时间、流量等，确保设备能够正常工作。
•在进行任何设备操作之前，操作人员应当先关闭真空泵进气阀，等待5-10分钟，接着打开进气阀让气体充满反应室。
•将衬底放置相应的工位上，并进行防冷凝夹，防止杂质污染•经过操作台开氧化物前进气阀，至少5s后关闭，使氧化物内置底清扫•经过操作台开氢气前进气阀，至少5s后关闭，使杂质清扫•依照系统上的菜单操作设备进行涂层、印记操作，并在使用过程中及时检查和记录处理结果。
•完成ALD设备的使用后，应当停止设备的加热、真空泵、水冷等操作，关闭设备。
ALD（AtomicLayerDeposition）原子层沉积设备
ALD（AtomicLayerDeposition）原⼦层沉积设备原⼦层沉积ALD（Atomic Layer Deposition）设备介绍本公司原⼦层沉积ALD（Atomic Layer Deposition）设备及沉积技术来源于北京印刷学院陈强教授及其科研团队在ALD⽅⾯研究的多年成果。
该科研团队与多个⾼校和科研院所联合开发多种类型原⼦层沉积设备和镀膜⼯艺研究，并为企业提供原⼦层沉积设备⼯艺调试和样品处理等。
原⼦层沉积系统是制备⾼性能致密薄膜的重要⼿段，具有良好的台阶覆盖率和精确的膜厚控制能⼒，主要⽤于燃料电池催化剂，氮化物，氧化物薄膜等沉积。
⼯作原理:原⼦层沉积通过前驱体A与基体表⾯的饱和化学吸附和反应⽣成第⼀层原⼦层，然后通过吹扫排除剩余前驱体A，之后通⼊前驱体B再次饱和化学吸附到基体表⾯并与前驱体A发⽣化学反应⽣成另⼀层预沉积物质，其副产品与多余前驱体B通过吹扫排出。
此过程依次循环反复获得沉积薄膜，并通过反应循环次数精确控制膜厚。
⽬前原⼦层沉积系统ALD system（Atomic Layer Deposition System）系列设备包括以下4种：●Thermal ALD （Thermal Atomic Layer Deposition System）传统热原⼦层沉积系统；●PE-ALD（Plasma Enhanced Atomic Layer Deposition System）等离⼦增强原⼦层沉积系统；●Roll to Roll ALD （Roll to Roll Atomic Layer Deposition System）辊对辊式原⼦层沉积；●ALD for particle/powder颗粒/粉末样品的原⼦层沉积；Thermal ALD （Thermal Atomic Layer Deposition System）传统热原⼦层沉积系统基⽚尺⼨：6英⼨、8英⼨、12英⼨；加热温度：25℃～400℃（可选配更⾼温度）；薄膜不均匀性：< ± 2 % (1δ)前驱体数：4路（可选配6路）；源瓶加热温度：25℃～200℃，控制精度±0.1℃；ALD阀：Swagelok快速⾼温ALD专⽤阀；本底真空：< 2x10-1Pa，进⼝防腐泵；控制系统：配备控制电脑，全⾃动电脑控制，⾃动⼯艺控制软件；或选择触摸屏系统控制。
ald设备工作手册
ald设备工作手册《ALD设备工作手册》是一本详细介绍ALD（Atomic Layer Deposition，原子层沉积）设备操作和工作原理的手册。
ALD是一种薄膜沉积技术，通过逐层沉积原子或分子来形成高质量、均匀厚度的薄膜。
以下是对该手册的多角度全面回答。
首先，该手册可能会包含ALD设备的基本介绍，包括设备的外观、主要组成部分和功能。
它可能会详细描述设备的结构和工作原理，以及其中涉及的关键组件和技术。
这些组件可能包括反应室、前驱体供应系统、载体、真空系统、温度控制系统等。
手册可能会解释这些组件的作用和工作原理，以及它们如何协同工作来实现ALD过程。
其次，手册可能会介绍ALD过程的基本步骤和参数设置。
这些步骤可能包括前驱体吸附、表面反应、后处理等。
手册可能会详细说明每个步骤的操作方法、时间和温度要求，以及如何选择合适的前驱体和反应条件来获得所需的薄膜性质。
此外，手册可能还会讨论如何调整ALD过程中的其他参数，如气体流量、压力、反应时间等，以优化薄膜的生长速率、均匀性和质量。
此外，手册可能会涉及到ALD薄膜的特性和应用。
它可能会介绍不同材料的ALD薄膜的特性，包括其化学、物理和电学性质。
手册可能还会讨论ALD薄膜在不同领域的应用，如微电子器件、太阳能电池、传感器、光学涂层等。
它可能会提供一些实际应用案例，以帮助读者更好地理解ALD技术的潜力和优势。
除了操作和应用方面，手册可能还会涉及到ALD设备的维护和故障排除。
它可能会提供一些常见故障的解决方法和维护建议，以确保设备的正常运行和长寿命。
手册可能会介绍一些常见的维护任务，如清洁反应室、更换耗材等，并提供相应的操作步骤和注意事项。
最后，手册可能会包含一些附录，如常用术语解释、常见问题解答、参考文献等，以帮助读者更好地理解和应用ALD技术。
总结起来，《ALD设备工作手册》可能会包含ALD设备的介绍、工作原理、操作步骤、参数设置、薄膜特性和应用、设备维护等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原子层沉积系统(ALD)操作保养规程
背景
原子层沉积系统(ALD)是一种重要的薄膜沉积技术，可用于电子器件、光学器件、能源材料等领域。
本文旨在介绍ALD系统的操作保养
规程，以确保系统正常运行和批量样品的高质量沉积。
操作保养流程
1. 系统启动
1.1 打开真空泵控制电源，并将压力计V1管道接到真空泵上.
1.2 打开系统电源，按下开关，并在电脑上打开ALD程序。
1.3 等待5-10分钟，让系统升温并达到标准工作温度。
2. 样品装载
2.1 准备好清洁的样品，并将其放置在样品托盘上，注意不要有杂
质和污渍。
2.2 打开气路阀门，通过N2（或Ar）气体将样品传输到ALD反应
室中。
2.3 根据需要调整样品位置和数量，将反应室密封。
3. ALD循环沉积
3.1 在ALD程序中选择需要的沉积循环次数、薄膜材料和沉积参数。
3.2 打开反应室内对应的气路阀门，并进入ALD循环沉积步骤。
3.3 沉积完毕后，停止反应，断开气路，并用N2（或Ar）气体将样品传输到样品架上。
4. 系统关机
4.1 关闭所有气路阀门，打开氮气干燥阀门，排出反应室内残余气体，并关闭干燥阀门。
4.2 从电脑上关闭ALD程序，打开对应的程序退出向导并保存系统日志记录。
4.3 关闭系统电源，并按顺序关闭压力计V1,真空泵。
5. 定期保养
5.1 定期检查阀门、管道、接口等部件，清洁积累的杂质和污渍。
5.2 根据使用时间和使用频率，更换使用寿命到期的部件和材料。
5.3 定期进行系统真空密封性测试，确保系统真空度符合标准。
注意事项
1.在操作和保养系统时，必须穿戴一次性手套和口罩，并按
照操作和保养规程指导进行操作。
2.在样品和反应室内部装置时，要避免有杂质和污渍，并用
适当的气体传输和清洁防止交叉污染。
3.在ALD循环沉积时，必须按照程序指导进行操作，并严格
控制气体流量和时间，以保证薄膜质量均匀和沉积速度符合标准。
4.在定期保养时，必须仔细检查系统部件和材料，及时更换
和修理，以确保系统长期稳定运行和获得高质量薄膜样品。
结语
以上就是原子层沉积系统(ALD)操作保养规程的详细介绍。
这些规
程对于系统操作和保养都是非常重要的，只有在按照规程指导进行操
作时，才能得到最佳的薄膜沉积效果，保证体系的稳定和薄膜的质量。
