地暖供回水温度的计算方法
推荐下载：地暖设计施工问题汇总
地暖设计施工问题汇总地暖设计施工问题汇总一、设计问题:1、低温热水地面辐射供暖系统户内加热管内水的流速控制范围:0.25m/s~0.5m/s （使水流能把空气带走，不让它浮升聚集）。
2、在分水器的总进水管与集水器的总出水管之间宜设旁通管，旁通管上应设置阀门（保证对供暖管路系统冲洗时水不流进加热管）。
3、民用采暖系统中的供水温度不应大于60度；供回水温差不能超过10度；水流量计算公式：0.86*负荷/供回水温差；供热管环路管长公司控制原则不能超过85米，基本不超过75米，且长度管差控制10米以内。
面积：房间名称主卧室次卧室起居室书房地面积15－208－1520－5010－15家具遮挡系数35－3040－2520－1515有效系数65－7060－7580－85854、低温热水地面辐射供暖系统的供、回水温度应由计算确定：①供回水温度较低，主要是从塑料管材的使用寿命等考虑的，一般供水温度取50度或55度。
②供水温度主要根据使用合理工况，例如管材使用温度等来确定。
回水温度则需要计算。
这里的计算其实也有很多经验数值。
5、测算上供下回或者下供上回的集中供暖的压力：①集中供暖怎样考虑压力够不够的问题：我认为做系统上时要进行水力计算，然后看看管道的压力损失是多大，如果大于锅炉房或城市管网能提供的压力就加泵②集中供暖的压力够不够涉及到设计时锅炉房循环水泵的扬程正确选择问题，通常是按照最不利环路考虑的。
各个分支路要进行水力平衡计算。
在局部分支路上加泵会破环系统的大平衡不提倡的。
6、计算地面辐射供暖系统热负荷时，高度附加：①用地板采暖的形式往外散热，这样就不用考虑空间问题，如果是散热器，他靠的是空间散热。
所以考虑高度附加。
②高度附加率，是基于房间高度大于4米时，由于竖向温度梯度的影响导致上部空间及维护结构的耗热量增大而打的附加系数。
对地面辐射供暖系统，地面温度一般高于室内空气温度，因此供暖热负荷计算时，可不考虑高度附加。
地暖供回水温度的计算方法
地暖供回水温度的计算方法1.舒适温度法：根据不同季节和不同房间的舒适温度要求，结合地暖系统的设计参数，计算出供回水温度。
一般来说，供水温度要高于舒适温度，而回水温度要低于舒适温度。
供回水温差的差异会影响地暖系统的能耗和舒适性。
例如，在冬季舒适温度为20-22摄氏度，可以采用供水温度为35-45摄氏度，回水温度为25-35摄氏度。
2.室内热负荷法：根据室内的热负荷计算结果，结合地暖系统的特性和性能参数，通过推算供回水温度来满足室内的热舒适需求。
室内热负荷的计算包括室内空气换气量、外墙的传热损失、窗户的热传递以及人体的代谢热等。
根据这些数据计算得出的地暖供回水温度一般相对比较准确。
3.经验法：根据工程师的经验和实际工程情况，结合地暖系统的设计参数和预期效果，快速估算出供回水温度。
这种方法的优点是简单、快速，适用于常见的住宅和商业项目。
但是，由于没有具体热负荷计算和舒适需求的依据，可能会存在一定的误差。
4.传热原理法：根据地暖系统中水的传热原理，计算供回水温度。
地暖系统通过地面散热来加热室内空气，因此需要考虑地暖管材料的导热性能、地板的传热系数以及供水量等参数。
通过这些参数的计算，可以推导出供回水温度，从而满足室内的舒适需求。
无论采用哪种方法，地暖供回水温度的计算都需要综合考虑室内的舒适需求、地暖系统的设计参数、室内热负荷和传热原理等因素。
此外，地暖系统的供回水温度还需要与供暖设备的性能和安全要求相匹配，确保系统的稳定运行和高效能耗。
因此，在确定地暖供回水温度时，建议寻求专业工程师的指导和设计。

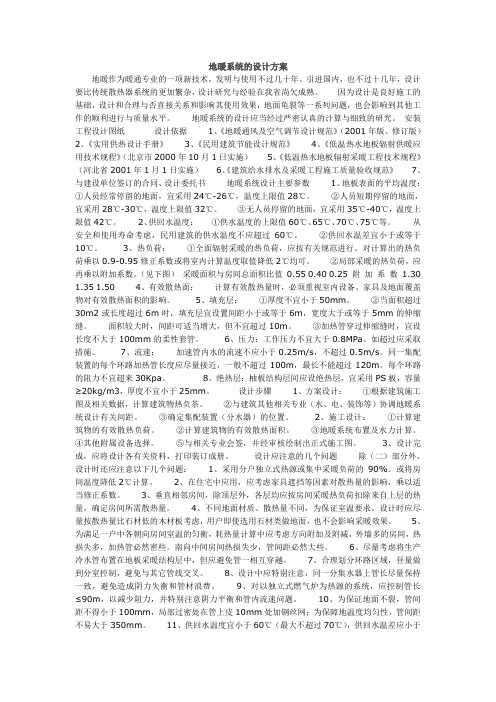

地暖系统设计的相关标准及数据
地暖系统的设计方案地暖作为暖通专业的一项新技术，发明与使用不过几十年。
引进国内，也不过十几年，设计要比传统散热器系统的更加繁杂，设计研究与经验在我省尚欠成熟。
因为设计是良好施工的基础，设计和合理与否直接关系和影响其使用效果，地面龟裂等一系列问题，也会影响到其他工作的顺利进行与质量水平。
地暖系统的设计应当经过严密认真的计算与细致的研究。
安装工程设计图纸设计依据1、《地暖通风及空气调节设计规范》（2001年版、修订版）2、《实用供热设计手册》3、《民用建筑节能设计规范》4、《低温热水地板辐射供暖应用技术规程》（北京市2000年10月1日实施）5、《低温热水地板辐射采暖工程技术规程》（河北省2001年1月1日实施）6、《建筑给水排水及采暖工程施工质量验收规范》7、与建设单位签订的合同、设计委托书地暖系统设计主要参数1、地板表面的平均温度：①人员经常停留的地面，宜采用24℃-26℃，温度上限值28℃。
②人员短期停留的地面，宜采用28℃-30℃，温度上限值32℃。
③无人员停留的地面，宜采用35℃-40℃，温度上限值42℃。
2、供回水温度；①供水温度的上限值60℃、65℃、70℃、75℃等。
从安全和使用寿命考虑，民用建筑的供水温度不应超过60℃。
②供回水温差宜小于或等于10℃。
3、热负荷：①全面辐射采暖的热负荷，应按有关规范进行。
对计算出的热负荷乘以0.9-0.95修正系数或将室内计算温度取值降低2℃均可。
②局部采暖的热负荷，应再乘以附加系数。
（见下图）采暖面积与房间总面积比值0.55 0.40 0.25 附加系数 1.30 1.35 1.50 4、有效散热面：计算有效散热量时，必须重视室内设备、家具及地面覆盖物对有效散热面积的影响。
5、填充层：①厚度不宜小于50mm。
②当面积超过30m2或长度超过6m时，填充层宜设置间距小于或等于6m，宽度大于或等于5mm的伸缩缝。
面积较大时，间距可适当增大，但不宜超过10m。
《地暖设计规范》word版
3.1.1 低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。
民用建筑供水温度宜采用35～50℃，供回水温差不宜大于10℃。
3.1.2 地表面平均温度计算值应符合表3.1.2的规定。
表3.1.2 地表面平均温度（℃）3.1.3 低温热水地面辐射供暖系统的工作压力，不应大于0.8MPa；当建筑物高度超过50m时，宜竖向分区设置。
3.1.4 无论采用何种热源，低温热水地面辐射供暖热媒的温度、流量和资用压差等参数，都应同热源系统相匹配；热源系统应设置相应的控制装置。
3.1.5 地面辐射供暖工程施工图设计文件的内容和深度, 应符合下列要求：1 施工图设计文件应以施工图纸为主,包括图纸目录、设计说明、加热管或发热电缆平面布置图、温控装置布置图及分水器、集水器、地面构造示意图等内容。
2 设计说明中应详细说明供暖室内外计算温度、热源及热媒参数、配电方案及电力负荷、加热管或发热电缆技术数据及规格；标明使用的具体条件如工作温度、工作压力或工作电压以及绝热材料的导热系数、密度、规格及厚度等；3 平面图中应绘出加热管或发热电缆的具体布置形式，标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。
采用发热电缆地面辐射供暖方式时，发热电缆的线功率不宜大于20W/m。
地面辐射供暖技术规程》设计部分摘录二：地面构造3.2 地面构造3.2.1 与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。
直接与室外空气相邻的楼板，必须设绝热层。
3.2.2 地面构造由楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面层组成，并应符合下列规定：1 当工程允许地面按双向散热进行设计时，各楼层间的楼板上部可不设绝热层。
2 对卫生间、洗衣间、浴室和游泳馆等潮湿房间，在填充层上部应设置隔离层。
3.2.3 面层宜采用热阻小于0.05㎡·K/W的材料。
3.2.4 当面层采用带龙骨的架空木地板时，加热管或发热电缆应敷设在木地板与龙骨之间的绝热层上，可不设置豆石混凝土填充层；发热电缆的线功率不宜大于10W/m；绝热层与地板间净空不宜小于30mm。
地暖热水量计算方法
地暖热水量计算方法案例:1、地暖面积100平方；2、热负荷指标为120w/m23、供、回水温差△ t: 6C。
(当然你也可以5C或者7C)条件都设定好了，开始计算… 这个100平方的采暖面积总的热负荷是：Q=100X 120=12000V( 12000J/S)水的比热是 C 4.2 x 1000J/(kg. C)高中时学了个公式：W=x CXA t以上公式中W就是热量，单位是J (焦)m是热水的质量，单位是kg这个公式告诉我们：m质量的水升高△ t温度需要多少热量W... 好了：看W与Q的关系，W的单位是J; Q的单位是瓦也就是J/S (焦每秒)Q=W/s那我们就这样推论：Q=W/s=(nX CXA t)/s=m/s x Cx^ t (s 是秒)Q:12000W(12000J/s)C: 4.2 x 1000J/(kg. C)△ t : 6C只有这个m/s是个未知数，m的单位是kg...那这个m/s单位就是Kg/s把已知的数据套到上面公式去…Q=m/sX CXA t :12000J/s=m/s x 4.2 x 1000J/(kg. C) x 6C那么m/s=0.48kg/s大家把m/s看成一个整体，m/s单位就是kg/s这不就是我们要算的流量吗？有的同学就要说了：我们说的流量不是：吨/小时（t/h ）么？千克每秒换算成吨每小时那就简单了…一个小时3600秒对吗？一吨水就是1000Kg水…0.48kg/s X 3600- 1000=1.728t/h （吨每小时）由上计算得：100平方地暖面积需要1.8t/h左右的热水流量由此卷貳亩出；料水誉、出水温宜S大，JI KSE呈起小；反之i磕超大•算出流呈来了我们怎么肆径毛7£忙也可以愷奉谡是把水琶或淤連坯迭挥芒的宜径…对備上養章得］加平右左右菽地產供律面雷,我和可収迭择DH25 （也就是一寸）的水誹糠阳期攻真，@ 氷干酉一一。
供暖供回水设计温度计算公式
供暖供回水设计温度计算公式
供暖系统的设计温度是根据建筑物的热损失和所需的室内温度来确定的。
一般来说，供暖系统的设计温度可以通过以下公式来计算：
设计温度 = 室内温度 + 室内与室外温差× 热损失系数。
其中，室内温度是指所需的室内温度，室内与室外温差是指在设计条件下室内与室外温度的差值，热损失系数是建筑物的热损失系数。
另外，供回水设计温度也需要考虑到供暖系统的热损失和室内温度的要求。
一般情况下，供回水设计温度可以通过以下公式来计算：
供回水设计温度 = 设计温度 + 管道和设备的热损失。
其中，设计温度是根据上述公式计算得到的设计温度，管道和设备的热损失是指供暖系统中管道和设备在输送热量过程中产生的热损失。
需要注意的是，以上公式中的参数需要根据具体的建筑物和供暖系统的情况进行调整和计算，以确保供暖系统的设计温度能够满足室内温度的要求并尽可能减少能源消耗。
集中供热换热站设计
榆林嘉园住宅小区热力站、换热站设计方案河北长城锅炉容器有限公司一、设计资料1、采暖面积126760平米高低区地暖（高区9612地暖，低区117148地暖）2、锅炉设备型号SZL10.5-1.0/115/70-AII 一台 SZL7.0-1.0/95/70-AII 一台 一用一备3、设计数据（1）供回水温度一级网供回水温度：t 1/t 2= 95/70℃; 二级网供回水温度：t g /t h =60/50℃;（2）管径及数量一级网管径及数量：DN400 30m 二级网管径及数量：a 、高区管径及数量：DN250 462mb 、低区管径及数量：DN450-250 462m DN450 224 m DN400 47 m DN350 171 m DN250 20 m(3)标高锅炉间标高：±0.000 换热站标高：-4.000 水泵间标高：-4.000 最远端用户标高：+2.5004、设计思路锅炉设备甲方已选定，二次网管径甲方已设计； 现需设计锅炉房部分附属设备及换热站内所有设备；供热站内选择两组各二台水—水换热器，单台换热能力占本区热负荷的70%，以便保证一台换热器故障情况下，另一台换热器能保障基本热负荷的要求，循环水泵在高低区各设三台，二用一备；补水泵在高低区各设二台，一用一备；全自动软水器及软水箱一套、一、二次网共用。
二、供热系统热负荷的计算1、热负荷的计算方法310-⨯⨯=F q Q f n式中 n Q —建筑物的供暖设计热负荷，KW ； f q —建筑物供暖面积热指标，2/W m ； F —建筑物的建筑面积，2m 。
注：1、本表摘自《城市热力网设计规范》CJ34-90,1990年版；2、热指标中已包括约5%的管网热损失在内。
从表2-1取fq =602/W m 。
可知供暖热负荷：高区： 310-⨯⨯=F q Q f n 高=60×9612×10-3=577KW 低区： 310-⨯⨯=F q Q f n 低=60×117148×10-3=7029KW即：总的供热面积为F=126760m 2，总的供暖热负荷Q n =7606KW 。
地暖计算
24.04117 1848.887 15.54744 Q=k*F*△t 341.2244
△t为地暖供回水平均温度
考虑附加系数1.3，地暖管长度
443.5917 （家具等物品的遮挡，详见规范）
△t为地暖供回水平均温度与室内设计温度之差
挡，详见规范）
采暖面积与房间 总面积比值
0.55
附 加 系 数 1.3
45 ℃ 35 ℃ 20 ℃ 0.25 m/s 1.28 w/(m2/k) 0.04 m 1.28 w/(m2/k) 0.03 m 1.1 w/(m2/k) 0.01 m 100 m2 40 4000 w 0.016 m 0.002 m 0.012
地表面平均温度 盘管内水与管壁的对流强制换热系数 传热系数k 地暖管长度
地暖设计需要输入的参数
Hale Waihona Puke 1 地暖进水温度 2 地暖出水温度 3 室内设计温度 4 地暖流速 5 地暖填充层传热系数 6 地暖填充层厚度 7 地暖找平层传热系数 8 地暖找平层厚度 9 地板砖或木地板传热系数 10 地板砖或木地板厚度 11 房间面积F 12 热指标 14 房间设计热负荷 15 地暖管外径 16 地暖管壁厚 17 地暖管内径
0.4 1.35
0.25 1.5
地暖最小水流量计算公式
地暖最小水流量计算公式
地暖最小水流量的计算公式是根据地暖系统的设计供热功率和水温差来确定的。
公式如下：
最小水流量=设计供热功率/ （4.18 *水的比热容*水温差）
其中，设计供热功率是根据地暖面积、温度要求和热传导系数等因素确定的，单位为千瓦；
水的比热容是指水在单位质量下吸收或放出的热量，通常为4.18 kJ/(kg·℃)；
水温差是地暖供回水温度差，一般为10℃。
公式的拓展：
上述公式适用于基本地暖系统。
在实际应用中，还需要考虑其他因素，比如水泵的额定能力和管道的阻力。
如果水泵的额定能力小于最小水流量，需要选择能够满足要求的更大功率的泵；如果管道的阻力过大，也需要适当调整水流量。
因此，在实际工程中，最小水流量
的计算需要综合考虑系统的各种因素，并根据具体情况进行调整。
另外，有些地暖系统可能采用不同的供暖方式，如地板供暖、散热板供暖等，其最小水流量的计算方法可能会稍有不同。
所以，在具体工程中，最好咨询专业的暖通设计人员。
地暖供回水温度标准
地暖供回水温度标准
一般进水温度标准是为80度，回水温度标准为60度。
此时，室内温度将在18度左右；不过，由于各地情况不同，相应的标准也会有所不同，但大多数居民区的供暖标准都是根据这一点制定的。
低温地板辐射供暖系统的供水和回水温度应通过计算确定，供水温度不应大于60℃。
民用建筑的供水温度应为35至50℃，供水和回水之间的温差不应超过10℃，低温热水地板辐射供暖系统的工作压力不应大于0.8Mpa；当建筑物高度超过50米时，应设置在垂直区域。
地暖如何区分进水和回水管？
看颜色
进水管与回水管在行业中的专业术语是分集水器。
在正常情况下，制造商会使用明亮的颜色来表示生产中的入口管和出口管。
红色阀门开关为入口管道开关，蓝色阀门开关为出口管道开关。
摸温度
从两根水管的热量来看，进水管一般是热的，另一根是回水管。
由于热水从进水管流入地暖管，在地暖循环后，通过回流管进入燃气壁挂炉进
行再加热，经过一段时间的水循环后再返回回流管，因此进水管的温度会高于回流管的温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地暖供回水温度的计算方法
默认分类2010-04-30 18:26:13 阅读17 评论0 字号：大中小订阅
在2009年9月24日举办的河北省第十七届暖通空调制冷学术年会上，河北荣丰工程设计咨询事务所暖通专业负责人苗建忠提出了这样的问题，目前建筑设计公司在设计民用建筑地暖时，供回水温度直接写50/40℃，导致客厅在300mm间距的情况下室内温度过高，房间过热，进而提出地暖供回水温度应进行计算，他认为供水温度控制在45℃以下比较合适。
同样之前在与河北玉民工程设计咨询事务所有限公司暖通专业负责人梁牧沟通时，她也提出地暖供回水温度应进行计算。
1、供回水温度计算方法
目前，建筑设计公司在设计说明中直接写的地暖供回水为50/40℃，来自于《地面辐射供暖技术规程》（JGJ 142-2004），即“供水温度不应超过60℃。
民用建筑供水温度宜采用35-50℃，供回水温差不宜大于10℃”。
如何进行供回水温度的计算，方法有很多，具有代表性的有：ASHRAE手册计算法、欧洲标准计算法和日本手册计算法三种，下面以欧洲标准(EN1264)来进行介绍。
为弥补室内的耗热量，需对采暖房间进行采暖。
地板表面的供热量q，取决于下列参数：加热管的间距T；加热管顶以上填充层的厚度su及其导热系数λE；地面覆盖层的热阻Rλ?B；加热管的外径D 等。
地板表面的供热量q的计算方法为以下公式：
q=B?αB?αTmT?αumu?αDmD?△θH
式中：
q-地板表面的供热量，W/m2；
B-常数，当管壁厚度sR=0.002m和管材的导热系数λR=0.35W/(m?K)时，B=6.7W/(m2?K)，否则应另行计算；
αB-地面填充层的影响因数，αB=f(λE，Rλ?B)，可按表一查取；
αT-管间距的影响因数，αT=f(Rλ?B)，可按表二查取；
αu-覆盖层的影响因数，αu=f(T，Rλ?B)，可按表三查取；
αD-管外径的影响因数，αD=f(T，Rλ?B)，可按表四查取；
mT-管间距影响因素的指数：mT=1-T/0.075(适用于0.050m≤T≤0.375m)，其中T-加热管的间距；
mu-覆盖层影响因素的指数：mu=100（0.045-su）(适用于su≥0.015m)，其中su-加热管上部构造层的厚度；
mD-管径影响因素的指数：mD=250(D-0.020)(适用于0.010m≤D≤0.030m)，其中D-加热管的外径；
△θH-热媒对数平均温度差，，其中θV-供水温度，℃；θR-回水温度，℃；θi-室内温度，℃。
通过以上公式可以看出地板表面的散热量若覆盖层、室内温度与管外径确定，仅与供回水温度与地暖间距有关。
地板表面的供热量经计算热负荷后可确定，供回水温度与地暖间距二者可互相计算。
计算出的地板表面的供热量应校核不超过地板表面规定的温度值。
2 供回水温度计算举例
假定客厅的盘管间距为最大值300mm，地板表面的供热量正好满足室内设计温度，试计算供回水温度。
已知条件：室内设计温度θi=18℃，加热管外径D=0.02m，加热管绑扎在钢丝网上，管顶至填充层上表面之间的厚度su=0.035m，填充层的导热系数λE=1.2 W/(m?K)，地面层热阻
Rλ?B=0.15(m2?K)/W，地暖管间距T=300mm。
笔者2008年所写的《低温热水地面辐射供暖系统加热管平均间距计算》一文中曾介绍住宅各房间的加热管平均间距计算方法，下面仅摘录客厅数据，见表五。
注：101表示一楼01房间，201表示二楼01房间，601表示六楼01房间，依次类推。
由q=B?αB?αTmT?αumu?αDmD?△θH
q取63.09W/m2；
B=6.7W/(m2?K)；
αB查表得0.491；
αT查表得1.134；
mT=1-T/0.075=1-0.03/0.075=0.6；
αu查表得1.021；
mu=100(0.045-su)=100(0.045-0.035)=1；
αD查表得1.039；
mD=250(D-0.020)=250(0.020-0.020)=0；
即
63.09=6.7×0.491×1.1340.6×1.0211×1.0390×△θH
得△θH=17.419
即供回水温差考虑10℃
得θV=40.90℃，θR=30.90℃
若客厅设计温度提高到20℃，热负荷增加为1739.36W，单位地面面积热负荷增加为67.94W/m2，经计算△θH=18.758，得θV=44.21℃，θR=34.21℃
由此看出如果室内设计温度提高2℃，在同样间距下供回水温度大约增加3℃。
3、结语
如果满足客厅在300mm间距下房间温度满足设计要求，而降低供回水温度。
由于供回水温度
降低会使其他房间加热管间距变密，地暖管长度增加，投资增加，因此地暖供回水温度应权衡考虑。
