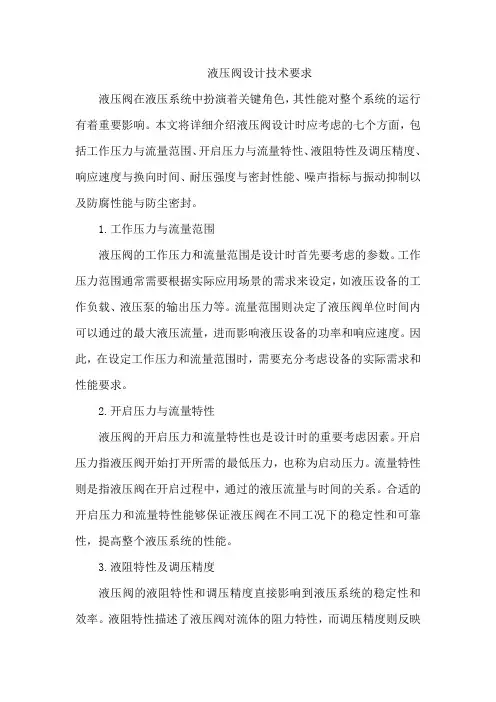

液压阀设计技术要求

液压阀设计技术要求液压阀在液压系统中扮演着关键角色,其性能对整个系统的运行有着重要影响。

本文将详细介绍液压阀设计时应考虑的七个方面,包括工作压力与流量范围、开启压力与流量特性、液阻特性及调压精度、响应速度与换向时间、耐压强度与密封性能、噪声指标与振动抑制以及防腐性能与防尘密封。

1.工作压力与流量范围液压阀的工作压力和流量范围是设计时首先要考虑的参数。

工作压力范围通常需要根据实际应用场景的需求来设定,如液压设备的工作负载、液压泵的输出压力等。

流量范围则决定了液压阀单位时间内可以通过的最大液压流量,进而影响液压设备的功率和响应速度。

因此,在设定工作压力和流量范围时,需要充分考虑设备的实际需求和性能要求。

2.开启压力与流量特性液压阀的开启压力和流量特性也是设计时的重要考虑因素。

开启压力指液压阀开始打开所需的最低压力,也称为启动压力。

流量特性则是指液压阀在开启过程中,通过的液压流量与时间的关系。

合适的开启压力和流量特性能够保证液压阀在不同工况下的稳定性和可靠性,提高整个液压系统的性能。

3.液阻特性及调压精度液压阀的液阻特性和调压精度直接影响到液压系统的稳定性和效率。

液阻特性描述了液压阀对流体的阻力特性,而调压精度则反映了液压阀能否将系统压力精确地控制在所需范围内。

因此,设计液压阀时需要优化液阻特性和调压精度,以减小流体通过阀时的压力损失,提高系统的稳定性和效率。

4.响应速度与换向时间液压阀的响应速度和换向时间是评价其性能的重要指标。

响应速度指液压阀对系统压力变化的响应速度,而换向时间则是指液压阀从一侧切换到另一侧所需的时间。

为了满足现代液压设备的快速响应和高效运行需求,设计液压阀时应优化响应速度和换向时间,以提高整个液压系统的响应性和效率。

5.耐压强度与密封性能耐压强度和密封性能是液压阀的关键性能指标。

耐压强度决定了液压阀在高压工况下的稳定性和可靠性,而密封性能则直接影响到液压系统的密封性和泄漏量。

因此,设计液压阀时应充分考虑耐压强度和密封性能的要求,以保证在高压工况下能够稳定运行,同时减少泄漏损失,提高系统的效率。

液压传动与气动技术习题库及参考答案

液压传动与气动技术习题库及参考答案

西安交通大学出版社液压传动与气动技术习题库及参考答案复习思考题一1-1.液压与气压传动系统由哪几部分组成? 各部分的作用是什么?答:由以下五部分组成:(1)动力装置(能源装置)。

动力装置是将电动机输出的机械能转换成流体的压力能的装置。

一般最常见的是液压泵或空气压缩机。

(2)执行装置。

执行装置是把流体的压力能转换成机械能的装置,一般指作直线运动的液(气)压缸、作回转运动的液(气)压马达等。

(3)控制调节装置。

控制调节装置是对液(气)压系统中流体的压力、流量和流动方向进行控制和调节的装置。

例如溢流阀、节流阀、换向阀等。

这些元件的不同组合组成了能完成不同功能的液(气)压系统控制或调节的装置。

(4)辅助装置。

辅助装置指除上述三部分以外的其他装置,例如油箱、过滤器、油管、贮气罐等。

它们对保证液(气)压系统正常工作起着重要的作用。

(5)传动介质。

传动解释是传递能量的流体,即液压油或压缩空气。

1-2.简述液压与气压传动有什么不同。

答:液压传动特点液压传动传递动力大,运动平稳,但液体黏性较大,流动过程中阻力损失大,因而不宜作远距离的传动和控制。

液压传动有油液污染,液体流动能量损失大,不能远程输送,对温度变化较敏感等问题强,在液压传动中称为压力。

液体的静压力具有两个重要特性:(1)液体静压力的方向总是作用面的内法线方向。

(2)静止液体内任一点的液体静压力在各个方向上都相等。

在密闭容器中由外力作用在液面上的压力可以等值地传递到液体内部的所有各点,这就是帕斯卡原理,或称为静压力传递原理。

2-3.试解释层流与紊流的物理区别。

答:在不同的初始和边界条件下,实际流体质点的运动会出现两种不同的运动状态,一种是所有流体质点作有规则的、互不掺混的运动,另一种是作无规则掺混的混杂运动。

前者称为层流状态,后者称为紊流状态。

2-4.流量连续性方程的本质是什么?其物理意义是什么?答:连续性方程q A v ρA v ρ==222111液体在管道中作稳定流动时,流过各截面的体积流量是相等的(即液流是连续的),或者说,在管道中流动的液体,其平均流速v 和通流截面面积A 成反比。

流体机械噪声及其控制

流体机械噪声及其控制

流体机械噪声及其控制
流体机械是指广泛应用于工矿企业的液压和气动系统。

下面分别对液压和气动系统中的噪声源加以介绍。

1.1.液压系统噪声。

噪声源。

当管道内流体流速足够高时,由于阀门的部分关闭,会在流体中形成气泡,气泡随压力的变化相继破裂,引起流体中无规则的压力波动,由此而产生的噪声叫空化噪声。

在流量大、压力高的管·中,几乎所有的节流阀门均能产生空化噪声,空化噪声频谱呈宽带,不但能沿管道顺流而下传播很远,它还能激发阀门或管道中可动部
件的固有振动,并通过这些部件作用于其它相邻部件传至管道表面,产生类似于金属相撞的有调噪声。

空化噪声的声功率与流速的七次方或八次方成正比。

为了降低阀门噪声,可以采用多级串接阀门,逐级降低流速。

(3)管·噪声。

管·噪声主要有以下几个来源:①流体流经管道时,由于湍
强。

等。

液压系统的建模与控制技术研究

液压系统的建模与控制技术研究

液压系统的建模与控制技术研究介绍液压系统是一种利用液体传递能量和控制流量的技术,具有结构紧凑、效率高、动态响应快等优点,在工业、农业、建筑等领域广泛应用。

液压系统的工作原理是通过压力油液的压力或流量控制执行器的运动,将机械能转化为液压能,再转化为负荷的机械能,从而完成各种动作。

液压系统的建模与控制技术是液压系统设计和应用的关键技术之一,它能够有效提高液压系统的性能和控制精度,降低能耗和振动噪声。

一、液压系统的建模液压系统的建模是指从系统结构和物理特性出发,利用数学模型描述系统的运动参数和控制规律,进而进行仿真分析和优化设计。

液压系统的建模需要考虑到以下几个方面。

1.系统结构液压系统的结构一般包括:液压源、执行元件、控制元件、传动路线和油路等部分。

为了建立液压系统的数学模型,必须对系统的结构进行清晰的描述和分析,包括各个部分之间的关系和功能。

2.系统特性液压系统的特性是指系统的动态响应、稳态性能、能量转换效率、温度、压力等方面的特征。

为了全面描述系统的特性,需要建立液压元件(如阀门、泵、液压缸等)的局部模型和系统整体模型。

3.动力学方程液压系统的动力学方程是建立数学模型的关键环节,它描述了系统中各个部分间的相互作用,反映了系统的行为规律。

液压系统的动力学方程一般包括动量守恒方程、连续性方程、状态方程等。

动量守恒方程描述了液体在系统中的运动状态和方向;连续性方程描述了流体在系统中的流量、速度、密度等变化;状态方程用于计算流体的压力和温度。

4.系统仿真液压系统的仿真是利用计算机模拟真实系统的一种手段,可以通过对系统运动状态和参数的仿真计算,验证系统设计的合理性和优化目标的实现性。

仿真过程中需要对数学模型进行离散化和数值求解,得到系统的动态响应、转换效率、功率消耗等信息。

二、液压系统的控制技术液压系统的控制技术是指利用各种控制元件和控制策略,实现对液压系统运动状态和负载的精确控制。

液压系统的控制技术需要考虑以下几个方面。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3
3.3降低或消除气穴振动与噪声的技术措施
3.1降低或消除机械振动与噪声的技术措施
降低或消除机械振动与噪声,通常采取的主要措施有: 3.1.1 使用低噪声电动机,并使用弹性联轴器,以减少该环节引起 的振动和噪声。 3.1.2 选择流量脉动小的泵,泵流量脉动由小到大分别是螺杆泵、 叶片泵、齿轮泵和柱塞泵。 3.1.3 尽量用液压集成块代替管道,以减少振动。 3.1.4 用蓄能器和橡胶软管减少由压力脉动引起的振动,蓄能器能 吸收10Hz以下的噪声,而高频噪声,用液压软管则十分有效。 3.1.5 用带有吸声材料的隔声罩,将液压泵罩上,也能有效地降低 噪声。
液压缸的机械振动与噪声
液压缸在快速换向、负载变化大等情况下会引起压力冲击, 产生波及到管道的机械振动,从而产生噪声。因此在设计系统时 一定要选择带缓冲装置的液压缸。为此除要求液压缸的设计要有 缓冲装置外,还可以在液压缸进油口处设置一小型蓄能器,吸收液 压缸换向时引起的油液脉动,减小噪声。
2.2流体振动与噪声分析
管路引起的振动与噪声
管路一般都是由外界因素引起振动和噪声的,如机械振动、 压力脉动等。另外,管路过细以及方向、截面变化大时,很容易产 生振动和噪声。管路的谐振噪声。管道的阻抗、结构尺寸和形 状等固有特性,决定了它本身的固有频率,一旦有外部因素的影响, 如压力脉动、机械振动以及由于阀或液压缸等的动作造成管中的 液体振荡使激励频率达到其固有频率时就会产生谐振,发出噪声。
液压泵的机械振动与噪声
对用1种液压泵来说,一般液压泵的噪声随液压功率的增加而 增加,而液压功率是由泵的输出压力p、每转排量q以及转速n这3 个参数所决定的。而引起机械振动与噪声的主要因素是转速,液 压泵转速的提高使泵的噪声增加比输出压力提高的作用要大得多。 为了使噪声最低,一般在选用液压泵时,在保证所需的功率和流量 的前提下,尽量选择转速低的液压泵(1000r/min-1200r/min),或使 用复合泵(并联和串联液压泵)和卸荷回路来降低噪声。
电动机引起的振动与噪声
电动机产生的噪声主要是指机械噪声、通风噪声和电磁噪声。 机械噪声包括转子不平衡引起的低频噪声,轴承有缺陷或安装不 合适而引起的高频噪声以及电动机支架与电动机之间共振所引起 的噪声。
联轴器引起的振动与噪声
液压泵传动轴不能承受径向力和轴向力,因此不允许在轴端 直接安装带轮、齿轮、链轮,通常用联轴器连接驱动轴和泵传动 轴。如因制造原因,泵与联轴器同轴度超差,装配时又存在偏差,则 随着泵的转速提高离心力加大联轴器变形,变形大又使离心力增 大,造成恶性循环,其结果产生振动与噪声,从而影响泵的使用寿 命。此外,还有如联轴器柱销松动未及时紧固、橡胶圈磨损未及 时更换等因素的影响。因此在安装时,同轴度应控制在最小范围 内。
LOGO
谢谢您的聆听
液压阀的流体振动与噪声
液压阀也是液压系统的1个噪声源。比较典型的是控制阀的气 穴作用产生气穴噪声。因为油液经节流孔口或阀口时,形成高速 射流,使其绝对压力下降而产生气穴噪声。其次,在喷流状态下产 生剪切流、紊流或涡流,由此产生高频噪声。 方向控制阀突然关闭或打开造成液压冲击也能引起振动和噪 声。为减少液压冲击噪声,可以增加阀口关闭时间,也可以设置蓄 能器吸收压力波动。溢流阀工作部分产生缺陷和磨损会发生1 种单音调尖叫声或“啸叫”。
2.3气穴引起的振动与噪声分析
液压系统运行中,在液压泵吸油口附近造成负压时,就会发生气 穴现象。这一气穴往往造成正常输油量的下降或流量和压力脉动。 在液压回路中,当压力油流过节流口或狭窄缝隙时,由于流速急剧 增加,其压力也会降低很多,有时也产生气穴现象,从而引起振动和 噪声。
造成气穴现象的原因主要有 以下几方面:
管路的流体振动与噪声
液压系统由于要适应不同工况的需要,需经常改变某些元件的 工作状态。例如阀的开启、泵的启动、系统的加载与卸荷或者外 载荷的变化等,在这些情况下液压系统原来的运动状态就将发生 瞬间的变化,由1个原先稳定的状态过渡到另1个新的稳定的状态。 然而,就在这个短暂的时间内,管道内部将产生冲击波。在一定条 件下,管道与泵或阀相结合,就会产生管道系统中油液的持续振动。 当管路长度刚好等于发生共振的管路长度时,系统就会产生强烈 的高频噪声。虽然由压力波产生的流速噪声不大,但由于压力波 引起的管道等结构振动发出的噪声则是不可忽视的。
液压泵的滤油器、进油管堵塞、液压油粘度过高, 易造成泵进油口处真空度过高,使空气渗入。
1 2
吸油管插入油箱油面太浅时,液压泵吸入的油液中 会含有很多空气泡。
3
吸油管接头处和泵传动轴密封处密封不严也能使泵 吸入空气。
3
降低或消除振动与噪声的措施
1
3.1降低或消除机械振动与噪声的技术措施
2
3.2降低或消除流体振动与噪声的技术措施
液压冲击产生的振动与噪声
在液压系统运行过程中,由于某种原因,会引起液体压力的突然 升高,其峰值高出正常压力好几倍,这种现象称为液压冲击。因为 液压管道为弹性体,所以液压冲击常伴有振动和噪声,甚至发生损 坏液压元件的事故,有时也会造成液压元件的误动作。 引起液压冲击的主要原因是:迅速关闭液流通道或液流迅速换 向时,液流速度大小或方向突然变化,就会形成液压系统的液压冲 击现象。液压系统中,冲击波、惯性力、截面增压效应、共振等 都可能是引起液压冲击的因素。液压冲击是以波的形式在液压油 中传播,据有关资料介绍,其传播速度与声速相同。
LOGO
液压系统振动与噪声控制技术
姓 名
龚建球
导 师
贺尚红
1 2 3 4
液压系统的常见问题——振动与噪声 液压系统振动与噪声源分析 降低或消除振动与噪声的措施 总结
1
液压系统的常见问题——振动与噪声
液压系统的振动与噪声是1个相当普遍的问题。近年来,随着液压技 术向高速、高压和大功率方面的发展,液压系统的噪声也日趋严重,并且 成为妨碍液压技术进一步发展的因素之一。长期处于异常振动的液压设 备必然会出现各种故障,导致液压装置难以正常工作,从而影响设备的性 能和液压元件的使用寿命,也影响人的身心健康。因此分析振动与噪声 产生的原因有助于采取有效的控制方法。液压系统的振动主要来自于机 械系统运动导致的振动、流体工作过程中产生的振动。振动是弹性物的 固有特性,振动会产生噪声,噪声源于振动,因此振动和噪声是液压系统 不可分割的两种物理现象。根据噪声产生的方式和传播所通过的介质, 液压系统的噪声可分为机械噪声、液体噪声和气体噪声。如何降低其振 动和噪声,是液压领域1个重要的研究课题。所以研究和分析液压系统振 动与噪声的成因,对降低或控制振动和噪声,并改善液压系统的性能有着 极其深远的意义。
2
液压系统振动与噪声源分析1 Nhomakorabea2.1机械振动与噪声分析
2
3
2.2流体振动与噪声分析
2.3气穴引起的振动与噪声分析
2.1机械振动与噪声分析
1
2 3 4 5
回转体不平衡引起的振动与噪声
电动机引起的振动与噪声
联轴器引起的振动与噪声
管路引起的振动与噪声
液压泵的机械振动与噪声 液压阀的机械振动与噪声
6
7
液压缸的机械振动与噪声
4
总结
振动与噪声对液压系统十分有害,应引起高度重视。噪 声的来源及传播比较复杂,既有机械噪声,又有流体噪声,就 目前而言,要完全消除和避免振动与噪声对液压系统造成 的危害是不可能的,也是不现实的。它不仅与元件结构和 制造精度有关,而且与系统设计、安装和使用维护都有密 切关系。但是正确认识振动与噪声的危害和产生的主要 途径,在液压系统设计和使用中尽可能采取有效的技术手 段加以防控,将其危害降到最低程度,是非常必要的。只要 认真创造条件做好减振、防振、隔振和降噪的措施,就能 有效地降低和防止振动与噪声的传播,最大限度地降低振 动与噪声对设备和人类的危害。
液压阀的机械振动与噪声
阀的选用或装配不当,也是产生噪声的一个重要方面。若阀 芯与阀孔装配不当,会产生振动与噪声,若过紧,则阀芯移动困难, 产生振动与噪声,若过松,则内泄严重,同样会产生振动与噪声。 因此,装配时要控制合适的间隙,以阀芯在阀孔内可以自由移动, 但不松不涩为度。其次,溢流阀的溢流压力与泵的额定压力一定 要匹配,否则会产生溢流噪声。另外,溢流阀的溢流压力由调压手 轮设定后,手轮要用锁紧螺母锁紧,如手轮松动则压力要产生变化, 引起噪声。在使用中,溢流阀的弹簧变形、油污堵塞阻尼孔、阀 体孔或阀芯椭圆等原因都会导致振动和压力波动,形成噪声,应 及时研磨修整或更换。
1 2 3 4
液压泵的流体振动与噪声
液压冲击产生的振动与噪声 液压阀的流体振动与噪声
管路的流体振动与噪声
液压泵的流体振动与噪声
液压泵的流体振动与噪声主要是由泵的压力、流量的周期 性变化以及气穴现象引起的。在液压泵的吸油和压油过程中,产 生周期性的压力和流量变化,形成压力脉动,从而引起液压振动,并 经出口向整个系统传播。同时液压回路的管道和阀类将液压泵 的压力反射,在回路中产生波动,使泵产生共振,发出噪声。对于压 力脉动的控制办法,设计时齿轮泵的齿轮模数尽量取小,齿数尽量 取多,卸荷槽的形状和尺寸要合理;柱塞泵的柱塞个数应为奇数,最 好为7个-9个,并在进、排油配流盘上对称开三角槽,以防柱塞泵 出现困油。 “困油”现象引起的噪声。液压泵在工作时一部分油液被围困 在两对轮齿所形成的封闭空腔之间,当其容积减少时会使被困油 液受挤压并从缝隙中挤出而产生很高的压力;而封闭容积的增大 又会造成局部的真空,使油液中溶解的气体分离,产生气穴现象,这 些都能产生强烈的噪声,这就是困油现象引起的振动与噪声。
2.1.6系统中应设置放气装置。 2.1.7采用上置式油箱、改善泵吸油阻力,排除系统空气,设置泄压 回路,延长阀的换向时间,使换向阀阀芯带缓冲锥度或切槽,采用滤 波器,加大管径等。 2.1.8在电动机、液压泵和液压阀的安装面上应设置防振胶垫。 泵站的电机与泵和油箱共用同一基础时,若电机在油箱的上部或 侧面,应在电机底座下安装减振器,可以避免电机因转子不平衡或 电机轴与泵轴不对中产生的振动传给油箱。 2.1.9选择高质量的液压元件,并注意元件与整个系统的匹配。 2.1.10在液压动力装置的出口,设置合适的消声器(消声器的长度 和内径的尺寸要合理),可有效地把执行元件入口的压力脉动减小。
