第1章飞剪机的发展1.1 国内外飞剪机的发展状况众所周知，飞剪机是中小型轧钢和连铸生产线上不可缺少的关键设备之一，也是机电气液一体化配套技术难度较高的设备。
飞剪机的合理选型、运行速度、剪切精度、自动化程度、操作维护及设备寿命等均直接影响着轧材成品的产量大小，成材率和定尺率的高低，也就是说直接影响着轧钢厂的生产效率和经济效益。
1.1.1 国外飞剪机的发展情况目前国外多采用两种比较先进的飞剪机型，一是采用离合器制动器，我们称作“连续——起停”制飞剪，另一种是电机直接起停制飞剪，两种飞剪各有其优点亦有其不足之处。
随着科学技术的不断发展，电控元器件水平的提高。
起停制飞剪将逐步代表着飞剪机的发展趋势。
连续——起停制飞剪机，整机分为传动装置和剪切装置两大部分。
传动装置部分是由直流电机带动，配置有飞轮连续高速运转；而剪切装置一般情况下是静止不转的。
两部分之间由一对快速响应的离合器制动器相连接和控制。
当需要剪切时，则制动器打开，离合器合上，传动装置通过离合器带动剪切装置运动并剪切；剪切完后离合器脱开制动器合上，将剪切装置制动停止到某一确定的待切位置上。
传动装置仍连续运转。
这种机型传动部分的转动惯量很大，剪切部分的转动惯量很小。
因此可以通过离合器制动器控制实现在小惯量下起动、制动，而在大惯量下进行剪切。
可以充分利用动力矩，提高速度，降低能耗。
起停制飞剪机，采用低惯量大扭矩直流电机，整机直接起动、剪切、制动，完成剪机的三个基本动作过程飞剪的传动部分和剪切部分做成一体，整个传动系统的转动惯量都很低，以便于实现整个传动系统频繁的起动制动。
这种飞剪一般处于静止状态，剪切时，电机直接拖动传动装置和剪切装置迅速起动剪切，而后立即制动．而且有些要求电机可反向爬行转动．将剪头准确地复位于某一待切位置因此，这种飞剪结构简单，维护保养方便，控制环节少，剪切精度较高。
连续——起停制飞剪与起停制飞剪相比较，前者适合高速频繁起动，后者结构简单，剪切精度高，并且在电控技术及元件过关的情况下，速度亦可达到或超过前者，因而更有发展前途。
冷轧滚筒式飞剪介绍及维护要点

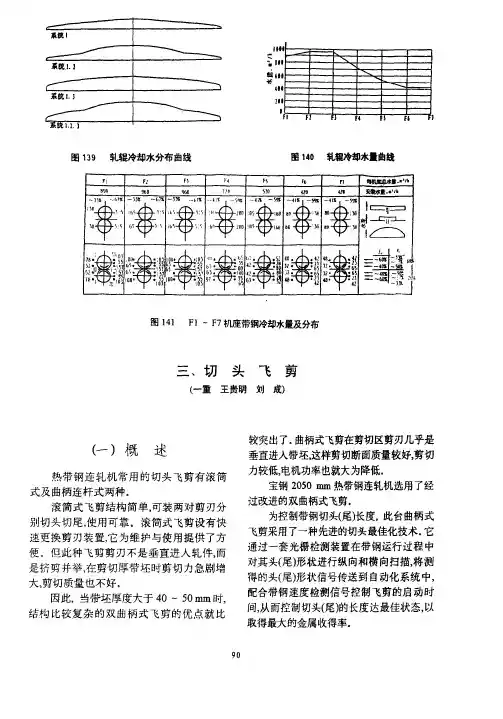

冷轧滚筒式飞剪介绍及维护要点王甲子【摘要】通过分析飞剪的典型结构,介绍了飞剪工作原理以及冷轧飞剪的应用概况和特点,经实践总结了飞剪的检修维护要点,该经验对飞剪检修有较大的参考作用.【期刊名称】《装备制造技术》【年(卷),期】2012(000)004【总页数】3页(P152-154)【关键词】冷轧;飞剪;工作原理;剪刃;间隙调节【作者】王甲子【作者单位】宝钢湛江钢铁有限公司,上海200941【正文语种】中文【中图分类】TG333.21随着轧制连续化、高速化、自动化程度的高度发展，滚筒式飞剪已经成为连续轧制生产线上不可或缺的重要设备，主要用于热轧及冷轧机组定尺、切头、切尾、切取试样以及进行事故处理等，其中冷轧带钢滚筒飞剪，一般布置在卷取机之前，切断带钢，用于分卷[1]。
作为酸轧联合连续生产线的关键设备，飞剪承担着在线剪切板带以便产品分卷卷取的任务。
酸轧机组产值高达50万元/h，飞剪能否正常运行，直接决定着整条生产线的能力是否正常发挥。
某钢厂1420酸轧机组在投产初期的1998年上半年，就频繁出现过飞剪不能正常剪断带钢现象，造成巨大的经济损失[2]。
因此,充分了解飞剪的结构及工作原理，总结其维护及检修经验，对维护生产正常运转，提高企业经济效益非常必要。
1 飞剪结构及工作原理分析1.1 典型结构分析冷轧滚筒式飞剪设备，国外主要以西马克公司及三菱日立技术为代表，国内则以西安重型机械研究所有限公司（以下简称西重所）技术较强。
西重所首次自行设计研发可与国外技术媲美的滚筒式飞剪设备，并成功应用于宝钢2030轧机及梅山钢铁冷轧产线。
以宝钢股份冷轧厂为例，其几条主力轧机所应用的飞剪，均覆盖了以上提及的各公司技术，如1730酸轧飞剪为西马克设备，不锈钢事业部1750轧机飞剪则为三菱日立产品，2030轧机及梅钢则为西重所自主研发的设备。
纵观几条机组轧机飞剪，均属于外耦滚筒式剪切机构，其典型结构简图如图1所示。
图1 飞剪结构简图1.传动马达2.上滚筒3.下滚筒4.间隙调节结构5.脉冲产生器6.间隙标盘7.间隙调节马达8.上下剪刀滚筒式飞剪，一般由飞剪本体、传动装置和设备润滑配管等3个部分组成，其机架与转毂合二为一，成为一个整体，不单设经常更换的成对转毂，结构简单，刚性大，剪切精度高。
