AutoCAD命令Filter的使用方法
CAD中的选择集过滤

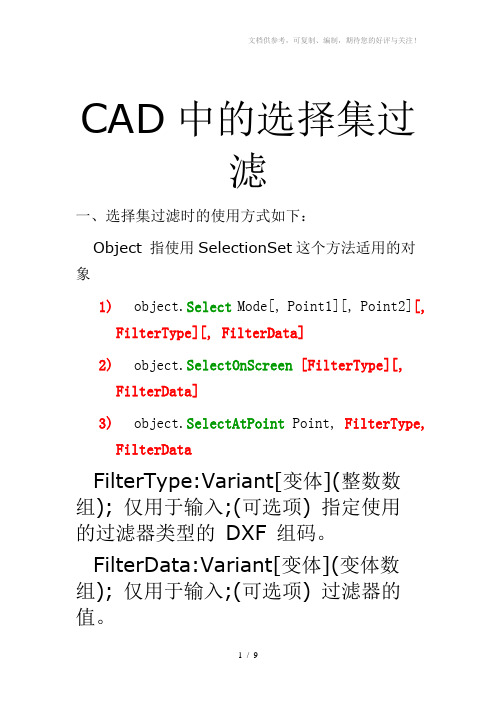

CAD中的选择集过
滤
一、选择集过滤时的使用方式如下：
Object 指使用SelectionSet这个方法适用的对
象
1)object.Select Mode[, Point1][, Point2][,
FilterType][, FilterData]
2)object.SelectOnScreen[FilterType][,
FilterData]
3)object.SelectAtPoint Point, FilterType,
FilterData
FilterType:Variant[变体](整数数组); 仅用于输入;(可选项) 指定使用
的过滤器类型的DXF 组码。
FilterData:Variant[变体](变体数组); 仅用于输入;(可选项) 过滤器的值。
二、DXF群组码共同群组码代码一览表
三、过滤群组方式
- FilterType (DXF 群组码) = -4
四、范例：
1、过滤条件为图元为MTEXT
图元是MTEXT
2、过滤条件为图元为CIRCLE或LINE
图元是CIRCLE OR图元是LINE
3、过滤条件为图元在DIM 图层(LAYER)中的CIRCLE 或LINE
(图元是CIRCLE OR图元是LINE) AND图层位于DIM层
4、过滤的条件为图元为CIRCLE或LINE但图层(LAYER)不属于DIM层
(图元是CIRCLE OR图元是LINE) AND NOT(图层位于DIM层)。
autofilter用法
autofilter用法
AutoFilter 是 Excel 中的一种功能，用于快速筛选和显示工作表中的数据。
它可以按条件、文本、颜色等方式筛选数据，以便快速找到所需的数据。
以下是AutoFilter的使用步骤：
1. 在要筛选数据的工作表上选择包含数据的区域.
2. 单击“数据”选项卡中的“筛选”按钮，在下拉菜单中选择“AutoFilter”。
3. 在每列标题行的右侧，单击筛选器箭头来打开筛选菜单，可选择按条件、文本、数字、日期等方式进行筛选。
4. 在筛选窗口中选择一个或多个条件，也可以自定义条件，然后单击“确定”按钮。
5. 运用筛选条件后，只有符合条件的数据才会显示出来，不符合条件的数据将被隐藏。
6. 若要取消筛选条件，再次单击筛选器箭头，然后选择“全部显示”。
7. 最后，Ctrl + Shift + L 可以快速启用和禁用自动筛选模式。
总的来说，AutoFilter 是一个非常有用的工具，它可以高效地
筛选数据并减少繁琐的筛选工作，提高数据整理和处理的效率。
CAD中的层过滤和选择集操作的快捷键命令
CAD中的层过滤和选择集操作的快捷键命令在CAD软件中，层过滤和选择集操作是常用的功能，能够帮助用户更高效地进行绘图和编辑工作。
为了提高工作效率，CAD软件中还提供了一些快捷键命令，方便用户进行操作。
本文将介绍CAD中的层过滤和选择集操作的快捷键命令。
一、层过滤在CAD中，图形通常由多个图层叠加而成，使用层过滤功能可以方便地显示或隐藏指定的图层，使得用户能够更清晰地查看和编辑所需的图形元素。
1. 层过滤快捷键命令：LAYISO/LAYUNISO使用LAYISO命令可以将指定的图层进行隔离显示，只显示指定的图层，其他图层被隐藏起来。
相反，使用LAYUNISO命令可以取消图层的隔离显示，恢复所有图层的显示。
2. 快捷键操作步骤：a. 按下"L"键，输入LAYISO命令，按下Enter键。
b. 在弹出的对话框中选择需要显示的图层，按下Enter键。
c. 输入LAYUNISO命令，按下Enter键，可以取消图层的隔离显示。
二、选择集操作选择集操作是CAD中非常重要的功能，它可以帮助用户快速选择和编辑指定的图形元素。
CAD软件提供了一系列的选择集操作命令和快捷键，方便用户进行选择和编辑操作。
1. 快捷键命令：P/PL/PE/MI/FL/F/ER/CP/SE/AT/NC/OFa. P：平移选择集。
用户可以通过鼠标拖拽的方式将选择集中的图形元素平移至指定位置。
b. PL：镜像选择集。
用户可以通过选择中心点和镜像线来镜像选择集中的图形元素。
c. PE：编辑选择集。
用户可以对选择集中的图形元素进行编辑操作，如修改线段的长度、圆弧的半径等。
d. MI：移动选择集。
用户可以通过指定移动向量来移动选择集中的图形元素。
e. FL：延伸选择集。
用户可以通过指定延伸距离来延伸选择集中的线段、圆弧等图形元素。
f. F：填充选择集。
用户可以通过指定填充方式来填充选择集中的封闭区域。
g. ER：擦除选择集。
用户可以将选择集中的图形元素擦除掉。
使用CAD进行图层过滤的方法
使用CAD进行图层过滤的方法CAD（Computer-Aided Design）软件是一种广泛应用于工程和建筑领域的设计工具。
在CAD中，图层过滤是一个重要的操作，它可以帮助用户快速选择并显示所需的图层信息，提高工作效率。
一、创建图层过滤器在CAD软件中，打开工程文件后，进入“管理图层”界面。
在这里，我们可以看到当前工程中所有的图层列表。
要创建图层过滤器，首先需要点击“新建过滤器”按钮。
在弹出的对话框中，输入过滤器的名称。
为了方便管理，建议为每个过滤器取一个有意义的名称，例如：“建筑图层”、“电气设备图层”等等。
二、设置过滤条件创建好过滤器后，我们需要设置过滤条件来筛选所需的图层。
在对话框中，点击“添加条件”按钮，选择需要的条件类型。
常见的条件类型包括图层名、颜色、线型等。
例如，如果我们希望过滤出所有颜色为红色的图层，我们可以选择“颜色”条件类型，并设置条件为“红色”。
三、保存并应用过滤器完成设置后，点击“确定”按钮保存过滤器。
此时，我们可以在“管理图层”界面的过滤器列表中看到新创建的过滤器。
要使用过滤器，只需在图层列表上方的下拉菜单中选择所需的过滤器名称。
系统将自动应用过滤条件，并只显示符合条件的图层。
四、编辑和删除过滤器如果需要编辑已有的过滤器，只需在过滤器列表中双击所需的过滤器。
对话框将重新打开，并显示当前过滤器的设置。
在这里，我们可以修改过滤条件或者更改过滤器的名称。
同样的，如果想删除不需要的过滤器，只需在过滤器列表中选中目标过滤器，并点击“删除”按钮即可。
总结：图层过滤是CAD软件中的一个重要功能，它可以帮助用户快速选择和显示所需的图层信息。
通过创建过滤器，设置过滤条件，并灵活应用这些过滤器，我们可以提高CAD工作的效率和准确性。
无论是在建筑设计还是电气工程中，图层过滤都是不可或缺的工具。
掌握了图层过滤的方法和技巧，我们可以轻松地处理复杂的绘图任务，快速准确地找到我们需要的图层信息。
希望本文能够帮助读者更好地使用CAD软件，并提升他们的工作效率。
如何在CAD中使用图层过滤器和拉出命令
如何在CAD中使用图层过滤器和拉出命令在CAD中，图层过滤器和拉出命令是两个非常实用的工具，能够帮助用户更高效地进行图形设计和编辑。
下面将介绍如何在CAD中使用这两个功能。
首先，让我们来了解一下图层过滤器。
图层过滤器是一种功能强大的工具，允许用户对图层进行快速过滤和管理。
在CAD中，图层是用来组织和控制图形元素的一种方式，通过将相关的元素放置在特定的图层上，可以方便地对它们进行编辑和控制显隐。
要使用图层过滤器，可以通过以下步骤操作：1. 打开CAD软件，进入绘图界面。
2. 点击CAD界面上方的“图层管理器”按钮，打开图层管理器对话框。
3. 在图层管理器对话框中，可以看到当前文件中的所有图层。
选择需要过滤的图层。
4. 在图层管理器对话框的底部，可以看到一个“过滤器”选项，点击该选项。
5. 在过滤器对话框中，可以根据需要设置图层过滤规则，例如根据图层名称、颜色、线型等进行过滤。
6. 完成设置后，点击“应用”按钮，并关闭对话框。
7. 现在可以看到绘图界面上只显示符合过滤规则的图层元素，其他图层元素将被隐藏。
通过使用图层过滤器，用户可以更加方便地管理和编辑大型复杂的CAD图纸，提高工作效率。
接下来，我们将介绍如何使用CAD中的拉出命令。
拉出命令可以将平面上的2D图形转换为3D实体，非常适用于模型制作和设计工作。
要使用拉出命令，可以按照以下步骤进行操作：1. 打开CAD软件，进入绘图界面。
2. 通过画线工具或其他绘图命令创建一个2D图形，例如一个矩形。
3. 激活拉出命令，可以通过以下方式：- 在CAD界面上方的菜单栏中选择“修改”>“拉出”。
- 直接在命令行中输入“拉出”并按下回车键。
4. 在命令行提示下，选择要拉出的2D图形。
5. 输入拉出的距离，在命令行提示下进行输入。
也可以通过点击鼠标来控制拉出的距离。
6. 按下回车键，完成拉出操作。
通过使用拉出命令，用户可以将2D图形快速转换为3D实体，为后续的设计和编辑工作提供了便利。
使用CAD进行图层过滤和显示控制的方法
使用CAD进行图层过滤和显示控制的方法在CAD软件中，图层过滤和显示控制是非常常见且重要的操作。
通过合理使用这些功能，可以提高绘图效率和准确性。
下面将介绍几种常用的图层过滤和显示控制的方法。
1. 图层过滤在进行大型绘图或复杂设计时，通常会有很多图层，包含了各种不同的图形元素和对象。
有时候需要过滤掉一些不需要显示的图层，以便更清晰地观察指定的图层。
要进行图层过滤，可以使用CAD软件提供的过滤功能，具体步骤如下：步骤1：打开CAD软件并载入绘图文件。
步骤2：点击【图层管理器】按钮（通常在工具栏上），打开图层管理器面板。
步骤3：在图层管理器中，选择需要过滤的图层，右键点击选中图层并选择【设置属性】。
步骤4：在设置属性中，找到【过滤器】选项，并在输入框中输入过滤条件。
例如，可以输入图层名称、颜色或线型等信息。
步骤5：点击【确定】按钮应用过滤器。
步骤6：返回绘图界面，图层将根据设置的过滤条件进行过滤显示。
2. 图层显示控制除了过滤图层外，有时候还需要对图层进行显示或隐藏控制，以便更好地查看和编辑绘图内容。
要进行图层显示控制，可以使用CAD软件提供的显示功能，具体步骤如下：步骤1：打开CAD软件并载入绘图文件。
步骤2：点击【图层管理器】按钮，打开图层管理器面板。
步骤3：在图层管理器中，选择需要显示或隐藏的图层，点击对应图层前的图标，以显示/隐藏该图层。
在某些软件中，图标可能是眼睛或方框等形状。
步骤4：点击【确定】按钮应用显示控制。
3. 快速图层过滤和显示控制为了更加快速、方便地进行图层过滤和显示控制，某些CAD软件还提供了一种更高效的方法。
要使用快速图层过滤和显示控制，可以按照以下步骤进行操作：步骤1：打开CAD软件并载入绘图文件。
步骤2：定位到绘图界面，找到屏幕上的【图层】按钮或类似按钮（通常在工具栏上）。
步骤3：点击【图层】按钮，弹出图层管理器或类似的图层控制窗口。
步骤4：在图层管理器窗口中，可以看到一个搜索框或过滤器输入框。
CAD图层过滤器的使用方法
CAD图层过滤器的使用方法CAD软件是广泛应用于工程设计和制图的软件，具有强大的功能和灵活的操作方式。
在CAD软件中，图层是一个非常重要的概念，用于管理和控制图元的显示和编辑。
在大型工程项目中，图层的数量往往非常庞大，为了方便操作和管理，CAD软件提供了图层过滤器功能。
本文将介绍CAD图层过滤器的使用方法。
图层过滤器是CAD软件提供的一种功能，它可以根据一定的筛选条件来过滤显示图层。
通过使用图层过滤器，可以快速地定位和选择指定的图层，提高绘图效率，并减少出错的可能性。
使用图层过滤器的第一步是打开CAD软件并进入绘图环境。
在CAD软件的界面中，通常位于图层面板或绘图工具栏中，可以找到图层过滤器的按钮或相关选项。
点击图层过滤器按钮后，会弹出一个图层过滤器对话框。
在该对话框中，可以设置过滤器的筛选条件。
过滤器的条件可以基于图层的名称、颜色、线型、图层是否被锁定等等。
根据实际需求，可以选择合适的筛选条件进行设置。
例如，要过滤显示名称中包含“建筑”关键字的图层，可以设置名称的筛选条件为“*建筑*”。
通配符“*”表示任意字符，这样就可以匹配含有“建筑”关键字的图层。
类似地，您还可以设置其他条件，如颜色为红色的图层、线型为虚线的图层等等。
设置好筛选条件后，点击确定按钮，图层过滤器将按照条件进行筛选并显示满足条件的图层。
此时，只有符合条件的图层会被显示在图层列表中，其他图层将被隐藏起来。
在绘图过程中，只会操作和显示选中的图层，从而提高了绘图效率。
如果需要取消图层过滤器的筛选效果，可以再次点击图层过滤器按钮或相关选项，将过滤器关闭。
关闭过滤器后，所有的图层将重新显示在图层列表中。
除了过滤图层，图层过滤器还可以用于选择图层。
在对话框中设置合适的筛选条件后，点击确定按钮，满足条件的图层将被选中，并可以进行后续的操作，如图层属性的修改、图层的移动或复制等等。
使用图层过滤器可以极大地简化图层的管理和操作。
通过合理设置过滤条件，可以快速定位和选择指定的图层，提高绘图效率。
CAD图层过滤器与视图过滤器使用技巧
CAD图层过滤器与视图过滤器使用技巧CAD软件是一款广泛应用于建筑、机械设计以及三维建模等领域的设计软件，它的强大功能和灵活性使得它成为了许多设计师的首选工具之一。
在使用CAD软件进行设计时，我们经常需要在复杂的模型中进行图层和视图的筛选，以便更好地管理和编辑我们的设计。
在这篇文章中，我将为大家介绍CAD软件中的图层过滤器和视图过滤器的使用技巧。
首先，我们来了解一下CAD软件中图层过滤器的使用技巧。
在设计复杂模型时，通常会使用多个图层来管理不同的元素，例如墙体、窗户、家具等。
而图层过滤器可以帮助我们筛选出需要的图层，使得我们能够更加方便地编辑和操作这些元素。
要使用图层过滤器，首先我们需要打开CAD软件，并选择“图层管理器”命令。
接下来，在图层管理器中，我们可以看到所有已创建的图层。
在过滤器的选项中，我们可以通过图层名、颜色、显示状态等进行筛选。
例如，我们想要筛选出所有墙体相关的图层，可以在过滤器中输入关键词“墙体”。
CAD软件会自动筛选出所有含有“墙体”字样的图层，并只显示这些图层。
这样，我们就可以在模型中只看到和编辑墙体相关的元素，而忽略其他不相关的图层。
除了图层过滤器，CAD软件还提供了视图过滤器的功能。
视图过滤器可以帮助我们根据特定的条件筛选出需要显示的对象，有效地减少模型中的复杂性，提高我们的工作效率。
要使用视图过滤器，我们需要创建一个新的视口，并在其属性中选择对应的过滤器。
在过滤器的选项中，我们可以根据元素的类型、层次、属性等进行筛选。
例如，我们需要在三维模型中只显示所有窗户对象。
我们可以在视图过滤器中选择“窗户”这个关键词，并将过滤器应用到所需的视口中。
CAD软件会自动筛选出所有包含“窗户”关键词的对象，并在视口中只显示这些对象。
这样，我们就能更加方便地进行窗户的编辑和操作，而无需同时显示其他不相关的对象。
除了上述常用的筛选方法，CAD软件还提供了许多其他的过滤器选项，例如按颜色、线型、线宽等进行筛选。
CAD绘图中的图层过滤器技巧
CAD绘图中的图层过滤器技巧在CAD软件中，图层过滤器是一种非常实用的工具，可以帮助用户快速过滤和选择需要显示或隐藏的图层。
本文将介绍CAD绘图中的图层过滤器技巧，帮助读者更高效地使用该功能。
1. 显示与隐藏特定图层图层过滤器可以帮助我们快速过滤和显示特定的图层。
假设我们需要隐藏所有与注释相关的图层，我们可以通过以下步骤实现：首先，点击CAD界面上的“图层管理器”按钮，打开图层管理器面板。
在面板中，我们可以看到所有存在的图层。
接下来，我们点击面板顶部的“过滤器”图标，打开过滤器面板。
在过滤器面板中，我们可以设置过滤规则。
创建新的过滤器规则。
我们可以选择“新建过滤器规则”的选项，并为该规则命名。
在过滤规则中，我们需要指定要隐藏的图层的名称，例如“注释”，并将“操作”设置为“隐藏”。
点击“应用”按钮。
点击“应用”按钮后，所有与注释相关的图层将被隐藏。
2.快速选择图层的显示状态图层过滤器还可以帮助我们快速选择图层的显示状态，即显示或隐藏。
在图层管理器面板中，我们可以看到每个图层前面都有一个方框。
通过单击方框，我们可以轻松地切换图层的显示状态。
而在使用图层过滤器之后，我们只需点击“全选”按钮，即可将所有图层的显示状态恢复到默认状态。
3. 使用通配符进行图层过滤图层过滤器还支持通配符的使用，即使用简化的通配符符号代替完整的图层名称。
这在处理大量图层时非常有用。
例如，我们想筛选以“W”开头的图层名称，我们可以在过滤器规则中输入“W*”。
CAD软件将自动显示以“W”开头的所有图层，并隐藏其他图层。
图层过滤器还支持其他常见的通配符符号，例如“？”表示任意单个字符，“*”表示任意多个字符。
我们可以根据需要使用这些符号进行更精确的图层过滤。
总结图层过滤器是CAD软件中非常实用的工具，可以帮助用户快速过滤和选择需要显示或隐藏的图层。
通过使用图层过滤器，我们可以快速隐藏或显示特定的图层，提高绘图效率。
另外，通配符的使用使过滤更加灵活，可以更准确地选择目标图层。
CAD图层过滤和选择方法
CAD图层过滤和选择方法在使用CAD软件进行设计和绘图时，图层的管理是非常重要的一个环节。
合理的图层管理可以提高工作效率，使得设计过程更加清晰和有序。
为了更好地利用CAD软件的图层功能，本文将介绍一些常用的图层过滤和选择方法。
首先，让我们来了解一下什么是CAD软件中的图层。
图层是CAD软件中的一个功能，可以将设计元素按照不同的属性进行分类和组织。
比如，我们可以将建筑的外观和结构分别放在两个不同的图层上，以方便设计和修改。
使用图层可以帮助我们更好地管理大量的设计元素，并且可以灵活地控制其可见性。
一、图层过滤图层过滤是一种将图层进行分组和筛选的方法，可以按照不同的属性条件来过滤出我们需要的图层。
在CAD软件中，常用的图层过滤方法有以下几种：1. 根据名称进行过滤：我们可以通过输入图层的名称来筛选出对应的图层。
例如，如果我们只想查看和编辑建筑立面的图层，我们可以在图层管理器中输入"立面"关键字，并将其他图层隐藏起来。
2. 根据颜色进行过滤：CAD软件中的图层可以根据不同的颜色进行分类，我们可以通过选择颜色来过滤出对应的图层。
比如，我们可以选择红色来过滤出所有红色图层，以便于修改或者隐藏。
3. 根据线型进行过滤：图层的线型也是一种常见的属性，我们可以通过选择线型来过滤出对应的图层。
例如，如果我们只想查看虚线图层，那么我们可以选择虚线来过滤出对应的图层。
二、图层选择除了图层过滤，CAD软件还提供了图层选择功能，可以帮助我们更方便地选择和操作图层。
以下是一些常见的图层选择方法：1. 单个图层选择：我们可以通过单击图层管理器中的图层来选择一个特定的图层。
选中后，我们可以进行修改、隐藏或者删除等操作。
2. 多个图层选择：如果我们需要同时选择多个图层，可以按住Ctrl键并依次单击需要选择的图层。
选中后，我们可以将它们作为一个组来进行统一的操作。
3. 快速图层选择：CAD软件还提供了一些快捷键来实现图层选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
AutoCAD中命令Filter的使用方法
郑礼飞，周月敏
（广西第一测绘院，广西 南宁 530023）
摘 要：Filter是AutoCAD中较为复杂的常用命令之一，其功能是通过CAD实体的类型、
名称、属性、属性值、扩展数据ID等条件对选择集进行过滤选择，还能使用逻辑运算符号
对这些条件进行组合。
关键词：AutoCAD 命令 Filter 使用
1 前言
AutoCAD在测绘行业有广泛的应用，特别是大比例尺地形地籍
图测绘还普遍使用其成图。AutoCAD是一个功能强大的绘图软件，
使用方法也较为复杂。Filter是AutoCAD中较为复杂的常用命令之一，
其功能是通过CAD实体的类型、名称、属性、属性值、扩展数据ID
等条件对选择集进行过滤选择，还能使用逻辑运算符号对这些条件进
行组合。
2 Filter与Qselect的比较
AutoCAD中有两个具有选择集过滤功能的命令Filter和Qselect。
Qselect命令中文翻译为快速选择，在AutoCAD的较高版本才出现，
其使用较为便捷，但功能简单，只有两个过滤条件，不能透明调用（作
者注：所谓透明调用就是不中断当前命令的执行，去执行另一个命令，
执行完后接着执行前一个命令，透明调用时在命令名前加“’”）。
Qselect命令可视为Filter命令的简化版本。Filter命令不仅支持多个
过滤条件，还支持逻辑运算符号，可以透明调用。
2
3 Filter的使用
为能更形象的探讨Filter命令的使用方法，下面在AutoCAD2006
简体中文版下进行说明。
（1）对象选择过滤器。在命令行中直接输入Filter命令或者在执
行其他命令时透明调用Filter命令，均可调出对象选择过滤器对话框
（见图1）。Filter命令的功能通过对象选择过滤器可以直观、简单的
实现。对象选择过滤器对话框主要有过滤条件列表、选择过滤器、命
名过滤器三部分组成，可以实现过滤条件的选择、添加、编辑、删除、
替换，过滤列表的命名保存、管理、清除等。
图1 对象选择过滤器
3
图2 添加过滤条件后的对象选择过滤器
（2）Filter使用的一般步骤。为更好的理解Filter命令的使用，
先看一个实例。欲在当前图形中选择半径为5米的圆的方法：输入或
调用Filter命令，单击选择过滤器的条件列表，选择“圆半径”，在
“=”后的方框中输入“5”，单击“添加至列表（L）：”按键（或键
入ALT+L），把过滤条件添加至列表（见图2），单击“应用”按键（或
键入ALT+A）退出对话框模式，进行实体选择，程序会在所选择的
实体中过滤出满足条件的实体，在本例中即选到半径等于5米的圆。
从上例中我们可以了解到Filter命令的使用过程如下：1）选择过滤
条件；2）输入过滤条件的值；3）添加至过滤条件列表；4）退出对
话框，选择实体。重复1至3可以添加多个过滤条件。除了选择过滤
条件，也可以单击“添加选定对象<”按键通过选择屏幕上的实体，
自动提取过滤条件。
（3）过滤条件。要灵活运用Filter命令，关键是正确选择和组合
过滤条件。过滤条件包含以下内容：实体的类型、名称、属性、属性
值、扩展数据ID等。数字类型属性值项有等于（=）、不等于（!=）、
大于（>）、大于等于（>=）、小于（<）、小于等于（<=）、倍数（*）
的关系。字符类型属性值可以用通配符号“*”和“？”代替。通过
逻辑运算符号可以将多项过滤条件进行组合，逻辑运算符号有下列4
种：AND、OR、NOT、XOR。AND是与逻辑运算符号，它表示当所
有条件都满足才被选中；OR是或逻辑运算符号，表示只要有其中的
一个条件满足就可以选中；NOT是非逻辑运算符号，表示当条件不
满足时才被选中；XOR是异或逻辑运算符号，表示有一个条件满足
另一个条件不满足才被选中，两个条件同时满足或同时不满足都不被
选中。逻辑运算符号必须配对使用，即必须指定开始的位置，也要指
定结束的位置。AND和OR可以有多个过滤条件，NOT只能有一个
4
过滤条件，XOR只能有两个过滤条件。下面通过几个例子说明过滤
条件和逻辑运算符号的运用（见表一）。
4 结束语
Filter命令通过对话框的形式为我们提供了一个简单的方式，不
用编写程序也可以实现复杂的选择过滤功能。在平时的作业当中运用
得当，能起到事半功倍的作用。
表一 过滤条件列表实例
选择条件 过滤条件列表
选择“TK”图层中第五位为“-”的文字 图层 = TK
文字值 = ????-*
对象 = 文字
选择“TK”图层中颜色不为“白色”的文字 图层 = TK
** 开始 NOT
颜色 = 7 – 白色
** 结束 NOT
选择多个图层中的实体 图层 = 图层1,图层2,图层3,……
(注：并列图层名称间以英文逗号分开)
选择颜色为红色和白色的实体 ** 开始 OR
颜色 = 1 – 红色
颜色 = 7 – 白色
** 结束 OR
（注：只选择一种颜色时不必要用逻辑符号）
选择线型为“1”的实体 线型 = 1
选择线型名称第一个字母为“1”的实体 线型 = 1*
选择半径为5的倍数的圆 圆半径 *5
对象 = 圆
选择仅颜色为红色或者仅线型为“1161”（不选择颜色为红色、线型是“1161”的实体） ** 开始 XOR
线型 = 1161
颜色 = 1 – 红色
** 结束 XOR
选择“TK”图层的文字和“GCD”图层中除块名为“GC200”以外的实体 ** 开始 OR
** 开始 AND
图层 = TK
对象 = 文字
** 结束 AND
** 开始 AND
图层 = GCD
5
** 开始 NOT
块名 = GC200
** 结束 NOT
** 结束 AND
** 结束 OR
