二滩水电站讲解
合集下载
二滩电站励磁系统的安装与调试
励 磁 系统 中采用 三 相可 控 硅全 控 桥 ， 用 ， １ 使 ÷ 冗 余设 计 ， ６只 整 流 桥 并 联 运 行 ， 供 机 组 正 常 运 行 提 和 强 励 时 所 需 励 磁 电 流 ， 可 实 现 逆 变 灭 磁 和 机 组 并
欠 励磁 运 行 。
统 扰 动 迅 速 将 发 电 机 的 电 压 值 恢 复 到 设 定 基 准 的
电 力 系 统 的 暂 态 稳 定 性 问 题 ， 对 二 滩 电 站 的 励 磁 也 系 统 提 出 了 很 高 的 要 求 ： １ 高 可 靠 性 。 二 滩 电 站 装 （）
２ ２ ．
励 磁 顶 值 电 流 励 磁 顶 值 电 压
励 磁 时 间
励 磁 变 压 器
机 容 量 ３ ０万 ｋ ， ３ Ｗ 目前 主 要 承 担 着 系 统 调 频 、 峰 调 的 任 务 ， 使 机 组 可 靠 运 行 ， 要 求 其 励 磁 系 统 故 障 为 故 率 减 到 极 低 水 平 ， 证 机 组 和 系 统 的 安 全 ； ２ 快 速 保 （） 响 应 能 力 。 系 统 发 生 故 障 时 ， 求 发 电 机 能 迅 速 增 在 要 大 励 磁 电 流 ， 维 持 电 网 的 电 压 水 平 和 稳 定 性 ； ３ 以 （） 能 使 发 电 机 无 功 进 相 运 行 。 这 对 提 高 电 网 稳 定 性 和
１ 电 站 概 况
二 滩 电 站总 装机 容量 ６ ×５ ０ ＭＷ ， 发 Fra bibliotek 量 达 ５ 年
额 定 电 压 额 定 转 速 额 定 励 磁 电 压 额 定 励 磁 电流
１ ８ ｋＶ ；
１ ２ ９ｒｍｉ ４ ． ／ ｎ；
３ ８ ＶＤＣ； ７ ３ １ ０ ＡＤＣ； ９ ５ ８ ０ ＡＤＣ； ０ １ ２５ Ｄ Ｃ ； ９Ｖ
第六章水电站水利枢纽概述
2020/4/10
第一节 概 述
一、坝式水电站水利枢纽 二、引水式水电站水利枢纽
2020/4/10
一、坝式水电站水利枢纽
1、坝式水电站水利枢纽分为坝后式和河床式。 2、其主要建筑物有挡水、泄水建筑物和水电站厂房， 另外为满足综合利用要求还可能有通航、灌溉取水、工 业取水、鱼道及筏道等建筑物。 3、其主要特点是水头由挡水建筑物来集中，建筑物集 中布置在河床中，互相影响较大，必须合理安排。
2020/4/10
2020/4/10
有压引水式水电站水利枢纽示意图
1、有压引水式水电站水利枢纽由三个部分组成： 1）首部枢纽：其组成建筑物有拦河坝和有压进水口； 2）有压引水隧洞； 3）厂区枢纽：包括调压室、压力水管、电站厂 房及尾水渠。
2020/4/10
2020/4/10
无压引水式水电站水利枢纽示意图
实例
意大利瓦依昂（Vajont）双曲拱坝，1961年建成，坝 顶长190.5m，顶宽3.4m，底宽22.7m，最大坝高 265.5m，是当时世界上最高的混凝土薄拱坝。1963年10 月9日晚，由于连续降雨，水库水位上涨，左岸靠坝的上游 发生大体积岩石滑坡，近3亿m3的滑坡体以40 m/s的速度 滑入水库并冲上右岸，掀起150m高的涌浪，涌浪溢过坝顶 ，冲向下游，致使2600人丧生，但拱坝并未破坏，仅在坝 肩附近的坝内发生二、三条裂缝。据估算，拱坝当时已承受 住相当于8倍设计荷载的作用力，由此可见该拱坝的超载能 力。 2020/4/10
2020/4/10
一、溢流坝
2020/4/10
2020/4/10
二、河岸溢洪道
2020/4/10
2020/4/10
小浪底水电站
2020/4/10
第一节 概 述
一、坝式水电站水利枢纽 二、引水式水电站水利枢纽
2020/4/10
一、坝式水电站水利枢纽
1、坝式水电站水利枢纽分为坝后式和河床式。 2、其主要建筑物有挡水、泄水建筑物和水电站厂房， 另外为满足综合利用要求还可能有通航、灌溉取水、工 业取水、鱼道及筏道等建筑物。 3、其主要特点是水头由挡水建筑物来集中，建筑物集 中布置在河床中，互相影响较大，必须合理安排。
2020/4/10
2020/4/10
有压引水式水电站水利枢纽示意图
1、有压引水式水电站水利枢纽由三个部分组成： 1）首部枢纽：其组成建筑物有拦河坝和有压进水口； 2）有压引水隧洞； 3）厂区枢纽：包括调压室、压力水管、电站厂 房及尾水渠。
2020/4/10
2020/4/10
无压引水式水电站水利枢纽示意图
实例
意大利瓦依昂（Vajont）双曲拱坝，1961年建成，坝 顶长190.5m，顶宽3.4m，底宽22.7m，最大坝高 265.5m，是当时世界上最高的混凝土薄拱坝。1963年10 月9日晚，由于连续降雨，水库水位上涨，左岸靠坝的上游 发生大体积岩石滑坡，近3亿m3的滑坡体以40 m/s的速度 滑入水库并冲上右岸，掀起150m高的涌浪，涌浪溢过坝顶 ，冲向下游，致使2600人丧生，但拱坝并未破坏，仅在坝 肩附近的坝内发生二、三条裂缝。据估算，拱坝当时已承受 住相当于8倍设计荷载的作用力，由此可见该拱坝的超载能 力。 2020/4/10
2020/4/10
一、溢流坝
2020/4/10
2020/4/10
二、河岸溢洪道
2020/4/10
2020/4/10
小浪底水电站
2020/4/10
中国十三大水电基地规划——各水电基地资料详情资料讲解
中国十三大水电基地规划——各水电基地资料详情中国十三大水电基地规划——各水电基地资料详情中国十三大水电基地规划——各水电基地资料详情一．金沙江水电基地水电规划：上游川藏河段规划8个梯级电站总装机容量将达898万千瓦，计划投资上千亿元。
开发成功后将成为“西电东送”的重要能源基地。
中游阿海水电站为电梯级开发一库（龙盘）八级开发方案的第四个阶梯。
电站已发电为主，电装容量为200万千瓦。
下游四级水电站为以下规划：四个梯级水电站分两期开发，一期工程溪洛渡和向家坝水电站已经开工建设，二期工程乌东德和白鹤滩水电站还在紧张有序地开展前期工作。
其中，向家坝水电站总投资542亿元，总装机容量640万千瓦，年发电量308亿度，已于2006年12月26日正式开工，2008年12月28日截流，计划2012年第一批机组发电，2013年完工。
溪洛渡水电站总投资675亿元，装机容量1400万千瓦，年平均发电量571亿千瓦时，已于2005年12月26日正式开工，2007年11月8日截流，计划2013年首批机组发电，2015年完工。
白鹤滩水电站工程筹建期3年半，施工期8年10个月，总工期12年。
目前《白鹤滩水电站预可行性研究报告》已通过审查，可行性研究工作进入报告编制阶段。
该水电站装机容量1305万千瓦、年发电量569亿千瓦时，总投资878亿元。
乌东德水电站的装机容量为870万千瓦、年发电量395亿千瓦时，总投资为413亿元。
该工程筹建期3年，施工期8年零6个月，总工期11年6个月。
现在，《乌东德水电站预可行性研究报告》也已编制完成并上报国家发改委，可行性研究工作正在同步开展。
水电站水电站名称装机容量（万千瓦）开发商下游四级水电站乌东德水电站870三峡总公司开发白鹤滩水电站1305溪洛渡水电站1400向家坝水电站640中游八级水电站龙盘水电站420云南金沙江中游水电站开发有限公司（华电33%，华能23%，大唐23%，汉能11%，云南投资10%）两家人水电站300梨园水电站240阿海水电站200金安桥水电站240汉能控股（华睿集团）龙井口水电站180华能集团鲁地拉水电站216华电集团观音岩水电站300大唐集团上游川藏段开发岗托水电站110华电金沙江上游水电开发有限公司（华电）岩比水电站30波罗水电站96叶巴滩水电站198拉哇水电站168巴塘水电站74苏哇龙水电站116昌波水电站106二．雅砻江水电基地水电规划：根据近期进行的四川省水力资源复查统计，雅砻江流域水能理论蕴藏量为3372万千瓦，其中四川境内有3344万千瓦，占全流域的99.2%，其中干流水能理论蕴藏量2200万千瓦，支流1144万千瓦，全流域可能开发的水能资源为3000万千瓦。
发电机出口断路器检修规程讲解
目次
前
本标准的编制原则和要求依据《电力企业标准编制规则》DL/T800—2001、《电力企业标准编制规则》DL/T838—2003、《水利电力技术标准编写规定》SL01—97。
本标准附录A为资料性附录，附录B为规范性附录。
本标准由二滩水力发电厂检修部提出。
本标准由负责解释。
本标准由批准。
本标准由审核。
6.2.6.2
6.2.6.3
6.2.6.4
6.2.6.5
6.2.6.6
6.2.6.7
6.2.6.8
6.2.6.9
6.2.6.10
6.2.7
6.2.7.1
6.2.7.2
6.2.7.3
6.2.7.4
6.2.8
6.2.8.1
6.2.8.2
6.2.8.3
6.2.9
6.2.9.1
6.2.9.2
6.2.9.3
6.3
3.1.3
C级检修是指根据设备的磨损、老化规律，有重点的对发电机出口断路器进行检查、评估、修理、清扫。C级检修可进行少量零件的更换、设备的消缺、调整、预防性试验等作业以及实施部分B级检修项目或定期检修项目。
3.1.4
D级检修是指当发电机出口断路器总体运行状况良好，而对主要设备的附属系统和设备进行消缺,包括巡检和日常维护。D级检修除进行附属系统和设备的消缺外，还可根据设备状态的评估结果，安排部分C级检修项目。
4
操作机构外壳解体、检修
不要损坏操作机构外壳；消除并磨光操作机构外壳上的所有磨痕
5
组装底座
不要损伤连接头的密封面，更换所有打开的密封环和密封圈
6
组装连体外壳
安装时，内绝缘子要清洁、干燥；安装内绝缘子后断路器应在8小时内抽真空
前
本标准的编制原则和要求依据《电力企业标准编制规则》DL/T800—2001、《电力企业标准编制规则》DL/T838—2003、《水利电力技术标准编写规定》SL01—97。
本标准附录A为资料性附录，附录B为规范性附录。
本标准由二滩水力发电厂检修部提出。
本标准由负责解释。
本标准由批准。
本标准由审核。
6.2.6.2
6.2.6.3
6.2.6.4
6.2.6.5
6.2.6.6
6.2.6.7
6.2.6.8
6.2.6.9
6.2.6.10
6.2.7
6.2.7.1
6.2.7.2
6.2.7.3
6.2.7.4
6.2.8
6.2.8.1
6.2.8.2
6.2.8.3
6.2.9
6.2.9.1
6.2.9.2
6.2.9.3
6.3
3.1.3
C级检修是指根据设备的磨损、老化规律，有重点的对发电机出口断路器进行检查、评估、修理、清扫。C级检修可进行少量零件的更换、设备的消缺、调整、预防性试验等作业以及实施部分B级检修项目或定期检修项目。
3.1.4
D级检修是指当发电机出口断路器总体运行状况良好，而对主要设备的附属系统和设备进行消缺,包括巡检和日常维护。D级检修除进行附属系统和设备的消缺外，还可根据设备状态的评估结果，安排部分C级检修项目。
4
操作机构外壳解体、检修
不要损坏操作机构外壳；消除并磨光操作机构外壳上的所有磨痕
5
组装底座
不要损伤连接头的密封面，更换所有打开的密封环和密封圈
6
组装连体外壳
安装时，内绝缘子要清洁、干燥；安装内绝缘子后断路器应在8小时内抽真空

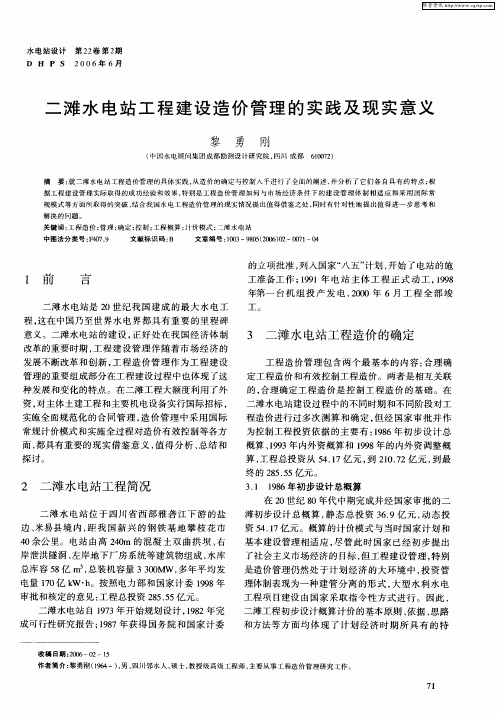

二滩水电站工程建设造价管理的实践及现实意义
解决的问题。
关键词 ： 工程造 价； 管理 ； 确定 ； 控制 ； 工程概算 ； 计价模式 ； 二滩水 电站
中 图 法分 类号 ：４ ７９ Ｆ ０ ． 文献 标 识 码 ： Ｂ 文章 编 号 ：０ ３ ８５ ２０ ）２—０７ — ４ １０ —９０ （０６ ０ ０１ ０
的立项 批准 ， 入 国家“ 五 ” 列 八 计划 ， 始 了电站 的施 开
基本建 设 管理相 适 应 ， 管 此 时 国家 已经 初 步 提 出 尽
４ ０余公 里 。电 站 由高 ２０ 的混 凝 土双 曲拱 坝 、 ４ｍ 右 岸 泄洪 隧洞 、 左岸 地 下厂房 系 统等建 筑 物组成 ， 库 水 总库 容 ５ 亿 ｍ ， 装机 容量 ３３０ ８ ３总 ０ＭＷ ， 年平 均 发 多 电量 １０ ｋ ・。按 照电力 部 和 国家 计 委 １９ 年 ７亿 Ｗ ｈ ９８ 审批 和核 定 的意见 ： 工程 总投 资 ２５５ 亿 元 。 ８ ．５
探讨 。
为 控制 工程 投资 依 据 的 主要 有 ：９６年初 步 设 计 总 １８
概算 、９ ３ 内外 资概 算和 １９ 的内外 资调 整 概 １９ 年 ９ ８年
算 ， 程总 投资 从 ５ ．７亿 元 ， ２０７ 元 ， 最 工 ４１ 到 １．２亿 到
终 的 ２ ５５ ８ ．５亿元 。
摘
要： 就二滩水电站工程造价管理的具体实践 ， 造价的确定与控 制人 手进行 了全面的阐述 ， 分析了它们各 自具有 的特点 ； 从 并 根
据工程建设管理实际取得的成 功经验和效果 ， 特别是工程造 价管理 如何与市场经 济条件下 的建 设管理 体制相适 应和采 用 国际 常
规 模 式 等 方 面 所 取 得 的 突破 ， 合 我 国水 电 工 程造 价 管 理 的现 实 情 况 提 出值 得 借 鉴 之 处 ， 时 有 针 对 性 地 提 出 值 得 进 一 步 思 考 和 结 同
关键词 ： 工程造 价； 管理 ； 确定 ； 控制 ； 工程概算 ； 计价模式 ； 二滩水 电站
中 图 法分 类号 ：４ ７９ Ｆ ０ ． 文献 标 识 码 ： Ｂ 文章 编 号 ：０ ３ ８５ ２０ ）２—０７ — ４ １０ —９０ （０６ ０ ０１ ０
的立项 批准 ， 入 国家“ 五 ” 列 八 计划 ， 始 了电站 的施 开
基本建 设 管理相 适 应 ， 管 此 时 国家 已经 初 步 提 出 尽
４ ０余公 里 。电 站 由高 ２０ 的混 凝 土双 曲拱 坝 、 ４ｍ 右 岸 泄洪 隧洞 、 左岸 地 下厂房 系 统等建 筑 物组成 ， 库 水 总库 容 ５ 亿 ｍ ， 装机 容量 ３３０ ８ ３总 ０ＭＷ ， 年平 均 发 多 电量 １０ ｋ ・。按 照电力 部 和 国家 计 委 １９ 年 ７亿 Ｗ ｈ ９８ 审批 和核 定 的意见 ： 工程 总投 资 ２５５ 亿 元 。 ８ ．５
探讨 。
为 控制 工程 投资 依 据 的 主要 有 ：９６年初 步 设 计 总 １８
概算 、９ ３ 内外 资概 算和 １９ 的内外 资调 整 概 １９ 年 ９ ８年
算 ， 程总 投资 从 ５ ．７亿 元 ， ２０７ 元 ， 最 工 ４１ 到 １．２亿 到
终 的 ２ ５５ ８ ．５亿元 。
摘
要： 就二滩水电站工程造价管理的具体实践 ， 造价的确定与控 制人 手进行 了全面的阐述 ， 分析了它们各 自具有 的特点 ； 从 并 根
据工程建设管理实际取得的成 功经验和效果 ， 特别是工程造 价管理 如何与市场经 济条件下 的建 设管理 体制相适 应和采 用 国际 常
规 模 式 等 方 面 所 取 得 的 突破 ， 合 我 国水 电 工 程造 价 管 理 的现 实 情 况 提 出值 得 借 鉴 之 处 ， 时 有 针 对 性 地 提 出 值 得 进 一 步 思 考 和 结 同
二滩水电厂计算机监控系统的运行与完善
１ 概 述
二滩水 电站坐 落在 四 川省西南部 金沙 江的最大 支 流 —— 雅 砻 江 下 游 ， 攀 枝 花 市 区 约 ４ 距 ６公 里 ， 是
组 进水 口闸 门 、 大坝 各泄 洪闸 门控制 等 同时还 具有
整 个 电 站 自动 发 电 和 电压 控 制 功 能 （ Ｃ ＡＶＣ） ＡＧ ／
３ 投 产 初 期 状 况
二滩电站计 算 机监 控 （ Ｃ ｊ 按 “ Ｃ Ｓ是 少人 值班 ” 方
式设 计 的 ， 常 规操 作 方 式 ， 设 备安 装 调 试开 始 ． 无 从
二滩 水 电开 发有 限责任 公 司滚动开 发雅 砻江的梯级 电站之 一 其混 流式 水轮机 组是 目前 国内单 机容量 最 大 的 水 轮 发 电 机 组 ， 站 总 装 机 容 量 为 ６× 电
维普资讯
２０ 年 第 １ ０２ 期
水 电站 机 电 技 术
二滩 水 电厂 计算 机 监控 系统 的运 行 与 完 善
王 强
中国 长 江 三 峡 工程 开发 总 公 司 梯 级 调 度 中 ｔ筹建 处 ． 北宜 昌 市 ，４ ０ ２ ， ２ 湖 ４ ０ ３
现， 达到 了设 计 要求 。 由于成都 勘 测设计 院设计 二 但
滩 水 电厂计 算 机监 控 系统 时 间 较早 ， 自动 化 水 平 与
“ 无人 值班 ” 少人 值守 ） （ 的要 求 还存 在 一 定 的差距 ， 为此 ， 二滩 电厂结合 实 际 情况 系统地 对 计 算机 监 控 系统进行 完善 ， 取得 了较好 的效 果 。
接 轨 ． 我 国“ 五 ” 间 的 重 点 工 程 。 个 电 厂 的 容 是 七 期 整
投运 ， 即实现 了远 方开 机 、 机 、 停 负荷 调节 、 Ｓ开 关 ＧＩ
(水利水电工程概论课件)第6章水电站
特点：这种管道布置灵活，能和围岩共同承 担水压力，并且运行不受干扰，维护简单。但是 在地下水压较大的地方，管道受外压失稳的威胁 比较大，因此对地下埋管一般需要进行衬砌。
地下埋管示意图
按照衬砌形式的不同，将地下埋管分为以下四类：
分类
适用条件
应用情况
不衬砌 地质条件很好
喷锚或钢筋 混凝土衬砌
地质条件稍差
1、坝式水电站
原理: 利用筑坝集中河道落差，形成水头。 优点: 水头高（水头由坝高决定），调节性 能好; 引用流量较大，电站的规模也大，水能利 用较充分，综合利用效益高。 缺点: 淹没多、移民工作量大。投资大，工 期长。 适用条件: 河道坡降较缓，流量较大，并有 筑坝建库的条件。
坝式水电站分类
厂房位置
▪ 组成 1）从设备布置及运行要求的空间划分：
①主厂房：布置机组及其辅助设备的主机间和安 装、检修设备的装配场组成。
②副厂房：电站运行、控制、监视、通讯、试验 、管理等房间。
③主变场：布置主变压器场所。
④开关站：布置高压配电设备，高压开关、母线 保护设备等。
主厂房：主机间 + 安装、检修设备的装配场
特点：它由于进水口设于坝体，结构 紧凑简单，因此引水长度最短，水头损失 小，机组调节保证条件好。但是管道的安 装会干扰坝体施工，同时，坝内埋管空腔 会削弱坝体，使坝体应力恶化。
混凝土坝身管按照管道在坝身 上的不同位置，可以分为以下三类：
a．坝内埋管 (penstock embedded in dam)
副厂房：电站运行、控制、监视、通讯、试验、 管理等房间。应紧靠主厂房，基本上布置在主厂 房的上游侧，下游侧和端部。
主变压器：电流运输损失随电压增加而减小。出 厂布置升压变压器，用户端布置降压变压器。
地下埋管示意图
按照衬砌形式的不同，将地下埋管分为以下四类：
分类
适用条件
应用情况
不衬砌 地质条件很好
喷锚或钢筋 混凝土衬砌
地质条件稍差
1、坝式水电站
原理: 利用筑坝集中河道落差，形成水头。 优点: 水头高（水头由坝高决定），调节性 能好; 引用流量较大，电站的规模也大，水能利 用较充分，综合利用效益高。 缺点: 淹没多、移民工作量大。投资大，工 期长。 适用条件: 河道坡降较缓，流量较大，并有 筑坝建库的条件。
坝式水电站分类
厂房位置
▪ 组成 1）从设备布置及运行要求的空间划分：
①主厂房：布置机组及其辅助设备的主机间和安 装、检修设备的装配场组成。
②副厂房：电站运行、控制、监视、通讯、试验 、管理等房间。
③主变场：布置主变压器场所。
④开关站：布置高压配电设备，高压开关、母线 保护设备等。
主厂房：主机间 + 安装、检修设备的装配场
特点：它由于进水口设于坝体，结构 紧凑简单，因此引水长度最短，水头损失 小，机组调节保证条件好。但是管道的安 装会干扰坝体施工，同时，坝内埋管空腔 会削弱坝体，使坝体应力恶化。
混凝土坝身管按照管道在坝身 上的不同位置，可以分为以下三类：
a．坝内埋管 (penstock embedded in dam)
副厂房：电站运行、控制、监视、通讯、试验、 管理等房间。应紧靠主厂房，基本上布置在主厂 房的上游侧，下游侧和端部。
主变压器：电流运输损失随电压增加而减小。出 厂布置升压变压器，用户端布置降压变压器。
中国十三大水电基地规划——各水电基地资料详情
50
中游河段 两河口水电站 300
牙根水电站 150
楞古水电站 230
孟底沟水电站
..
.
170
杨房沟水电站 220
卡拉水电站 106
下游河段 锦屏一级水电站 360
锦屏二级水电站
..
.
480
官地水电站 240
二滩水电站 (已建 ) 330
桐子林水电站
60 三．
大渡河水电基地
..
.
水电规划：
大渡河水电开发——主要梯级格局为 3 库 22 级 根据 2003
..
.
小湾水电站 420 漫湾水电站 155 大潮山水电站 135 糯扎渡水电站 585
..
.
景洪水电站 175
橄榄坝水电站 15.5
勐松水电站
60 七．
黄河上游水电基地
规划：
本河段规划分 16 个梯级（如取大柳树高坝方案则为 15 级）
..
.
开发， 总利用水头 1118m，装机容量 1415.48 万 kW ，保证出 力 487.22 万 kW ，年发电量 507.93 亿 kWh 。 龙羊峡、刘家峡、小观音（或大柳树）三大水库分别处于本 河段的首、中、尾部有利的地理位置。龙羊峡是多年调节水 库，总库容 247 亿 m3，可普遍提高其下游各梯级电站的年 发电效益，改善各电站的施工条件。小观音（或大柳树）水 库可起反调节作用，在适应黄河河口镇以上灌溉用水、防洪 及防凌安全以及给中、下游河道补水条件下，使龙羊峡至青 铜峡河段大部分梯级水电站能按工农业用水要求运行，成为 稳定可靠的电源。 目前本河段已建刘家峡、 盐锅峡、 八盘峡、 青铜峡、龙羊峡、李家峡 6 座电站，继李家峡水电站之后， 规划建议安排大峡、黑山峡河段、公伯峡、拉西瓦等水电站 的建设。
中游河段 两河口水电站 300
牙根水电站 150
楞古水电站 230
孟底沟水电站
..
.
170
杨房沟水电站 220
卡拉水电站 106
下游河段 锦屏一级水电站 360
锦屏二级水电站
..
.
480
官地水电站 240
二滩水电站 (已建 ) 330
桐子林水电站
60 三．
大渡河水电基地
..
.
水电规划：
大渡河水电开发——主要梯级格局为 3 库 22 级 根据 2003
..
.
小湾水电站 420 漫湾水电站 155 大潮山水电站 135 糯扎渡水电站 585
..
.
景洪水电站 175
橄榄坝水电站 15.5
勐松水电站
60 七．
黄河上游水电基地
规划：
本河段规划分 16 个梯级（如取大柳树高坝方案则为 15 级）
..
.
开发， 总利用水头 1118m，装机容量 1415.48 万 kW ，保证出 力 487.22 万 kW ，年发电量 507.93 亿 kWh 。 龙羊峡、刘家峡、小观音（或大柳树）三大水库分别处于本 河段的首、中、尾部有利的地理位置。龙羊峡是多年调节水 库，总库容 247 亿 m3，可普遍提高其下游各梯级电站的年 发电效益，改善各电站的施工条件。小观音（或大柳树）水 库可起反调节作用，在适应黄河河口镇以上灌溉用水、防洪 及防凌安全以及给中、下游河道补水条件下，使龙羊峡至青 铜峡河段大部分梯级水电站能按工农业用水要求运行，成为 稳定可靠的电源。 目前本河段已建刘家峡、 盐锅峡、 八盘峡、 青铜峡、龙羊峡、李家峡 6 座电站，继李家峡水电站之后， 规划建议安排大峡、黑山峡河段、公伯峡、拉西瓦等水电站 的建设。
中国十三大水电基地规划各水电基地资料详情
中国十三大水电基地规划——各水电基地资料详情中国十三大水电基地规划——各水电基地资料详情一．金沙江水电基地水电规划：上游川藏河段规划8个梯级电站总装机容量将达898万千瓦，计划投资上千亿元。
开发成功后将成为“西电东送”的重要能源基地。
中游阿海水电站为电梯级开发一库（龙盘）八级开发方案的第四个阶梯。
电站已发电为主，电装容量为200万千瓦。
下游四级水电站为以下规划：四个梯级水电站分两期开发，一期工程溪洛渡和向家坝水电站已经开工建设，二期工程乌东德和白鹤滩水电站还在紧张有序地开展前期工作。
其中，向家坝水电站总投资542亿元，总装机容量640万千瓦，年发电量308亿度，已于2006年12月26日正式开工，2008年12月28日截流，计划2012年第一批机组发电，2013年完工。
溪洛渡水电站总投资675亿元，装机容量1400万千瓦，年平均发电量571亿千瓦时，已于2005年12月26日正式开工，2007年11月8日截流，计划2013年首批机组发电，2015年完工。
白鹤滩水电站工程筹建期3年半，施工期8年10个月，总工期12年。
目前《白鹤滩水电站预可行性研究报告》已通过审查，可行性研究工作进入报告编制阶段。
该水电站装机容量1305万千瓦、年发电量569亿千瓦时，总投资878亿元。
乌东德水电站的装机容量为870万千瓦、年发电量395亿千瓦时，总投资为413亿元。
该工程筹建期3年，施工期8年零6个月，总工期11年6个月。
现在，《乌东德水电站预可行性研究报告》也已编制完成并上报国家发改委，可行性研究工作正在同步开展。
水电站水电站名称装机容量（万千瓦）开发商下游四级水电站乌东德水电站870三峡总公司开发白鹤滩水电站1305溪洛渡水电站1400向家坝水电站640中游八级水电站龙盘水电站420云南金沙江中游水电站开发有限公司（华电33%，华能23%，大唐23%，汉能11%，云南投资10%）两家人水电站300梨园水电站240阿海水电站200金安桥水电站240汉能控股（华睿集团）龙井口水电站180华能集团鲁地拉水电站216华电集团观音岩水电站300大唐集团上游川藏段开发岗托水电站110华电金沙江上游水电开发有限公司（华电）岩比水电站30波罗水电站96叶巴滩水电站198拉哇水电站168巴塘水电站74苏哇龙水电站116昌波水电站106二．雅砻江水电基地水电规划：根据近期进行的四川省水力资源复查统计，雅砻江流域水能理论蕴藏量为3372万千瓦，其中四川境内有3344万千瓦，占全流域的99.2%，其中干流水能理论蕴藏量2200万千瓦，支流1144万千瓦，全流域可能开发的水能资源为3000万千瓦。
雅砻江水电站概况PPT课件
CESS
THANK YOU
2019/8/8
锦屏二级水电站[1]位于四川省凉山 彝族自治州木里、盐源、冕宁三县交 界处的雅砻江干流锦屏大河湾上，系 雅砻江卡拉至江口河段五级开发的第 二座梯级电站。锦屏二级水电站利用 雅砻江150公里锦屏大河湾的天然落 差，截弯取直开挖隧洞引水发电。坝 址位于锦屏一级下游7.5公里处，厂 房位于大河湾东端的大水沟。水库正 常蓄水位1646m，回水长度7.5㎞，相 应库容1401万㎡；水库死水位1640m， 固定库容905万㎡，调节库容仅496万 ㎡。电站总装机480万千瓦(8台x60万 千瓦)，多年平均年发电量242.3亿千 瓦时。首部设低闸，闸址以上流域面 积10.3万平方千米，闸址处多年平均 流量1220m³/s，本身具有日调节功能， 与锦屏一级同步运行则同样具有年调 节特性。
水电站装机容量 330万千瓦，保 证出力100万千 瓦，多年平均发 电量170亿千 瓦·时。工程以 发电为主，兼有 其他等综合利用 效益。1991年9 月开工，1998年 7月第一台机组 发电，2000年完 工。
二滩工程拱坝下游 的消能防冲建筑物 包括水垫塘和二道 坝及二道坝下游护 坦。二滩水电站引 水发电系统由进水 口，压力管道，主 厂房、主变压器洞 室，尾水调压室、 尾水洞及地面开关 站组成。整个系统 布置在左岸坝肩 。
锦屏一级水电站——世界第一高
锦屏一级水电站位于四川省凉山彝族自治 州盐源县和木里县境内，是雅砻江干流下 游河段（卡拉至江口河段）的控制性水库 梯级电站，下距河口约358公里。坝址以 上流域面积10.3万平方公里，占雅砻江流 域面积的75.4%。坝址处多年平均流量为 1220立方米/秒，多年平均年径流量385亿 立方米。
世界第一高拱坝
锦屏一级水电站规模巨大，主要任务是发电。电站总装机容量360 万千瓦(6台x60万千瓦)，枯水年枯期平均出力108.6万千瓦，多年 平均年发电量166.2亿千瓦时。水库正常蓄水位1880米，死水位 1800米，总库容77.6亿立方米，调节库容49.1亿立方米，属年调节 水库。枢纽建筑由挡水、泄水及消能、引水发电等永久建筑物组成， 其中混凝土双曲拱坝坝高305米，为世界第一高双曲拱坝。建设总 工期9年3个月，工程静态总投资182.9亿元。据了解，锦屏一级水 电站作为雅砻江干流下游河段的控制性“龙头”梯级电站，电站下 闸蓄水将对雅砻江下游锦屏二级、官地、二滩和桐子林水电站产生 显著的补偿效益，使“一个主体开发一条江”的优势进一步凸现。 锦屏一级水电站正常发电后，每年可节约原煤768.2万吨，减少排 放二氧化硫10.5万吨，减少排放二氧化碳1371.2万吨，对促进节能 减排、实现清洁能源发展具有重要的意义，。
THANK YOU
2019/8/8
锦屏二级水电站[1]位于四川省凉山 彝族自治州木里、盐源、冕宁三县交 界处的雅砻江干流锦屏大河湾上，系 雅砻江卡拉至江口河段五级开发的第 二座梯级电站。锦屏二级水电站利用 雅砻江150公里锦屏大河湾的天然落 差，截弯取直开挖隧洞引水发电。坝 址位于锦屏一级下游7.5公里处，厂 房位于大河湾东端的大水沟。水库正 常蓄水位1646m，回水长度7.5㎞，相 应库容1401万㎡；水库死水位1640m， 固定库容905万㎡，调节库容仅496万 ㎡。电站总装机480万千瓦(8台x60万 千瓦)，多年平均年发电量242.3亿千 瓦时。首部设低闸，闸址以上流域面 积10.3万平方千米，闸址处多年平均 流量1220m³/s，本身具有日调节功能， 与锦屏一级同步运行则同样具有年调 节特性。
水电站装机容量 330万千瓦，保 证出力100万千 瓦，多年平均发 电量170亿千 瓦·时。工程以 发电为主，兼有 其他等综合利用 效益。1991年9 月开工，1998年 7月第一台机组 发电，2000年完 工。
二滩工程拱坝下游 的消能防冲建筑物 包括水垫塘和二道 坝及二道坝下游护 坦。二滩水电站引 水发电系统由进水 口，压力管道，主 厂房、主变压器洞 室，尾水调压室、 尾水洞及地面开关 站组成。整个系统 布置在左岸坝肩 。
锦屏一级水电站——世界第一高
锦屏一级水电站位于四川省凉山彝族自治 州盐源县和木里县境内，是雅砻江干流下 游河段（卡拉至江口河段）的控制性水库 梯级电站，下距河口约358公里。坝址以 上流域面积10.3万平方公里，占雅砻江流 域面积的75.4%。坝址处多年平均流量为 1220立方米/秒，多年平均年径流量385亿 立方米。
世界第一高拱坝
锦屏一级水电站规模巨大，主要任务是发电。电站总装机容量360 万千瓦(6台x60万千瓦)，枯水年枯期平均出力108.6万千瓦，多年 平均年发电量166.2亿千瓦时。水库正常蓄水位1880米，死水位 1800米，总库容77.6亿立方米，调节库容49.1亿立方米，属年调节 水库。枢纽建筑由挡水、泄水及消能、引水发电等永久建筑物组成， 其中混凝土双曲拱坝坝高305米，为世界第一高双曲拱坝。建设总 工期9年3个月，工程静态总投资182.9亿元。据了解，锦屏一级水 电站作为雅砻江干流下游河段的控制性“龙头”梯级电站，电站下 闸蓄水将对雅砻江下游锦屏二级、官地、二滩和桐子林水电站产生 显著的补偿效益，使“一个主体开发一条江”的优势进一步凸现。 锦屏一级水电站正常发电后，每年可节约原煤768.2万吨，减少排 放二氧化硫10.5万吨，减少排放二氧化碳1371.2万吨，对促进节能 减排、实现清洁能源发展具有重要的意义，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
A 地下厂房布置图
厂房的特点
坝后式厂房 特征：厂房位于拦河坝的下游， 紧接坝后，在结构上与大坝用 永久缝分开，发电用水由坝内 高压管道引入厂房。 有时为了解决泄水建筑物布置 与厂房建筑物布置之间的矛盾， 可将厂房布置成以下型式： ⑴溢流式厂房。将厂房顶作为 溢洪道，成为坝后溢流式厂房。 ⑵坝内式厂房。厂房移入溢Байду номын сангаас 坝体空腹内。
点击添加标题 力对转轮轴心产生一个力矩，推动转轮旋转，从而将水流能量转换为旋转的机械能。转轮通过上冠与主轴连接， 上
冠下部装有泄水锥，用来引导水流均匀流出，减少叶片出流的漩涡。为了减少漏损，在上冠和顶盖之间， 下环与基 础环之间安装基有于止演漏示装设置计。的为一了站减式小在轴线向演水示推、力素，材在销上售冠、上服设务有交减易压孔。
二滩水电站厂房类型：
坝后式厂房
优点：是大坝和厂房各成自己的建筑 物体系,相对来说结构较为简单,施工 时厂房与大坝的相互干扰也少
01 02
4
厂房整体布置
二滩地下厂房 二滩水电站由于机组及主变压器尺寸大，形 成了由地下主厂房、主变压器室和尾水调压 室组成的三大平行的地下洞室，其尺寸分别 为： 地下厂房：280.29米×25.5米×65.38米 （长×宽 ×高）；地下洞室开挖量370万立 方米； 主变压器室：199 米×17.4米×24.9米（长 ×宽×高）； 尾水调压室分2室：1号室92.9米×19.5米 ×69.6米（长×宽×高），2号室92.9米 ×19.5米×59.6米（长×宽×高）。 洞室净间距：主厂房与主变室为35米； 主变压器室与尾水调压室为30米。
.混流式水轮机工作原理
点击添加标题
蜗壳起引水基作于用演，示上设游计水的库一的站水式流在经线过演压示力、钢素管材流销经售蜗、壳服，务座交环易，导水机构进入转轮，再通过尾水管流向下
游。水流在蜗壳基内于一演方示面设围计绕的导一水站路式线在作线圆演周示运、动素，材另销一售方、面服又务向交着易水轮机轴心作径向运动，使水流能够均匀且轴对
水电站最大坝高240米，水库正常蓄水位海拔1200米，总库容58亿立方米，调 节库容33.7亿立方米，装机总容量330万千瓦，保证出力100万千瓦，多年平均发 电量170亿千瓦·时，投资286亿元。 工程以发电为主，兼有其他等综合利用效益。
3
二滩水电站厂房构
二滩水电站厂房结构：
（1）水轮机
（2）发电机 （3）主变压器 （4）GIS设备 （5）控制保护系统
基于演示设计的一站式在线演示、素材销售、服务交易 基于演示设计的一站式在线演示、素材销售、服务交易
点击此处添加标题
顶盖： 将流道与外部隔离开并形成导水机构上部过流表面的环状结构部件。顶盖支撑导叶上部轴及主轴的导轴承与 主轴密封。并设有专门的密封防止流道内的水上溢。 转轮：将水流的能量转换为转轴上的旋转机械能。位于上冠与下环之间，把上冠与下环连接成一整体。 水导轴承：采用稀油自润滑的金属筒式轴承，由4块90度的轴 瓦拼组成圆筒状，瓦面为巴氏合金，作用是保持水 轮机的平衡。
转轮位于整基个于水演轮示机设的计中的心一，站上式为在顶线盖演所示盖、，素下材有销尾售水、管服，务四交易周为活动导叶和座环包围，底环和基础环包围着 转轮下环面。基主于轴演穿示过设顶计盖的，一下站法式兰在与线转演轮示上、冠素连材接销，售上、法服兰务与交发易电机转子中心体连接
基于演示设计的一站式在线演示、素材销售、服务交易
大轴：直径2.2m,中空，内有补气管，作用为将水轮机的机械能转换为发 电机的电能。
点击此处添加标题
蜗壳：金属345°包角，进口直径7.2m, 图示左侧有蜗壳进人门，进人门位于998高程的机组技术供水室， 作 用是引导水流并使流入转轮的水流匀速。
点击添加标题 接力器：分为#1接力器和#2接力器，位于水车室内， 通过调速器压油装置提供动力，控制活动导叶。 基于演示设计的一站式在线演示、素材销售、服务交易 导 叶：分基为于活演动示导设叶计和的固一定站导式叶在，线通演过示导、叶素开材度销控售制、水服量务，交进易而控制水轮机的出力。
水轮机
二滩电厂水轮机为混流式水轮机，其主要由引水部件、导水部件、工作 部件、泄水部件以及附属部件组成。
a.水轮机按照安装高程，其主要部件布置和作用如下： 大轴补气管：其进气管口位于1019主层上游夹墙侧大轴补气头室，通过穿 越上机架的管路，经过滑环室，送至水轮机大轴中中空的补气管。大轴补气 管的下侧延伸至本机组的尾水管，补气方式是自然补气，作用是减小水轮机 汽蚀和振动。
发电机
二滩水电站发电机定子机座由 7层钢制环板组成,在工厂分四瓣 制造后运至现场,在厂房内对机座 进行组装、调整,定子铁心现场堆 叠.叠片完成后对定子进行90 min 磁化试验,以检查定子的安装质量. 发电机转子支架为圆盘式结构,由 中心体和4个扇形体在现场组装、 焊接而成;转子磁轭也是现场堆叠, 并在安装完毕后进行热打键;磁轭 与转子支架间设多种组合键,用于 调整磁轭的圆度、同心度、垂直 度.二滩水电站发电机安装的主要 特点是:转子叠片采用螺旋式方法, 定子直接采用永久螺杆压紧及用 力矩控制压紧程度,这些工艺具有 安装简单和省工、省料的优点。
使得水轮机的流量和出力发生相应的变化。当导叶首尾相连时， 关闭了水流进入转轮的通道，此时导叶开度为零。
导叶传动机构由接力器推动，接力器受调速器控制。
点击此处添加标题
水流通过导水机构获得必要的水流方向和速度后进入转轮， 转轮叶片之间的通道称为流道，水流经过流道时， 叶片迫使水流按照它的形状改变流速的方向和大小，使水流动量改变，水流反过来给叶片一 个反作用力，此力的合
称的进入导水基机于构演。示设导计水的机一构站由式导在叶线及演导示叶、传素动材机销构售组、成服，务导交叶易传动机构包括转臂、连杆、控制环等零部件。
导负叶荷的变轴化颈 时支，基撑通于在过演顶导示盖叶设和传计动底的机环一构上站同，式时并在转能线动绕演所自示有身、导的素叶轴材，线销到旋售导转、叶。服围导务绕叶交自均易身匀的布轴置线在旋座转环一和个转角轮度之，间即的可环改形变空导间叶内的。开当度机，组
二滩水电站
目录
01 二滩水电站概况 02 二滩水电站厂房布置 03 二滩水电站厂房的特点 04 二滩水电站厂房作用与功能
2
二滩水电站概况
二滩水电站地处中国四川省西南边陲攀枝花市盐边与米易两县交界处，处于雅 砻江下游，坝址距雅砻江与金沙江的交汇口33公里，距攀枝花市区46公里，系亚 砻江水电基地梯级开发的第一个水电站，上游为官地水电站，下游为桐子林水电 站。
A 地下厂房布置图
厂房的特点
坝后式厂房 特征：厂房位于拦河坝的下游， 紧接坝后，在结构上与大坝用 永久缝分开，发电用水由坝内 高压管道引入厂房。 有时为了解决泄水建筑物布置 与厂房建筑物布置之间的矛盾， 可将厂房布置成以下型式： ⑴溢流式厂房。将厂房顶作为 溢洪道，成为坝后溢流式厂房。 ⑵坝内式厂房。厂房移入溢Байду номын сангаас 坝体空腹内。
点击添加标题 力对转轮轴心产生一个力矩，推动转轮旋转，从而将水流能量转换为旋转的机械能。转轮通过上冠与主轴连接， 上
冠下部装有泄水锥，用来引导水流均匀流出，减少叶片出流的漩涡。为了减少漏损，在上冠和顶盖之间， 下环与基 础环之间安装基有于止演漏示装设置计。的为一了站减式小在轴线向演水示推、力素，材在销上售冠、上服设务有交减易压孔。
二滩水电站厂房类型：
坝后式厂房
优点：是大坝和厂房各成自己的建筑 物体系,相对来说结构较为简单,施工 时厂房与大坝的相互干扰也少
01 02
4
厂房整体布置
二滩地下厂房 二滩水电站由于机组及主变压器尺寸大，形 成了由地下主厂房、主变压器室和尾水调压 室组成的三大平行的地下洞室，其尺寸分别 为： 地下厂房：280.29米×25.5米×65.38米 （长×宽 ×高）；地下洞室开挖量370万立 方米； 主变压器室：199 米×17.4米×24.9米（长 ×宽×高）； 尾水调压室分2室：1号室92.9米×19.5米 ×69.6米（长×宽×高），2号室92.9米 ×19.5米×59.6米（长×宽×高）。 洞室净间距：主厂房与主变室为35米； 主变压器室与尾水调压室为30米。
.混流式水轮机工作原理
点击添加标题
蜗壳起引水基作于用演，示上设游计水的库一的站水式流在经线过演压示力、钢素管材流销经售蜗、壳服，务座交环易，导水机构进入转轮，再通过尾水管流向下
游。水流在蜗壳基内于一演方示面设围计绕的导一水站路式线在作线圆演周示运、动素，材另销一售方、面服又务向交着易水轮机轴心作径向运动，使水流能够均匀且轴对
水电站最大坝高240米，水库正常蓄水位海拔1200米，总库容58亿立方米，调 节库容33.7亿立方米，装机总容量330万千瓦，保证出力100万千瓦，多年平均发 电量170亿千瓦·时，投资286亿元。 工程以发电为主，兼有其他等综合利用效益。
3
二滩水电站厂房构
二滩水电站厂房结构：
（1）水轮机
（2）发电机 （3）主变压器 （4）GIS设备 （5）控制保护系统
基于演示设计的一站式在线演示、素材销售、服务交易 基于演示设计的一站式在线演示、素材销售、服务交易
点击此处添加标题
顶盖： 将流道与外部隔离开并形成导水机构上部过流表面的环状结构部件。顶盖支撑导叶上部轴及主轴的导轴承与 主轴密封。并设有专门的密封防止流道内的水上溢。 转轮：将水流的能量转换为转轴上的旋转机械能。位于上冠与下环之间，把上冠与下环连接成一整体。 水导轴承：采用稀油自润滑的金属筒式轴承，由4块90度的轴 瓦拼组成圆筒状，瓦面为巴氏合金，作用是保持水 轮机的平衡。
转轮位于整基个于水演轮示机设的计中的心一，站上式为在顶线盖演所示盖、，素下材有销尾售水、管服，务四交易周为活动导叶和座环包围，底环和基础环包围着 转轮下环面。基主于轴演穿示过设顶计盖的，一下站法式兰在与线转演轮示上、冠素连材接销，售上、法服兰务与交发易电机转子中心体连接
基于演示设计的一站式在线演示、素材销售、服务交易
大轴：直径2.2m,中空，内有补气管，作用为将水轮机的机械能转换为发 电机的电能。
点击此处添加标题
蜗壳：金属345°包角，进口直径7.2m, 图示左侧有蜗壳进人门，进人门位于998高程的机组技术供水室， 作 用是引导水流并使流入转轮的水流匀速。
点击添加标题 接力器：分为#1接力器和#2接力器，位于水车室内， 通过调速器压油装置提供动力，控制活动导叶。 基于演示设计的一站式在线演示、素材销售、服务交易 导 叶：分基为于活演动示导设叶计和的固一定站导式叶在，线通演过示导、叶素开材度销控售制、水服量务，交进易而控制水轮机的出力。
水轮机
二滩电厂水轮机为混流式水轮机，其主要由引水部件、导水部件、工作 部件、泄水部件以及附属部件组成。
a.水轮机按照安装高程，其主要部件布置和作用如下： 大轴补气管：其进气管口位于1019主层上游夹墙侧大轴补气头室，通过穿 越上机架的管路，经过滑环室，送至水轮机大轴中中空的补气管。大轴补气 管的下侧延伸至本机组的尾水管，补气方式是自然补气，作用是减小水轮机 汽蚀和振动。
发电机
二滩水电站发电机定子机座由 7层钢制环板组成,在工厂分四瓣 制造后运至现场,在厂房内对机座 进行组装、调整,定子铁心现场堆 叠.叠片完成后对定子进行90 min 磁化试验,以检查定子的安装质量. 发电机转子支架为圆盘式结构,由 中心体和4个扇形体在现场组装、 焊接而成;转子磁轭也是现场堆叠, 并在安装完毕后进行热打键;磁轭 与转子支架间设多种组合键,用于 调整磁轭的圆度、同心度、垂直 度.二滩水电站发电机安装的主要 特点是:转子叠片采用螺旋式方法, 定子直接采用永久螺杆压紧及用 力矩控制压紧程度,这些工艺具有 安装简单和省工、省料的优点。
使得水轮机的流量和出力发生相应的变化。当导叶首尾相连时， 关闭了水流进入转轮的通道，此时导叶开度为零。
导叶传动机构由接力器推动，接力器受调速器控制。
点击此处添加标题
水流通过导水机构获得必要的水流方向和速度后进入转轮， 转轮叶片之间的通道称为流道，水流经过流道时， 叶片迫使水流按照它的形状改变流速的方向和大小，使水流动量改变，水流反过来给叶片一 个反作用力，此力的合
称的进入导水基机于构演。示设导计水的机一构站由式导在叶线及演导示叶、传素动材机销构售组、成服，务导交叶易传动机构包括转臂、连杆、控制环等零部件。
导负叶荷的变轴化颈 时支，基撑通于在过演顶导示盖叶设和传计动底的机环一构上站同，式时并在转能线动绕演所自示有身、导的素叶轴材，线销到旋售导转、叶。服围导务绕叶交自均易身匀的布轴置线在旋座转环一和个转角轮度之，间即的可环改形变空导间叶内的。开当度机，组
二滩水电站
目录
01 二滩水电站概况 02 二滩水电站厂房布置 03 二滩水电站厂房的特点 04 二滩水电站厂房作用与功能
2
二滩水电站概况
二滩水电站地处中国四川省西南边陲攀枝花市盐边与米易两县交界处，处于雅 砻江下游，坝址距雅砻江与金沙江的交汇口33公里，距攀枝花市区46公里，系亚 砻江水电基地梯级开发的第一个水电站，上游为官地水电站，下游为桐子林水电 站。
