Hale Waihona Puke 一、转向器操纵机构汽车转向操纵机构主要有转向盘、转向轴及转向管柱等机件 组成。如图3-3-1所示为东风EQ1090E 型汽车转向操纵机构。
模块三 汽车转向系
图3-3-1 东风EQ1090E 型汽车转向操纵机构
1-转向盘 2-转向柱管 3-橡胶垫 4-转向柱管支架 5-转向柱管支座 6-转向操纵机构支架 7-转向轴限位弹簧 8-上万向节 9-转向传动轴 10-花键防护套 11-下万向节 12-转向器 13-转向摇臂 14-转向直拉杆 15-转向轴 16-转向节衬套 17-电喇叭按钮盖 18-搭铁接触板组件
3. 可分离式安全转向操纵机构
上海桑塔纳轿车采用了可分离式安全转向操纵机构,如图3-
3-3a所示。3-3-3b为转向盘受撞击时,安全元件被折叠、压缩和
安全连轴节脱开使转向柱产生轴向移动的情形。一汽红旗、奥迪 轿车的转向操纵机构与此类似,如图3-3-4 所示,只是无可折叠
的安全元件。
模块三 汽车转向系
4. 缓冲吸能式转向操纵机构 (1)网状管柱变形式
这种转向操纵机构的转向轴分为上下两段,如图3-3-5a所示。 当转向管柱受到来自上端的冲击力后,会再次被轴向压缩变形并 消耗冲击能量,如图3-3-5b所示。
(2)钢球滚压式形式
图3-3-6a所示为一种用钢球连接的分开式转向柱。当发生第 一次碰撞时,将连接上、下转向轴的塑料销钉切断,下转向轴便
模块三 汽车转向系
2. 工作过程
工作过程如图3-2-5所示。
3. 特点
采用齿轮齿条式转向
器可以使转向传动机构简 化(不需转向摇臂和转向 直拉杆等),转向传动机 构简单,齿轮齿条无间隙
图3-2-5 转向系工作过程

《汽车底盘构造与维修》教学课件—10机械转向系统

《汽车底盘构造与维修》教学课件—10机械转向系统

项目一机械转向系统单元三转向系单元三转向系一、汽车转向系统的功用汽车转向系统的功用是按照驾驶人的意愿改变汽车的行驶方向和保持汽车稳定的直线行驶。

二、汽车转向系统的基本组成尽管汽车转向系统的结构形式复杂多样,但转向系统都是由操作机构、转向器和转向传动机构三个基本部分组成。

三、汽车转向系统的分类汽车转向系统按转向动力源的不同,分为机械转向系统和动力转向系统两大类。

机械转向系是以驾驶员的体力(手力)作为转向动力的转向系,其中所有传力部件都是机械的。

动力转向系是兼用驾驶员体力和发动机动力为转向动力的转向系。

它是在机械转向系的基础上加设一套转向动力装置,从而减少驾驶员的体力消耗,提高驾驶的舒适性。

一、汽车机械转向系统的组成机械转向系统由转向操纵机构、转向器和转向传动机构三大部分组成。

二、转向操纵机构1.转向操纵机构的功用和组成转向操纵机构是驾驶员操纵转向器的工作机构,主要由转向盘、转向轴、转向管柱、万向传动装置等组成图3-1-1 桑塔纳轿车转向操纵机构1-转向盘 2-转向柱管 3-上转向柱 4-下转向柱 5-转向器二、转向操纵机构2.转向操纵机构的分类为了保证驾驶员的安全,同时也为了更加舒适、可靠地操纵转向系,现代汽车(特别是轿车)通常在转向操纵机构上增设相应的安全、调节装置,这些装置主要反映在转向轴和转向柱管的结构上。

根据转向柱结构、形式和功用的不同,分为安全式转向柱、可调节式转向柱两种类型。

二、转向操纵机构2.转向操纵机构的分类(1)安全式转向柱安全式转向柱是在转向柱上设置能量吸收装置,当汽车紧急制动或发生撞车事故时,吸收冲击能量,减轻或防止冲击对驾驶员的伤害。

二、转向操纵机构2.转向操纵机构的分类(1)安全式转向柱二、转向操纵机构2.转向操纵机构的分类(2)可调节式转向柱驾驶员不同的驾驶姿势和身材对转向盘的最佳操纵位置有不同的要求。

为此,一些汽车装设了可调式转向柱,使驾驶员可以在一定的范围内调节转向盘的位置。

汽车底盘构造与维修汽车转向系

汽车底盘构造与维修汽车转向系
汽车底盘构造与检修
项目四 转向系统
转向原理(流畅).mp4
项目四 转向系统
课题一
转向系概述
汽车上用来改变或恢复其行驶方向的专设机 构称为汽车转向系。 一、功用:改变汽车的行驶方向和使汽车保 持稳定的直线行驶。 二、分类:机械转向系和动力转向系。
三、 对转向系统的要求: 1.要求工作可靠,操纵轻便。 2.转向机构能减小地面传到转向盘上的冲击, 并保持适当的"路感"。 3.当汽车发生碰撞时,转向装置应能减轻或 避免对驾驶员的伤害。
转向拉杆
转向动力缸
转向节
梯形臂
转向横拉杆 转向控制阀
五、转向原理及术语
(一)转向原理
72.汽车转向示意图.exe
转向时汽车各轮纯滚动的条件: 内、外导向轮的转速:n外>n内。 内外驱动轮的转速:n外>n内。 (靠差速器保证) 各轮有一共同的瞬时回转中心, 即内外导向轮的偏转角满足:内> 外,即β>α。并且要满足下列公 式: ctgα = ctgβ+B/L(转向梯形理论特性)
工作过程:转向蜗杆转动→指销绕摇臂轴轴 线沿圆弧运动→带动摇臂轴转动。
蜗杆曲柄指销式转向器的组成及工作原 理.swf
2.齿轮齿条式转向器的构造和工作原理
①构造:齿轮齿条式 转向器主要由转向器 壳体、转向齿轮及转 向齿条等组成。转向 器通过转向器壳体的 两端用螺栓固定在车 架上。
防尘护套 转向齿条 调整螺钉
倾斜角度调节
方向盘可以上下移动
返回
轴向位置调节
方向盘可以上下伸缩
返回
课题三、转向传动机构
功用 将转向器输出的力和运动传到两侧转向节, 使转向轮偏转,且偏转角按一定关系变化, 保证车轮与地面的相对滑动尽可能小。

4-2转向系检查ppt课件(全)

4-2转向系检查ppt课件(全)

转向沉重的故障
症状:转动方向盘感到沉重吃力。 原因: 1、转向器—支起前桥转动,仍重-在转向器。 2、轮胎气压,平面轴承。 3、主销或各球头-润滑不良。 4、四轮定位,前束 5、前桥变形 6、液压动力泵或其油路问题
电子控制式动力转向系
设计出发点: 与车速相关;
传统动力转向:1、低速或停车时,转向 沉重;2、中速时轻快;3、高速更轻快。
可逆式转向器正传动效率高,逆传动效率也高;不 可逆转向器正传动效率高,逆传动效率为零;半可逆 式转向器正传动效率高,逆传动效率较低。
转向器
所有的转向器都要求正传动效率要高,这样转向 力通过转向器时损失少,转向操纵便灵活。好的转向 器应有适当的逆传动效率,使驾驶员通过操纵转向盘 既能对道路情况有明显的"路感",但又不能使路面不 平对转向盘产生过大的冲击。
现代汽车的转向轴除装有柔性万向节外 ,有的还装有能量吸收机构、高度调整机 构、斜度调整机构和转向锁止机构,以方 便不同体型驾驶员的操纵。
机械式转向操纵机构
安全式转向操纵机构
作用:为保证驾驶员的安全。 1、可分离式安全转向操纵机构
此类转向操纵机构的转向管柱分 为上下两段,当发生撞车时,上下两 段相互分离或相互滑动,从而有效地 防止转向盘对驾驶员的伤害,但转向 操纵机构本身不包含有吸能装置。
调整:1、转向盘自由行程的调整; 2、转向
盘位置的调整; 3、横直拉杆的调整。
二、检修:
1、转向器的拆装检修 2、操纵机构的拆装与 检修 3、传动机构的拆装与检修
机械转向系的故障诊断
常见故障及现象:
1、转向沉重 指行驶中转动方向盘很沉重,转弯后又 不能回正。 2、低速行驶摆头 指低速行驶时,方向不稳,产生 前轮摆振。 3、高速摆头 指高速行驶时方向盘抖动。 4、行驶跑偏 直线行驶时,放松方向盘,车辆不能 直线行驶。 5、转向不足 转弯时,方向盘或车

转向系统的构造原理与故障检修

转向系统的构造原理与故障检修

2. 液压动力转向系工作原理 以图15-20为例,说明如下: 15-20为例,说明如下: 汽车直线行驶时,转向阀在转向控制下将低压油油路回O 汽车直线行驶时,转向阀在转向控制下将低压油油路回O、高压动力 油路P 通动力缸左腔L的油路A 通动力缸右腔R的油路B 油路P、通动力缸左腔L的油路A、通动力缸右腔R的油路B四路油道接 通,转向油泵处于卸荷状态,动力缸R 通,转向油泵处于卸荷状态,动力缸R、L腔无压力,动力转向器无助 力。 驾驶员顺时针转动方向盘,带动转向阀,控制动力油由P经A到达动力 驾驶员顺时针转动方向盘,带动转向阀,控制动力油由P 缸L腔,R腔制动油由B回流到O,动力缸两腔压力不同,推动活塞运动, 腔,R腔制动油由B回流到O 通过传动机构使左、右转向轮向右偏转,从而实现右转向助力。向左 转向时情况相反。在转向过程中,驾驶员只施加很小的操纵力,大部 分动力由液压转向泵提供。 当动力转向装置出现故障时, 在驾驶员的作用下,实现机 械转向。此时,单向阀打开, R、L两腔液压油可与主油路 自由流通。
图15-24 潜没式双作用叶片泵
第三节 转向系统常见故障诊断与检修 一、常见故障及经验诊断法 大多数汽车的转向轴是前轴。前轴和转向系的常见故障是前轮轮胎磨损不 正常、转向盘自由行程过大、转向沉重、自动跑偏和前轮摆头等。 1. 前轮轮胎磨损不正常 (1)现象:轮胎磨损速度加快,胎面形状出现异常。 (2)原因: a. 轮胎气压不符合要求; b. 轮胎长期未换位; c. 前轮定位不正确,其中尤其是前束与外倾配合不正确; d. 轮毂轴承松旷或转向节与主销松旷; e. 纵、横拉杆或方向机松旷; f. 钢板弹簧u形螺栓松旷; 钢板弹簧u g. 钢板弹簧衬套与其销松旷; h. 前轮径向圆或端面圆跳动太大; i. 前轮旋转质量不平衡; j. 前轮摆头; k. 前轴与车架纵向中心线不垂直或车架两边的轴距不等; l. 前轴或车架弯、扭变形;

电动汽车机械转向系检修

电动汽车机械转向系检修

电动汽车机械转向系检修1〕转向器壳体及盖的检修转向器壳体和盖的裂纹可用浸透探伤等方法检验。

如有裂纹,一般应予更换。

裂纹不大时,允许焊补。

电动汽车转向器壳体和盖上各轴承孔与轴承(衬套)的配合间隙不得大于原设计规定值的0.02mm,轴承孔磨损后可进展镶套或刷镀修理。

转向摇臂衬套磨损应更换。

衬套压入的过盈量一般为0.05-0.08mm。

衬套可镗削或铰削,但应保证两孔衬套同轴。

衬套与摇臂轴配合的最大间隙不得大于原设计规定值的0.005mm;电动汽车转向器壳体与盖整个接合面的平面度误差不得大于0.1mm;否那么应进展修磨。

转向器壳体上两蜗杆轴承孔公共轴线与两摇臂轴轴承孔公共轴线的垂直度误差应符合厂家规定要求。

两轴线间的间隔应符合原设计规定。

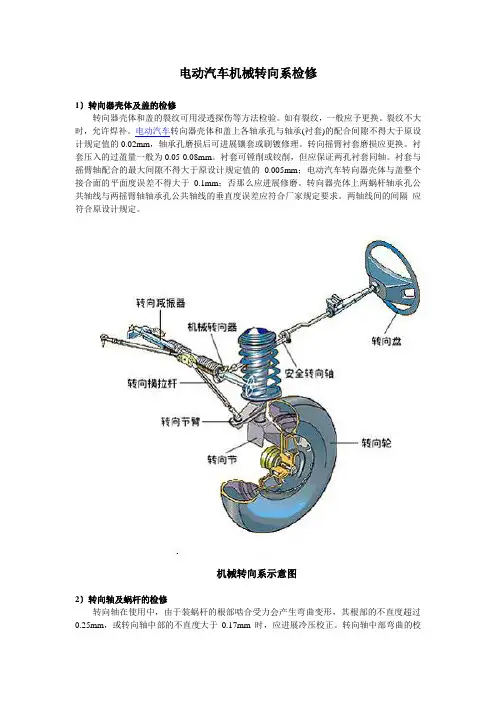

机械转向系示意图2〕转向轴及蜗杆的检修转向轴在使用中,由于装蜗杆的根部啮合受力会产生弯曲变形,其根部的不直度超过0.25mm,或转向轴中部的不直度大于0.17mm时,应进展冷压校正。

转向轴中部弯曲的校正应先在转向轴内充满细砂,然后进展校正。

转向轴与蜗杆过渡处应用敲击法检视有无裂纹,以防隐蔽裂纹存在而导致严重事故。

蜗杆的齿面和锥形轴颈有裂纹、疲劳剥落、磨损严重,甚至无法调整啮合间隙时,应予更换。

更换蜗杆后,应将其下端轴管翻边铆紧,以保证转向轴与蜗杆结实接合。

假设蜗杆锥形轴颈部位磨损较大,可镀铬或镶配锥形套。

3〕电动汽车转向摇臂轴及滚轮的检修〔1〕摇臂轴与衬套的配合间隙应为0.03-0.07mm。

如有松旷感觉,就会增大转向盘的游动间隙,应更换衬套。

新套与座孔应有0.06-0.62mm的过盈配合。

摇臂轴磨损超过0.15mm 应修复或更换,摇臂轴弯曲应予校正。

〔2〕滚轮与轴承的配合间隙应为0.04mm,转动灵敏。

如有松旷感觉,将增大转向盘的游动间隙。

其轴向间隙不大于0.15mm,径向间隙不大于0.20mm,否那么应修理或更换轴承。

滚轮的轴承磨损起槽应予更换,或配换加粗的滚针,并加厚止推垫圈,然后焊修滚轮两端面,以消除过大的径向和轴向间隙。

机械液压助力转向的检修步骤

机械液压助力转向系统是一种常见的汽车转向系统,其检修步骤如下:
1. 检查液压助力转向系统的外观,查看是否有明显的破损、泄漏或其他损坏迹象。

2. 检查液压助力转向系统的油液水平。

液压助力转向系统需要使用专用的液压油,检查油液是否充足,若不足需添加。

3. 检查液压助力转向泵。

液压助力转向泵是系统中的关键部件,需要检查泵体是否有裂纹或泄漏,同时检查泵的转动是否顺畅。

4. 检查液压助力转向油缸。

液压助力转向油缸负责将液压能转化为机械能,检查油缸是否有泄漏、磨损等问题,同时检查油缸的活塞和活塞杆是否运动顺畅。

5. 检查液压助力转向管路和接头。

管路和接头连接液压助力转向系统的各个部件,需要检查是否有破损、泄漏等问题。

6. 检查液压助力转向系统的压力流量控制阀体。

压力流量控制阀体负责调节液压助力转向系统的压力和流量,需要检查阀体是否有破损、泄漏等问题。

7. 检查V型传动皮带。

V型传动皮带负责传递液压泵的动力,需要检查皮带是否有磨损、裂纹等问题,同时检查皮带张紧度是否合适。

8. 检查储油罐。

储油罐是液压助力转向系统的油液储存部件,需要检查储油罐是否有破损、泄漏等问题。

9. 进行故障诊断与排除。

根据检查结果,对液压助力转向系统进行故障诊断与排除,确保系统正常工作。

10. 最后,对液压助力转向系统进行润滑和清洁,确保系统内部清洁无杂质。

工程机械底盘转向系统构造与检修—转向系统的功用和要求

转向系对机械行驶的安全性和整机性能的充分发 挥关系重大,因此对其组成的各部件、零件的强度、 刚度和使用寿命以及结构联接的可靠性有较高要求。
(3)具有较小的转向半径
为了提高机械 的机动性,应尽可 能增大内侧转向轮 的最大偏转角,获 得最小转向半径。
(4)操纵轻便
转向的操纵力要小,且转向 盘应使驾驶员在操纵时有一定的 路感。但路面对车轮的冲击力应 尽可能小地反传到转向盘上,有 利于减轻驾驶员的疲劳强度和保 障行驶安全。此外,机械转向后 应有一定的自动回正能力。(主 销后倾、主销内倾)
转向系的功用和 要求Βιβλιοθήκη 转向系的功用 转向系的要求
转向系的功用
转向系是工程机械用来在行驶和作业过程中按道路和作业情 况的不同能平稳、灵活地及时改变其行驶方向。转向性能是保证工 程机械安全行驶,减轻驾驶人员劳动强度和提高作业生产率的重要 因素。
转向系的要求
(1)要求有正确的运动规律。
换图
(2)工作可靠
(5)转向灵敏。 (6)便于保养和调整。
转向系的功用 转向系的要求

学习任务17 机械转向系统的检修

学习任务十七机械转向系统的检修任务要求完成本学习任务后,你应能:1、掌握齿轮齿条式转向器的检修。

2、熟悉循环球式转向器的检修。

3、能正确的对转向摇臂、转向节臂、横、直拉杆及梯形臂进行检修。

4、掌握转向操纵机构的检修。

建议课时:8课时任务描述一辆捷达轿车,行驶时出现转向沉重、车身不稳现象,经初步检查,故障在齿轮齿条式转向系统,需检修。

一、理论知识准备1.概述汽车转向系统的作用是改变和保持汽车的行驶方向。

机械转向系统由转向操纵机构、转向器和转向传动机构组成,如图17-1所示。

图17-1 机械转向系统2.转向操纵机构转向操纵机构的作用是将驾驶员操纵转向盘的力传递给转向器;同时为了驾驶员的舒适驾驶,可以进行调节,以满足不同驾驶员的需求;为了防止车辆碰撞后对驾驶员的损伤,还有一定的安全保护装置,基本结构如图17-2所示。

图17-2 转向操纵机构的基本结构(1)转向盘组成如图17-3所示,由一个坚硬的轮圈和许多连接轮圈和中心轮毂的辐条组成,中心和转向轴上端装配在一起。

多数转向盘的轮毂都有内花键,与转向轴的外花键装配在一起。

图17-3 转向盘1-轮圈;2-轮辐;3-轮毂(2)转向柱结构如图17-2所示,转向柱主要由转向轴、中间轴和万向节等组成。

通过转向柱可以把转向盘的旋转运动传递给转向器。

(3)防撞机构的作用是,当汽车发生碰撞时,防撞机构能减小驾驶员因惯性的作用撞击转向盘的力,防止转向轴伤害驾驶员。

分为球式、弯曲支架式、内封硅胶粉末式、啮合式和波纹管式,如图17-4所示。

图17-4 转向柱防撞机构(4)许多转向轴都有倾斜角调节机构,它能使驾驶员调节转向盘相对于转向轴的相对角度,如图17-5所示。

一些转向柱还设计成可伸缩式的这就意味着转向轴和套管的上部能向驾驶员方向向内拉,并且能向仪表板方向往里推,然后再固定到新位置。

做一做:查一下可伸缩式转向柱的结构。

图17-5 转向轴倾斜角调节机构(5)锁止机构结构如图17-6所示,在点火开关上通常安装有机械的锁止机构,如果汽车钥匙拔开后,转向轴被锁止,汽车不能转向,起防盗作用。

工程机械底盘转向系概述


二、对转向系的基本要求
➢ 1、转向时各车轮必须作纯滚动,形成统一的转向中心,如图7-1所示;
ctgα =(M+N)/L ctgβ =N/L ctgα- ctgβ =M/L
2、操纵轻便; 3、转向灵活; 4、工作可靠; 5、结构合理。
三、轮式车辆转向系的转向方式分析
一、偏转车轮转向
1、偏转前轮转向(图a) 2、偏转后轮转向(图b) 3、偏转前后轮转向(图c )
二、转向传动机构
➢ (一)转向垂臂 ➢ (二)转向纵拉杆 ➢ (三)转向横拉杆
转向纵拉杆
转向垂臂 转向横拉杆
二、铰接式转向(图d)
第二节 偏转车轮式机械转向系
一、转向器的功用是将转向盘上的操纵力加以放大,并改变动力传动方 向,经转向垂臂传给转向传动装置。
二、转向器的种类很多,通常按传动副的结构形式可分为球面蜗杆滚轮 式转向器,循环球式转向器和曲柄指销式转向器。
三、转向器按传递可逆程度可分为可逆式、不可逆式和极限可逆式。
ቤተ መጻሕፍቲ ባይዱ
蜗杆曲柄销式转向器
1-端盖 2-调整垫片 3-滚珠轴承 4-蜗杆 5-锁片 6-钢丝卡环 7-堵片 8-油封9-转向臂轴衬套 10-弹性垫圈 11-垫圈 12-销 13-垫片 14-螺钉 15-转向器盖螺钉 16-螺母 17-曲柄 18-双列锥形滚柱轴承 19-转向器侧盖 20-调整螺母 21-曲柄销 22-转向器壳体
第七章
转向系统
1.概述 2.偏转车轮式机械转向系统
3.液压动力转向 4.履带式车辆转向系统
第一节 概 述
➢一、转向系的功用和组成
➢ 转向系的功用是操纵车辆的行驶方向,转向系统 应能根据需要保持车辆稳定的沿直线行驶或能按 要求灵活地改变行驶方向。根据原理不同,转向 系统可分为轮式和履带式两大类,根据转向方式 的不同,轮式底盘转向可分为偏转车轮转向和铰 接式转向两种,按作用原理不同,转向系又可分 机械式和液压式两种。
