高一【通用技术(江苏版)】木材的连接方式-课件
连接件连接 卡位设计的连接件，方便定位。
生活中见到的连接件：
那有没有一种连接方式，不用任何 其他材料仅通过自身连接呢？
鲁班锁：没有胶水、没有钉子。
河姆渡遗址出土的榫卯木构件，被称为7000年前的奇迹。
新石器时代
榫接：
榫头 卯眼
榫卯sǔn mǎo，是在两 个木构件上所采用的 一种凹凸结合的连接 方式。凸出部分叫榫； 凹进部分叫卯，榫和 卯咬合，起到连接作 用。
问题6：将头榫与尾榫的制作过程倒过来，可以吗？
资料
马上行动：为提高结构的受力情况，请同学们将构件1 与构件2间用燕尾榫的方式连接。
构件2
构件1
小结： 胶连接
钉接
螺栓 连接
连接件 连接
榫接
课后练习：
同学们能看出来这个作品中燕 尾榫拼接的部分吗？
三条小木凳又是通过何种榫卯 拼接到一块的？你能画出板材间 连接的示意图吗？
木材的连接方式
年 级：高一 主讲人：霍莹
学 科：通用技术（江苏版） 学 校：北京市第一零一中学
本节课任务： 采用合适的连接方式，将台灯各构件组装在一起。
台灯的各个部件示意图
问题1. 灯罩的四个构件间如何连接？
胶粘（白乳胶 ）
胶粘（热熔胶）
资料
热熔胶棒及热熔胶枪
热熔胶怎么用？
胶粘（速干胶 ）
►雨水打在窗户上，发出嘀嗒，嘀嗒的声响。这天空好似一个大筛子， 正永不疲倦地把银币似的雨点洒向大地。远处，被笼罩在雨山之中的 大楼，如海市蜃楼般忽隐忽现，让人捉摸不透，还不时亮起一丝红灯， 给人片丝暖意。 ►七月盛夏，夏婆婆又开始炫耀她的手下——太阳公公的厉害。太阳 公公接到夏婆婆的命令，以最高的温度炙烤着大地，天热得发了狂， 地烤得发烫、直冒烟，像着了火似的，马上要和巧克力一样融化掉。 公路上的人寥寥无几，只有汽车在来回穿梭奔跑着。瓦蓝瓦蓝的天空 没有一丝云彩，一些似云非云、似雾非雾的灰气，低低地浮在空中， 使人觉得憋气不舒服。外面的花草树木被热得打不起精神来，耷拉着 脑袋。
木制品胶合工艺--型面覆面胶合工艺(PPT 29页)
材料科学与工程学院

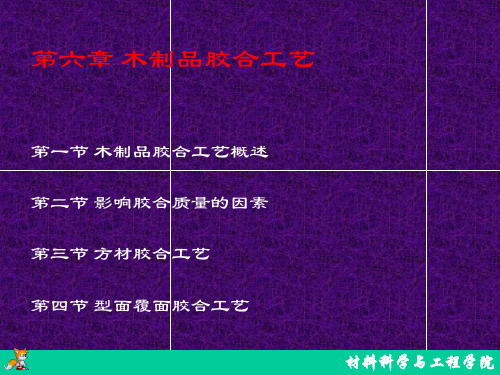

第一节 木制品胶合工艺概述
一.胶合和胶合工艺
（一）胶合概念 1.胶合
狭义—胶合材料与被胶合材料是同一材质或同一种性 质的，用胶粘剂胶接在一起的称为胶合。 2.胶贴
胶合材料与被胶合材料是不同材质或不同性质的，用 胶粘剂胶合在一起的称为胶贴。 3.胶合
广义—把两种或两种以上物质在胶粘剂的作用下胶接 为一体的都称。
材料科学与工程学院
3.指接工艺
（1）铣齿
截锯片+铣齿刀
（2）涂胶
手工刷涂，机械胶辊的涂胶，机械喷涂。
（3）接长
• 同一树种，指形短，端向压力大；
指形长，端向压力小。
• 同一指长，木材的密度小，端向压力小；
•
木材的密度大，端向压力大。
（4）指接材生产线
材料科学与工程学院
材料科学与工程学院
三.宽度上胶合
3.方材胶合的基本工艺要求 （1）被胶合的小料方材是同一树种或材性相似 （2）小料方材纹理应尽可能一致 （3）被胶合的小料方材的木材含水率一致或基
本一致（其相邻胶合材料的含水率偏差应小 于1% 总含水率偏差不大于2%）。
材料科学与工程学院
二.长度上胶合
（一）对接 胶粘剂和U形钉结合，以增大胶合强度。
材料科学与工程学院
二.胶粘剂的固体含量与胶合强度的关系
1.胶粘剂的固体含量高 2.胶粘剂的固体含量低
三.胶合工艺条件与胶合强度的关系
1.涂胶量 涂胶量过大 涂胶量过少
2.陈放时间
材料科学与工程学院
3.胶层固化条件 （1）胶合压力 （2）胶合（加压）时间 （3）胶合时间和加热温度的关系
材料科学与工程学院
1.方材胶合
名称 结合面形式
第一节 木制品胶合工艺概述
一.胶合和胶合工艺
（一）胶合概念 1.胶合
狭义—胶合材料与被胶合材料是同一材质或同一种性 质的，用胶粘剂胶接在一起的称为胶合。 2.胶贴
胶合材料与被胶合材料是不同材质或不同性质的，用 胶粘剂胶合在一起的称为胶贴。 3.胶合
广义—把两种或两种以上物质在胶粘剂的作用下胶接 为一体的都称。
材料科学与工程学院
3.指接工艺
（1）铣齿
截锯片+铣齿刀
（2）涂胶
手工刷涂，机械胶辊的涂胶，机械喷涂。
（3）接长
• 同一树种，指形短，端向压力大；
指形长，端向压力小。
• 同一指长，木材的密度小，端向压力小；
•
木材的密度大，端向压力大。
（4）指接材生产线
材料科学与工程学院
材料科学与工程学院
三.宽度上胶合
3.方材胶合的基本工艺要求 （1）被胶合的小料方材是同一树种或材性相似 （2）小料方材纹理应尽可能一致 （3）被胶合的小料方材的木材含水率一致或基
本一致（其相邻胶合材料的含水率偏差应小 于1% 总含水率偏差不大于2%）。
材料科学与工程学院
二.长度上胶合
（一）对接 胶粘剂和U形钉结合，以增大胶合强度。
材料科学与工程学院
二.胶粘剂的固体含量与胶合强度的关系
1.胶粘剂的固体含量高 2.胶粘剂的固体含量低
三.胶合工艺条件与胶合强度的关系
1.涂胶量 涂胶量过大 涂胶量过少
2.陈放时间
材料科学与工程学院
3.胶层固化条件 （1）胶合压力 （2）胶合（加压）时间 （3）胶合时间和加热温度的关系
材料科学与工程学院
1.方材胶合
名称 结合面形式
》第一单元《连接木料的常用方法》课件 北京出版社七年级劳动技术《木工设计与制作
（2）校正：组装完毕，用直角尺测量方正度，如果是明榫，应在明榫 出头处用凿切一裂口，用木楔挤紧，并及时校验，纠正扭歪，木楔凸 出部分要锯掉刨光；如果是暗榫，涂胶敲入后用直角尺测量方正度， 如有偏差可用锤子纠正。
（3）光面：用细刨将遗留的划线和结合不平的表面刨光，表面不允许 有刨痕、毛刺、锤印等。
（4）最后全面检查：要求各个面平直、方正，无扭曲，结合处应严密 平整，榫肩密缝、榫头紧；配件安装符合设计要求，安装牢固，位置 正确，满足使用要求。
1、平凿：又称板凿，凿刃平整，用来凿方孔。规格有多种。 2、圆凿：有内圆凿和外圆凿两种，凿刃呈圆弧形，用来凿圆 孔或圆弧形状，规格有多种。 3、斜刃凿：凿刃是倾斜的，用来倒棱或剔槽。
凿子的结构与种类
各种宽度的打凿 铁环 凿柄 凿裤
凿刃
不同凿的刃口
打凿 薄凿 斜边凿
圆凿
凿眼的姿势
孔的宽度由凿的宽度决定。
连接技术练习方案
技术项目名称：
作品图样设计（标明 尺寸）
工具选择
备注
场地要求
材料选择
操作程序与技法运用
操作人：
操作时间：年 月 日
可以通过以下作品进行不同种类连接方法的练习
连接技术练习评价
自评 他评
材料选 连接方 接口严 接合牢 外观
择适当 式适当 密
固
活动连接 用于门、窗等活动连接，也用于可拆卸部件或可
做榫头：
用直角尺划榫头长 度线 ，四面都划。
用拖线法划榫头宽度 线 ，（上、下两面）
锯榫头：注意留半条线
先在A面每条线 锯一下
翻过来在B面锯出 沿B面线斜锯到榫根 端面线
顺B面锯路锯A面线
锯条垂直拉，锯到根，略过线
拉肩：切勿伤到榫头
（3）光面：用细刨将遗留的划线和结合不平的表面刨光，表面不允许 有刨痕、毛刺、锤印等。
（4）最后全面检查：要求各个面平直、方正，无扭曲，结合处应严密 平整，榫肩密缝、榫头紧；配件安装符合设计要求，安装牢固，位置 正确，满足使用要求。
1、平凿：又称板凿，凿刃平整，用来凿方孔。规格有多种。 2、圆凿：有内圆凿和外圆凿两种，凿刃呈圆弧形，用来凿圆 孔或圆弧形状，规格有多种。 3、斜刃凿：凿刃是倾斜的，用来倒棱或剔槽。
凿子的结构与种类
各种宽度的打凿 铁环 凿柄 凿裤
凿刃
不同凿的刃口
打凿 薄凿 斜边凿
圆凿
凿眼的姿势
孔的宽度由凿的宽度决定。
连接技术练习方案
技术项目名称：
作品图样设计（标明 尺寸）
工具选择
备注
场地要求
材料选择
操作程序与技法运用
操作人：
操作时间：年 月 日
可以通过以下作品进行不同种类连接方法的练习
连接技术练习评价
自评 他评
材料选 连接方 接口严 接合牢 外观
择适当 式适当 密
固
活动连接 用于门、窗等活动连接，也用于可拆卸部件或可
做榫头：
用直角尺划榫头长 度线 ，四面都划。
用拖线法划榫头宽度 线 ，（上、下两面）
锯榫头：注意留半条线
先在A面每条线 锯一下
翻过来在B面锯出 沿B面线斜锯到榫根 端面线
顺B面锯路锯A面线
锯条垂直拉，锯到根，略过线
拉肩：切勿伤到榫头
榫卯结构分析完全版PPT课件
栽销是在两层构件相叠面的对应位置凿眼，然后把木销栽入下层构件的 销子眼内．在古建大木中，销子多用于额枋与平枋之间、老角梁与他角梁 之间以及迭落在一起的梁与随梁之间、角背、隔架雀替与梁架相迭处等，
(二)穿销 穿销与栽销的方法类似，不同这处是，栽销法销子不穿透构件； 穿销常用于溜金斗拱后尾各层构件的锁合．
销是用钢 或者木做成圆杆状 或者片状，用以阻 止被连接构件相对 移动的连接物。属 于圆杆状的，有螺 栓、钉、圆钢销、 螺钉、玻璃钢圆销 等；属于板片状的， 有玻璃钢板销，钢 板销等。
圆杆状销
板片状销
四 、 钢结构的连接
大型木建筑设计中，结构跨度及构件尺寸相对较大，传统的结 构形式无法满足大型结构的要求，结构设计往往会更多的引用钢结构的 设计方法，节点处也会积极地使用金属构件或者钢结构节点来满足结构 的要求。
五、用于水平或倾斜构件叠交或半叠交的榫卯 水平或倾斜构件重叠稳固，需要用销子；而当构件按一定角度 (９０度或其它需要的角度)叠交或半叠交时，则需要采用桁碗刻 或压掌等榫卯来稳固．
(一)桁碗 桁碗(小式称禀碗)在古建大木中用处很多，凡桁碗与柁梁、脊瓜柱相交 处，都须使用桁碗．桁碗即放置桁禀的碗口，位置在柁梁头部或脊瓜柱 顶部．
优点：构造简单，传力明确，可用简单工具制作； 由于其构造外露，易于检查施工质量和观测工作情况。
缺点：由于在构件上刻槽，对构件截面削弱较大，从而增加木材用量； 在齿槽中除承压工作外，尚伴随着脆性的剪切工作，同时只能用
于手工操作，要技术级别较高的木工进行制作，方能保证连接质量。
单齿连接 双齿连接
三、销连接
(三)箍头榫 箍头榫是枋与柱在尽端或转角部相结合时采取的一种特殊结构榫卯．”箍 头”一字，顾名思义，是”箍住柱头”的意思
(二)穿销 穿销与栽销的方法类似，不同这处是，栽销法销子不穿透构件； 穿销常用于溜金斗拱后尾各层构件的锁合．
销是用钢 或者木做成圆杆状 或者片状，用以阻 止被连接构件相对 移动的连接物。属 于圆杆状的，有螺 栓、钉、圆钢销、 螺钉、玻璃钢圆销 等；属于板片状的， 有玻璃钢板销，钢 板销等。
圆杆状销
板片状销
四 、 钢结构的连接
大型木建筑设计中，结构跨度及构件尺寸相对较大，传统的结 构形式无法满足大型结构的要求，结构设计往往会更多的引用钢结构的 设计方法，节点处也会积极地使用金属构件或者钢结构节点来满足结构 的要求。
五、用于水平或倾斜构件叠交或半叠交的榫卯 水平或倾斜构件重叠稳固，需要用销子；而当构件按一定角度 (９０度或其它需要的角度)叠交或半叠交时，则需要采用桁碗刻 或压掌等榫卯来稳固．
(一)桁碗 桁碗(小式称禀碗)在古建大木中用处很多，凡桁碗与柁梁、脊瓜柱相交 处，都须使用桁碗．桁碗即放置桁禀的碗口，位置在柁梁头部或脊瓜柱 顶部．
优点：构造简单，传力明确，可用简单工具制作； 由于其构造外露，易于检查施工质量和观测工作情况。
缺点：由于在构件上刻槽，对构件截面削弱较大，从而增加木材用量； 在齿槽中除承压工作外，尚伴随着脆性的剪切工作，同时只能用
于手工操作，要技术级别较高的木工进行制作，方能保证连接质量。
单齿连接 双齿连接
三、销连接
(三)箍头榫 箍头榫是枋与柱在尽端或转角部相结合时采取的一种特殊结构榫卯．”箍 头”一字，顾名思义，是”箍住柱头”的意思
