柱塞式喷油泵的基本结构与工作原理汇编
柱塞泵结构及原理简介
轴向柱塞泵
轴向柱塞泵—缸体和柱塞
轴向柱塞泵—缸体和柱塞
轴向柱塞泵—缸体和柱塞
轴向柱塞泵—配油盘
轴向柱塞泵工作原理
1
2
斜轴式轴向柱塞泵
轴向柱塞泵变量原理
qt
qt=（柱塞数）x（柱塞直径）x（柱塞行程）x（转速）
轴向柱塞泵变量原理
一次工作循环
qt
qt =（柱塞数）x（柱塞直径）x（柱塞行程）x（转速）
柱塞泵
柱塞泵被广泛用于高压、大流量、大 功率的系统中和流量需要调节的场合，如 龙门刨床、拉床、液压机、工程机械等得 到广泛的应用。 柱塞泵按柱塞的排列和运动方向不 同，可分为径向柱塞泵和轴向柱塞泵。
径向柱塞泵
径向柱塞泵工作原理
径向柱塞泵
ቤተ መጻሕፍቲ ባይዱ
排量： V = πd22ez/4 理论流量： qt = Vn =πd22ezn/4 实际流量： q = Vnηpv =πd22eznηpv/4 变量原理：径向柱塞泵的排量和流量 改 变偏心距的大小和方向， 即可以改变输 出油液的大小和方向。
qt =（柱塞数）x（柱塞直径）x（柱塞行程）x（转速）
径向变量柱塞泵特性
最大排量 250 cm3/r 最大压力 35 Mpa
适合于开式和闭式回路
效率高 工作寿命长 结构紧凑 易装配成多联泵形式 成本高。
轴向柱塞泵特性
最大排量 750 cm3/r 最大压力 35/40 Mpa 噪声大 对液压油污染敏感 效率高 工作寿命长 体积大 适合于各种液压油 成本高。
轴向柱塞泵变量原理
一次工作循环
qt
qt =（柱塞数）x（柱塞直径）x（柱塞行程）x（转速）
轴向柱塞泵变量原理
柱塞泵的原理及优点、安装连接方式
柱塞泵的泵油原理柱塞泵的泵油机构包括两套精密偶件：柱塞（plunger）+柱塞套(barrel)构成柱塞偶件(plunger and barrel assembly)（图5-11）、出油阀（delivery valve）和出油阀座(delivery valve seat)构成出油阀偶件(delivery valve assembly柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。
柱塞头部斜槽的位置不同，改变供油量的方法也不同。
出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为0.01mm 。
出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。
出油阀的下部呈十字断面，既能导向，又能通过柴油。
出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。
当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。
工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。
进油过程当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。
供油过程当凸轮轴转到凸轮的凸起部分顶起滚轮体时，柱塞弹簧被压缩，柱塞向上运动，燃油受压，一部分燃油经油孔流回喷油泵上体油腔。
当柱塞顶面遮住套筒上进油孔的上缘时，由于柱塞和套筒的配合间隙很小（0.0015-0.0025mm）使柱塞顶部的泵油室成为一个密封油腔，柱塞继续上升，泵油室内的油压迅速升高，泵油压力>出油阀弹簧力+高压油管剩余压力时，推开出油阀，高压柴油经出油阀进入高压油管，通过喷油器喷入燃烧室。
柱塞泵的结构和工作原理

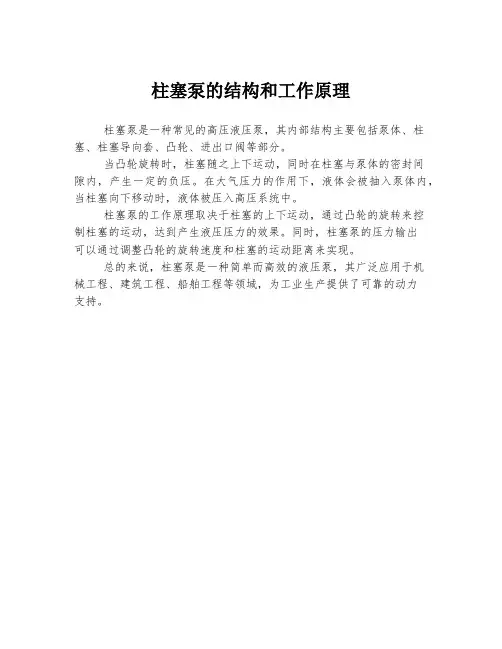

柱塞泵的结构和工作原理
柱塞泵是一种常见的高压液压泵，其内部结构主要包括泵体、柱塞、柱塞导向套、凸轮、进出口阀等部分。
当凸轮旋转时，柱塞随之上下运动，同时在柱塞与泵体的密封间
隙内，产生一定的负压。
在大气压力的作用下，液体会被抽入泵体内，当柱塞向下移动时，液体被压入高压系统中。
柱塞泵的工作原理取决于柱塞的上下运动，通过凸轮的旋转来控
制柱塞的运动，达到产生液压压力的效果。
同时，柱塞泵的压力输出
可以通过调整凸轮的旋转速度和柱塞的运动距离来实现。
总的来说，柱塞泵是一种简单而高效的液压泵，其广泛应用于机
械工程、建筑工程、船舶工程等领域，为工业生产提供了可靠的动力
支持。
第八章(5) 柱塞式喷油泵的构造与维修
柱塞式喷油泵的维修(总结）
柱塞式喷油泵的维修从四个方面进行： 1、泵体; 2、驱动机构； 3、柱塞分泵； 4、油量调节机构；
第八章（5） 柱塞式喷油泵的构造与维修
二、喷油泵的驱动与供油提前角调节装置
• 1．喷油泵的驱动 • 常由一组传动齿轮来驱动，安装时对正各正时标记。
CA6110型柴油 机喷油泵的驱 动方式如图8— 18所示
用手指堵住出 油阀下端油口， 将出油阀轻轻放 入出油阀座中。 当减压环带刚进 入阀座孔内时， 出油阀应自行停 止下落，用手指 将其压到底时， 出油阀应能迅速 弹回。
第八章（5） 柱塞式喷油泵的构造与维修
柱塞式喷油泵的维修（油量调节机构）
1、齿条直线度误差 ≤0.05mm；否则应更换。 2、齿条与齿圈的配合间隙≤0.20mm。否则应 更换。
第八章（5） 柱塞式喷油泵的构造与维修
柱塞式喷油泵的构造图
第八章（5） 柱塞式喷油泵的构造与维修
柱塞式喷油泵的工作原理
点击观看动画
第八章（5） 柱塞式喷油泵的构造与维修
柱塞式喷油泵的工作原理
凸轮上升—柱塞上升—封闭进油口— 油压升高—克服出油阀弹簧预紧力— 出油阀减压环带离开阀座—供油— 凸 轮下降—柱塞口与进油口相通—油压 下降—出油阀弹簧压紧出油阀—密封 阀座—停止供油
第八章（5） 柱塞式喷油泵的构造与维修
二、喷油泵的驱动与供油提前角调节装置
• 2．联轴器 • 通常为挠性片式联轴器，主要由两组弹性钢片、连接叉等组 成，如图8—19所示。
联轴 器
第八章（5） 柱塞式喷油泵的构造与维修
二、喷油泵的驱动与供油提前角调节装置
• 3．供油提前角自动调节器 • • • • 功用：随转速自动调节供油提前角。 安装位置：联轴器与喷油泵之间。 结构型式：机械离心式。 构造及原理：如图8—20所示。
喷油泵
3）、拨叉式油量调节
4、传动机构 由凸轮轴与滚轮传动部件组成
（二）、柱塞式喷油泵泵油原理
喷油量决定于柱塞有效行程的长短
二、分配式喷油泵 1、特点： 1）、结构简单、成本低 2）、通用性好，有利于系列化 3）、保证各缸供油均匀性和供油一致性 4）、升程小、有利于提高转速 5）、靠燃油润滑，杂质、灰尘不易进入 2、VE泵供给系简图

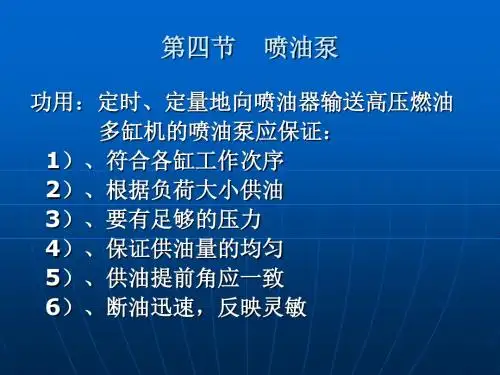

第四节
喷油泵
功用：定时、定量地向喷油器输送高压燃油 多缸机的喷油泵应保证： 1）、符合各缸工作次序 2）、根据负荷大小供油 3）、要有足够的压力 4）、保证供油量的均匀 5）、供油提前角应一致 6）、断油迅速，反映灵敏
分类： 1）、柱塞式喷油泵 2）、喷油泵—喷油器 3）、分配式喷油泵
大型柴油机使用 PT燃油供给系 广泛使用
一、柱塞式喷油泵 由泵体、分泵、油量调节机构，传动机 构组成 （一）、柱塞式喷油泵结构 1、泵体 是喷油泵的骨架，要求有足够的强度、 刚度 2、分泵 是喷油泵的主要部分，数目与缸数相 同
ห้องสมุดไป่ตู้
1）、结构 注意：柱塞和柱塞套的配合间隙为 0.0015---0.0025 2)、出油阀结构 减压环带的作用就是迅速降低管路中的 压力 3）、柱塞上的斜槽可改变供油量
3、油量调节机构 任务：是根据负荷和转速的变化，相应改 变 喷油泵的供油量，且保证各缸的供 油量一致 方法：通过转动柱塞来改变柱塞的有效行 程 来实现 有三种机构：齿杆式、球销式、拨叉式
1）、齿杆式油量调节机构 传动平稳、工作可靠、结构复杂、应用广
2）、球销式油量调节机构 结构简单，在PB泵P型泵上采用
（一）、VE分配泵的结构
1、滑片式输油泵
2、高压泵
3、驱动机构 （二）、VE分配泵的泵油过程 1、进油过程
柱塞式喷油泵的结构组成
柱塞式喷油泵的结构组成
柱塞式喷油泵的结构组成通常包括以下部分：
1. 泵体：泵体是喷油泵的主要外壳，通常采用铸铁或铝合金材料制成。
泵体内部有泵腔，用于容纳柱塞和压油凸轮。
2. 柱塞：柱塞是喷油泵的核心部件，通常由铸铁或钢制成。
柱塞安装在泵腔内，与泵腔壁紧密配合，可实现高压油液的密封和压缩。
3. 压油凸轮：压油凸轮是柱塞式喷油泵的工作机构之一，通常由凸轮轴上的凸轮与柱塞相互作用，通过凸轮的旋转驱动柱塞往复运动，完成油液的压缩和输送。
4. 供油口和放油口：供油口是喷油泵的进油口，通常与燃油箱相连。
放油口是喷油泵的出油口，将压缩后的油液输送到喷油嘴或者高压油轨。
5. 液压控制阀：液压控制阀用于控制油液的进出和压力的调节，使油液经过柱塞压缩后能够按照需要输出到喷油嘴或高压油轨。
6. 密封件：喷油泵内部各个关键部位需要使用不同种类的密封件，如O型圈、密封垫等，确保油液不外泄，并保持良好的
工作状态。
以上是柱塞式喷油泵的基本结构组成，不同型号和厂家的喷油泵可能会有些细微的差异。
a型柱塞式喷油泵的组成及各组成部分的功用
a型柱塞式喷油泵的组成及各组成部分的功用
A型柱塞式喷油泵是常用于内燃机燃油供给系统中的一种高压油泵，
其结构主要由以下部分组成：
1. 泵壳
泵壳是A型柱塞式喷油泵的主要外壳，其作用是容纳泵体和各个油路、测量孔、调整阀等结构件，为整个装置提供支撑和保护。
2. 泵体
泵体是泵壳内的内部结构件，也是喷油泵的主体组成部分，包括油缸、压力腔、入油口、输油口等。
泵体由高硬度的材料制成，其内表面经
过抛光处理，以保证柱塞上下往复运动的顺畅性和稳定性。
3. 柱塞
柱塞是喷油泵的核心部件，其作用是通过高速上下往复运动，将进油
口的燃油压缩而产生高压力，最终通过输油口喷射到喷油嘴中。
柱塞
通常是由耐磨性、高强度材料制成，表面经过特殊处理，以提高其耐
磨性。
4. 定量调节器
定量调节器是喷油泵内的一种结构，其作用是控制喷出油量的大小并
维持其稳定性。
定量调节器通常分为手动、机械或电子等类型，通过
对定量调节器进行调节，可以实现喷油量的精确控制和调整。
5. 压力调节器
压力调节器是喷油泵的另一种重要组成部分，其作用是调节输出燃油
的压力以维持系统内的稳定性和高效性。
压力调节器通常采用机械或
电子调节方式，能够根据不同的工作条件和需求，灵活地调整输出压力。
综上所述，A型柱塞式喷油泵的主要组成部分包括泵壳、泵体、柱塞、定量调节器和压力调节器，每个组成部分都起到了关键的作用，通过
其协同工作从而实现高效稳定的燃油供给系统。
柱塞式高压油泵泵油机构工作过程简写
柱塞式高压油泵泵油机构工作过程简写柱塞式高压油泵是一种常见的燃油泵，广泛应用于柴油发动机中。
它的主要作用是将燃油从燃油箱中送入喷油嘴，以供燃烧使用。
在这篇文章中，我将为你简要介绍柱塞式高压油泵的泵油机构工作过程，以帮助你更好地理解这一关键组件的工作原理和作用。
1. 柱塞和配油间隙柱塞是柱塞式高压油泵的重要组成部分，它通过上下运动来实现燃油的压缩和输送。
在柱塞与泵体之间，有一个称为配油间隙的空间。
当柱塞向上移动时，该间隙变大，燃油通过进油口进入该间隙。
当柱塞向下移动时，配油间隙减小，燃油则被迫向喷油嘴方向移动。
2. 进油和排油阀柱塞式高压油泵的泵油机构中还有两个重要的部件，即进油阀和排油阀。
进油阀位于进油口附近，它的打开和关闭会影响燃油的进出。
排油阀则位于喷油嘴附近，通过控制燃油的流动来实现喷油量的调节。
3. 喷油嘴喷油嘴是柱塞式高压油泵泵油机构中的另一个关键组件。
它位于发动机气缸中，通过喷射高压燃油来实现燃烧。
当柱塞向下移动时，排油阀关闭，喷油嘴打开，高压燃油被喷射进入气缸中。
这种喷射过程通常是由发动机控制单元(ECU)的指令来控制的。
4. 工作过程简述在柱塞式高压油泵泵油机构的工作过程中，首先燃油从燃油箱中通过进油口进入配油间隙。
随后，当柱塞向下移动时，配油间隙减小，燃油被压缩，并通过排油阀进入喷油嘴。
当柱塞再次向上移动时，排油阀关闭，喷油嘴打开，高压燃油被喷射进入气缸，从而实现燃烧过程。
5. 个人观点和理解柱塞式高压油泵泵油机构是柴油发动机中关键的燃油供给组件。
它通过精密的工作机制，将燃油压缩和输送到喷油嘴，确保引擎正常燃烧。
我对这个主题的观点是，深入理解柱塞式高压油泵的泵油机构工作过程对于我们更好地理解发动机的工作原理和性能优化具有重要意义。
回顾性地看待这个主题，我们可以总结柱塞式高压油泵泵油机构工作过程的关键步骤为：燃油进入配油间隙、柱塞压缩燃油、燃油进入喷油嘴、高压燃油喷射。
这是一个简要概括，但其中包含着许多细节和原理。
喷油泵结构与工作原理
喷油泵结构与工作原理1■喷油泵功用功用：按照柴油机的运行工况和气缸工作顺序，以一定的规律适时、定量地向喷油器输送高压燃油。
2.使用要求各缸供油量相等；各缸供油提前角相同，误差小于0.5 °仁曲轴转角；各缸供油持续角一致；能迅速停止供油，以防止喷油器发生滴漏现象。
3.分类与系列(1)喷油泵的分类：喷油泵的结构型式较多，车用柴油机的喷油泵按作用原理不同，可分为三类：柱塞式喷油泵：这种喷油泵应用的历史较长，性能良好，工作可靠，为目前大多数汽车柴油机所采用。
喷油泵一喷油器：将喷油泵和喷油器合为一体，直接安装在发动机气缸盖上，可以消除高压油管带来的不利影响。
但要求在发动机上另加驱动机构。
PT燃油供给系统即属此类。
转子分配式喷油泵：这种喷油泵只有一对柱塞副，依靠转子的转动实现燃油的增压与分配。
它具有体积小、质量轻、成本低、使用方便等优点。
(2 )国产系列喷油泵喷油泵的系列化是以柱塞行程、泵缸中心距和结构型式为基础，再分别配以不同尺寸的柱塞，组成若干种在一个工作循环内供油量不等的喷油泵，形成几个系列，以满足各种柴油机的需要。
喷油泵的系列化有利于制造和维修。
国产喷油泵分为l、n、皿和A、B、P、Z等系列。
二、A型喷油泵1.喷油泵结构泵油机构：主要包括柱塞偶件、岀油阀偶件等供油量调节机构：齿条式油量调节机构或拨叉式油量调节机构驱动机构：凸轮轴和挺柱组件等喷油泵体：是泵油机构、供油量调节机构、驱动机构的安装基体，要求有足够的强度、刚度和良好的密封性；便于拆装、调整和维修。
2.A型泵工作过程吸油过程泵油过程回油过程3.泵油机构（1 ）柱塞偶件i）柱塞偶件组成：由柱塞套和柱塞组成，在使用中不可互换，柱塞偶件实现对燃油的增压2）工作原理吸油过程（左图）：柱塞由凸轮轴的凸轮驱动，当凸轮的凸起部分离开柱塞时，柱塞在柱塞弹簧的作用下下移，油腔容积增大，压力减小；当柱塞套上的径向进油孔露出时，低压油腔中的燃油便顺着进油孔流入泵腔泵油过程（中图）：当凸轮的凸起部分将柱塞顶起时，泵腔内的容积减小，压力增大，燃油顺着柱塞套上的径向油孔流回低压油腔；当柱塞上行到将柱塞套上的径向油孔完全堵上时，泵腔上的压力迅速增加；当此压力克服出油阀弹簧的预紧力时，出油阀上移；当出油阀上的减压环带离开阀座时，高压柴油便泵到高压油管中，经喷油器喷入气缸中回油过程（右图）：随着柱塞的继续上移，当柱塞上的斜槽与柱塞套上的径向油孔相通时，泵腔中的燃油便通过柱塞上的轴向油道，斜油道及柱塞套上的油孔流回到低压油腔，泵油停止（2）出油阀偶件岀油阀偶件由岀油阀和岀油阀座组成出油阀偶件位于柱塞偶件的上方，通过拧紧岀油阀紧座使两者的接触面保持密合。
柱塞式喷油泵工作原理
柱塞式喷油泵工作原理柱塞式喷油泵喷油原理喷油泵是柴油供给系中最重要的另件，它的性能和质量对柴油机影响极大，被称为柴油机的"心脏"。
一．功用、要求、型式功用：提高柴油压力，按照发动机的工作顺序，负荷大小，定时定量地向喷油器输送高压柴油，且各缸供油压力均等。
要求：（1）泵油压力要保证喷射压力和雾化质量的要求。
（2）供油量应符合柴油机工作所需的精确数量。
（3）保证按柴油机的工作顺序，在规定的时间内准确供油。
（4）供油量和供油时间可调正，并保证各缸供油均匀。
（5）供油规律应保证柴油燃烧完全。
（6）供油开始和结束，动作敏捷，断油干脆，避免滴油。
类型：车用柴油机的喷油泵按其工作原理不同可分为柱塞式喷油泵、喷油泵- 喷油器和转子分配式喷油泵三类。
二．柱塞泵的泵油原理柱塞泵的泵油机构包括两套精密偶件：柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm 柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。
柱塞头部斜槽的位置不同，改变供油量的方法也不同。
出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为0.01 。
出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。
出油阀的下部呈十字断面，既能导向，又能通过柴油。
出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。
当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。
泵油原理工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。
