电位器的作用及电位器接法
电位器的作用
1. 电位器的作用电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。
2.电路图形符号电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。
电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。
图1电位器电路图形符号3.常用电位器实物图、结构特点及应用常用电位器如表1所示。
表1常用电位器实物图及应用4.电位器的主要参数电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。
(1)电位器的标称阻值和额定功率①电位器上标注的阻值叫标称阻值。
②电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。
线绕和非线绕电位器的额定功率系列入表2所示。
表2电位器额定功率标称系列（单位：功率）(2)电位器的阻值变化特性阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。
常用的阻值变化特性有3种，如图2所示。
图2电位器阻值变化曲线直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。
指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。
①直线式电位器的阻值变化与旋转角度成直线关系。
当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。
它适用于要求调节均匀的场合（如分压器）。
②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。
指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。
它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。
所以音量调节一般采用指数式电位器，使声音的变化显得平稳、舒适。
③对数式电位器因电阻体上导电物质的分布也不均匀，在电位器开始转动时，其阻值变化很快，当转动角度增大时，转动到接近阻值大的一端时，阻值变化比较缓慢。

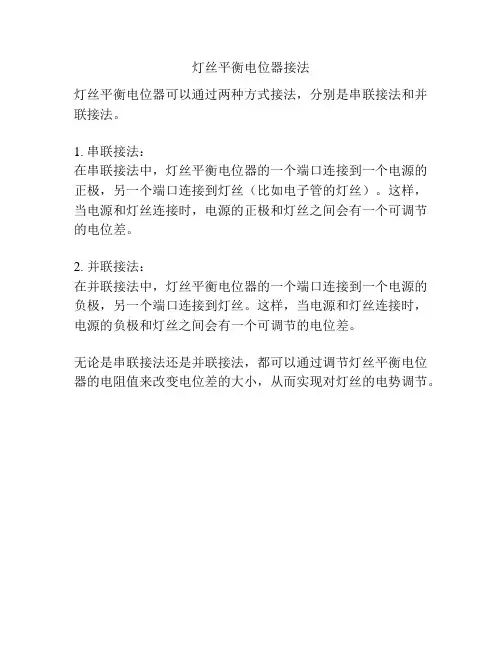

灯丝平衡电位器接法
灯丝平衡电位器接法
灯丝平衡电位器可以通过两种方式接法，分别是串联接法和并联接法。
1. 串联接法：
在串联接法中，灯丝平衡电位器的一个端口连接到一个电源的正极，另一个端口连接到灯丝（比如电子管的灯丝）。
这样，当电源和灯丝连接时，电源的正极和灯丝之间会有一个可调节的电位差。
2. 并联接法：
在并联接法中，灯丝平衡电位器的一个端口连接到一个电源的负极，另一个端口连接到灯丝。
这样，当电源和灯丝连接时，电源的负极和灯丝之间会有一个可调节的电位差。
无论是串联接法还是并联接法，都可以通过调节灯丝平衡电位器的电阻值来改变电位差的大小，从而实现对灯丝的电势调节。
精密电位器的接线图及接线方法
精密电位器的接线图及接线方法
什么叫高精密电位器呢?高精密电位器是可调式精度较高的电位器，关键用于调整电更替流量和工作电压的尺寸。
尽管很有可能绝大多数
人不清楚高精密电位器是啥，但因为高精密电位器的主要用途普遍，
我们在生活起居中打穿极有可能会常常触碰到它，因此最好是了解一
下高精密电位器接线图是哪些的，还可以了解一下电位器的安装方法。
下边让我看一下j高精密电位器接线图是哪些的吧。
上边便是高精密电位器接线图，由图得知，高精密电位器由三个
引脚构成，不不一样的引脚应当接不一样的线。
二、高精密电位器接线方法
高精密电位器有三个引脚，它的接线方法和别的电位器的接线方
法大概上差别并不大，大伙儿能够参照下边的流程，特别是在必须留
意一点，布线时要留意两边接哪些线，不必放反或搞错，不然在应用
的全过程中非常容易出現常见故障，缩短使用期。
(一)按高精密电位器接线图选准方位，分辨1、2、3脚。
(二)1脚无需接。
(三)2脚连接数据信号輸出，即輸出线。
(四)最终，3脚接键入线。
之上便是有关高精密电位器的接线图及其接线方法，实际上并不
繁杂，简易看一下就能大概搞清楚高精密电位器是怎么接线的，看了
后大伙儿是否对若高精密电位器更为了解了呢。
值得一提的是，高精
密电位器具备电阻值缺少范畴宽、耐磨性能好、铝制精度高优势，是
十分非常好的一款酒品。
电位器在滤波器电路中的使用
电位器在滤波器电路中的使用滤波器是电子设备中常用的重要元件，用于将信号中的某些频率范围内的成分进行选择性地通过或拒绝。
而电位器作为一种调节元件，也可以在滤波器电路中发挥重要的作用。
本文将探讨电位器在滤波器电路中的使用及其相关应用。
一、电位器的基本原理电位器，又称可变电阻器或电阻器，是一种通过滑动接点改变电阻值的元件。
它由一定长度的固定电阻和一个滑动接点组成，通过滑动接点连接不同的电阻段，从而改变整体电阻值。
电位器通常被用来调节电流、电压或功率的大小。
二、电位器在滤波器电路中的应用1. 频率调节电位器可以用来调整滤波器的截止频率。
滤波器的截止频率是指它可以通过或拒绝的信号频率的临界点。
通过调节电位器的位置，可以改变电阻值，进而改变滤波器的截止频率。
这对于需要根据不同需求选择特定频率范围的应用非常有用，如音频设备中的音调控制、无线电设备中的频率选择等。
2. 衰减控制滤波器可以选择性地衰减某些频率的信号。
在一些应用中，我们可能需要根据实际需求对不同频率的信号进行精确的衰减控制。
电位器可以通过调节阻值来改变信号的衰减量，从而实现对滤波器的精确控制。
3. 增益控制除了衰减控制，一些滤波器电路也需要对特定频率范围的信号进行放大。
电位器可以用作增益控制元件，通过改变电阻值来控制信号的增益。
这对于需要在滤波器输出信号中提取特定频率的弱信号，或者调整音频设备中的音量等应用非常实用。
4. 噪声控制在一些滤波器电路中，可能存在噪声的问题。
电位器可以通过调节电阻值来改变信号与噪声的比例，从而实现对噪声的控制。
这对于在音频设备中降低背景噪声、无线电接收器中提高信噪比等应用非常重要。
三、电位器选择和注意事项1. 阻值选取在选择电位器时，要根据滤波器电路的具体需求来确定阻值范围。
不同的滤波器电路可能对电位器的阻值范围有不同的要求。
在选取电位器时，要确保其阻值范围可以满足滤波器的工作要求。
2. 精度和线性度电位器的精度和线性度也是需要考虑的因素。

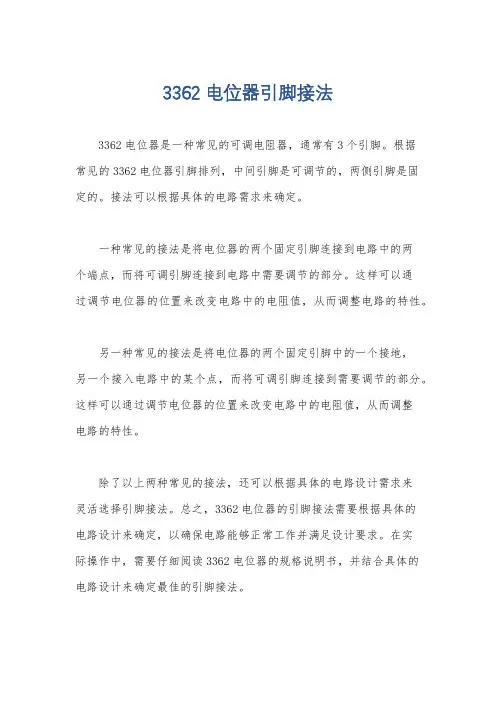

3362电位器引脚接法
3362电位器引脚接法
3362电位器是一种常见的可调电阻器，通常有3个引脚。
根据
常见的3362电位器引脚排列，中间引脚是可调节的，两侧引脚是固
定的。
接法可以根据具体的电路需求来确定。
一种常见的接法是将电位器的两个固定引脚连接到电路中的两
个端点，而将可调引脚连接到电路中需要调节的部分。
这样可以通
过调节电位器的位置来改变电路中的电阻值，从而调整电路的特性。
另一种常见的接法是将电位器的两个固定引脚中的一个接地，
另一个接入电路中的某个点，而将可调引脚连接到需要调节的部分。
这样可以通过调节电位器的位置来改变电路中的电阻值，从而调整
电路的特性。
除了以上两种常见的接法，还可以根据具体的电路设计需求来
灵活选择引脚接法。
总之，3362电位器的引脚接法需要根据具体的
电路设计来确定，以确保电路能够正常工作并满足设计要求。
在实
际操作中，需要仔细阅读3362电位器的规格说明书，并结合具体的
电路设计来确定最佳的引脚接法。
电位器接法
电位器接法1. 什么是电位器？电位器（Potentiometer），也叫可变电阻或电压分压器，是一种可以调整电阻值的电子元件。
它由三个连接点组成，两个固定连接点以及一个可调连接点。
通过调整可调连接点的位置，可以改变电位器的电阻值，从而改变电路中的电压分压。
2. 电位器的接法电位器有多种接法，常见的有三种：电压分压接法、电阻分压接法和电流调节接法。
下面将分别介绍每种接法的原理和使用场景。
2.1 电压分压接法电压分压接法是电位器最常见的用法，它可以通过调节电位器使得电压分压比例发生变化。
具体连接如下图所示：V_in|| _______| | | | V_Out| |------(A)----| |-------| |_______||||-----[电位器]----------||||GND电位器的两个固定连接点（A）分别连接输入电压V_in的正负极，而可调连接点通过旋钮进行调节，并将输出连接到电阻器的V_out位置。
在此接法下，通过调节电位器的位置，我们可以改变电阻与电位器的比例，从而使得输出电压V_Out的大小随之发生变化。
这种接法常用于模拟信号的调节以及分压电路的设计。
2.2 电阻分压接法电阻分压接法是一种更加简单的电位器接法，它可以通过调节电位器的位置改变电路中的电阻值。
具体连接如下图所示：V_in||| || ||--------(A)-------| | | V_Out| |_______||||-----[电位器]----------||||GND电位器的固定连接点（A）连接输入电压V_in，可调连接点通过旋钮进行调节，并将输出连接到电阻器的V_out位置。
在电阻分压接法中，电位器可以调节电路中的总电阻值，从而影响电流的流过和输出电压的大小。
这种接法常用于电路调节和电流控制。
2.3 电流调节接法电流调节接法是一种特殊的电位器接法，它可以通过调节电位器的位置改变电路中的电流值。
具体连接如下图所示：V_in||| || ||--------(A)-------| | || |_______||| I_Out||-----[电位器]----------||||GND电位器的固定连接点（A）连接输入电压V_in，可调连接点通过旋钮进行调节，并将输出连接到负载电流I_Out。
电位器
电位器相连，引脚2与单片机的P1.1相连。
当脉冲电位器左旋或右旋时，P1.0和P1.1就会周期性地产生所示的波形，如果是12点的脉冲电位器旋转一圈就会产生12组这样的波形，24点的脉冲电位器就会产生24组这样的波形；一组波形（或一个周期）包含了4个工作状态。
因此只要检测出P1.0和P1.1的波形，就能识别脉冲电位器是否旋转是左旋还是右旋。
编辑本段识别进一步分析右的波形并按时间轴展开可以看出，虽然脉冲电位器左旋和右旋的波形都相同。
但左旋时，在第1状态，脚1先比脚2变为低电平；在第2状态，脚2也变为低电平；在第3状态，脚1先比脚2变为高电平；在第4状态，脚2也变为高电平；脉冲电位器右旋时，脚1和脚2输出波形的变化规律正好与左旋相反。
故可根据时间识别法（比较P1.0与P1.1低电平出现和结束的时差）来识别脉冲电位器是左旋还是右旋。
在动态扫描中，因采样频率操作速度等因素的影响，实际上很难测出P1.0和P1.1的波形；也很难测准P1.0与P1.1低电平出现和结束的时差，只能快速地对P1.0和P1.1电平采样。
对应图1所示波形按时间轴展开，每当P1.0和P1.1的组合电平依次为01 00 10 11四种状态码组成一个字节即4BH 时，就表示左旋一位音量减1。
而每当P1.0和P1.1的组合电平依次为10 00 01 11四种状态码组成一个字节即87H时；就表示右旋一位音量加1。
这里将“4BH”称为左旋一位的特征码，“87H”称为右旋一位的特征码。
编程的任务就是要在脉冲电位器旋转过程中识别出这两种特征码，并以此为依据，对音量进行增减控制。
实际编程时可以用不同的方法识别出这两种特征码。
但我们在实践中经过比较，用状态（位置）采样法实现编程是较为理想的一种方法。
这种方法对采样频率和操作速度没有特别要求，也可不用定时器和中断资源，只需在主程序里面就能完成，而且具有编程简单抗干扰能力强工作可靠的优点。
由于脉冲电位器在工作过程中有三种情形：一是没有被旋转而停留在某一状态（位置）；二是虽然被旋转但没有完成一个周期（4个状态）而停留在某一状态；三是不停地被旋转而超过一个周期。
功放平衡电位器接法
功放平衡电位器接法
功放平衡电位器一般采用对称电源供电，接法主要有双电源接法和单电源接法。
1. 双电源接法：功放平衡电位器的输入端通过两个阻容组成的网络与电源相连，其中一个输入端与负电源相连，另一个输入端与正电源相连。
输出端接功放输入。
2. 单电源接法：功放平衡电位器的负输入端通过阻容网络与电源相连，正输入端与地相连。
输出端接功放输入。
在接法中，阻容网络的作用是实现平衡调节，使功放的输入信号能够达到平衡状态，降低共模干扰。
注意：具体接法会因功放平衡电位器的具体型号和工作要求而有所不同，建议根据具体情况参考功放平衡电位器的使用手册或咨询专业人士。
