高速公路路基设计与技术
浅谈高速公路路基的设计与技术
摘要:本文主要论述了如何保证高速公路路基施工质量。
并提出了一些想法与建议，希望对今后的高速公路工程建设起到帮助。
关键词:高速公路、公路路基、施工质量与技术
随着我国高速公路的不断发展和完善，路基工程在每一条公路建设中所扮演的重要角色。
路基工程，是公路工程所有组成部分中尤为重要的一个施工部位，在施工过程中我们必须采取一系列科学措施来确保其质量，特别是在当今高速公路”高质量高标准高要求”的建设年代，我们更应该慎之又慎，更好地确保路基质量，严格地按照施工规范付之实施，才能使建设质量得到充分的保障。
1 路基设计和技术措施
（1）做好地质勘探调查对路线经过的地形、地貌、水文地质条件进行详细探查，尤其要对特殊路基段提供详细的设计资料，地表不良路段，设计可考虑换土或掺白灰水泥及铺设土工布等措施。
（2）确保路基最小填筑高度路基最小填筑高度必须保证不因地面水、地下水、细水及冻胀作用的影响而降低其稳定性，按照路基设计规范要求，根据土基干湿类型及毛细水位高度，确保路基最小填筑高度，当路基填筑高度受限制而不能达到规范规定时，则应采取相应的处治措施，如:换填砂砾石渣等透水性材料设置隔离层或修筑地下渗透沟等以避免地面积水和地下水浸入路基，影响路基工作区内的土基强度与稳定性。
土质挖方路基，须换填不少于 60cm 砂砾，石质挖方路基，须设置 30cm 砂砾垫层，横向排水不畅路段
要加设盲沟。
（3）明确路基填料质量标准要求在各级公路工程施工图设计中，必须明确不同填高内路基填料的 cbr 值(最小强度)及最大粒径要求种植土腐殖土淤泥冻土及强膨胀土等劣质土严禁直接用于填筑路基砾(角砾)类土应优先选作路床填料，土质较差的细粒土可填于路堤底部。
（4）完善路基综合排水设计县级以上公路工程设计中，必须遵循因地制宜，整体规划，综合考虑的原则进行路基纵、横向排水设计，避免造成路基两侧长期积水浸泡路基，使路基承载力下降面发生沉降变形。
在村屯路段必须设置排水边沟，平坡路段边沟须设有纵坡，确保排水通畅。
高填方路段采用集中排水措施，并与警示桩、防撞墙统筹考虑，要求
在每 20-40m 及主要变坡点处设置简易或永久性泄水槽挖方
段根据上边坡的汇水而积
来设计截水沟，并考虑边坡土质和边坡，设置挡墙防止塌方，路基较低路段可以采取加设砂砾层及渗水盲沟，并加大、加深边沟等排水措施。
（5）确保路基边坡稳定性高填、深挖路基的边坡应根据填料种类、边坡高度和工程地质条件等规范确定，高填路堤必须进行路基稳定性验算。
填方边坡过高时，可考虑在边坡中部加置边坡平台（6）积极采用路基综合防护形式积极推行植物防护与硬防护相结合的综合防护形式，在比较稳定的土质边坡采用种草、铺设草皮、
植树等植物防护措施、岩体风化严重、节理发育、软质岩石、松散碎(砾)石土的挖方边坡以及受水流侵蚀，植物不易生长的填方边坡可采用护面墙、砌石等工程防护措施，沿河路基、受冰侵害和冲刷路段采用挡土墙、砌石护坡、石笼抛石等直接防护措施。
2施工过程的技术措施
（1）做好施工组织设计，合理安排施工段的先后顺序，明确构造物和路基的衔接关系，对高填方段应优先安排施工，在施工中以施工组织设计为龙头，根据施工现场的实际情况，合理调配人员设备，是保证高填方路基施工质量的重要环节
（2）做好施工前的准备工作，开工前要认真审阅设计文件，详细了解各段的填挖情况，地质情况，填挖土质和调配情况，对重要地段要作重点勘察，进一步核对设计资料，发现设计文件中有误及时上报业主，妥善处理。
（3）认真清除地表土不良土质，加强地基压实处理，地表植被树根垃圾不良土质(盐渍土，膨胀土等)必须予以清除，同时应加大地表的压实密度，采用大吨位振动压路机处置。
（4）填筑路基前，首先，必须疏通路基两侧纵横向排水系统，避免路基受水浸泡特别是地基土为黄土粘土等细粒土，在干燥状态下(最佳含水量)结构比较强，有较强承载能力，一旦受水浸泡，将易形成翻浆或路基沉降，因此做好路基施工前排水畅通尤为重要，工程监理和施工质量自检人员应认真监督;其次，要严格选取路基填料用土、路基填料确定前，需进行土质分析、cbr 值、标准
击实等试验，对于种植土、腐殖土、淤泥、强膨胀土等劣质土和 cbr 值、最大粒径不能满足规范要求的材料，不能用于路基填筑;再则，路基填筑前还要根据设计进行施工放样，建立半永久性的临时水准点和坐标点并做好记录路基坡脚放样一定要准确，确保路基宽度满足设计要求，路基坡角范围内，要求清除杂草树根淤泥等，并进行整形碾压，压实度须达到规范要求旧路加宽半填半挖段做好宽度。
不小 6m的向内倾斜的台阶。
（5）填石路基与鸡爪形地段路基施工，可利用重型夯实设备进行强夯处理，或将土工隔栅(土布)水平分层布置在填石路堤内，防止或减缓细料在填料空隙中的流动。
（6）路基施工必须分层填筑，分层碾压，严禁路改工程中滚填，一般路段压实度不得大于 30cm，构造物两侧(桥涵头处理)松铺厚度不得大于 20cm，不同性质的土不能混填，同一种土填筑厚度不能小于 50cm(两层)。
路基填筑须全幅填筑，一次到位，严禁帮宽。
碾压过程中，要控制好含水量，压实度达到规范要求后，方可进行后续施工，压实度检测每层1000m2(不足 1000m2按 1000m2计)不少于 2点、根据不同填土类型和压实厚度，选择好压实设备，对于砂砾土振动压路机具有滚压和振动双重作用，效果较好。
（7）路堑施工要保证排水畅通，对上坡施工时，应注意确保坡体的稳定性，避免欠挖或超挖现象发生石方爆破尽量采用中小炮，光面爆破的方法，避免大规模爆破形成松散面积过大，坡体失稳，机械开挖时，边坡应配以平地机或人工修整路床顶面如有超挖，
应清除松方并采用透水性材料进行回填，并认真碾压，压实度按路床项目标准进行控制。
（8）路基土石方施工时或完工后，应及时进行路基防护工程施工和养生各类防护与加固应在稳定的基础或坡体施工防护工
程的砂浆混凝土，应采用机械拌和，随拌随用，并注重做好养生
3 结束语
随着公路的发展，我国公路建设和设计方面取得很大的进步。
在设计和施工技术方面，施工过程的技术管理工作，是保证路基质量的根本保障。
只有做好设计与施工这两个主要环节的技术把关，再加上施工管理人员的精心组织、合理施工，路基质量才能得到充分保障。
上述是结合笔者多年工作经验的总结，仅供相关专业人士参考。
参考文献
[1] 公路路基施工技术规范 (jtg f10-2006).人民交通出版社.
[2] 公路路基设计规范 jtgd30-2004.人民交通出版社.。
高速公路短路基路面的结构设计
高速公路短路基路面的结构设计如果短路基路面的结构设计出现不合理的情况, 就会对整体的施工质量造成影响, 不利于整个工程的建设。
为了避免这种情况的出现, 需要对短路基的结构特点进行分析, 结合整个工程的实际需求进行科学设计, 为提升整个建筑工程的质量奠定基础, 提高短路基结构的安全性和稳定性。
在此基础上, 要对结构设计方案进行优化和完善, 实现对每个施工环节质量的有效控制, 以此促进整体经济效益的提升。
一、高速公路短路基的特点1.施工难度大短路基通常位于桥梁和隧道之间, 位置分散、长度较短, 大部分为高填方和深挖方, 施工难度大, 给现场施工带来挑战。
作为施工单位和施工人员, 首先应该重视现场地形地质勘查, 结合现场施工做好勘查设计工作, 有效指导短路基施工。
2.压实质量无法保证压实度对短路基应用质量有着直接影响, 但是在地形条件比较复杂的区域, 特别是山区地区, 短路基一般处于比较陡峭的地区, 许多大型机械设备无法使用, 只能应用小型机械或者是通过人工操作的方法来开展压实工作, 这就无法保证压实质量, 在应用的过程中容易出现沉降现象。
3.沉降现象严重压实度无法得到保障就会导致路基填料不均匀, 不同部位的性能和刚度存在着较大的差异, 在后续施工中会出现不均匀沉降现象。
如果没有采取针对性的措施进行处理, 则会对整个高速公路的路面造成影响, 不利于后续的应用。
高速公路上的大型车辆比较多, 对路面的影响比较大, 如果公路本身存在问题, 在外界环境的影响下, 很容易出现开裂的情况, 影响应用效率, 也存在一定的安全隐患。
二、高速公路短路基面层结构设计1.面层结构的选择水泥混凝土面层刚度大, 可以弥补短路基压实度控制难的问题, 缓解路面不均匀沉降带来的路面损坏。
但短路基压实度不够、不均匀沉降严重, 容易导致混凝土面板局部压力过度集中,出现早期损坏, 制约车辆安全顺利通行。
而在混凝土面层掺入钢纤维并形成钢纤维混凝土, 能增强路面的抗裂、抗弯拉、抗疲劳性能, 促进工程质量提升, 设计中需要重视它的应用。
高速公路路基设计
高速公路路基设计一、引言高速公路是现代交通基础设施的重要组成部分，而路基设计是确保高速公路安全、稳定运行的关键环节。
本文将就高速公路路基设计的相关内容进行探讨。
二、路基设计的重要性路基是承载高速公路车辆荷载的基础结构，其设计合理与否直接关系到道路的使用寿命、运营安全以及通行舒适度。
良好的路基设计能够有效分担荷载应力，防止道路沉降、塌陷等问题的发生，确保道路的平整度和稳定性。
三、路基设计中考虑的因素1. 土质特性：路基的设计需要充分了解路段土壤的物理、力学性质，包括承载力、抗压性、渗透性等指标的测试和分析，以确保路基的稳定性。
2. 荷载估算：根据预计车流量、车型、车速等参数，合理估算承载荷载，进而计算出路基的设计厚度和宽度，以满足对荷载的要求。
3. 水文条件：高速公路路基设计需要考虑到降雨、地下水位等水文条件，采取合适的排水措施，预防积水和涵洞塌方等问题。
4. 基底处理：合适的基底处理是路基设计中不可忽视的一环，如加固砂石层、石灰土处理等手段，以提高路基的稳定性和承载能力。
5. 施工工艺：合理的施工工艺能够保证路基设计的实施质量，包括土方开挖、填筑、压实等各个环节的操作要求和施工顺序。
四、路基设计的常见问题及解决方案1. 路基沉降：路基沉降是路基设计中常见的问题，主要原因是土质不均匀或承载力不足。
解决方案包括增加路基的厚度、使用加筋土工格栅等技术手段。
2. 土质侵蚀：在高速公路路基设计中，土质的侵蚀可能导致路基的下沉和失稳。
加强表层土壤的保护、设置排水沟、引导地下水流等方法可以有效缓解这一问题。
3. 路基滑动：路基滑动可能由于土壤侧向抗力不足或降水等因素引起。
采用植被加固、加挡墙等手段可以有效解决路基滑动问题。
五、结论高速公路路基设计的合理与否直接关系到道路的使用寿命和运营安全。
通过充分考虑土质特性、荷载估算、水文条件、基底处理和施工工艺等因素，可以有效避免路基设计中常见的问题，并保证路基的稳定性和安全性。
高速公路路基边坡设计与施工技术
表面 开裂 问题的出现，则需涂抹沥青保护 层，定时检修抹面位
・ ２ ０１・
交通 建 设
建材发展导 向２ ０ １ ４年 ２月
生 长， 自然形成 植被 以后 ， 需针对 植被实 施养护 ， 规 避杂草丛 生 毕坡面之后用水润湿 ，在适 宜温 度条件实施抹面 ，待其干后夯
待表面 出浆之后进行 磨平 ， 且涂抹速 凝剂 ， 并于其 上敷 设草 的情况 出现对路 面宽度造成一定影响 。为此需给予 自然植被 作 拍 ， 在 此需要注 意的是抹面周边需严格封 闭， 并于坡 顶位 用更多重视 ， 在实 际的设计施 工进程 当中 ， 针对 公路边坡坡度 实 实施养护 ，
建材发展 导向 ２ ０ １ ４年 ２月
交通 建设

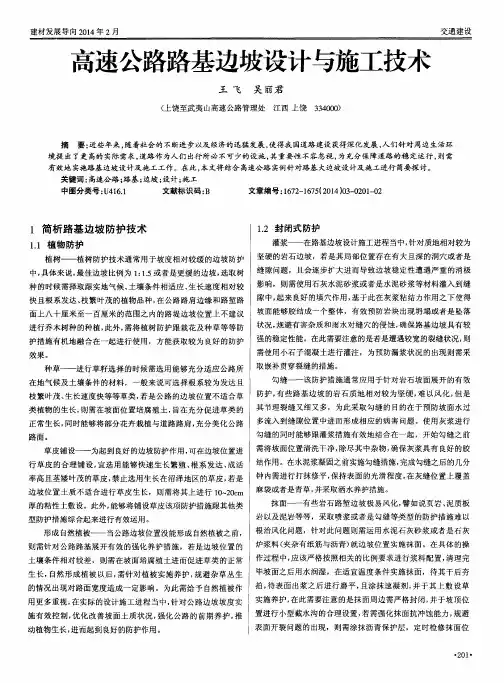

高速公路路基边坡设计与施工技术
王 飞 吴 丽 君
（ 上饶至武夷 山高速公路管理处 江西 上饶 ３ ３ ４ ０ ０ ０ ）
摘
要： 近些年来 ， 随着社会的不断进 步以及 经济的迅猛发展 ， 使得我 国道路建设获得深化发展 ， 人们针对周边 生活环
境提 出 了更高的 实际需求 ， 道路作 为人们 出行 所必不可 少的设施 ， 其重要性不容 忽视 ， 为充分保障道路的稳定运行 ， 则 需 有效地 实施路基边坡 设计及施 工工作 。在此 ， 本文将 结合 高速公路 实例针对路基 大边坡设计及施工进行简要探 讨。 关键 词 ： 高速公路 ； 路基 ； 边坡 ； 设计 ； 施工 中图分类号 ： Ｕ ４ １ ６ ． １ 文献标识码 ： Ｂ 文章编号 ： １ ６ ７ ２ — １ ６ ７ ５ （ ２ ０ １ ４） ０ ３ — ０ ２ ０ １ — ０ ２
高速公路路基及其排水设计技术
路基的填方边坡坡率视填土土 质、高度等情况并参照《公路路基设计 规范》中表3.3.4采用。填方用土优先 考虑路基挖方土（运距较远时除外）， 然后再考虑路外借方。膨胀土、腐植
5mm的砾料。这个过程用5mm标准筛 进行。砾料的最大干容重、最佳含水量 以《公路土工试验规程》为标准由平行 液塑限联合测定试验以及击实试验来确 定。再次，除去5mm以上的砾料中大 于40mm的砾料，这个过程用40mm筛 进行。剩下的浸入水中洗去泥土之后烘 干。然后把小于5mm的砾料干试样4． 5kg，与大于5mm而小于40mm的砾料 配制成4．5kg，其中配置砾料含量分 别为60%、55%、50%、45%、40%、 35%、30%、25%、20%、15%、 10%、5%等份以留备用。根据实验 确定的最大干容重所得到的最佳含水 量，求出4．5kg干试样不同粒料含量 时所需的最佳含水量，调匀后闷料24 小时。将各个砾料含量的试样进行标 准击实试验，得出各个试样的最佳含 水量、最大干容重。以大于5mm砾料 含量百分比为横坐标，以最大干容重 为纵坐标作图，以砾料百分比含量对 应最大干容重的关系作为参照进行施 工现场取样。
路基设计
路基设计主要依据《公路路基设 计规范》(JTG D30-2004)及《合同文
件》的要求，认真做好调查研究，贯彻 因地制宜，就地取材的原则，采取必要 的排水防护措施，和防止各种不利的自 然因素对路基造成的ຫໍສະໝຸດ 害，确保路基有 足够的强度和稳定性。
路基截面设计
本路段采用二级公路标准， K线路基全幅宽为12m，行车道宽 2×3.75m，两侧硬路肩宽2×1.5m， 土路肩宽2×0.75m；L线、B线路基 全幅宽为15m，行车道宽2×3.75m， 两侧硬路肩宽2×3.0m，土路肩宽 2×0.75m。应业主的要求，本设计按 一、二期工程进行，一期工程路基设 计标高为41.5m（不满足设计洪水频率 1/50的标准）；二期工程路基设计洪水

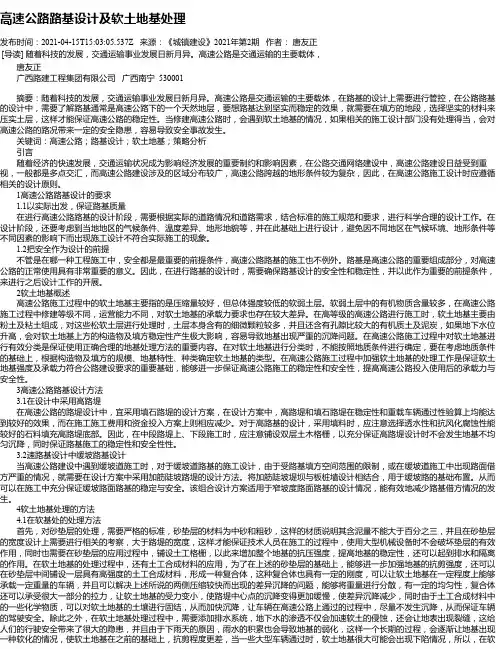

高速公路路基设计及软土地基处理
高速公路路基设计及软土地基处理发布时间：2021-04-15T15:03:05.537Z 来源：《城镇建设》2021年第2期作者：唐友正[导读] 随着科技的发展，交通运输事业发展日新月异。
高速公路是交通运输的主要载体，唐友正广西路建工程集团有限公司广西南宁 530001摘要：随着科技的发展，交通运输事业发展日新月异。
高速公路是交通运输的主要载体，在路基的设计上需要进行管控，在公路路基的设计中，需要了解路基通常是高速公路下的一个天然地层，要想路基达到坚实而稳定的效果，就需要在填方的地段，选择坚实的材料来压实土层，这样才能保证高速公路的稳定性。
当修建高速公路时，会遇到软土地基的情况，如果相关的施工设计部门没有处理得当，会对高速公路的路况带来一定的安全隐患，容易导致安全事故发生。
关键词：高速公路；路基设计；软土地基；策略分析引言随着经济的快速发展，交通运输状况成为影响经济发展的重要制约和影响因素，在公路交通网络建设中，高速公路建设日益受到重视，一般都是多点交汇，而高速公路建设涉及的区域分布较广，高速公路跨越的地形条件较为复杂，因此，在高速公路施工设计时应遵循相关的设计原则。
1高速公路路基设计的要求1.1以实际出发，保证路基质量在进行高速公路路基的设计阶段，需要根据实际的道路情况和道路需求，结合标准的施工规范和要求，进行科学合理的设计工作。
在设计阶段，还要考虑到当地地区的气候条件、温度差异、地形地貌等，并在此基础上进行设计，避免因不同地区在气候环境、地形条件等不同因素的影响下而出现施工设计不符合实际施工的现象。
1.2把安全作为设计的前提不管是在哪一种工程施工中，安全都是最重要的前提条件，高速公路路基的施工也不例外。
路基是高速公路的重要组成部分，对高速公路的正常使用具有非常重要的意义。
因此，在进行路基的设计时，需要确保路基设计的安全性和稳定性，并以此作为重要的前提条件，来进行之后设计工作的开展。
2软土地基概述高速公路施工过程中的软土地基主要指的是压缩量较好，但总体强度较低的软弱土层。
高速公路路基施工方案
高速公路路基施工方案一、项目背景高速公路建设是当前我国基础设施建设的重要组成部分。
路基施工作为高速公路建设的首要环节，对于保证高速公路的安全和耐久性至关重要。
二、施工方案1. 确定合适的路基工程技术：根据具体地理环境、土壤条件和设计要求，选择合适的路基工程技术，如土石方工程、排水工程等。
2. 土壤处理：对于土质较软的地区，应采取加固方法，如加设土石方加固层或使用地基改良技术，确保路基的稳定性。
3. 排水设计：根据降雨情况和水文条件，合理设计路基的排水系统，确保排水畅通，防止水损坏路基。
4. 施工管理：制定详细的施工计划，合理安排施工人员和设备，加强施工现场管理，确保施工质量和进度。
5. 质量控制：建立严格的质量控制体系，进行路基施工过程中的质量检查和验收，及时修复和整改存在的问题。
6. 安全防护：加强施工现场的安全防护，采取必要的安全措施，确保施工过程中的安全性。
三、预期效果通过以上施工方案的实施，预期能够达到以下效果：1. 提高路基的承载能力和稳定性，确保公路的安全通行。
2. 提高路基的防水排水性能，减少因积水引起的路面损坏。
3. 提高施工效率，缩短工期，减少工程成本。
4. 保证施工质量，延长公路使用寿命。
四、注意事项1. 根据当地的法律法规和技术标准执行施工方案。
2. 在施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。
3. 加强与监理和设计单位的沟通与协调，及时解决施工过程中的问题。
五、结论高速公路路基施工是确保公路安全和耐久性的重要环节。
通过执行合适的施工方案，加强施工管理和质量控制，我们可以达到预期的施工效果，为高速公路的建设贡献力量。
04高速公路路基路面设计说明
路基、路面说明1路基设计1.1设计原则（1）详细研究该地区的公路建设条件，充分借鉴和吸收已建、在建的同类项目勘察设计成功经验及建设精髓，将本项目建设成安全、耐久、节约、和谐的生态公路。
（2）严格按照《公路勘测规范》（JTGC10—2007）的要求进行测设，结合地形、地物、地质、水文、筑路材料等自然条件，通过综合分析，认真进行方案研究。
（3）结合该项目特点，遵循《公路勘察设计典型示范工程咨询示范要点》的原则，加强路基横断面、路基路面排水和防护设计，以增加路容美观，减少路基病害。
（4）应结合具体情况，加强科学研究与试验，积极采用新技术、新材料、新设备、新工艺。
1.2一般路基设计a)路基标准横断面主线为双向四车道，路基宽度28m，其中中央分隔带3.0m，行车道2×2×3.75m，左侧路缘带2×0.75m，右侧硬路肩2×3.5m（含路缘带0.5m），土路肩2×0.75m。
b)路拱横坡采用中央向两侧倾斜的双向路拱坡度，设计标高为中央分隔带中心线标高；行车道、路缘带、硬路肩横坡为2%，主线土路肩横坡为3%。
c)路基超高当平曲线半径采用值小于不设超高最小半径5500m时，设置超高。
路基超高过渡方式采用绕中央分隔带的边缘旋转方式（土路肩横坡保持原有横坡度向外倾斜不变）。
为防止路面滞水，影响行车安全，设置超高应使横坡度由2%过渡到0%路段的超高渐变率不小于1/330。
d)边坡坡率结合路基所在地段的地形、水文及填高情况，根据沿线岩土工程特性，填方路基高度H≤8m时，坡率1：1.5；当8m<H≤20m时，采用折线形边坡，每8m一级，上部8m 坡率1：1.5，下部坡率1：1.75。
路堑边坡设置原则：土质、全风化及强风化岩路堑顶层边坡采用1：0.75~1：1.25坡率；弱风化岩质边坡坡率依岩石风化程度为1：0.3~1：0.75；膨胀土路堑段采用1：1.5。
当挖方H≥8m时,采用阶梯形边坡，每8m一级，并设宽2m边坡平台，平台上设截水沟。
高速工程路基施工方案设计
高速工程路基施工方案设计一、项目概况本项目位于某地区，为连接两个城市的高速公路，全长约100公里。
路线经过平原和丘陵地区，起伏较大。
路基设计采用水稳基层和水泥混凝土面层，路基宽度为24米，其中车行道宽度为18.75米，外侧硬路肩宽度为2.5米，内侧硬路肩宽度为1.75米，路基边坡坡度为1:2。
二、施工方案设计1. 路基平整度要求为了保证车辆行驶的舒适性和安全性，路基的平整度是非常重要的。
按照国家标准，高速公路的路基平整度要求：水平曲率不应大于2‰，纵向坡度不应大于4‰。
路基表面不得有裂缝、坑洼、凹凸不平等缺陷。
在施工过程中，要采取措施防止路基出现塌陷、波浪形、不平整等情况。
2. 施工工艺及施工流程（1）路基原貌整地在施工前，需要对路基原貌进行整地，清除杂草、石块、树木等障碍物，确保路基坡度和标高符合设计要求。
（2）基层铺设路基基层采用水稳稠密骨料砼。
首先，在整地的路基表面撒铺一层碎石、砾石，然后进行碾压，将其压实成基层。
基层铺设完毕后，进行底床整平。
（3）水泥混凝土面层施工在基层底床整平完毕后，开始进行水泥混凝土面层的浇筑。
首先搭设模板和模架，然后进行混凝土的拌和、搅拌和运输，将混凝土均匀浇筑在路基表面，最后进行摊铺、压实和养护。
3. 施工技术及质量控制（1）性能检测在路基的施工过程中，需要对原材料和成品进行性能检测。
对水稳稠密骨料砼的含砂率、含泥量、饱和度、稠密度等指标进行检测；对水泥混凝土的抗压强度、抗折强度、密实度、韧性等指标进行检测，保证其符合设计要求。
（2）施工管理加强现场管理，制定施工方案，并组织施工单位进行技术交底，确保施工人员具备相关操作资质和技术。
（3）质量控制对路基施工质量进行全程监控，建立施工质量档案，对每一个工序进行验收，确保路基施工质量符合设计要求。
4. 安全措施在路基施工过程中，要严格遵守相关安全规定，采取有效措施保障员工的安全。
（1）安全设施设置警示标志和围栏，保障施工区域的安全；施工期间要保证通风良好，尽量减少扬尘和废气。
高速公路设计依据与技术标准
规定了高速公路路基设计的基本原则和方法，包括路基宽度、边坡坡度、排水 设计等。
地方政策与规定
地方交通发展规划
根据地方经济发展和交通需求，制定 的高速公路建设规划和目标，是高速 公路设计的重要依据。
地方环保要求
根据地方环境保护法规，对高速公路 建设的环境影响提出具体要求，需在 设计阶段予以考虑。
04
设计案例分析
某高速公路设计案例
总结词
该案例为典型的高速公路设计，遵循了国家相关标准 和规范，注重安全、舒适、环保和可持续性。
详细描述
该高速公路设计案例中，首先考虑了地形地貌、地质 条件和气象等因素，采用了合理的线形设计，确保了 行车安全。同时，注重了道路景观设计，采用了生态 恢复措施，保护了沿线生态环境。在材料选择上，优 先考虑了环保材料，以降低对环境的影响。
某城市环线高速公路设计案例
总结词
该案例为城市环线的高速公路设计，注重了交通流量 大、车速快的特点，强调了安全、高效和便捷性。
详细描述
在城市环线高速公路设计中，该案例充分考虑了交通流 量大、车速快的特点。采用了合理的线形设计、交叉口 设计等措施，确保了行车安全和交通流畅。同时，注重 了道路景观设计和环保措施，提高了城市的整体形象和 环境质量。在材料选择上，也优先考虑了耐久性和维护 方便的材料，以确保道路的长期使用效果。
THANKS FOR WATCHING
感谢您的观看
自然环境因素
地形地貌
高速公路线路走向需尽量利用地形，减少工程量，同时需考虑地质条件，避免不 良地质区域。
气候条件
考虑当地的气候条件，如降雨量、降雪量等，对高速公路排水、防滑等设计提出 要求。
社会经济因素
试论某高速公路路基设计及关键施工技术
１工 程 实 例 ．
怀化至通道高速公路第 三十八 合 同段 。 全长 ２ ９ ｍ， ． ｋ 主要工程 内 ６ 容为路基工程 、 路面底基层 、 桥梁工程 以及隧道 工程等 ． 总投资 ２ ２ ．９ ０ 亿元． 开工 日期为 ２０ ０ ９年 １ １月 １ ０日。
２路 基 设 计 ．
２ 路基设计组成 ． １ 路基设 计组成 如下 ： （） １ 整体 式路基 宽度 为 ２ ． 其 中 。 车道 ２ ２ ３ ５ 硬 路肩 ６ ｍ。 ０ 行 ｘ ｘ ． ｍ、 ７ ２ ３ ｍ 含右侧路缘带 ２ Ｏ ｍ 、 ｘ． （ ０ ｘ ． ） 中间带 ３ ０ （ ５ ． ｍ 中央分隔带 ２ ｍ 左侧 ５ ． 、 Ｏ 路缘 带 ２ Ｏ ５ ） 土路肩 ２ Ｏ ５ 。 ｘ． ｍ 、 ７ ｘ． ｍ ７ （） ２分离式路基适用于隧道 出入 口的路基 ， 单幅路基宽度为 １． ３ ｍ， ０ ４对 高速公路软土路基施工具体方法的探讨 ． 其 中 ： 车道 ２ ３ ５ 硬路肩 ３ ｍ 含右侧路缘带 ０ ｍ 、 行 ￣ ． ｍ、 ７ ． （ ０ ． ）左侧路缘带 ５ 对于软土路 基的具体施 工 ， 同处 理方法施工也不 相 同， 不 下面以 １ ｍ土路肩 ２Ｏ７ ｍ。 ． ０ ｘ． ５ 袋装砂井加固和高压喷射注浆技术为例对软土路基施工进行探讨 ２ 超高方式 、 ． ２ 设计标 高及路拱横坡 ４１ ．袋装 砂井加固软土路基的施工方 法 超高方式 、 设计标高及路拱横坡 的具体设置如下 ： 此 方法的原理是 通过缩 短排水距 离 ． 使垂直排水 固结变成水平 排 （） 线平 曲线半径 小于 ５５０ １路 ０ｍ时 。 曲线上设超高 。 于整体 在 对 水固结 ， 加快排水速度 。 加快软土固结 ， 从而提高抗剪强度 。具 体的处 式路 基 ． 超高采用绕 中央分隔带外 边缘旋转 的方式 ． 高过渡在缓 和 超 设置 垫层 ， 土工格 珊 ， 袋装砂井 ． 超载 预压 等 曲线 内完 成 ： 对于分 离式 路基 ， 高采用绕各 自的行车道 中心线旋转 理方法是采用挖 除换填 ， 超 分项进 行的。袋装砂井平面布置按 正三角形布置 ， 根据路段情 况确 定 的方式 。 超高过渡在缓和 曲线 内完成 。 根数 、 垫层及 双 向拉伸 土工格 珊数量 ： 砂 砂料一 般采 用分选 性 （） ２ 对于整体 式路基 ． 路基设计 标高 为距路线 中心线 １ ｍ处的路 直径 、 渗水率较高的中粗砂 ． 大于 ０ ｅｌ ． ｎ 的砂含量 占总重量的 ５％以上 。 ５ ０ 面标 高（ 中央分隔带边缘 路面标高 ）对于分离 式路基 ， ， 路基设 计标高 好 。 含泥量小 于 ３ 最大 粒径不大 于 ２ ｒ 不 含有有 机质 、 土 团块 和 ％． ０ ｍ， ａ 粘 为各 自行车道 中心线处 的路面标高 （） ３ 正常路段的行车道和硬路肩采用 ２ ％的路拱 横坡 土路肩横坡 其 它杂 质的沙 料进行 充填。砂井 的布置范 围一般 比路堤范 围宽一些 ． 使路堤以外一定范围内地基土能加 速固结 ． 这对于提高地基 的稳 定性 为４ ％。 和减小侧 向变 形以及 由此引起 的沉 降有好处 为了保 证袋装 砂井内渗 ３软 土路 基处 理 的一 般 措 施 ． 出来 的水 能顺 利排出 ． 井顶部铺设 ５ ｅ 厚的砂 垫层 ． 在砂 ０ｒ ａ 袋装砂井顶 软土 主要 是 由天然含水 量大 、 压缩 性高 、 承载 能力低 的淤 泥沉积 部伸人砂砾 垫层内至少 ３ ｅ 使其与砂砾 垫层贯通 ， ０ ｍ。 保证 排水畅通 。 物及少量腐殖质所组成的土 。由于它形成于水流不通 畅 、 饱和缺氧 的 需设 在纵横 盲沟交叉处设排水井 ， 井 静水盆地 。 淤泥 的粘粒含量较高 ， 一般 达 ３ ％ ６ ％。这类 士主要 由粘 当加固面积较 大时 。 置纵横 盲沟 ． ０ ０ 泄水孔直 径 粒和粉粒等细小颗粒组成 ． 粘粒的粘土矿物成分 以水云母 和蒙托石为 内积水用水泵排 出。砂 垫层 的边部设 泄水孔 通至排水沟 ． ｅ 间距 １ 泄水孔 内侧设一层碎石或土工布反滤层 。 ｍ。 以利排水 和防 主。 含大量的有机质 。这些粘土矿物和有机质颗粒表面带 有大量负电 ５ ｍ． 加固区设排水沟 ， 以构成较完整的排水系统 ， 是 这 荷。 与水分子作用非常强烈 ， 因而在其颗粒外 围形成很厚 的结合水膜 ， 止砂垫层 砂的流失。 软基处理 的关键所在 且在沉积过程中由于粒间静电荷引力和分子引力作用 ． 形成 絮状和蜂 ４ 高压 喷射注浆技术处理软土路基 的施工方法 ． ２ 窝状 结构。 所以 ， 软土含大量的结合水 ， 由于存在一定强度的粒间连 并 高 压喷射 注浆技术是化 学注浆技术结 合高压射流 切割技术发 展 接而具有显著的结构性。 在其 自重作用下难以压密 ， 而且来不及压密。 起来 的 其实质 是采用 钻机先 钻进 至预定深 度后 ． 由钻杆一端安装 的 公路 软基处理常用方法有以下几种 特别喷 嘴， 把水泥浆 液高压 喷出， 以喷射流切 割搅 动土体 ， 同时钻杆边 ３１预压 处 理 ． 使土粒 与水泥浆混 合凝 固． 而造成一个 均匀的 圆柱 状 从 无论是桥头 ， 还是一般 路基段 ， 地基处理都要从稳定 、 降及满足 旋转边 提升 ． 沉 以达 构造 物的承载力要 求等方面进行 分析。设计 的原则一般是 ： 据路堤 水泥土 固结体 ． 到加 固地基 和止水 防渗的 目的。成桩质检技术 的 依 喷嘴结构及管路 的改进 ， 施工设计质检 规范的制订 ， 现场技术 管 填土 高度 ． 稳定满 足要求但工后沉 降超 限的路段首先采用预压方 案 ． 研究 ， 理 问题 ． 降低成本和 冒浆等 问题 ． 高压喷射 注浆 技术主要应 用在 Ｎ值 以满 足工后沉 降的要求 ， 案处理 费用低 、 工方便 。 该方 施 （ 土壤标 准贯人值） ０３ 为 ０的淤泥 、 粘性土 、 砂土 、 砂砾及含部分 卵石 层 ３ ． 密法处理 ２挤 用 公路和建筑物基础加 固防止 下沉 ， 坝基等 防渗 帷 挤密法是通过对地基压实 ． 高强度 和降低 收缩性达到加 固的 目 的地基 中． 于铁路 、 提 以及施工 中的临 时支护等 。 的， 或者在地基 中用锤击 、 冲、 振 爆破等方法成孔 ， 孔 中分别填入砂 、 幕 ． 在 碎石 、 土 、 灰 生石灰等材 料 ， 压实后 形成直径较 大的桩体 ． 并与桩 问挤
