蜂鸣器的驱动电路
蜂鸣器报警工作原理
蜂鸣器报警工作原理
蜂鸣器报警是一种常见的声音警报装置，它能够发出高频而刺耳的声响，用于各种警示场合。
蜂鸣器报警的工作原理如下：
1. 电源供应：蜂鸣器报警通常使用直流电源供应，一般为3V 到12V的电压。
电源的正极连接到蜂鸣器的正极引脚上，负极连接到负极引脚上。
2. 振荡电路：蜂鸣器内部有一个振荡电路，它由振荡器和驱动器组成。
振荡器产生高频信号，而驱动器将这个信号放大。
这个振荡电路的频率决定了蜂鸣器报警的声音高低。
3. 振膜：蜂鸣器内部还有一个振膜，它是一个薄薄的膜片，通常由金属或塑料材料制成。
振膜与振荡电路连接，接收到振荡电路的信号后，会迅速振动。
4. 发声原理：当振膜振动时，会产生空气的震动，从而产生声音。
振膜的振动频率与振荡电路的频率相同，因此蜂鸣器能够发出与振荡电路频率相匹配的声音。
5. 发声强度控制：蜂鸣器通常具有发声强度控制功能，可以通过改变电流或电压的大小来调节蜂鸣器的声音大小。
这种调节通常通过外部电阻或电路实现。
总之，蜂鸣器报警通过振荡电路产生高频信号，使振膜振动，进而产生声音。
蜂鸣器的声音高低由振荡电路的频率决定，而声音大小可以通过调节电流或电压来实现。
有源蜂鸣器原理
有源蜂鸣器原理
有源蜂鸣器是一种电子元件，常用于发出警报或提醒的声音信号。
其工作原理是基于压电效应，通过外加电压使压电晶体发生膨胀和压缩，从而产生声音。
有源蜂鸣器通常由一个压电陶瓷片和驱动电路组成。
在驱动电路的控制下，外加电压通过陶瓷片，使其在电场作用下产生机械应变。
这种应变导致陶瓷片快速膨胀和压缩，进而在空气中形成振动。
这些振动以一定频率传播，形成声音。
驱动电路中通常使用一个振荡器来产生频率稳定的方波信号。
这个信号会通过放大器被放大，并驱动陶瓷片。
当方波信号的频率与陶瓷片的机械共振频率相匹配时，陶瓷片会产生最大的振幅，从而使声音效果最好。
有源蜂鸣器的优点之一是工作电压低，通常在3V至12V之间。
这使得它适用于各种电子设备中，并且易于控制音量。
此外，有源蜂鸣器可以发出各种不同的音频信号，如脉冲、连续声音或多个音符的序列，具有较高的音频输出功率。
总结而言，有源蜂鸣器利用压电效应将外加电压转化为声音，通过振荡器和放大器等电路来控制频率和音量。
它是一种常用的声音发声装置，在各种电子设备中得到广泛应用。
蜂鸣器原理图
蜂鸣器原理图
蜂鸣器是一种常见的电子元件，它能够发出清脆的蜂鸣声，被广泛应用于各种电子产品中。
在本文中，我们将介绍蜂鸣器的原理图及其工作原理。
蜂鸣器的原理图主要包括振荡电路和驱动电路两部分。
振荡电路由振荡器和反馈电容组成，它能够产生一定频率的信号。
驱动电路由驱动晶体管和蜂鸣器组成，它能够将振荡电路产生的信号输出到蜂鸣器上，从而使蜂鸣器发出声音。
蜂鸣器的工作原理是这样的，当电源接通时，振荡电路开始工作，产生一定频率的信号。
这个信号经过驱动电路的放大和输出，最终作用在蜂鸣器上，使蜂鸣器的振膜产生振动，从而发出声音。
当电源断开时，蜂鸣器停止工作。
蜂鸣器的原理图中，振荡电路起到了产生信号的作用，而驱动电路则起到了放大和输出信号的作用。
整个原理图通过这两部分电路的协同工作，实现了蜂鸣器的正常工作。
在实际应用中，蜂鸣器的原理图可以根据具体的需求进行调整
和改进。
例如，可以通过改变振荡电路中的电阻和电容值，来改变蜂鸣器发出声音的频率和音调。
同时，驱动电路中的放大倍数和输出电流也可以根据需要进行调整，以适应不同的工作环境和要求。
总的来说，蜂鸣器的原理图是实现蜂鸣器正常工作的关键。
通过对原理图的深入理解和合理设计，可以实现蜂鸣器在各种电子产品中的应用，为人们的生活和工作提供便利。
希望本文对蜂鸣器的原理图有所帮助，谢谢阅读！。
两个三极管组成蜂鸣片推挽电路驱动电路
两个三极管组成蜂鸣片推挽电路驱动电路下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!推挽电路是一种常用的电子电路，在驱动各种负载时都能发挥着重要的作用。
蜂鸣器 等效电路
蜂鸣器等效电路简介蜂鸣器是一种常见的电子元件，用于产生声音信号。
它通常由振膜、驱动电路和共振腔组成。
蜂鸣器的等效电路是一个模型，用于描述蜂鸣器在电路中的行为。
通过了解蜂鸣器的等效电路，我们可以更好地理解其工作原理，并能够设计和优化相关电路。
蜂鸣器基本原理蜂鸣器是一种能够将电信号转换为声音信号的装置。
它利用了压电效应或磁致伸缩效应来实现声音的发生。
压电式蜂鸣器压电式蜂鸣器是最常见的一种类型。
它由一个压电陶瓷材料制成，当施加外加电场时会发生形变，并产生声音波动。
磁性式蜂鸣器磁性式蜂鸣器则利用了磁致伸缩效应来产生声音。
它包含一个铁芯和线圈，在外加磁场作用下，铁芯会发生形变并引起声音波动。
蜂鸣器等效电路模型为了更好地理解蜂鸣器在电路中的行为，我们可以使用等效电路模型来描述它。
蜂鸣器的等效电路通常包括以下几个主要部分：振膜振膜是蜂鸣器的重要组成部分，负责将电信号转换为声音信号。
在等效电路中，振膜通常用一个电容来表示。
这是因为振膜的运动可以看作是一个带有弹性的结构，类似于一个带有弹性恢复力的电容。
驱动电路驱动电路负责向振膜提供适当的驱动信号。
在等效电路中，驱动电路通常由一个交流信号源和一个串联的电阻组成。
交流信号源模拟了输入信号，而串联的电阻则限制了驱动信号的幅度。
共振腔共振腔是指在振动过程中起到共振放大作用的空间。
它可以通过适当设计来调整输出声音的频率和响度。
在等效电路中，共振腔通常由一个并联的LC回路或者RLC 回路来表示。
蜂鸣器等效电路的工作原理蜂鸣器的等效电路模型能够描述其在电路中的行为和工作原理。
当驱动信号源施加一个交流信号时，驱动电路会将信号传递给振膜。
振膜在受到信号的作用下产生振动，进而产生声音。
共振腔对声音的频率和响度有着重要影响。
当输入信号的频率接近共振腔的共振频率时，共振腔会对输入信号进行放大，从而增加声音的响度。
同时，共振腔还可以通过调整其参数来改变输出声音的频率。
驱动电路中串联的电阻可以限制驱动信号的幅度，避免过大或过小而导致声音失真或无法产生。

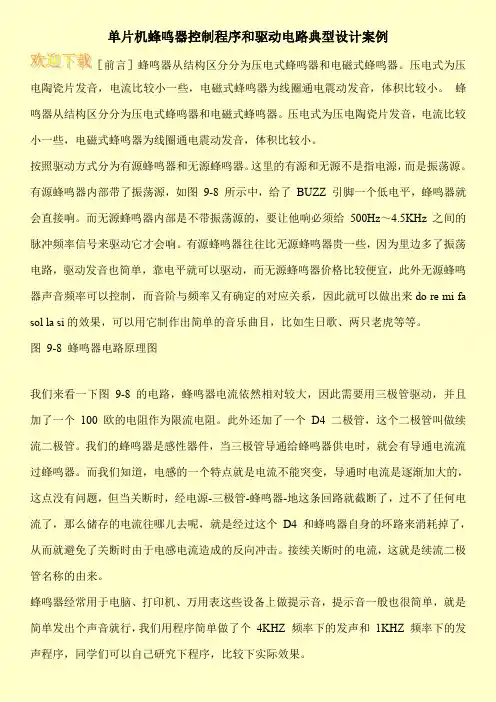

单片机蜂鸣器控制程序和驱动电路典型设计案例
单片机蜂鸣器控制程序和驱动电路典型设计案例［前言］蜂鸣器从结构区分分为压电式蜂鸣器和电磁式蜂鸣器。
压电式为压电陶瓷片发音，电流比较小一些，电磁式蜂鸣器为线圈通电震动发音，体积比较小。
蜂鸣器从结构区分分为压电式蜂鸣器和电磁式蜂鸣器。
压电式为压电陶瓷片发音，电流比较小一些，电磁式蜂鸣器为线圈通电震动发音，体积比较小。
按照驱动方式分为有源蜂鸣器和无源蜂鸣器。
这里的有源和无源不是指电源，而是振荡源。
有源蜂鸣器内部带了振荡源，如图9-8 所示中，给了BUZZ 引脚一个低电平，蜂鸣器就会直接响。
而无源蜂鸣器内部是不带振荡源的，要让他响必须给500Hz～4.5KHz 之间的脉冲频率信号来驱动它才会响。
有源蜂鸣器往往比无源蜂鸣器贵一些，因为里边多了振荡电路，驱动发音也简单，靠电平就可以驱动，而无源蜂鸣器价格比较便宜，此外无源蜂鸣器声音频率可以控制，而音阶与频率又有确定的对应关系，因此就可以做出来do re mi fa sol la si的效果，可以用它制作出简单的音乐曲目，比如生日歌、两只老虎等等。
图9-8 蜂鸣器电路原理图我们来看一下图9-8 的电路，蜂鸣器电流依然相对较大，因此需要用三极管驱动，并且加了一个100 欧的电阻作为限流电阻。
此外还加了一个D4 二极管，这个二极管叫做续流二极管。
我们的蜂鸣器是感性器件，当三极管导通给蜂鸣器供电时，就会有导通电流流过蜂鸣器。
而我们知道，电感的一个特点就是电流不能突变，导通时电流是逐渐加大的，这点没有问题，但当关断时，经电源-三极管-蜂鸣器-地这条回路就截断了，过不了任何电流了，那么储存的电流往哪儿去呢，就是经过这个D4 和蜂鸣器自身的环路来消耗掉了，从而就避免了关断时由于电感电流造成的反向冲击。
接续关断时的电流，这就是续流二极管名称的由来。
蜂鸣器经常用于电脑、打印机、万用表这些设备上做提示音，提示音一般也很简单，就是简单发出个声音就行，我们用程序简单做了个4KHZ 频率下的发声和1KHZ 频率下的发声程序，同学们可以自己研究下程序，比较下实际效果。
蜂鸣器电路的工作流程
蜂鸣器电路的工作流程A buzzer circuit is a basic electronic circuit that produces sound when activated. When an electrical signal is sent to the buzzer circuit, it causes the buzzer to vibrate and produce a sound. This sound can be used for various purposes such as indicating an alarm, alerting someone of a specific event, or providing a warning signal.蜂鸣器电路是一种基本的电子电路，当激活时会产生声音。
当电信号发送到蜂鸣器电路时，它会使蜂鸣器振动并产生声音。
这种声音可以用于各种用途，比如指示警报、提醒某人特定事件或提供警告信号。
The working principle of a buzzer circuit involves the use of an oscillating signal to drive the buzzer and create sound. Typically, this signal is generated by a microcontroller or other electronic device that activates the buzzer when a certain condition is met. The circuitis designed to convert electrical energy into mechanical vibrations, which in turn produce the audible sound we hear as the buzzer goes off.蜂鸣器电路的工作原理涉及使用振荡信号驱动蜂鸣器并产生声音。
单片机中的蜂鸣器和音频输出技术
单片机中的蜂鸣器和音频输出技术蜂鸣器作为一种常见且常用的音频输出装置，在单片机应用领域中发挥着重要的作用。
本文将介绍蜂鸣器的原理、种类以及与单片机的联接方式。
同时，还会探讨音频输出技术在单片机应用中的应用场景和具体实现。
一、蜂鸣器的原理和种类蜂鸣器是一种能够产生声音的装置，其工作原理基于声音的震动。
按照其原理和结构的不同，蜂鸣器可以分为压电式蜂鸣器和电磁式蜂鸣器两类。
1. 压电式蜂鸣器压电式蜂鸣器是利用压电材料在电场作用下发生形变，进而产生声音的一种器件。
其内部结构由振动片和外壳组成。
当施加电压时，振动片发生震动，从而产生声音。
压电式蜂鸣器广泛应用于数字仪表、电子钟等场合，具有音质纯净、功耗低等特点。
2. 电磁式蜂鸣器电磁式蜂鸣器则是利用电磁铁产生的磁场作用于振片，振片受到电磁力的作用而振动，进而产生声音。
电磁式蜂鸣器结构简单，工作电压范围宽，适用于各种电子设备。
二、蜂鸣器在单片机中的连接方式在单片机应用中，将蜂鸣器与单片机相连接，通常有两种方式：直接驱动和驱动电路。
1. 直接驱动方式直接驱动方式是指将蜂鸣器的两极分别连接至单片机的IO口和GND。
通过控制单片机的IO口输出高、低电平，从而控制蜂鸣器工作与停止。
这种方式简单直接，适用于一些简单的音频输出场景。
2. 驱动电路方式驱动电路方式则是在直接驱动方式的基础上，增加了一个驱动电路。
驱动电路通常由三极管和电阻组成，通过调整电流大小控制蜂鸣器的工作与停止。
相比直接驱动方式，驱动电路方式可以实现更稳定的蜂鸣器控制和更好的音频效果。
三、音频输出技术在单片机应用中的实际应用除了蜂鸣器之外，单片机应用中还有许多其他音频输出技术。
下面将介绍两种常见的音频输出技术及其应用场景。
1. PWM音频输出技术PWM（脉宽调制）音频输出技术是一种通过调整方波脉冲的占空比来模拟出音频波形的技术。
在单片机应用中，通过控制PWM输出引脚的电平和占空比，可以实现简单的音频播放功能，如嵌入式音乐播放器、语音提示等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分为压电式及电磁式的二大类, 是以压电陶瓷的压电效应,
来带动金属片的振动而发声, 则是用电磁的原理,通电时将
金属振动膜吸下,不通电时依振动膜 的弹力弹回, 故压电式
蜂鸣器是以方波来驱动,电磁式是1/2 方波驱动 若是自激式
Self-drive (DC/内含线路circuit-bulit in )的蜂鸣器,不管是电
磁,还是压电的,给予额定的电流及电压即可, 而外激式
External 的蜂鸣器,因为工作原理的不同) 电磁式蜂鸣器
(Magnetic Buzzer)应给予1/2 方波(square wave),及在激活
时, 确保至少有三倍于额定消耗电流的电流, 压电式蜂鸣器
(Piezo Buzzer)的则给予方波, 若给1/2 方波,极可能不会动
作, 因为只有半周的动作, 由于压电式蜂鸣器,是靠电压驱动,
电压的控制是重要的因素. 一、电磁式蜂鸣器驱动电路： 二、
压电式蜂鸣器驱动电路：
