东莞富士故障码
富士变频器故障代码大全富士变频器常见故障及判断
富士变频器故障代码大全：富士变频器常见故障及判断富士电机是一家历史比较悠久的电机制造商，产品线非常丰富，从大功率发电机到小型家用电机制造。
在变频器方面，富士电机也是国内市场的重要参与者之一。
富士变频器因其高性价比、可靠性强而广受市场欢迎。
然而，使用变频器也难免会碰到一些故障。
本文将列举富士变频器常见故障及对应的解决方法，帮助使用者更好的维护和保养变频器设备。
一、富士变频器故障代码大全E001问题描述：变频器控制电源电压过低。
可能原因：供电电源电压过低。
解决方法：提高供电电源电压E002问题描述：变频器控制电源电压过高。
可能原因：供电电源电压过高。
解决方法：降低供电电源电压。
E003问题描述：电流检出回路故障。
可能原因：电流检出回路中断或短路，电子组件故障。
解决方法：检查电流检出回路，修补中断或替换损坏的部件。
E004问题描述： AC变频器输出主电路相电压不平衡。
可能原因：栅极驱动线路或大功率模块故障。
解决方法：检查栅极驱动线路或替换大功率模块。
E005问题描述：电池已用完。
可能原因：电池寿命到期。
解决方法：更换电池。
E006问题描述： MCU内部通信故障。
可能原因：主CPU或子CPU通信线路故障，或内部软件故障。
解决方法：检查通信线路是否正常，或升级软件。
E007问题描述： EEPROM故障。
可能原因： EEPROM存储器故障。
解决方法：更换EEPROM存储器。
E008问题描述： CPU电源电压异常。
可能原因： CPU电压不稳定。
解决方法：检查电源线路稳定性。
E009问题描述：风扇停转故障。
可能原因：风扇故障或风扇控制线路故障。
解决方法：更换风扇或检查风扇控制线路。
E010问题描述：电机绝缘故障。
可能原因：电机绝缘损坏。
解决方法：更换电机或进行绝缘检查。
E011问题描述： CNC操作器具有故障。
可能原因： CNC操作器故障。
解决方法：更换CNC操作器。
E012问题描述：内部通信故障。
可能原因：主CPU或子CPU通信线路故障，或内部软件故障。
东莞富士故障码

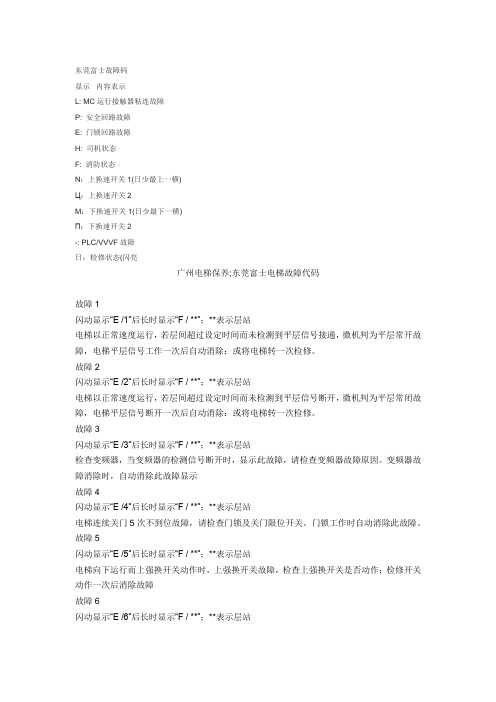

东莞富士故障码显示内容表示L: MC运行接触器粘连故障P: 安全回路故障E: 门锁回路故障H: 司机状态F: 消防状态N：上换速开关1(日少最上一横)Ц：上换速开关2M：下换速开关1(日少最下一横)П：下换速开关2-: PLC/VVVF故障日：检修状态(闪亮广州电梯保养;东莞富士电梯故障代码故障1闪动显示“E /1”后长时显示“F / **”；**表示层站电梯以正常速度运行，若层间超过设定时间而未检测到平层信号接通，微机判为平层常开故障，电梯平层信号工作一次后自动消除：或将电梯转一次检修。
故障2闪动显示“E /2”后长时显示“F / **”；**表示层站电梯以正常速度运行，若层间超过设定时间而未检测到平层信号断开，微机判为平层常闭故障，电梯平层信号断开一次后自动消除：或将电梯转一次检修。
故障3闪动显示“E /3”后长时显示“F / **”；**表示层站检查变频器，当变频器的检测信号断开时，显示此故障，请检查变频器故障原因。
变频器故障消除时，自动消除此故障显示故障4闪动显示“E /4”后长时显示“F / **”；**表示层站电梯连续关门5次不到位故障，请检查门锁及关门限位开关。
门锁工作时自动消除此故障。
故障5闪动显示“E /5”后长时显示“F / **”；**表示层站电梯向下运行而上强换开关动作时，上强换开关故障，检查上强换开关是否动作；检修开关动作一次后消除故障故障6闪动显示“E /6”后长时显示“F / **”；**表示层站电梯向上运行而下强换开关动作时，下强换开关故障，检查下强换开关是否动作，检修开关动作一次后消除故障故障7闪动显示“E /7”后长时显示“F / **”；**表示层站编码器无脉冲故障，请检查编码器；频器接线，检修开关动作一次后消除故障故障8闪动显示“E /8”后长时显示“F / **”；**表示层站编码器旋转方向反故障，请检查编码器；频器接线，检修开关动作一次后消除故障故障9闪动显示“E /9”后长时显示“F / **”；**表示层站接触器常闭点故障，接触器出现沾联，请检查运行接触器和抱闸接触器。
富士伺服器故障代码与维修

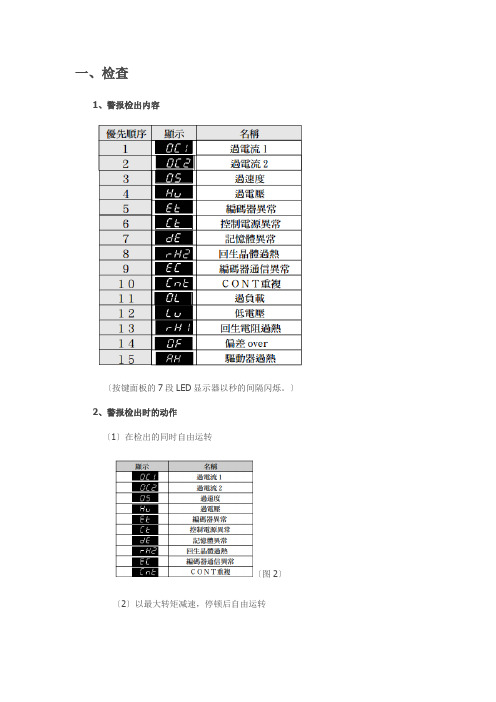

一、检查1、警报检出内容〔按键面板的7段LED显示器以秒的间隔闪烁。
〕2、警报检出时的动作〔1〕在检出的同时自由运转〔图2〕〔2〕以最大转矩减速，停顿后自由运转〔图3〕二、维护1、过电流故障 OC 1、OC 2【显示】〔图4〕【检出内容】主回路晶体的输出电流超过规定值。
【要因与处置】〔图5〕伺服马达的动力配线有可能漏电或短路。
通常，对地间有数MΩ以上，线圈之间的电阻值平衡。
2、过速度故障 OS【显示】〔图6〕【检出内容】伺服马达的回转速度超过最高速度的倍。
【要因与处置】〔图7〕马达的回转速度有可能出现峰突。
〔图8〕3、过电压故障Hu【显示】〔图9〕【检出内容】伺服驱动器内部的直流中间电压比上限值大。
【要因与处置】〔图10〕可以在按键面板的监视形式确认内部的中间电压。
On 16：直流中间电压〔最大值〕On 17：直流中间电压〔最小值〕约在420V时检出电压。
4、编码器异常故障 Et【显示】〔图11〕【检出内容】伺服马达内部的编码器可能已损坏。
【要因与处置】〔图12〕编码器内部的CPU是以自我诊断的结果来检出警报的。
这时，伺服驱动器马达之间正在进展通信。
5、控制电流异常故障 Ct【显示】〔图13〕【检出内容】伺服驱动器内部的控制电源发生异常，有损坏的可能性。
【要因与处置】〔图14〕6、记忆体异常故障 dE【显示】〔图15〕【检出内容】保存在伺服驱动器EEPROM内部的参数内容已损坏。
【要因与处置】〔图16〕发生记忆体异常时，请执行参数的初始化。
执行初始化之后仍然会检出记忆体异常时，必须更换驱动器。
7、再生晶体过热rH 2【显示】〔图17〕【检出内容】伺服驱动器内装的再生处理用晶体过热。
【要因与处置】〔图18〕8、编码器通信异常EC【显示】〔图19〕【检出内容】安装于伺服马达的编码器无法与伺服驱动器通信。
【要因与处置】〔图20〕伺服马达的编码器配线有可能脱落或是断线。
伺服驱动器与编码器之间是串行通信。
富士伺服驱动器报警代码
富士伺服驱动器报警代码一、报警显示的含义序号 显示名称说明种类 1 oc1 过电流1 重大故障2 oc2 过电流23 oS 超速4 Hu 过电压5 Et1 编码器异常16 Et2 编码器异常27 ct 控制电路异常8 dE 存储器异常9 Fb 保险丝断 10 cE 电机组合异常 11 tH 再生晶体管过热 12 Ec 编码器通信异常 13 ctE CONT 重复 14 oL1 过载1 15 oL2 过载216 rH4 浪涌电流抑制电路异常 17 LuP 主电路电压不足轻微故障18 rH1 内部再生电阻过热 19 rH2 外部再生电阻过热 20 rH3 再生晶体管异常 21 oF 偏差超出 22 AH 放大器过热 23 EH 编码器过热 24 dL1 ABS 数据丢失1 25 dL2 ABS 数据丢失2 26 dL3 ABS 数据丢失3 27 AF 多旋转溢出 28 ' E 初始化错误29 ¯PoF 未给伺服电机通电防撞开关急停30 ¯Pn0 速度零停止（通过输入强制停止信号，以速度零停止） 介质定位装置没有放下 31 =PP1 脉冲列输入运行中 正常状态显示 32=Pot检测正/负方向的超程信号中原点位置时显示（Y 向驱动器显示）二、报警的处理方法：oc1 过电流1：从伺服放大器输出的电流超过规定值oc2 过电流2：原因措施伺服电机的输出配线错误修复动力线（U、V、W）的配线确认电线（目测、导通检查），并更换伺服电机的输出配线短路伺服电机绝缘不良绝缘电阻测定（对地间在数MΩ以上）伺服电机的故障线间电阻测定（各线间为数Ω）再生电阻器的电阻值不合适更换为可适用范围的再生电阻器因编码器的异常引起的电流不平稳更换伺服电机未接地线连接地线oS 超速：伺服电机的转速超过最高速度的1.1倍原因措施伺服电机的输出配线错误修复动力线（U、V、W）的配线伺服电机的转速超速●延长PA1_37:加速时间●增大PA1_52:一次延迟S形时间常数●提高PA1_15:自整定增益1Hu 过电压：伺服放大器内部直流电压高于上限值原因措施电源电压过高（刚接通电源后）●确认电源电压在规格范围内●若有功率改进用电容器则插入电抗器外部再生电阻器的未连接或误配线连接外部再生电阻器再生晶体管破损更换伺服放大器Et1 编码器异常1：编码器的1转位置检测异常Et2 编码器异常2 ：编码器存储数据的读取异常原因措施来自编码器的数据异常使用屏蔽线以免爱噪音影响编码器出现故障更换伺服电机ct 控制电路异常：伺服放大器内部的控制电源电压存在异常，内部电路有出现的故障的可能性原因措施伺服放大器出现故障即使再次接通电源也未恢复时，更换伺服放大器dE 存储器异常：伺服放大器内保存参数数据损坏原因措施存储器的内容已破损●在PC加载器上读取参数，再设定以红字显示的参数●实行参数的初始化●采取上述对策后仍未恢复，则更换伺服放大器参数的改写次数超过10万次更换伺服放大器Fb 保险丝断：伺服放大器主电路的保险丝断线原因措施保险丝断线更换伺服放大器cE 电机组合异常：连接的伺服电机与伺服放大器的功率、型号不同原因措施伺服电机与伺服放大器的功率、型号不同确认伺服电机及伺服放大器功率、型号tH 再生晶体管过热：内置于伺服放大器的再生处理用晶体管过热原因措施电源电压过高（刚接通电源后）●确认电源在规格范围值内●若有功率改进用电容器则插入电抗器再生电力过大●延长减速时间●降低伺服电机的转速●延长停止时间降低再生频度Ec 编码器通信异常：未能与伺服电机内部的编码器通信原因措施编码器的串行通信异常●电线的确认（目测、导通校验）与修复●确认并修复编码器电缆的断线状态配线断线或接触不良●插入铁氧体磁心ctE CONT重复：伺服放大器的指令序列输入端子的分配重复原因措施多个端子分配同一输入信号CONT信号设定时不要设定同一序号oL1 过载1：轴锁定等在短时间检测出的报警oL2 过载2：转矩的有效值超过伺服电机的容许值原因措施伺服电机不能机械性旋转●确认并修复动力线（U、V、W）的配线●确认制动器是否在运行较之伺服电机功率机械系统较重●根据负载率重新检查伺服电机功率●若转速低则装入减速机●升降机械停止时以制动器保持加减速频度及运行频度高延长单循环时间，降低运行频度伺服放大器破损更换伺服放大器LuP 主电路电压不足：供给伺服放大器的主电源低于规格范围内的最低电压原因措施因瞬间断电等引起的电源电压下降●确认是否会发生瞬间断电的电源环境，改善电源环境●电源功率及变压器功率的确认及其改善rH1 内部再生电阻过热：内置于伺服放大器的再生电阻器的电力消耗量超过上限值原因措施电源电压过高（刚接通电源后）●确认电源电压在规格值内●若有功率改进用电容器则插入电抗器根据上下搬运及卷绕用途不可消耗再生电力●延长减速时间●降低伺服电机的转速●延长单循环时间，降低运行频度未连接再生电阻正确连接，将PA2_65置于0或2rH2 外部再生电阻过热：外部再生电阻过热信号（b接点信号）运行（释放）原因措施电源电压过高（刚接通电源后）确认电源电压在规格值内根据上下搬运及卷绕用途不可消耗再生电力●延长减速时间●降低伺服电机的转速●延长单循环时间，降低运行频度●提高外部再生电阻器的功率●安装配重外部再生电阻过热信号的误配线正确连接rH3 再生晶体异常：伺服放大器内置的再生处理用晶体管出现故障原因措施再生晶体管发生短路故障因再次接通电源重新显示时，更换伺服放大器注意：若再生晶体管发生生短路故障则有可能引起火，因此再生晶体管异常报警信号输出时请迅速将主电源置于OFFrH4 浪涌电流抑制电路异常：抑制电源接通时的浪涌电流的伺服放大器内部电路有可能发生故障原因措施伺服放大器出现故障更换伺服放大器周围温度超过55℃●将周围温度保持在40℃以下●若伺服放大器附近存在发热体则拉开距离注意：若周围温度在55℃以内，检测到该报警的情况下，不要再次运行，请更换伺服放大器oF 偏差超出：偏差超出检测值设定的伺服电机旋转量的位置偏差量累计于伺服放大器内部原因措施确认并修复动力线（U、V、W）的配线动力配线的连接错误（将伺服ON置于ON时发生报警）伺服电机不能机械性旋转确认制动器是否在运行输出转矩小增大PA1_27,28 ：转矩值限制值偏差超出检测宽度小增大PA2_69：偏差超出检测值成为P控制状态将P运行信号OFF增益低实施增益调整脉冲列频率的加减速过急延长加减速时间AH 放大器过热：伺服放大器超过容许温度原因措施周围温度超过55℃●将周围温度保持在40℃以下●若伺服放大器附近存在发热体则拉开距离注意：有可能在有效转矩超过100%的情况下使用。
富士VG7S变频器故障代码表
日立电梯富士变频器．VG7S变频器故障代码表故障码功能说明LED显示FUNCTIONOC OVER CURRENT 过电流EF GROUND FAULT 对地短路DCF DC FUSE BLOWN 熔断器断路OV OVER VOLTAGE 过电压LU UNDER VOLTAGE 欠电压OH1 OVERHEATING AT HEAT SINK 变频器过热(散热片)LIN INPUT PHASE LOSS 电源缺相OH3 INVERTER INTERNAL OVERHEAT 变频器内过热OH4 MOTOR OVERHEA T 电机过热OL MOTOR OVERLOAD 电机过载OLU INVERTER UNIT OVERLOAD 变频器过载OS OVER SPEED 超速PG PG ERROR 编码器异常NRB NTC THERMISTOR DISCONNECTION 热敏电阻电路断线PBF CHARGING CIRCUIT ERROR 充电电路异常ER1 MEMORY ERROR 存贮器异常ER2 KEYPAD PANEL COMMUNICA TION ERROR 变频器面板通讯异常ER3 CPU ERROR CPU异常ER5 RS485 COMMUNICATION ERROR RS485通讯异常ER7 OUTPUT WRITING ERROR 变频器输出电路异常ER8 A/D CONVERTER ERROR A/D转换器异常ER9 SPEED DISAGREEMENT 速度不一致DBH DB RESISTOR OVERHEATING DB电阻过热DO EXCESSIVE POSITION DEVIATION 位置偏差过大日立电梯富士变频器．VG7S变频器故障代码表故障码功能说明LED显示FUNCTIONOC OVER CURRENT 过电流EF GROUND FAULT 对地短路DCF DC FUSE BLOWN 熔断器断路OV OVER VOLTAGE 过电压LU UNDER VOLTAGE 欠电压OH1 OVERHEATING AT HEAT SINK 变频器过热(散热片)LIN INPUT PHASE LOSS 电源缺相OH3 INVERTER INTERNAL OVERHEAT 变频器内过热OH4 MOTOR OVERHEA T 电机过热OL MOTOR OVERLOAD 电机过载OLU INVERTER UNIT OVERLOAD 变频器过载OS OVER SPEED 超速PG PG ERROR 编码器异常NRB NTC THERMISTOR DISCONNECTION 热敏电阻电路断线PBF CHARGING CIRCUIT ERROR 充电电路异常ER1 MEMORY ERROR 存贮器异常ER2 KEYPAD PANEL COMMUNICA TION ERROR 变频器面板通讯异常ER3 CPU ERROR CPU异常ER5 RS485 COMMUNICATION ERROR RS485通讯异常。
实用文档之富士伺服驱动器报警代码
实用文档之"富士伺服驱动器报警代码"
二、报警的处理方法：
三、关于报警复位
存在报警复位不能解除的报警。
对于报警复位不能解除的报警，请在切为一次电源后（或切断前）按照“第三节报警的处理方法”排除报警原因，然后再次接通电源，以此进行复位。
报警的复位按以下任意方式进行：
●将报警复位（RST：指令序列输入信号）置于ON一次后再置于OFF。
●触摸屏上的试运行模式[FnOS]：实行报警复位。
●在报警显示画面上同时按住[Λ]键和[V]1秒钟以上。
●使用PC加载器的“监控”指令上的报警复位。
●报警复位后，返回到参数“PA2_77：初始显示（触摸屏）”上所设定的显
示内容。
珠江富士电梯故障代码表
珠江富士电梯故障代码表珠江富士电梯故障代码表：Er2门联锁故障;电梯运行时门锁回路断开检查门联锁回路及门刀是否有刮门轮ER3变频器故障查变频器的故障代码，检查主线路。
ER4电梯运行方向与指令方向相反;可能原因1主控电脑板AB两相脉冲接反;2电梯反向运行1将主控电脑板的AB相输入脉冲对调ER5开闸故障：系统输出开闸指令后未接到抱闸检测开关的反馈信号查抱闸接触器触点和线路ER6运行过程中门区输入信号不断开检查感应器ER7在运行过程中主控电脑板检测到的编码器脉冲数过少检查主控电脑板的脉冲输入回路及编码器连线ER9KDY故障：输出的KDY动作指令与反馈结果不一致检查KDY 输出和反馈回路及KDY接触器ER10急停回路断开检查急停回路检查急停回路ER11门区丢失故障;电梯运行距离超过楼间距，但未检测到门区输入信号。
检查门区信号回路及门区感应开关。
ER12过上限位检查编码器或相关先路。
ER13过下限位检查编码器或相关线路ER14楼层位置计数器错误;次故障发生后，电梯将慢车返回最地层，校正位置。
1检查编码器或相关线路。
2检查门区回路3门区插磁板插入深度不够ER17主控电脑板发出运行指令后，末收到变频器运行信号1检查变频器方向，使能及运行信号回路2检查变频器相关参数设置3检查抱闸是否打开ER18楼层计数错误此发故障后电梯返回低层校正检查编码器或相关回路ER19目标层距离不够，无法正常换速;端站安装位置改变后没进行井道自学习1降低单层运行速度加急运行曲线减小换速距离，2进行井道自学习ER20电梯运行到顶层或地层换速后，电梯运行速度不下降端站安装位置改变后没进行井道自学习1检查制动电阻2减缓运行曲线3井道自学习ER21单次运行时间超过设定值检查是否有钢丝绳打滑及轿厢卡死现象。
ER22快车运行时有检修信号输入检查检修开关及相关线路。
ER23两个门区输入信号中有一个失效检查门区信号回路及门区感应开关ER24采用多段速给定时，换速距离设置过短。
2020年整理富士伺服驱动器报警代码.doc
富士伺服驱动器报警代码
二、报警的处理方法：
三、关于报警复位
存在报警复位不能解除的报警。
对于报警复位不能解除的报警，请在切为一次电源后（或切断前）按照“第三节报警的处理方法”排除报警原因，然后再次接通电源，以此进行复位。
报警的复位按以下任意方式进行：
●将报警复位（RST：指令序列输入信号）置于ON一次后再置于OFF。
●触摸屏上的试运行模式[FnOS]：实行报警复位。
●在报警显示画面上同时按住[Λ]键和[V]1秒钟以上。
●使用PC加载器的“监控”指令上的报警复位。
●报警复位后，返回到参数“PA2_77：初始显示（触摸屏）”上所设定的显示内容。
富士500011UD变频器故障码
潍坊菱业电梯空调有限公司刘永玺整理报警名称键盘面板显示动作内容LED 显示1 OC1过电流OC DURING ACC 加速时电动机过电流，输出电路相间或对地短路，变频器输出电流瞬时值超过过电流检出值时，过电流保护功能动作。
OC2OC DURING DEC 减速时OC3OC AT SET SPD 恒速时2OU1过电压OV DURING ACC 加速时由于电动机再生电流增加，使主电路中间电压超过过电压检测值时，保护功能动作。
（200V系列：400Vdc，400V 系列：800Vdc），但是，变频器输入侧错误地输入过高电压时，不能保护。
OU2 OV DURING DEC 减速时OU3 OV AT SET SPD 恒速时3 LU欠电压UNDERVOLTAGE 运行中，电源电压降低等使主电路直流中间电压低于欠电压检测值时，保护功能动作（欠电压检测值：200V系列：200Vdc，400V系列：400Vdc）。
另外，当电压低至不能维持变频器控制电路电压值时，将不能显示。
4 Lin电源输入缺相Lin PHASE LOSS 连接的3 楼输入电源L1/R，L2/S，L3/T中缺任何一相及变频器在3 相电源电压不平衡状态下运行时，可能造成主电路整流两极管和主滤波电容损坏。
在这种情况下，变频器报警并停止运行。
5 OH1散热片过热FIN OVERHEAT 如冷却风扇发生故障等，则散热片温度上升，保护功能动作。
6 外部报警OH2 EXT ALARM 当控制电路端子（THR）连接制动系统，制动电阻，外部热继电器等外部装置报警接点时，按这些接点动作。
7 变频器内过热OH3 HIGH AMB TEMP 如变频器内通风散热不良等，则其内部温度上升，保护功能动作。
8电动机1 过载OL1 MOTOR1 OL 选择功能码F10 电子热继电器1 时，若电动机电流超过设定的电机1 的动作电流值时，则保护功能动作。
9 超速OS OVER SPEED 电动机速度若超过最高频率、上限频率、120Hz 中的最小值的1.2 倍时，保护功能动作。
实用文库汇编之富士伺服驱动器报警代码
*作者：梁上飞*
作品编号：91265005448GK 0253678
创作日期：2020年12月20日
实用文库汇编之富士伺服驱动器报警代码
二、报警的处理方法：
三、关于报警复位
存在报警复位不能解除的报警。
对于报警复位不能解除的报警，请在切为一次电源后（或切断前）按照“第三节报警的处理方法”排除报警原因，然后再次接通电源，以此进行复位。
报警的复位按以下任意方式进行：
●将报警复位（RST：指令序列输入信号）置于ON一次后再置于OFF。
●触摸屏上的试运行模式[FnOS]：实行报警复位。
●在报警显示画面上同时按住[Λ]键和[V]1秒钟以上。
●使用PC加载器的“监控”指令上的报警复位。
●报警复位后，返回到参数“PA2_77：初始显示（触摸屏）”上所设定的显
示内容。
作者：梁上飞
作品编号：91265005448GK 0253678
创作日期：2020年12月20日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东莞富士故障码显示内容表示L: MC运行接触器粘连故障P: 安全回路故障E: 门锁回路故障H: 司机状态F: 消防状态N：上换速开关1(日少最上一横)Ц：上换速开关2M：下换速开关1(日少最下一横)П：下换速开关2-: PLC/VVVF故障日：检修状态(闪亮)通力3000小机房调试LGE用户接口功能模式菜单子菜单功能注E 1 故障历史记录显示最近的故障情况F 2 清除故障记录重置故障记录，清除内存菜单子菜单功能驱动故障参看故障代码表菜单子菜单功能注1 1 主楼层选择主楼层（1）1 2 控制方式集选方式选择：1=SBC单按钮控制；2=DC下集选1 10 开门时间1 11 重新开门时间单位0·1秒1 12 激活ADC 激活提前开门功能 0=开门；1=激活1 13 强迫开门1 14 强迫开门时间设置开始强迫关门的时间（20）单位：秒（40-60）1 15 新内指登记快速关门单位：0·1秒；0=无该功能（0-99）1 16 光眼延时设置光眼被挡到重新开门的时间（0-99）20 单位：0·1秒；0=无该功能1 17 光眼正常快速关门设置光眼正常后快速关门 0=无；1=有；1 18 禁止同时开门 "1=A门优先；2=B门优先；3=同时优先"1 19 对穿门轿厢选用对穿门轿厢 0=一个门；1=对穿门；1 20 门铃为盲人选择门铃 0=关；1=门完全打开时响1 21 延长开门时间 "1=开关带蜂呜（DOE S）2=开关不带蜂呜器（DOE S）"1 30 泊梯楼层1 31 泊梯时开门泊梯时A门与B门的开关情况 "0=关；1=A门优先；2=B门优先；3=AB门同时优先"1 32 泊梯时间选择电梯在开始泊梯前的空闲时间（30）1 33 泊梯模式选择单台或群组泊梯 0=关；1=单梯；2=群组泊梯1 34 自动从特定楼层派谴楼层空闲电梯将离开此楼层（ADE功能） 0=关；nn=缩定楼层1 35 自动返回特定楼层（ADF功能）将电梯开往此楼层 0=回主楼层；nn=指定楼层；1 40 允许反向内选 0=关；1=开；1 41 错误内选删除 0=关；1=开；1 42 内选登记蜂呜器当内选按亮（登记）时发出, 0=关；1=开；1 43 忽略新外呼为响应超时的外呼而忽略新外呼 0=关；1=开；1 44 司机模式选择 0：标准/1：ATS HK/2：ATS CS1 45 锁的类型（楼层进出控制）指定LCEOPT的锁输入信号-锁-的用法 "0:标准/1:锁内选/2:锁外呼/4=锁内选和外呼"1 50 电梯在群组中的编号设置电梯在群组中的编号（1）1 (6)1 51 在EMC（E-Link）的编号设置电梯在EMC（E-Link）中的编号（33...64） 33，34，35，36 (64)1 52 在Konexion中的编号设置电梯在Konexion中的编号（0-8） Konexion;n=电梯号1 53 外呼重新开门次数当轿厢有内选时外呼使门重开的次数 1=1次；2=多次；3=REO HK1 54 最低楼层1 55 EMC（E-Link）的组号选择EMC（E-Link）的组号，（group number）(0) 0-311 59 消防保留楼层用FID B（uilding）和FID M(achine room)时必须为0 0=on 1 60 消防楼层选择消防返回楼层（1）楼层号1 61 地区消防法规（0-17）1 621 63 在消防返回楼层开门选择A门或B门：1=A门；2=A+B门；3=B+A门；4=B 门1 64 紧急供电返回楼层（EPD）选择紧急供电运行时的返回楼层（0-nn） 0=下一个可能的楼层1 65 紧急返回后的门位置选择紧急返回后的A门与B门的开关情况 0=门关:1=A门开:2=B门开:3=AB门均开1 66 使用防火门（FPD）选择是否使用LCEOPT的FPD输入 0=无FPD ， 1=有FPD1 67 EPS紧急电源使用顺序紧急返回和紧急服务的顺序 0=参数EPS;1-6=内置EPS1 68 最多电梯台数（EPS）允许同时进行紧急返回和紧急服务的台数0…S1 70 满载百分比设定载荷客量（80%），满载直驶功能 50-99% 1 71 轿顶检修驱动限位 "0=遇到77:U/N停;1=77:U停;2=77N停;3=不停"名称指示内容pp相序检查灯Wdt1拖动电脑工作灯Wdt2控制电脑工作灯41dg门关闭灯21开门指令22关门指令29安全回路89自动或运行中60自动状态dz门区指示灯ste串行通讯检查灯stm指令灯up上运行dn下运行mnt检查灯三菱GPS系列电梯的故障代码从GPS,GPS2到GPS3，系统机构发生了很大的变化，操作方法有较大差异。
但其基本故障代码是一样的。
在实际维修中，故障码只是一个维修的参考。
主板故障码E0无故障E1欠速故障E2超速故障E3反转故障E4AST故障（失速）E5过电流E6过电压E7欠电压E8LB接触器故障E95接触器故障EABK抱闸故障EB轿厢串行传送故障EC厅层串行传送故障ED系统错误（基板跨接器设定错误）EEsddnrs 驱动电脑不能再启动EFswnrs2 控制电脑不能再启动门机板故障码串行传送错误1变频器过流2+12v欠电压3主回路欠压4CPU之WDT错误4.GS（门锁）错误5.位置开关错误7开关门指令错误9关门操作错误A开关门超速A.位置计数器出错B.位置监测器出错C.编码器错误D过负载D.GS断开指示E.DLD余量不足F超速检查F.GS释放时指示三菱GPS电梯指示灯状态三菱GPS电梯是三菱近年的主流产品，分别推出有gps,gps-2,gps-cr,gps-3...Dov主回路带电灯29安全回路89自动或运行中Dz门区指示灯41dg门关闭灯60自动状态Pp断相（acr保险）灯Up上运行Dn下运行21开门指令22关门指令Dwdt副电脑运行Cwdt主电脑运行Mnt报警打开三菱GPS-II电梯发光二极管指示的作用序号所安装印刷板的名称发光管的编号名称发光管的作用发光管状态说明1KCR-60XADCV主回路充电指示主回路电解电容器充电时亮229#安全回路指示发亮时安全回路正常389#自动与检修指示发亮时为正在运行中4DZ#开门区域指示灯灯亮时表示轿厢处于开门区541DG#关门指示灯亮表示层门/轿门已关闭660#门锁状态指示采用自动(AUTO)方式时灯亮7KCD-60XPP电源错相/缺相指示灯亮时为正常8UP向上方向指示上行时灯亮9DN向下方向指示下行时灯亮1021#开门指示灯有开门指令时灯亮1122#关门指示灯有开门指令时灯亮12P1DWDTDR-CPU指示灯DR-CPU正常工作时灯不亮13CWDTCC-CPU指示灯CC-CPU正常工作时灯亮14MNTR/MWEN开关指示当开关处于中间位置时灯亮15七段码显示显示楼层及故障指示轿厢所在楼层三菱GPS-II电梯的故障代码序号显示状态故障内容1E0没有故障2E1异常低速(SWTGL)3E2异常高速(SWTGH)4E3异常情况的反向运行(SWTGER)5E4失速(SWTAST)6E5过电流检测或IPM故障检测(SSOCOK)7E6过电压(SSOVLT)8E7欠电压(SSLVLT)9E8LB接触器故障(SYVFLB)10E95#接触器故障(SYCF5)11EA抱闸线圈故障(SYVFBK)12EB向轿厢串行传输故障13EC向层门串行传输故障14ED系统故障(STSYER)15EECC-CPU与DR-CPU之间的传输故障16EF不能再启动奥的斯电梯3200故障代码汇总故障代码服务器显示说明2000 STM software reset 电子板软件运行错误，引起 CPU 复位。
2001 STM power on reset 上电复位，或者按了复位按钮。
2002 STM power fail 5V 电源的电压低于 2.5V 。
在系统失电期间，系统停机。
2005 STM not available 某些非正常状态被 MCSS 检测到 , 这时应查其他故障记录 .另外 , 在紧急或检修状态下也有此记录故障来源：位置参考故障代码服务器显示说明2100 PSR Big pos slip 与电梯运行方向一致的钢丝绳滑移太大。
2101 PSR Big neg slip 与电梯运行方向相反的钢丝绳滑移太大。
2102 PSR Pos mes flt PVT 读取的位置已位于平层区 , 但 DZ 未有输入 , 应检查光电 .2103 PSR Inv FLOOR COUNT 无效的楼层计数，楼层计数与实际井道楼层数不一致，或者超出最高或最低楼层的限制。
一般发生于断电后轿厢位置被移动 , 再次送电后即有此故障 .2104 PSR Inv raw pos PVT 脉冲数发生异常改变 , 检查 PVT 及 MCSS 与DBSS 连线 .2105 PSR DZ error DZ 输入信号错误2106 PSR DZ1 error DZ1 输入顺序错误2107 PSR DZ2 error DZ2 输入顺序错误2108 PSR 1LS error 1LS 输入顺序错误。
电梯停在底层， DZ 动作而没有1LS 信号，或者 1LS 信号在 1LS 开关之前动作。
也有可能 1LS 和 2LS 同时动作。
2109 PSR 2LS error 1,2 2LS 输入顺序错误。
电梯停在底层， DZ 动作而没有 2LS 信号，或者 2LS 信号在 2LS 开关之前动作。
也有可能1LS 和 2LS 同时动作。
注 1 ：电梯执行了紧急停止。
注 2 ：如果故障次数超过允许再试的设定次数（安装参数设定），系统运行将会终止。
故障来源： OCSS 通讯故障代码服务器显示说明2304 OCSS comm. error OCSS 通讯错误。
信息来源：赛尔电梯故障来源： DISS/ADISS 通讯故障代码服务器显示说明2404 DCSS comm. error DCSS 通讯错误。
