浅谈10kV电力电缆局部放电测试及缺陷处理——OWTS振荡波局放测试及定位系统摘要：本文简单介绍了电缆局部放电的原因和危害，以及振荡波测试系统的工作原理，以某路电缆为例，重点介绍了振荡波测试系统在电缆局部放电测试定位中的现场应用，总结了OWTS测试、分析中的经验和技巧，并对存在局放缺陷电缆的消缺进行新方法的尝试，为日后处理电缆的局放现象提供参考意见。
关键词：电缆，局部放电，振荡波，消缺方法1前言随着现代社会经济的飞速发展，人们对中心城区的环境、安全及形象的关注，越来越多的电力电缆已经逐步代替了配电架空线路运行。
电力电缆将成为未来中心城区配电网运行的主流设备，因电缆故障引起的线路跳闸也日渐增多，电缆本体和附件的电气绝缘损坏是造成配网设备故障率高的主要原因，如何预防及控制电缆本体和附件的电气绝缘损坏已成为当前电缆配电网运行维护的关键。
2 绝缘的老化2.1 概述电气设备的绝缘在运行中会受到各种因素如电场、热、机械应力、环境因素等的作用，其内部将发生复杂的化学与物理变化，导致性能逐渐劣化，这种现象称为老化。
在设备正常运行的条件下，老化是渐进的、长期的过程。
绝缘材料的老化以有机绝缘材料的老化问题最为突出。
液体有机绝缘材料老化时表观上发生混浊、变色等；高分子有机绝缘材料老化时表观上发生变色、粉化、起泡、发粘、脆化、出现裂纹或裂缝、变形等。
多数情况下、绝缘材料的老化是由于其化学结构发生了变化，即由于降解、氧化、交联等化学反应，改变了其组成和化学结构；但是有的老化仅仅是由于其物理结构发生了变化所致，例如绝缘材料中的增塑剂不断挥发或其中球晶不断长大，这些都会使材料变硬、变脆而失去使用价值。
通常绝缘材料性能的劣化是不可逆的，其最终将会引起击穿，直接影响电力设备和电力系统的运行可靠性。
绝缘劣化过程的发展需要一定能量，亦即依赖于外界因素的作用，如电场、热、机械应力、环境因素等。
运行情况下常常是多种因素同时作用，互相影响，过程复杂。
10KV预防性试验
1）绝缘电阻值自彳丁规定。若在相近试验条件（温度、湿度）下，绝缘电阻值降低到历年正常值的1/3以下时，应查明原因
2）各相或各分支绝缘电阻值的差值不应大于最小值的100%
2
定子绕组的直流电阻
1）大修时
2）出口短路后
在冷态下测量，绕组表面温度与周围空气温度之差不应大于±3°C
3
定子绕组泄漏电流和直流耐压试验
7
三相变压器连接组别试验
更换绕组后
检查变压器的三相接线组别和单相变压器引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符
直流法
8
空载电流和空载损耗
1）更换绕组后
2）必要时
与前次试验值相比无明显变化
变压器空载负载特性测试仪
9
短路特性试验
1）更换绕组后
2）大修或事故后
与前次试验值相比无明显变化
2）其余电动机自行规定
3）应注意相互间差别的历年相对变化
3
定子绕组泄漏电流和直流耐压试验
1）大修时
2）更换绕组后
1）试验电压：全部更换绕组时为3Un；大修或局部更换绕组时为2.5Un
2）泄漏电流相间差别一般不大于最小值的100%泄漏电流为20UA以下者不作规定
3）500kW以下的电动机自行规
有条件时可分相进行
3）小修时定子绕组可与其所连接的电缆一起测量，转子绕组可与起动设备一起测量
4）有条件时可分相测量
2
绕组的直流电阻
1）1年（3kV及以上或100kW及以上）
2）大修时
3）必要时
1）3kV及以上或100kW及以上的电动机各相绕组直流电阻值的相互差别不应超过最小值的2%；中性点未引出者，可测量线间电阻，其相互差别不应超过1%
电力10kV及以上高压电缆试验作业指导书
电力IokV及以上高压电缆试验作业指导书1适用范围本指导书适用于IOkV高压电缆试验作业。
2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运（1999） 103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3安全风险提示3.1风险识别3.1. 1电缆试验过程中存在触电伤害。
3.1.2电缆试验过程中存在车辆伤害。
3.2管控措施1. 2. 1电缆试验过程中必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。
2. 2.2电缆试验过程中，对于必须停电的高压设备停电要彻底，并在有可能来电的方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。
3. 2.3电缆试验需要进入铁路栅栏内的，试验时不得在道心内行走、坐卧，应尽量靠近线路外侧，以免触及断落导线。
4. 2.4电力电缆试验必须在绝缘垫上进行，作业人员必须穿绝缘靴穿工作服，高压试验须两人及以上，一人操作、一人监护。
试验仪器的接线必须正确，防止仪器烧坏，工作人员与使用中的仪器及设备保持足够的安全距离，高压电缆试验结束后试验电缆必须放电。
5. 2.7雷雨天气不得进行高压电缆试验作业。
6. 2. 8高压试验尽可能在室内进行，无关人员不得逗留。
若条件所限，不能在室内进行时，应在离试验高压部位3米处设置围栏，挂“止步，高压危险！”标示牌并设专人监护，禁止无关人员靠近。
4作业程序7. 1. 1执行“三戴二穿”制度，合理安排作业人员，作业人员明确所分担的作业任务和作业安全事项。
4. 1.2准备好作业所需的工具材料，如工具包、高低压验电笔、对讲机、照明设备等。
4.2.1根据有关资料，确定试验电缆实际与图纸相符，并记录电缆的型号及运行电压等参数。
10kV电力电缆预防性试验作业指导书
QB 广东电网公司企业标准广东电网公司10kV电力电缆预防性试验作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。
为了强化一次设备预防性试验工作，规范预防性试验现场作业，广东电网公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对10kV电力电缆的预防性试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV电力电缆的预防性试验工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：卢耀武、赵继光、李中霞、邹永良、杜键敏、冯建强、孔繁锦、郭文辉、刘协强。
目录1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预防措施 (1)6 作业准备 (3)7 作业周期 (5)8 工期定额 (5)9 设备主要参数 (5)10 作业流程 (6)11 作业项目、工艺要求和质量标准 (7)12 作业中可能出现的主要异常现象及对策 (14)13 作业后的验收与交接 (14)附录A 10kV电力电缆试验记录 (15)附录B 10kV电力电缆局部放电试验记录 (16)1 范围本作业指导书适用于10kV电力电缆的预防性试验工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150-2006 电气装置安装工程电气设备交接试验标准DL 409-1991 电业安全工作规程（电力线路部分）DL/T 664-2008 带电设备红外诊断应用规范DL/T 474.1-2006 现场绝缘试验实施导则绝缘电阻Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）Q/CSG 1 0007-2004 电力设备预防性试验规程3 支持文件电力电缆出厂试验报告电力电缆交接试验报告电力电缆使用说明书历次试验报告安全生产风险管理体系4 术语和定义4.1 预防性试验：为了发现运行中设备的隐患，预防事故发生或设备损坏，对设备进行的检查、或监测，也包括取油样或气样进行的试验。
10KV电气设备常规试验
10KV高压设备常规试验相关定义1.预防性试验:通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患,预防发生事故或设备损坏,对设备进行的检查、试验或监测。
2.制造厂出厂试验：已认定产品达到了设计规定的技术条件和有关标准.3.安装交接试验：确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。
4.绝缘电阻:在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值.特点：绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。
对局部缺陷反映不灵敏。
测量值与温度有关，在同一温度下进行比较(绝缘电阻随着温度升高降低）。
5.吸收比：在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15)。
特点：可以比较好地判断绝缘是否受潮,适用于电容量大的设备，不用进行温度换算。
6极化指数：在同一次试验中,10min时的绝缘电阻值与1min时的绝缘电阻值之比.特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备，不用进行温度换算。
7.泄露电流测试和直流耐压测试：测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。
不同的是直流泄漏试验的电压一般比兆欧表电压高,并可以任意调节，因而比兆欧表发现缺陷的有效性高,能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等.特点：1）试验设备轻小。
2）能同时测量泄漏电流。
3）对绝缘绝缘损伤较小。
4)对绝缘的考验不如交流下接近实际。
8.介质损失角:介质损失是绝缘材料的一种特性，介质损失很大时,就会使介质的温度升高而老化，甚至导致热击穿.所以介质损失（耗）的大小就反映了介质的优劣状况。
当电气设备绝缘受潮、老化时，有功电流IR增大,tgδ也增大，通过测量tgδ可以反映出绝缘的整体性缺陷。
9.交流耐压试验:交流耐压试验是对电气设备绝缘外加交流试验电压,试验电压比额定电压高，并持续一定时间，一般为一分钟。

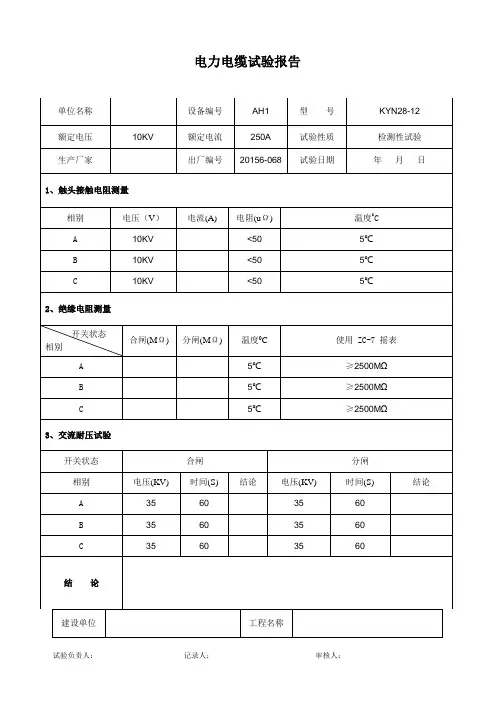

电力电缆试验报告
使用长度
17米
1、相位检查：首尾一致
2、绝缘电阻测试：(使用ZC-7 2500V/2500MΩ摇表)
相位
相间绝缘
相位
对地绝缘
结论
A-B
≥2500MΩ
A-E
≥2500MΩ
B-C
≥2500MΩ
B-E
≥2500MΩ
C-A
≥2500MΩ
C-E
≥2500MΩ
3、泄漏电流试验：（单位：μA）
耐压前
耐压后
结论
分闸(MΩ)
温度0C
使用ZC-7摇表
A
5℃
≥2500MΩ
B
5℃
≥2500MΩ
C
5℃
≥2500MΩ
3、交流耐压试验
开关状态
合闸
分闸
相别
电压(KV)
时间(S)
结论
电压(KV)
时间(S)
结论
A
35
60
35
60
B
35
60
35
60
C
35
60
35
60
结论
电力电缆试验报告
建设单位
工程名称
电缆名称
YJV22-8.7/15kv-3*185
试验依据
GB50150-91电气装置安装工程
GB/T 16927.1高电压试验技术
GB/T16927.2现场绝缘试验实施导则
结论
环境温度
5℃
生产厂家
试验性质
检测性试验
试验日期
年月日
使用长度
110米
1、相位检查：首尾一致
2、绝缘电阻测试：(使用ZC-7 2500V/2500MΩ摇表)
10kV电力电缆振荡波局部放电检测试验方案-推荐下载
10kV电力电缆振荡波局部放电检测试验方案（送审稿）批准：审核：编写：XX供电局试验研究所2010年06月10kV 电力电缆振荡波局部放电检测试验方案 10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
LC f π2/1=佛山供电局振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和值可通过振荡波的时间和频率特性来计算。
tan 1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L ＞3km 。
10kv电缆绝缘试验标准(一)
10kv电缆绝缘试验标准(一)10kV电缆绝缘试验标准1. 引言•10kV电缆的绝缘试验是确保电缆质量和可靠性的重要环节。
•本文将介绍10kV电缆绝缘试验的标准要求和测试方法。
2. 标准要求•10kV电缆绝缘试验需符合以下标准：1.GB/T 《额定电压1kV(Um＜)到35kV(Um＜)交联聚乙烯绝缘电力电缆及附件》；2.DL/T 《电力工程电缆工程施工及验收规范》；3.其他相关国家及行业标准。
3. 绝缘试验设备•绝缘试验设备包括：1.高电压试验设备：用于施加高电压至电缆绝缘上，检验绝缘是否能够耐受高电场；2.电压表：用于测量施加的电压值，保证试验过程的准确性；3.高压电源：提供高压电源供电给高电压试验设备。
4. 绝缘试验方法•10kV电缆绝缘试验的主要方法包括：1.直流耐压试验：施加稳定的直流电压，持续一段时间，检测电缆绝缘是否存在击穿、闪络等问题；2.交流耐压试验：施加指定频率和幅值的交流电压，检测电缆绝缘是否能够耐受正常工作电压；3.投入试验：将电缆接入正常工作系统，观察电缆运行情况，并根据需要施加一定电压进行测试。
5. 绝缘试验步骤•进行10kV电缆绝缘试验时，需按照以下步骤进行：1.准备工作：检查试验设备和电缆接线，确保无故障；2.设定试验参数：根据标准要求，设置试验电压、时间等参数；3.施加试验电压：按照设定参数，通过高电压试验设备施加电压至电缆绝缘；4.检测试验结果：利用电压表等设备，检测电压数值，观察电缆绝缘情况；5.评估试验结果：根据试验结果，判断电缆绝缘是否合格。
6. 结论•10kV电缆绝缘试验的标准要求和测试方法对确保电缆质量和可靠性起到重要作用。
•在进行绝缘试验之前，必须充分了解相关标准，并按照标准的要求进行操作，以保证试验结果的准确性和可靠性。
以上就是关于10kV电缆绝缘试验标准的相关内容，希望能对读者对此有所帮助。
10kV电力电缆预防性试验作业指导书讲解
QB 广东电网公司企业标准广东电网公司10kV电力电缆预防性试验作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。
为了强化一次设备预防性试验工作，规范预防性试验现场作业，广东电网公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对10kV电力电缆的预防性试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV电力电缆的预防性试验工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：卢耀武、赵继光、李中霞、邹永良、杜键敏、冯建强、孔繁锦、郭文辉、刘协强。
目录1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预防措施 (1)6 作业准备 (3)7 作业周期 (5)8 工期定额 (5)9 设备主要参数 (5)10 作业流程 (6)11 作业项目、工艺要求和质量标准 (7)12 作业中可能出现的主要异常现象及对策 (14)13 作业后的验收与交接 (14)附录A 10kV电力电缆试验记录 (15)附录B 10kV电力电缆局部放电试验记录 (16)1 范围本作业指导书适用于10kV电力电缆的预防性试验工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150-2006 电气装置安装工程电气设备交接试验标准DL 409-1991 电业安全工作规程（电力线路部分）DL/T 664-2008 带电设备红外诊断应用规范DL/T 474.1-2006 现场绝缘试验实施导则绝缘电阻Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）Q/CSG 1 0007-2004 电力设备预防性试验规程3 支持文件电力电缆出厂试验报告电力电缆交接试验报告电力电缆使用说明书历次试验报告安全生产风险管理体系4 术语和定义4.1 预防性试验：为了发现运行中设备的隐患，预防事故发生或设备损坏，对设备进行的检查、或监测，也包括取油样或气样进行的试验。
10kv电力电缆交接试验标准
10kv电力电缆交接试验标准一、电缆本体及附件检查1. 电缆应无机械损伤、挤压变形、漏油、渗油等异常情况。
2. 电缆终端头应密封良好，金属部件无明显锈蚀和变形。
3. 电缆附件应齐全，无损坏和老化现象。
4. 电缆中间接头应无缝隙、无渗油现象。
二、电缆绝缘电阻测量1. 采用1000V兆欧表测量电缆绝缘电阻，绝缘电阻值应符合规定。
2. 电缆绝缘电阻值应大于或等于100MΩ。
3. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。
三、电缆直流耐压试验1. 对电缆进行直流耐压试验，以检查电缆的绝缘性能。
2. 试验电压为10kV，持续时间为1分钟。
3. 试验过程中，应观察电缆有无放电、击穿等现象。
4. 试验后，应检查电缆有无损伤、变形等异常情况。
四、电缆泄漏电流测量1. 采用专用泄漏电流测量仪器进行测量。
2. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。
3. 泄漏电流值应符合规定要求。
五、电缆相位检查1. 对电缆进行相位检查，确保电缆相位正确。
2. 相位检查应包括电缆A、B、C三相的颜色标识。
3. 相位应符合设计要求。
六、电缆金属护套接地电阻测量1. 采用双臂电桥法测量电缆金属护套接地电阻。
2. 接地电阻值应符合规定要求。
七、电缆外护层绝缘电阻测量1. 采用1000V兆欧表测量电缆外护层绝缘电阻。
2. 绝缘电阻值应符合规定要求。
八、电缆交叉互联系统试验1. 对电缆交叉互联系统进行试验，以检查系统的运行性能。
2. 试验包括系统功能测试和运行稳定性测试。
3. 系统功能测试应包括接地电阻监测、温度监测等功能。
4. 运行稳定性测试应包括系统在正常运行条件下的稳定性和耐压性测试。
5. 试验过程中，应观察系统有无异常情况。
