侧式刮板取料机技术性能参数
矿用刮板输送机技术参数
矿用刮板输送机技术参数
矿用刮板输送机是一种常用的输送设备，用于在矿山和其他工
业场所中输送散装物料。
其技术参数包括但不限于以下几个方面：
1. 输送能力，刮板输送机的输送能力是指单位时间内输送的物
料量，通常以吨/小时（t/h）为单位。
这个参数取决于刮板输送机
的尺寸、速度和功率等因素。
2. 输送距离，刮板输送机能够覆盖的输送距离是其技术参数之一。
这取决于设备的长度以及输送物料的特性。
3. 输送速度，刮板输送机的输送速度对于其运行效率和输送能
力至关重要。
速度的选择需要考虑物料的性质以及生产效率等因素。
4. 电机功率，刮板输送机所需的电机功率取决于输送能力、输
送距离、输送速度等参数，通常以千瓦（kW）为单位。
5. 结构形式，刮板输送机的结构形式包括水平输送和倾斜输送
两种，不同的结构形式适用于不同的场合和要求。
6. 输送角度，对于倾斜输送的刮板输送机来说，输送角度是一个重要的技术参数，也会影响到设备的选型和使用效果。
7. 材料，刮板输送机的材料选择对于其使用寿命和输送效果有着重要影响，常见的材料包括碳钢、不锈钢等。
总的来说，矿用刮板输送机的技术参数涉及到输送能力、输送距离、输送速度、电机功率、结构形式、输送角度和材料等多个方面，这些参数的选择需要根据具体的使用场景和要求来进行综合考虑和确定。
420系列刮板机参数
420系列刮板机参数
一、结构参数:
1.设备型号：420系列刮板机
2.框架材料：碳钢、不锈钢
3.刮板材料：橡胶、聚氨酯、聚酯纤维
4.执行机构：电动刮板机、液压刮板机
5.刮板宽度：根据需求定制，一般为0.5米-2米
6.刮板长度：根据需求定制，一般为2米-20米
7.传动方式：链条传动、皮带传动
二、工作参数:
1.处理能力：根据刮板长度和宽度，一般为5-1500m³/h
2.卸料方式：集中卸料、分散卸料、污泥泵抽出
3.刮板行程：根据需求定制，一般为1米-3米
4. 刮板速度：根据实际情况调节，一般为0.5-3m/min
5.刮板压力：根据刮板材料和处理物质性质确定，一般为0.1-3MPa
6.刮板角度：根据实际情况调节，一般为60-90度
7.排渣方式：手动排渣、自动排渣
三、电气参数:
1.电压：220V、380V、415V等
2. 功率：根据设备型号和工作环境定制，一般为0.75kw-22kw
3.控制方式：手动控制、自动控制、远程控制
4.防护等级：IP54、IP55等
四、其他参数:
1. 设备重量：根据设备型号和规格确定，一般为100kg-5000kg
2.设备尺寸：根据设备型号和规格确定，一般为1m*1m*1m-
10m*5m*3m
以上是一些常见的420系列刮板机的参数，实际参数可能会因为不同厂家和不同工作环境而有所差异。
对于每个具体的工程，需要根据实际需求和工况来选择合适的刮板机型号和参数。
SGZ630-264刮板机技术参数
刮板输送机技术参数
1、刮板输送机型号：SGZ630/264
2、订货长度：130米。
3、输送量：450t/h。
4、电机型号：YBSD-65/132-8/4（双速），电压660/1140V，转
速：1480/735r/min（西北骏马煤矿电机制造有限责任公司）
5、链条规格：26×92--C，高强度圆环链，破断负荷≥850KN
6、牵引方式：齿轮-销轨式。
铸造销轨节距125mm。
7、减速器型号：JS-132，减速比25.44：1（山东矿机集团）
8、链速：1.24m/s，中双链。
9、链条间距120mm，刮板间距920mm。
10、中部槽规格：1500×590（内宽）×252mm
11、中部槽结构：铸焊封底结构，中板厚度：25mm，材质高强
度耐磨材料NM360。
底板厚度：16mm，材质Q345B，槽
帮材质ZG30MnSi。
槽间用哑铃联接。
每八节中部槽配一
节开天窗中部槽。
12、紧链方式：闸盘紧链。
13、卸载方式：端卸式，传动装置平行布置老塘侧。
14、机头、尾各变线2节，变线量52mm。
15、机头、机尾驱动装置能互换，整机左右工作面能互换。
中部断面图
1。
灰石刮板取料机应知应会
灰石取料岗位应知应会一、主要结构及基本参数1主要结构取料机的组成由箱形主梁、刮板输送部分、耙车、固定端梁、摆动端梁、动力电缆卷盘、控制电缆卷盘等主要部分组成。
2基本参数取料能力：800-1000t/h；桥梁跨距：38000㎜；刮板尺寸：1800×500㎜；取料运行速度：0.0053-0.053m/min，取料时驱动功率：4×0.75KW；调车运行速度：10.5 m/min，调车时驱动功率：4×3KW；耙车运行速度：19.58 m/min，耙车驱动功率：55KW；刮板链速：0.558m/s，刮板驱动功率：2×75KW。
二、润滑三、操作1、取料机启动前的准备工作（1）、检查各连接螺栓和地脚螺栓的紧固情况。
（2）、检查各润滑点的润滑情况是否良好，减速器油位是否在正常刻度。
（3）、各润滑部的密封处结合面有无漏油现象。
（4）、检查链板拉紧情况是否处于正常，（5）、检查机器各角落是否有遗忘的工具和影响机器运转的其他杂物。
（6）、检查轨道上是否有杂物影响行走，检查取料斗是否完好。
三、开停机顺序及安全运行注意事项1、取料机开、停机顺序开机：接入料工通知，起动取料皮带——将控制开关打到手动、再将联机解锁后起动行走小车移至取料位置——将开关打到手动，打开联机开关——起动刮板机——开始取料作业停机：接入料工通知，待物料输送完后——取料皮带停机——刮板机停机2、安全运行注意事项（1）起动取料机前以1声长2声短铃为信号。
（2）起动行走小车调车时必须停止刮板机。
（3）调车到位后，开机取料前，取料位置与物料间隔不得低于40cm。
（4）检查整个流程电器、机械设备安全运行状况及各润滑点的温度变化状况。
（5）处理运行设备转动部件（如减速机连轴器、皮带滚筒等）卫生必须停机。
3、紧急情况下停机：（1）一般紧急状况：停取料机、取料皮带，再通知入料工停上库皮带。
（2）十分紧急状况：立即按动紧急开关停止故障设备，再通知入料工停上库皮带。

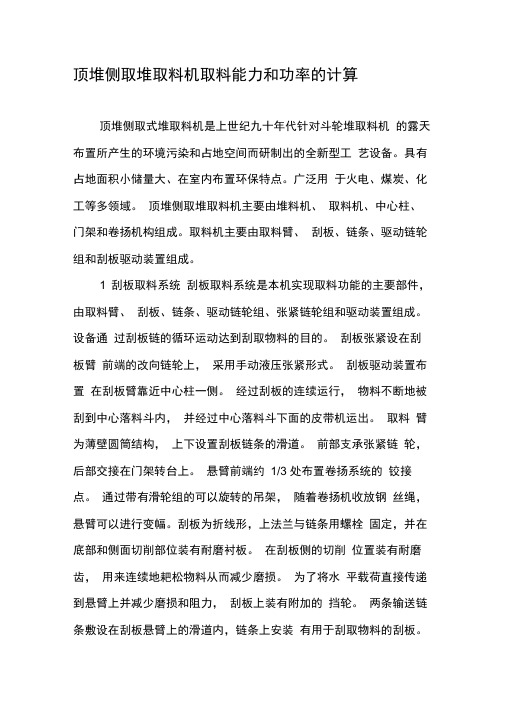

顶堆侧取堆取料机取料能力和功率的计算
顶堆侧取堆取料机取料能力和功率的计算顶堆侧取式堆取料机是上世纪九十年代针对斗轮堆取料机的露天布置所产生的环境污染和占地空间而研制出的全新型工艺设备。
具有占地面积小储量大、在室内布置环保特点。
广泛用于火电、煤炭、化工等多领域。
顶堆侧取堆取料机主要由堆料机、取料机、中心柱、门架和卷扬机构组成。
取料机主要由取料臂、刮板、链条、驱动链轮组和刮板驱动装置组成。
1 刮板取料系统刮板取料系统是本机实现取料功能的主要部件，由取料臂、刮板、链条、驱动链轮组、张紧链轮组和驱动装置组成。
设备通过刮板链的循环运动达到刮取物料的目的。
刮板张紧设在刮板臂前端的改向链轮上，采用手动液压张紧形式。
刮板驱动装置布置在刮板臂靠近中心柱一侧。
经过刮板的连续运行，物料不断地被刮到中心落料斗内，并经过中心落料斗下面的皮带机运出。
取料臂为薄壁圆筒结构，上下设置刮板链条的滑道。
前部支承张紧链轮，后部交接在门架转台上。
悬臂前端约1/3 处布置卷扬系统的铰接点。
通过带有滑轮组的可以旋转的吊架，随着卷扬机收放钢丝绳，悬臂可以进行变幅。
刮板为折线形，上法兰与链条用螺栓固定，并在底部和侧面切削部位装有耐磨衬板。
在刮板侧的切削位置装有耐磨齿，用来连续地耙松物料从而减少磨损。
为了将水平载荷直接传递到悬臂上并减少磨损和阻力，刮板上装有附加的挡轮。
两条输送链条敷设在刮板悬臂上的滑道内，链条上安装有用于刮取物料的刮板。
链条是非标大节距外置滚轮链条，滚轮在导槽内运行。
外置滚轮紧受链板和刮板的重量，滚轮不与链轮接触，避免了滚轮的变形，这样链条真正成为一个纯滚动结构。
与链轮接触部分即使产生变形也不影响链条的滚动。
2 刮板取料能力的计算原始参数：取料能力为：Q=300t/h ;臂架按照①1020mni冈管布置；定刮板尺寸1350*300mm刮板链节距：315mm刮板链速：v=0.7m/s ;刮板头尾链轮中心距34650mm刮板间距：L=630mm 刮板数量n=55；K-平均系数0.67。
fu刮板机技术参数
"FU刮板机" 是一种用于物料输送和清理的设备，通常用于煤矿、冶金、建筑材料等行业。
刮板机的技术参数可以因制造商和型号的不同而有所不同，以下是一些可能涉及的常见技术参数，但具体参数可能会因设备型号和应用而异：1. **输送能力**：刮板机的输送能力通常以单位时间内输送的物料量来表示，单位可以是吨/小时（t/h）或立方米/小时（m^3/h）。
2. **带宽**：刮板机的带宽是指刮板输送带的宽度，通常以毫米（mm）为单位。
3. **工作速度**：刮板机的工作速度是指输送带的运行速度，通常以米/秒（m/s）为单位。
4. **刮板宽度**：刮板机的刮板宽度是指用于清理输送带的刮板的宽度，通常以毫米（mm）为单位。
5. **驱动功率**：刮板机的电动机功率，通常以千瓦（kW）为单位。
6. **输送距离**：刮板机能够输送物料的最大距离，通常以米（m）为单位。
7. **输送角度**：刮板机能够输送物料的最大角度，通常以度（°）表示。
8. **输送物料**：刮板机可用于输送的物料类型，如煤、矿石、砂石等。
9. **设备尺寸**：刮板机的整体尺寸，包括长度、宽度和高度，通常以毫米（mm）为单位。
10. **工作环境条件**：工作温度、湿度和海拔等环境条件。
11. **控制方式**：刮板机的控制方式，可以是手动控制、自动控制或远程控制等。
这些技术参数通常在刮板机的技术规格表或制造商提供的产品文档中可以找到。
根据您的具体需求和应用场景，您可以选择适合的刮板机型号，并参考技术参数来评估其性能和适用性。
刮板机是一个多功能的输送设备，可以根据不同的要求进行定制。
因此，具体的技术参数可能会因制造商和型号的不同而有所不同。
堆取料机(辅助原料及原煤预均化堆场)
15
侧式悬臂刮板取料机（ 三.侧式悬臂刮板取料机（QXBC350/24) 侧式悬臂刮板取料机
1.设备用途 本设备为水泥熟料生产线项目中辅助料场提供的，用于取砂 岩、硫酸渣、煤矸石、原煤等数种散装物料。 本机在料场上方由卸料小车按规定方式堆成标准料堆后按预 定的程序分层取料，达到再次均化的功效。根据结构特点，本 机适用于储有多种物料的混合堆场。 本机应安装在室内工作。 2.主要技术性能参数 （1）物料种类：煤矸石，粘土。 （2）取料机性能参数： 取料能力：200t/h 取料方式：侧式悬臂刮板取料 行走驱动装置：轨道中心距：4m 钢轨型号：QU80 调车行走速度：10.7m/min
7
桥式刮板取料机（ 二.桥式刮板取料机（QQBX150/28) 桥式刮板取料机
（2）头轮端端梁行走机构 在出料端、用来支承主梁的一个箱形梁，它的下部装有二个φ710 的行走轮并装有四个挡轮。它的上部装有动力，控制电缆卷盘，大 车行走的传动系统采用套装形式 （3）尾轮端端梁行走机构 用来支承主梁另一端的箱型梁。它的下部装有二个φ710的行走轮、 大车行走的传动系统采用套装形式。 （4）大车行走机构 大车行走是由分别装在头轮端与尾轮端端梁上二套传动系统分别 驱动的，系统的示意图如下：
4
刮板链
头轮端端梁行走 机构
耙架 尾轮端端 梁行走机 构
主梁
5
桥式刮板取料机（ 二.桥式刮板取料机（QQBX150/28) 桥式刮板取料机
2.主要技术性能 （1）工艺参数 取料能力 150t/h 物料 原煤 （2） 刮板链参数 链条形式 板式套筒滚子输送链 链速 0.52m/S (3) 耙架及小车参数 小车移动速度 0.1~0.2m/S 有效行程 2.6m 小车行走轮数量： 4 （4） 动力电缆卷参数 电缆卷盘型号 JDO—1250—DT 卷盘直径3600mm 卷盘容缆量：150m (5)控制电缆卷盘参数 电缆卷盘型号:JDO-650 DKT37 卷盘直径：2800mm 卷盘容缆量：150m 电压：380V (6)大车行走机构数 取料行走速度：0.004~0.04m/min 调车行走速度：11.2m/min 大车行走轮数量：4 大车行走轮直径：710mm 大车挡轮数量：4 （7）轨道 轨道型号 :QU80 轨距：28m
矿用刮板输送机技术参数
矿用刮板输送机技术参数
矿用刮板输送机是一种在煤矿等工业环境中广泛应用的物料输送装置。
它通过刮板链将物料从一个地方输送到另一个地方，具有输送量大、输送距离长、输送速度快等特点。
矿用刮板输送机的技术参数中包括输送能力、输送速度、输送距离、电机功率等。
输送能力是指单位时间内输送的物料量，通常以吨/小时为单位。
输送速度是指链板的运行速度，通常以米/秒为单位。
输送距离是指物料从起点到终点的总长度，通常以米为单位。
电机功率是指驱动输送机运行所需的电力，通常以千瓦为单位。
矿用刮板输送机的技术参数还包括链板的尺寸、链板的材质、链轮的直径等。
链板的尺寸取决于输送机的尺寸和输送能力，通常有不同规格可供选择。
链板的材质需要具有足够的强度和耐磨性，常见的材质有高强度合金钢和耐磨铸铁。
链轮的直径决定了链条的张紧程度，影响输送机的运行平稳性和寿命。
矿用刮板输送机的技术参数还包括机架的结构、传动装置的类型、防护装置的配置等。
机架的结构需要具有足够的刚度和稳定性，以保证输送机在运行过程中不会发生变形或共振。
传动装置的类型通常有电动传动和液压传动两种，选择合适的传动方式可以提高输送机的效率和可靠性。
防护装置的配置是为了保护操作人员的安全，通常包括围栏、安全开关、紧急停止装置等。
矿用刮板输送机的技术参数涵盖了输送能力、输送速度、输送距离、电机功率、链板尺寸、链板材质、链轮直径、机架结构、传动装置类型、防护装置配置等方面。
合理选择和配置这些技术参数，可以保证矿用刮板输送机在工业生产中的高效运行和安全可靠。
圆形料场刮板取料机说明书
1、设备简图2、用途本机适用于水泥厂圆形混匀贮料场。
本机可同时或分别完成物料的混匀堆料和混匀取料作业。
本说明书为本机的机械部分说明书，电气部分另有说明书，两说明书结合起来使用。
本机安装在室内工作。
3、主要技术性能参数3.1.物料特性物料种类石灰石物料容重1.45t/m3;物料水分1%物料≤75mm(85%)物料休止角38°3.2.料场参数取料机轨道直径Φ80m取料机轨道型号QU80均化比10：1堆场总储量37100t堆场有效储量24360t3.3.对料机性能参数堆料方式连续合成式堆料层数 >500层堆料能力900t/h料堆半径21m堆料胶带机宽度1000mm堆料胶带机带速205m/s堆料胶带机功率37KW变幅角度+14°~-15°变幅油泵电机功率7.5KW回转速度0.1664r/min回转电机功率2.2KW3.4.取料机性能参数取料型式全断面取料取料能力正常:500t/h;可调200~600t/h取料机端梁运行速度0.0058~0.058m/min吊车运行速度3.16m/min取料运行电机功率2╳0.55KW调车运行电机功率2╳3KW刮板尺寸（长╳宽）1700╳300mm刮板间距630mm刮板链速0.57m/s刮板驱动电机功率900KW料耙驱动方式液压驱动料耙可调角度35°~45°料耙运行速度0.2m/s料耙驱动电机功率45KW3.5.电器性能参数动力电压380V,50Hz控制电压220V, 50Hz控制方式PC控制，手控，机旁控制总装机功率205KW4、基本构造和工作原理YG300/80圆料场混匀堆取料机的基本构造是由中柱，可在中柱上回装的堆料机和一端绕中柱回转、另一端在圆形轨道上运行的刮板取料机组成。
本机可同时或分别进行堆料及取料作业。
4.1 堆料机：堆料机上部设有回装支承，其内圈与支座固定，支座与来料栈桥联接。
堆料机的下部也设有回转支承，其带外齿的外圈用高强螺栓联接固定在中柱上。
刮板输送机参数
刮板输送机一、刮板输送机型号含义：□○△◇/◆■其中：□→输送机 S ○→刮板 G△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型◇→中部槽内槽内槽宽度代号◆→驱动功率■→设计修改序号，以（A）、（B）、（C）、····依次表示如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kWSGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW二、刮板输送机参数：（标准长度100m）刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。
