卧式加工中心
卧式加工中心机简介
卧式加工中心机是指主轴与工作台处于水平位置的加工中心，主要适用于加工批量箱体类零件。
该加工中心机一般具有分度工作台或数控转换工作台，能对工件侧面进行加工，比较常见的是设置了三个直线运动坐标和一个回转运动坐标的卧式加工中心机，能够有效完成在一次装夹后对工件各个侧面的加工，多坐标联合运动还能进行复杂空间曲面的加工。
通常卧式加工中心有三个到五个坐标轴，配备有一个回转工作台。
其对应的技术参数如下：以HM630为例，工作台尺寸为630 x 630mm，可负载1000kgs，主轴转速6000 Direct Drive，传动方式Direct Type，主轴马达15/18.5 Direct Drive，X轴马达9 kw，Y轴马达9 kw，Z轴马达7kw，三轴快速进给36/ 36/ 36 M/ min，切削速率1~10M/min。
臥式加工中心机HM630装配有自动换刀系统，刀把型式为BT-50,刀仓容量40 pcs (opt. 60/90/120 pcs)，换刀时间3.5 sec(T to T)。
卧式加工中心机的结构对比立式加工中心机而言相对更复杂，体积和占地面积较大，价格也较高，但加工时排屑容易，对加工有利，可以大大提高加工效率和生产效率。
而且卧式加工中心机精度高，能够实现普通设备难以达到的精度和质量要求，因此常用来加工精度要求高、形状复杂的工件。
由此可见，卧式加工中心机不仅仅是高质量的自动化生产设备，也是攻克工艺难题的设备。
南京汉瑞斯精密机械有限公司是一家集数控机床销售、维修、保养、配件服务为一体的专业公司，涉及数控机床种类有卧式加工中心机、卧式镗铣加工机、立式加工中心机、五轴加工中心机等等，致力于为客户提供售前、售中、售后的一站式服务。

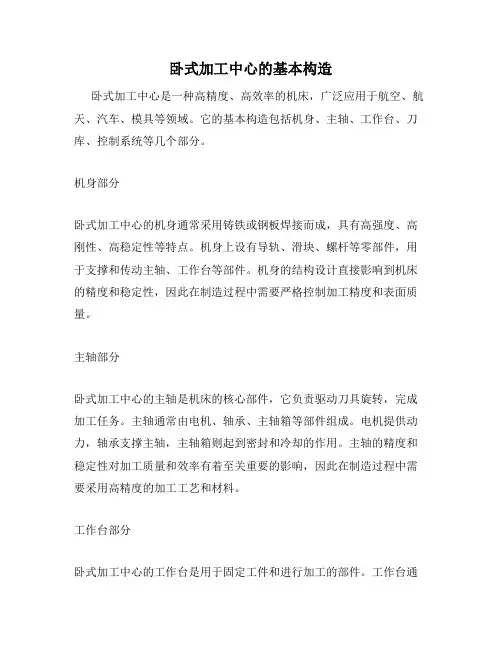

卧式加工中心的基本构造
卧式加工中心的基本构造卧式加工中心是一种高精度、高效率的机床，广泛应用于航空、航天、汽车、模具等领域。
它的基本构造包括机身、主轴、工作台、刀库、控制系统等几个部分。
机身部分卧式加工中心的机身通常采用铸铁或钢板焊接而成，具有高强度、高刚性、高稳定性等特点。
机身上设有导轨、滑块、螺杆等零部件，用于支撑和传动主轴、工作台等部件。
机身的结构设计直接影响到机床的精度和稳定性，因此在制造过程中需要严格控制加工精度和表面质量。
主轴部分卧式加工中心的主轴是机床的核心部件，它负责驱动刀具旋转，完成加工任务。
主轴通常由电机、轴承、主轴箱等部件组成。
电机提供动力，轴承支撑主轴，主轴箱则起到密封和冷却的作用。
主轴的精度和稳定性对加工质量和效率有着至关重要的影响，因此在制造过程中需要采用高精度的加工工艺和材料。
工作台部分卧式加工中心的工作台是用于固定工件和进行加工的部件。
工作台通常由工作台底座、工作台面、T型槽、定位孔等部件组成。
工作台底座用于支撑工作台面，T型槽和定位孔用于固定工件和刀具。
工作台的精度和稳定性对加工质量和效率也有着重要的影响，因此在制造过程中需要采用高精度的加工工艺和材料。
刀库部分卧式加工中心的刀库是用于存放刀具的部件。
刀库通常由刀库底座、刀位、刀杆等部件组成。
刀库底座用于支撑刀位和刀杆，刀位用于存放刀具，刀杆用于固定刀具。
刀库的设计直接影响到机床的换刀速度和刀具存储量，因此在制造过程中需要根据加工需求进行合理的设计和布局。
控制系统部分卧式加工中心的控制系统是用于控制机床运动和加工过程的部件。
控制系统通常由数控系统、伺服系统、传感器等部件组成。
数控系统负责编程和控制机床运动，伺服系统负责驱动机床运动，传感器负责检测机床状态和工件位置。
控制系统的精度和稳定性对加工质量和效率也有着重要的影响，因此在制造过程中需要采用高精度的控制器和传感器。
总结卧式加工中心的基本构造包括机身、主轴、工作台、刀库、控制系统等几个部分。
卧式加工中心的原理是什么？
卧式加工中心的原理是什么？卧式加工中心是一种用于加工复杂工件的机械设备。
它可以在多个轴向上运动并进行加工，具有高精度、高效率的特点。
卧式加工中心的工作原理是什么呢？本文将从以下几个方面进行介绍。
1. 卧式加工中心的结构与构成卧式加工中心通常包括机床主体、主轴箱、工作台、刀库、控制系统等组成部分。
在机床主体内，包括机身、立柱、横梁等，起到支撑、固定各部件的作用。
主轴箱作为核心部件，通过主轴驱动工具进行切削加工。
工作台可以实现多轴向运动，根据物料的需求不同，可以进行旋转或倾斜，以实现复杂的加工工艺需求。
刀库是放置工具的设备，可以实现自动换刀，并根据加工需要，自动选择不同的刀具。
控制系统则是对加工过程进行控制和指导的关键部分。
2. 卧式加工中心的加工原理卧式加工中心的加工过程主要分为三个部分，即刀具运动、工件运动和主轴转动。
在加工前，需要先安装好工件，并通过软件控制来设定加工的具体参数和路径。
然后选择适当的刀具，进行插补运动，带着刀具对工件进行加工。
刀具的运动主要有进给运动和主轴转动两种，进给运动主要指刀具运动的方向，并且可以在不同的轴向上运动，比如Z轴、X轴和Y轴等。
主轴转动则是刀具在运动时进行旋转，以实现切削加工的功能。
工件的运动也有三个方向，分别是X轴、Y轴和Z轴。
这三个轴向的运动可以组合起来，形成不同的加工路径和加工方式，从而实现高效的加工。
3. 卧式加工中心的应用范围卧式加工中心的应用范围非常广泛，可以用于各种材料的加工，比如钢、铸铁、铜、铝、塑料等。
它可以用于制造各种精密零部件，比如汽车、航空、医疗、电子、通讯等领域的零部件。
同时，卧式加工中心还可以进行切削、钻孔、铣槽、打孔等多种加工方式。
4. 卧式加工中心的优势和不足卧式加工中心与其他加工设备相比，具有以下优势：•切削能力强，可以进行高速、高效加工；•精密度高，可以实现高精度的加工；•使用方便，可以通过控制软件实现自动化加工；•工作台可以进行倾斜和旋转，实现复杂加工需求。
卧式加工中心基本结构及用途
卧式加工中心基本结构及用途简介卧式加工中心是一种高精度、高效率的机械加工设备，广泛应用于各种金属制品、塑料制品或复合材料的加工。
本文将介绍该设备的基本结构和主要用途。
基本结构1. 基础床身基础床身是卧式加工中心的骨架，其结构一般为箱形结构或机架形结构。
箱形床身通常用于大型加工中心，而机架式床身更适合较小型的机床。
床身的材质一般采用铸铁或钢板，以提供足够的稳定性和抗振能力。
2. 工作台工作台是卧式加工中心的放置工件的平整台面，其在床身的横向滑台上移动。
工作台通常拥有正反面两个工作面和多个工作台孔，在不同的加工过程中，可根据需要进行加工零件的固定和夹紧。
3. 主轴主轴是整个卧式加工中心的核心部件，承担着主要的加工任务。
主轴一般采用高速电主轴和水平布局，其传动方式有多种，如皮带传动、齿轮传动等。
4. 工具库工具库是卧式加工中心的贮存工具的地方，一般位于主轴和工作台之间。
磨床的工具库结构复杂，可根据需要预留一定的工具组合进行更换。
5. 操作台操作台是卧式加工中心的控制中心，通常安装在机床的前部，其控制系统可根据需要安装在操作台内或外。
主要用途卧式加工中心以其高精度、高效率、高稳定性的特点，广泛应用于以下领域：1. 模具制造卧式加工中心可以对大型模具和复杂的模具表面进行高效、精密的加工。
它可以大大缩短加工周期和提高加工精度，降低模具维护成本。
2. 航空航天制造卧式加工中心可以加工大型航空航天零件，如发动机缸体、航空航天结构件等。
其高精度和高效率可以显著提高加工精度和加工速度。
3. 光学仪器制造卧式加工中心可以对高精密光学元件进行加工，如棱镜、反射镜等。
其高精度和高稳定性能可以保证光学元件的精确性。
4. 其他领域卧式加工中心还可以用于制造各种自动化机械、高精度仪器、医疗器械等领域。
结论卧式加工中心以其高精度、高效率、高稳定性，广泛应用于各领域的零件制造和高精密加工。
其基本结构包括基础床身、工作台、主轴、工具库和操作台等。
数控卧式和立式加工中心的区别
数控卧式加工中心和数控立式加工中心的区别有哪些呢？
1、卧式加工中心是指主轴轴线与工作台平行设置的加工中心，主要适用于加工箱体类零件。
而立式加工中心是指主轴轴线与工作台垂直设置的加工中心，主要适用于加工板类、盘类、模具以及小型壳体类复杂零件。
2、数控立式加工中心一般具有三个直线坐标轴,并可以加装一个水平旋转回转台。
而数控卧式加工中心具有3-5个运动坐标和一个回转运动坐标。
3、数控立式加工中心加工型腔或者凹面切削不容易排出,严重时容易损坏刀具,卧式加工中心,加工箱体可一次装夹四面全部加工比较容易排削。
4、两者在价格方面也有不同，卧式加工中心由于是标准四轴机带有两个交换工作台,所以价格比较高。
而立式加工中心结构比较简单价格也就相对比较低。

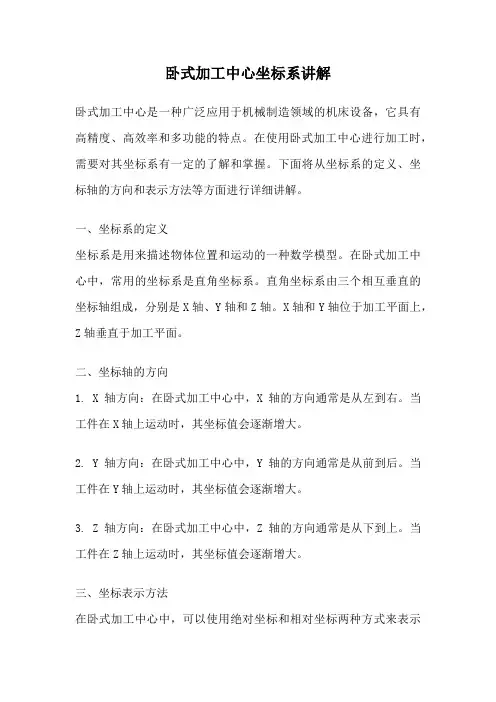

卧式加工中心坐标系讲解
卧式加工中心坐标系讲解卧式加工中心是一种广泛应用于机械制造领域的机床设备，它具有高精度、高效率和多功能的特点。
在使用卧式加工中心进行加工时，需要对其坐标系有一定的了解和掌握。
下面将从坐标系的定义、坐标轴的方向和表示方法等方面进行详细讲解。
一、坐标系的定义坐标系是用来描述物体位置和运动的一种数学模型。
在卧式加工中心中，常用的坐标系是直角坐标系。
直角坐标系由三个相互垂直的坐标轴组成，分别是X轴、Y轴和Z轴。
X轴和Y轴位于加工平面上，Z轴垂直于加工平面。
二、坐标轴的方向1. X轴方向：在卧式加工中心中，X轴的方向通常是从左到右。
当工件在X轴上运动时，其坐标值会逐渐增大。
2. Y轴方向：在卧式加工中心中，Y轴的方向通常是从前到后。
当工件在Y轴上运动时，其坐标值会逐渐增大。
3. Z轴方向：在卧式加工中心中，Z轴的方向通常是从下到上。
当工件在Z轴上运动时，其坐标值会逐渐增大。
三、坐标表示方法在卧式加工中心中，可以使用绝对坐标和相对坐标两种方式来表示位置。
1. 绝对坐标：绝对坐标是通过确定工件在每个轴上的坐标值来确定其位置的。
例如，如果某工件在X轴上的坐标为100mm，在Y轴上的坐标为200mm，在Z轴上的坐标为50mm，则可以表示为(100, 200, 50)。
2. 相对坐标：相对坐标是相对于某一参考点的坐标值来确定位置的。
例如，如果某工件相对于参考点在X轴上移动了10mm，在Y轴上移动了20mm，在Z轴上移动了5mm，则可以表示为（10, 20, 5）。
四、坐标系的转换在卧式加工中心中，往往需要将工件的设计坐标转换为机床坐标，以便进行加工操作。
常用的转换方法有以下几种：1. 仿射变换：通过平移、旋转、缩放等操作将设计坐标系转换为机床坐标系。
这种方法适用于工件形状复杂、需要多次加工的情况。
2. 坐标系原点的确定：在卧式加工中心中，可以通过设置工件的参考点或夹具的原点来确定坐标系的原点。
在加工过程中，可以通过移动工件或夹具来实现工件在机床上的位置调整。
卧式加工中心介绍
卧式加工中心介绍
卧式加工中心是一种多功能的机床，被广泛应用于制造业中的加工领域。
它以其高效率和精度而著名，并且可以用于生产各种产品。
在本文中，我们将介绍卧式加工中心的概念、结构、使用方法和应用领域。
概念与结构
卧式加工中心是一种大型机床，通常由机台、控制器、刀库和驱动装置等几部分组成。
它可以在三个方向上运动，即X轴、Y轴和Z轴，以实现零件的精确切削。
卧式加工中心的工作台可以在工作过程中自由旋转，以便于加工不同角度的零件。
此外，卧式加工中心通常可以使用多个工具，以在一个工作过程中完成多项加工任务。
使用方法
在进行卧式加工时，首先需要将工作件夹在工作台上，然后在刀库中选择合适的刀具。
接下来，应设置加工方案，并输入这些参数到控制器中进行计算。
最后，卧式加工中心可以进行切削、钻孔、攻丝、铣削、组合工艺及其它加工步骤。
应用领域
卧式加工中心适用于加工不同材料的各种形状的工件，如金属板、大型铸件、各种工艺模板和复杂的立体图形部件等。
其在机械加工、汽车制造、航空航天、模具制造、仪器仪表和电子行业等领域中广泛应用。
在机械制造业中，卧式加工中心可以制造各种复杂形状的零件，如齿轮、螺纹和凸轮轴等。
在航空航天、模具制造和汽车制造业等领域，卧式加工中心可以制造大型铸件、复杂的模具、复合材料零件，以及其他高精度零件。
总之，卧式加工中心是现代制造业的重要设备之一，其高效率、高精度和大规模生产能力，可以满足不同领域生产的多样化需求，提高了生产效率和质量。
立式加工中心和卧式加工中心加工范围
立式加工中心和卧式加工中心加工范围下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!立式加工中心和卧式加工中心加工范围在现代制造业中，立式加工中心和卧式加工中心是两种常见的数控加工设备，它们在加工范围、适用工件、加工效率等方面有着各自的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卧式加工中心
卧式加工中心：是指主轴轴线与工作台平行设置的加工中心，主要适用于加工箱体类零件。
卧式加工中心的主轴处于水平状态，通常带有可进行分度回转运动的正方形工作台。
一般具有3～5个运动坐标，常见的是三个直线运动坐标加一个回转运动坐标，它能够使工件在一次装夹后完成除安装面和顶面以外的其余四个面的加工，最适合加工箱体类零件。
一般具有分度工作台或数控转换工作台，可加工工件的各个侧面；也可作多个坐标的联合运动，以便加工复杂的空间曲面。
有的卧式加工中心带有自动交换工作台，在对位于工作位置的工作台上的工件进行加工的同时，可以对位于装卸位置的工作台上的工件进行装卸，从而大大缩短辅助时间，提高加工效率。
加工中心的工作原理：
工件在加工中心上经一次装夹后，数字控制系统能控制机床按不同加工工序，自动选择及更换刀具，自动改变机床主轴转速、进给速度和刀具相对工件的运动轨迹及其它辅助功能，依次完成工件多个面上多工序的加工。
并且有多种换刀或选刀功能，从而使生产效率大大提高。
加工中心由于工序的集中和自动换刀，减少了工件的装夹、测量和机床调整等时间，使机床的切削时间达到机床开动时间的80％左右(普通机床仅为15～20％)；同时也减少了工序之间的工件周转、搬运和存放时间，缩短了生产周期，具有明显的经济效果作Y向运动。
适用于中、大型零件，特别是长度较大零件的镗、铣等多工序加工。
加工中心适用于零件形状比较复杂、精度要求较高、产品更换频繁的中小批量生产。
与立式加工中心相比较，卧式加工中心结构复杂，占地面积大，价格也较高，而且卧式加工中心在加工时不便观察，零件装夹和测量时不方便，但加工时排屑容易，对加工有利。
卧式加工中心的类型及特点：
卧式加工中心按立柱是否运动分为固定立柱型和移动立柱型。
（1）固定立柱型
1）工作台十字运动，工作台作X、Z向运动，主轴箱作Y向运动，主轴箱在立柱上有正挂、侧挂两种形式。
适用于中型复杂零件的镗、铣等多工序加工。
2）主轴箱十字运动，主轴箱作X、Z向运动，工作台作Y向运动。
适用于中小型零件的镗、铣等多工序加工。
3）主轴箱侧挂与立柱，主轴箱作Y、Z向运动，这种布局形式与刨台型卧式铣镗床类似，工作台作X向运动。
适用于中型零件镗、铣等多工序加工。
（2）移动立柱子、型
1）刨台型，床身呈T字形，工作台在前床身上作X向运动，立柱在后床身上作Z向运动。
主轴箱在立柱上有正挂、侧挂两种形式，
2）立柱十字运动型，立柱作Z、U（与X向平行）行运动，主轴箱在立柱上作Y 向运动，工作台在前床身上作X向运动。
适用于中型复杂零件的镗、铣等多工序加工。
3）主轴滑枕进给型，主轴箱在立柱上作Y向运动，主轴滑枕作Z向运动。
立柱作X向运动。
工作台是固定的，或装有回转工作台。
可配备多个工作台，适用于中小型多个零件加工，工件装卸与切削时间可重合。
卧式加工中心选用要点
1：规格其中包括加工空间的尺寸大小，主轴转速范围，进给速度范围，规范刀具的大小和范围，数控装置的能力和任选附件种类的多少等。
2：性能其中包括静态精度、加工精度、移动精度、定位精度、热变形状况和抗振动性能等。
3：其它其中包括与系统的适应性，维修保养是否方便，技术支持体制和安全性等。
立式加工中心
加工中心（英文缩写为CNC 全称为Computerized Numerical Control）：是带有刀库和自动换刀装置的一种高度自动化的多功能数控机床。
在中国香港，台湾及广东一代也有很多人叫它电脑锣。
工件在加工中心上经一次装夹后，数字控制系统能控制机床按不同工序，自动选择和更换刀具，自动改变机床主轴转速、进给量和刀具相对工件的运动轨迹及其他辅助机能，依次完成工件几个面上多工序的加工。
并且有多种换刀或选刀功能，从而使生产效率大大提高。
立式加工中心：是指主轴轴线与工作台垂直设置的加工中心，主要适用于加工板类、盘类、模具及小型壳体类复杂零件。
立式加工中心能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序。
立式加工中心最少是三轴二联动，一般可实现三轴三联动。
有的可进行五轴、六轴控制。
立式加工中心立柱高度是有限的，对箱体类工件加工范围要减少，这是立式加工中心的缺点。
但立式加工中心工件装夹、定位方便；刃具运动轨迹易观察，调试程序检查测量方便，可及时发现问题，进行停机处理或修改；冷却条件易建立，切削液能直接到达刀具和加工表面；三个坐标轴与笛卡儿坐标系吻合，感觉直观与图样视角一致，切屑易排除和掉落，避免划伤加工过的表面。
与相应的卧式加工中心相比，结构简单，占地面积较小，价格较低。
立式加工中心分类
依据导轨分类：依据立式加工中心各轴导轨的形式可分硬轨及线轨。
硬轨适合重切削，线轨运动更灵敏。
依据转速分类：立式加工中心主轴转速6000-15000rpm为低速型，18000rpm以上为高速型。
依据结构分类：依据立式加工中心的床身结构可分为C型及龙门型。
