纳米材料思考题1【1】简述纳米材料具有的几种纳米效应。

【2】半导体纳米晶表现出随尺寸减小吸收和发射光谱蓝移的现象,解释这是由于哪种纳米效应引起的。

【3】简述扫描隧道电子显微镜(STM)是基于哪种纳米效应及工作原理。

【1】(1)小尺寸效应:当颗粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时,晶体周期性的边界条件将被破坏,非晶态纳米粒子的颗粒表面层附近的原子密度减少,导致声、光、电、磁、热、力学等特性呈现新的物理性质的变化称为小尺寸效应。

(2)表面效应:指纳米晶体粒表面原子数与总原子数之比随粒径变小而急剧增大后所引起的性质上的变化。

(3)量子尺寸效应:是指当粒子尺寸下降到某一数值时,费米能级附近的电子能级由准连续变为离散能级或者能隙变宽的现象。

当能级的变化程度大于热能、光能、电磁能的变化时,导致了纳米微粒磁、光、声、热、电及超导特性与常规材料有显著的不同。

(4)宏观量子隧道效应:当微观粒子的总能量小于势垒高度时,该粒子仍能穿越这一势垒。

近年来,人们发现一些宏观量,例如微颗粒的磁化强度,量子相干器件中的磁通量等亦有隧道效应,称为宏观的量子隧道效应。

【2】半导体纳米晶表现出随尺寸减小吸收和发射光谱蓝移的现象,是由量子尺寸效应引起的。

对于半导体纳米晶材料来说,当该纳米晶的颗粒的尺寸逐渐减小到该对应材料激子的波尔半径时,便会出现的量子尺寸效应。

根据能带理论,当某种合成的材料的尺寸已经低于某个临界值时,电子在该材料中的运动便一定会受到某种三维的限制,即电子的能量在三个不同的维度方向上的量子化。

这种三维的限制,导致该材料中的电子运输无论是在距离上还是维度上都受到了极大的限制,而该材料中的电子的平均自由程便无疑所以由于在该纳米晶材料中的载流子(即电子或者空穴)在纳米晶材料中的运动受到了很多限制,从而导致了其载流子动能的增加,进而相应的能带的结构,也从体相的连续的能带式结构,改变成为了类似于分子的准分裂的能级结构。

量子尺寸效应

量子尺寸效应

量子尺寸效应
量子尺寸效应是指当纳米材料的尺寸减小到与原子或分子的量子尺寸相当时,其电子、光子和声子等载流子的行为和性质会发生显著变化的现象。

主要包括以下几个方面的影响:
1.能带结构调制:在纳米尺寸下,材料的能带结构会受到量子约束效应的影响,导致能带宽度增加、带隙变化、能级结构调制等现象,影响材料的光学、电学和磁学性质。

2.光学性质:量子尺寸效应使纳米材料的光学性质发生变化,如量子点的量子限制效应导致其发光颜色随粒子尺寸变化,纳米线的光学波导效应增强了光的传输。

3.电子结构调制:纳米尺寸下,电子的能级密度增加,电子态的量子限制效应显著,导致载流子的束缚态和禁闭态能级的出现,影响了电子传输性能和电子结构的调制。

4.载流子限制效应:量子尺寸效应使得电子、光子和声子等载流子的运动受到约束,从而影响了材料的电导率、光学透明度、声子热传导等性质。

5.光子效应:量子尺寸效应也会影响纳米材料中声子的能量和频率分布,导致声子的量子限制效应,影响了热传导和热容性质。

量子尺寸效应对纳米材料的性质和行为具有重要影响,因此在纳米材料的制备、表征和应用过程中需要充分考虑和利用这些效应,以实现对纳米材料性能的精确调控和优化。

贵金属的尺寸效应-概述说明以及解释

贵金属的尺寸效应-概述说明以及解释

贵金属的尺寸效应-概述说明以及解释1.引言1.1 概述尺寸效应是指当物质进入纳米尺度范围后,其物理、化学和材料特性发生显著变化的现象。

贵金属,作为一类具有重要应用价值的金属材料,其尺寸效应引起了广泛的关注和研究。

在过去的几十年里,随着纳米科技的快速发展,人们对贵金属的尺度效应进行了广泛深入的研究。

研究发现,贵金属的纳米粒子在尺寸减小到一定范围时,具有独特的物理和化学特性,与宏观尺寸下的材料相比存在着显著的差异。

贵金属的尺寸效应主要表现在其电学、热学、光学和催化等方面。

例如,纳米尺寸的贵金属颗粒显示出优异的催化活性,这使得它们在化学催化、能源转化和环境保护等领域具有广泛的应用前景。

此外,由于表面积与体积之比的增大,纳米尺寸的贵金属材料还表现出了强烈的局域电场效应,这对于光电器件和传感器等领域的应用具有重要意义。

当前,尽管贵金属尺寸效应的研究已有长足进展,但仍存在一些挑战和待解决的问题。

首先,尺寸效应的发生机制尚不完全清晰,需要进一步深入的理论和实验研究来解析。

其次,如何有效地合成具有特定形貌和尺寸的贵金属纳米材料也是一个关键问题。

此外,贵金属纳米材料的稳定性和可再生性等方面的考虑也是今后研究的重点之一。

在未来的研究中,我们可以期待更多关于贵金属尺寸效应的深入研究和探索。

通过进一步的理论和实验研究,我们可以更好地理解尺寸效应的发生机制,并提供更多的理论指导和科学依据。

同时,贵金属纳米材料的应用前景也是一个令人兴奋的领域,我们可以期待其在能源、环境和生物医学等领域的广泛应用。

1.2 文章结构文章结构是指文章按照一定的逻辑顺序和组织形式,将论点、论据和论证过程有机地组织起来的框架。

通过合理的结构安排,可以使读者更加清晰地理解文章的内容和逻辑关系。

本文的结构主要包括引言、正文和结论三个部分。

在引言部分,作者将对贵金属的尺寸效应进行概述,明确文章的目的,并介绍贵金属尺寸效应研究的历史和意义。

在正文部分,将进一步展开讨论。

量子尺寸效应

量子尺寸效应
纳米材料的量子尺寸效应
纳米材料
纳米材料是指组成相或晶粒在任意一维上尺寸处于 纳米尺度(小于100 nm)的材料也叫超分子材料,是由粒 径尺寸介于1–100 nm之间的超细颗粒组成的固体材料。纳 米材料因为具有表面效应、小尺寸效应、量子尺寸效应和 宏观隧道效应[1-3]而表现出不同于微观粒子和宏观物质的独 特的光、电、热、磁物理性质和化学性质。
纳米材料量子尺寸效应的理解
能带理论表明: 在高温或宏观尺寸下金属费米能级附近 电子能级一般是连续的, 在低温情况下, 电子,在高温或宏观尺寸情况下,金属 费米能级附近的电子能级往往是连续的,即大粒子或宏 观物体的能级间距几乎为零。但当粒子尺寸下降到某一 值(如达到纳米级)时,金属费米能级附近的电子能级 由准连续变为离散能级的现象和能隙变宽的现象均称为 量子尺寸效应。 量子尺寸效应是由于纳米粒子的能级发生分裂, 使能级的间距大于热能、磁能、静电能、光子能量和超 导态的凝聚能,导致纳米微粒的磁、光、声、热、电以 及超导电性与材料的宏观特性显著不同。

纳米材料概论复习要点

纳米材料概论复习要点

一、1、纳米科技:研究由尺寸在0.1—100nm之间的物质组成体系的运动规律和相互作用以及可能的实际应用中的技术问题的科学技术。

2、纳米固体材料:又可称为纳米结构材料或纳米材料,它是由颗粒或晶粒尺寸为1~100nm的粒子凝聚而成的三维块体。

3、量子尺寸效应:当粒子尺寸下降到某一值时,金属费米能级附近的电子能级由准连续变为离散能级的现象,以及纳米半导体微粒存在比连续的最高被占据分子轨道和最低未被占据的分子轨道能级,这些能隙变宽现象。

4、表面效应:表面原子的活性不但引起纳米粒子表面原子的变化,同时也引起表面电子自旋构象和电子能谱的变化。

5、宏观量子隧道效应:某些宏观量如颗粒的磁化强度,量子相干器件中的磁通量等具有贯穿势垒的能力,称为宏观量子隧道效应。

6、纳米材料(广义):晶粒或晶界等显微构造能达到纳米尺寸水平的材料。

7、原子团簇:由多个原子组成的小粒子。

它们比无机分子大,但比具有平移对称性的块体材料小,它们的原子结构(键长、键角和对称性等)和电子结构不同于分子,也不同于块体。

8、Kubo理论:颗粒尺寸进入纳米级时,靠近费米面附近的能级由原来的准连续变为离散能级。

9、小尺寸效应:当颗粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时,晶体周期性的边界条件将被破坏,非晶态纳米粒子的颗粒表面层附近的原子密度减少,导致声、光、电、磁、热、力学等特性呈现新的物理性质的变化称为小尺寸效应。

10、纳米结构材料:由颗粒或晶粒尺寸为1~100nm的粒子形成的三维块体称为纳米固体(结构)材料。

其晶粒尺寸、晶界宽度、析出相分布、气孔尺寸和缺陷尺寸都在纳米数量级。

二、简答题1、冷冻干燥法制备纳米颗粒的基本原理。

先使干燥的溶液喷雾在冷冻剂中冷冻,然后在低温低压下真空干燥,将溶剂升华除去,再通过热处理得到所需的物质。

2、气相合成法制备纳米颗粒的主要过程有哪些?利用两种以上物质之间的气相化学反应,在高温下合成出相应的化合物,再经过快速冷凝,从而制备各类物质的纳米粒子。

微电子器件的尺寸效应研究与控制

微电子器件的尺寸效应研究与控制

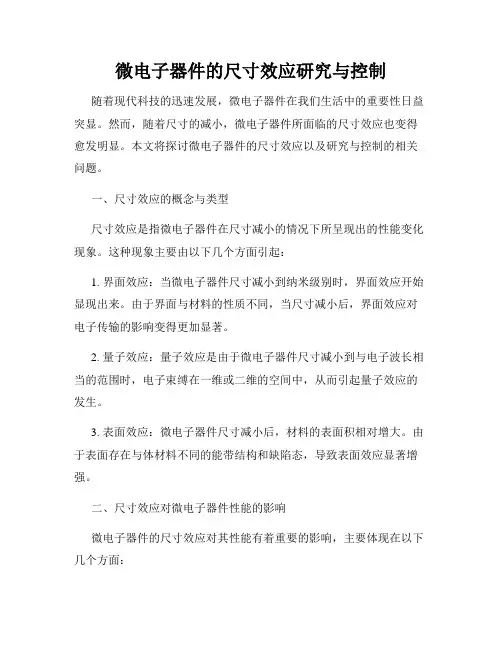

微电子器件的尺寸效应研究与控制随着现代科技的迅速发展,微电子器件在我们生活中的重要性日益突显。

然而,随着尺寸的减小,微电子器件所面临的尺寸效应也变得愈发明显。

本文将探讨微电子器件的尺寸效应以及研究与控制的相关问题。

一、尺寸效应的概念与类型尺寸效应是指微电子器件在尺寸减小的情况下所呈现出的性能变化现象。

这种现象主要由以下几个方面引起:1. 界面效应:当微电子器件尺寸减小到纳米级别时,界面效应开始显现出来。

由于界面与材料的性质不同,当尺寸减小后,界面效应对电子传输的影响变得更加显著。

2. 量子效应:量子效应是由于微电子器件尺寸减小到与电子波长相当的范围时,电子束缚在一维或二维的空间中,从而引起量子效应的发生。

3. 表面效应:微电子器件尺寸减小后,材料的表面积相对增大。

由于表面存在与体材料不同的能带结构和缺陷态,导致表面效应显著增强。

二、尺寸效应对微电子器件性能的影响微电子器件的尺寸效应对其性能有着重要的影响,主要体现在以下几个方面:1. 电流密度增加:随着微电子器件尺寸的减小,材料的有效面积减小,从而导致电流密度的增加。

这会引起电流热效应,增加电子迁移速度,进而影响器件的寿命和可靠性。

2. 器件功耗增加:由于尺寸效应,微电子器件的功耗也会随之增加。

受限于电流密度和材料特性,尺寸效应引起的功耗问题已成为当前微电子技术发展的瓶颈之一。

3. 电子运输特性变化:微电子器件尺寸减小后,电子在材料中的传输方式和传输特性也会发生变化。

电子在纳米级尺寸中受到量子效应的限制,因此其传输特性会有所改变,包括电子迁移率、载流子浓度等。

三、尺寸效应研究的方法与控制策略为了克服尺寸效应对微电子器件性能的影响,研究人员提出了一系列的方法和控制策略:1. 新型材料研究:通过开发新的材料,可以调控材料的能级结构,减轻尺寸效应的影响。

例如,有机半导体材料的引入可以提高材料的电子迁移率,从而改善微电子器件的性能。

2. 加工工艺优化:优化微电子器件的加工工艺,特别是在尺寸控制方面下工夫,是改善尺寸效应的有效手段。

《纳米材料》复习题

《纳米材料》复习题

《纳米材料》复习题《纳米材料》复习题一、名词解释1. 量子尺寸效应当粒子尺寸下降到一定值时, 颗粒的周期性边界条件消失,在声、光、电磁、热力学及超导性等与宏观特性显著不同.金属费米能级附近的电子能级由准连续变为离散能级的现象,纳米半导体微粒存在不连续的最高能级占据分子轨道和最低未被占据的分子轨道能级的能隙变宽现象均称为量子尺寸效应。

2. 纳米材料是指材料的几何尺寸达到纳米级尺度,并且具有特殊性能的材料。

3. 共沉淀在混合的金属盐溶液(含有两种或两种以上的金属离子)中加入合适的沉淀刹,反应生成组成均匀的沉淀。

沉淀热分解得到高纯超微粉体材料。

4. 压电效应没有电场作用,由机械应力的作用而使电解质晶体产生极化并形成晶体表面电荷的现象称为压电效应。

5. 机械力化学物料粒子受到机械力作用而被粉碎时,还会发生物质结构及表面物理化学性质的变化,这种因机械载荷作用导致粒子晶体结构和物理化学性质的变化称为机械力化学。

6. 小尺寸效应当纳米粒子的尺寸与光波波长、德布罗意波长、超导态的相干长度或(与)磁场穿透深度相当或更小时,晶体周期性边界条件将被破坏,非晶态纳米微粒的颗粒表面层附近的原子密度减小,导致声、光、电、磁、热力学等特性出现异常的现象---小尺寸效应。

7. 热压烧结将干燥粉料充填入模型内,再从单轴方向边加压边加热,使成型和烧结同时完成的一种烧结方法。

8. 均匀沉淀利用某一化学反应,使溶液中的构晶离子(构晶负离子或构晶正离子)由溶液中缓慢、均匀地释放出来,通过控制溶液中沉淀剂浓度,使溶液中的沉淀处于平衡状态,且沉淀能在整个溶液中均匀地出现,这种制备纳米粒子的方法称为均相沉淀法。

9. 溶胶凝胶方法溶胶凝胶法是指金属有机和无机化合物经过溶液、溶胶、凝胶而固化,再经热处理而形成氧化物或其它化合物纳米材料的方法。

10. 纳米复合材料是指尺度为1 nm一100 nm的超微粒经压制、烧结或溅射而成的凝聚态固体。

它具有断裂强度高、韧性好,耐高温等特性。

纳米材料的四大效应

纳米材料的四大效应

小尺寸效应:当纳米粒子尺寸与德布罗意波以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时,对于晶体其周期性的边界条件将被破坏,对于非晶态纳米粒子其表面层附近原子密度减小,这些都会导致电、磁、光、声、热力学等性质的变化,这称为小尺寸效应我的理解是尺寸小了就会出现一些新的现象、新的特性。

从理论层面讲主要是由于尺寸变小导致了比表面的急剧增大。

由此很好地揭示了纳米材料良好的催化活性。

表面效应:是指纳米粒子表面原子数与总原子数之比随粒径的变小而急剧增大后引起的性质上的变化。

我觉得其实质就是小尺寸效应。

量子尺寸效应:当粒子尺寸降低到某一值时,金属费米能级附近的电子能级由准连续变为分立能级和纳米半导体微粒的能隙变宽的现象均称为量子尺寸效应。

可否直接说连续的能带变成能级。

宏观量子隧道效应:微观粒子具有穿越势垒的能力称为隧道效应。

近年来,人们发现一些宏观量,例如微粒的磁化强度、量子相干器件中的磁通量等亦具有隧道效应,它们可以穿越宏观系统的势垒而产生变化,故称为宏观量子隧道效应。

这两个更侧重于物理层面,总是不能很好的给出朴实的语言加以描述,甚是头疼。

既然是科普,我想如何将这四个概念给工人、初中生甚至是小学生说明白,至关重要。

表面效应球形颗粒的表面积与直径的平方成正比,其体积与直径的立方成正比,故其比表面积(表面积/体积)与直径成反比。

随着颗粒直径变小,比表面积将会显著增大,说明表面原子所占的百分数将会显著地增加。

对直径大于 0.1微米的颗粒表面效应可忽略不计,当尺寸小于0.1微米时,其表面原子百分数激剧增长,甚至1克超微颗粒表面积的总和可高达100平方米,这时的表面效应将不容忽略。

超微颗粒的表面与大块物体的表面是十分不同的,若用高倍率电子显微镜对金属超微颗粒(直径为 2*10^-3微米)进行电视摄像,实时观察发现这些颗粒没有固定的形态,随着时间的变化会自动形成各种形状(如立方八面体,十面体,二十面体多李晶等),它既不同于一般固体,又不同于液体,是一种准固体。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

量子尺寸效应名词解释
