一、PLC的基本原理
PLC是一种专门用于控制工业过程的计算机。
它通过输入和输出模块与外部设备进行连接，接收输入信号，经过内部的逻辑运算和控制，再输出相应的信号来实现对设备和过程的控制。
PLC的基本原理是通过编程来实现对工业过程的自动化控制，从而提高生产效率和质量。
二、PLC的应用领域
PLC广泛应用于各个行业，如制造业、能源行业、交通运输、建筑等。
在制造业中，PLC可以控制机器人、生产线和装配线等设备，实现自动化生产；在能源行业中，PLC可以控制发电机组、输电线路和变电站等设备，实现电力系统的自动化运行；在交通运输领域，PLC可以控制信号灯、电梯和自动售票机等设备，提高交通效率和安全性；在建筑领域，PLC可以控制楼宇自动化系统，实现对照明、空调和安防设备的集中控制。
三、龙丰PLC培训课件的特点
龙丰PLC培训课件是一套系统全面的培训材料，旨在帮助学习者快速掌握PLC 的基本原理和应用技能。
该培训课件具有以下几个特点：
1. 高质量的内容：该培训课件由PLC领域的专家和经验丰富的工程师编写，内
容全面、准确，涵盖了PLC的基本原理、编程方法、应用案例等方面的知识。
2. 实用的案例分析：课件中融入了大量真实的案例分析，通过实际应用场景的
讲解，帮助学习者更好地理解PLC的应用原理和技巧。
3. 清晰的图表和示意图：课件中使用了大量的图表和示意图，通过直观的图像
展示，帮助学习者更好地理解PLC的工作原理和逻辑控制过程。
4. 互动式学习方式：龙丰PLC培训课件采用了互动式学习方式，通过课堂讨论、实践操作和小组合作等方式，激发学习者的学习兴趣，提高学习效果。
四、PLC技术的未来发展
随着工业自动化的不断推进，PLC技术也在不断发展和完善。
未来，PLC技术
将呈现以下几个趋势：
1. 网络化：PLC将与互联网、物联网等技术相结合，实现设备之间的互联互通，提高生产过程的集成度和智能化水平。
2. 多功能化：PLC将具备更多的功能和扩展性，可以同时实现控制、监测、诊
断和数据处理等多种功能，满足不同行业和应用的需求。
3. 高性能化：PLC的运算速度和响应时间将进一步提高，以满足对实时性和精
确性要求更高的应用场景。
4. 开放性：PLC将越来越具备开放性，支持多种编程语言和通信协议，方便与
其他设备和系统进行集成和交互。
总结：
龙丰PLC培训课件为学习者提供了一个系统、全面的学习平台，帮助他们掌握PLC的基本原理和应用技能。
通过学习PLC，不仅可以提高自身在自动化领域
的竞争力，还可以为工业生产的智能化和高效化做出贡献。
未来，随着PLC技
术的不断发展和应用，我们有理由相信，自动化技术将为人类创造更美好的未来。
PLC培训课件36页PPT
聪明出于勤奋，天才在于积累
第二章、常用指令及其应用
2.1常用指令 2.2梯形图的基本规则 2.3 梯形图程序设计的技巧 2.4电脑与PLC通信
2.1常用指令பைடு நூலகம்用法
2.1.1多重输出指令表
符号、名 称
功
能
MPS进栈 进栈
MRD读栈 读栈
MPP出栈 出栈
电路表示
操作元件
程序 步
无
1
无
1
无
1
2.1.2脉冲式触点指令表
符号、名称
功能
LDP取上升沿 上升沿脉冲逻辑
脉冲
运算开始
LDF取下降沿 下降沿脉冲逻辑
脉冲
运算开始
ANP与上升沿 上升沿脉冲串联
脉冲
连接
ANF与下降沿 下降沿脉冲串联
脉冲
连接
ORP或上升沿 上升沿脉冲并联
脉冲
连接
ORF或下降沿 下降沿脉冲并联
脉冲
连接
电路表示
操作元件
X，Y，M，S， T，C
2.3梯形图程序设计的技巧
2.3.1转换法
转换法就是将继电器电路图转换成与原有功能相同的PLC内部 的梯形图。
2.3.2．基本方法 根据继电器电路图来设计PLC的梯形图时，关键是要抓
住它们的一一对应关系，即控制功能的对应、逻辑功能的 对应以及继电器硬件元件和PLC软件元件的对应。 转换设计的步骤
（1）了解和熟悉被控设备的工艺过程和机械的动作情况 ，根据继电器电路图分析和掌握控制系统的工作原理 ，这样才能在设计和调试系统时心中有数。
（2）确定PLC的输入信号和输出信号，画出PLC的外部 接线图。
（3）确定PLC梯形图中的辅助继电器（M）和定时 器（T）的元件号。
PLC基础知识培训教材课件(PPT98页) (2)全文
就全世界自动化市场的过去、现在和可以预见的未来而言，PLC仍然处于一种核心地位。在最近出现在美国、欧洲和国内有关探讨PLC发展的论文中，这个结论是众口一词的，尽管对PLC的未来发展有着许多不同的意见。 近年来PLC的市场销售一直坚挺；PC控制有了引人注目的进展，但毕竟只能对高端的PLC产品形成竞争；小型、超小型PLC的发展势头令人刮目相看；PLC和PC控制在今后可能相互融合。
PLC应用于步进电机控制
1 逻辑控制功能
逻辑控制功能是PLC最基本功能之一,是PLC最基本的应用领域，可取代传统的继电器控制系统，实现逻辑控制和顺序控制。 在单机控制、多机群控和自动生产线控制方面都有很多成功的应用实例。 例如：机床电气控制、起重机、皮带运输机和包装机械的控制、注塑机控制、电梯控制、饮料灌装生产线、家用电器(电视机、冰箱、洗衣机等)自动装配线控制、汽车、化工、造纸、轧钢自动生产线控制等。
◆70年代初期： 仅有逻辑运算、定时、计数等顺序控制功能，只是用来取代传统的继电器控制,通常称为可编程逻辑控制器（Programmable Logic Controller） ◆70年代中期： 微处理器技术应用到PLC中，使PLC不仅具有逻辑控制功能，还增加了算术运算、数据传送和数据处理等功能 ◆80年代以后：随着大规模、超大规模集成电路等微电子技术的迅速发展，16位和32位微处理器应用于PLC中，使PLC得到迅速发展。PLC不仅控制功能增强，同时可靠性提高，功耗、体积减小，成本降低，编程和故障检测更加灵活方便，而且具有通信和联网、数据处理和图象显示等功能。
PLC设置了较强的监控功能。 利用编程器或监视器，操作人员可以对PLC有关部分的运行状态进行监视。 利用编程器，可以调整定时器、计数器的设定值和当前值，并可以根据需要改变PLC内部逻辑信号的状态及数据区的数据内容，为调整和维护提供了极大的方便。
龙丰PLC培训课件

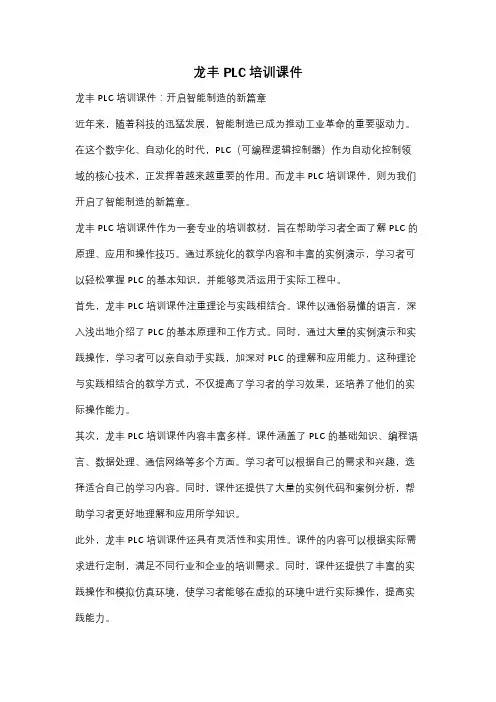

龙丰PLC培训课件龙丰PLC培训课件：开启智能制造的新篇章近年来，随着科技的迅猛发展，智能制造已成为推动工业革命的重要驱动力。
在这个数字化、自动化的时代，PLC（可编程逻辑控制器）作为自动化控制领域的核心技术，正发挥着越来越重要的作用。
而龙丰PLC培训课件，则为我们开启了智能制造的新篇章。
龙丰PLC培训课件作为一套专业的培训教材，旨在帮助学习者全面了解PLC的原理、应用和操作技巧。
通过系统化的教学内容和丰富的实例演示，学习者可以轻松掌握PLC的基本知识，并能够灵活运用于实际工程中。
首先，龙丰PLC培训课件注重理论与实践相结合。
课件以通俗易懂的语言，深入浅出地介绍了PLC的基本原理和工作方式。
同时，通过大量的实例演示和实践操作，学习者可以亲自动手实践，加深对PLC的理解和应用能力。
这种理论与实践相结合的教学方式，不仅提高了学习者的学习效果，还培养了他们的实际操作能力。
其次，龙丰PLC培训课件内容丰富多样。
课件涵盖了PLC的基础知识、编程语言、数据处理、通信网络等多个方面。
学习者可以根据自己的需求和兴趣，选择适合自己的学习内容。
同时，课件还提供了大量的实例代码和案例分析，帮助学习者更好地理解和应用所学知识。
此外，龙丰PLC培训课件还具有灵活性和实用性。
课件的内容可以根据实际需求进行定制，满足不同行业和企业的培训需求。
同时，课件还提供了丰富的实践操作和模拟仿真环境，使学习者能够在虚拟的环境中进行实际操作，提高实践能力。
龙丰PLC培训课件的问世，为智能制造的发展注入了新的活力。
通过学习PLC的知识和技能，人们可以更好地应对自动化生产的需求，提高生产效率和质量，降低生产成本。
同时，PLC的应用也将推动工业向智能化、数字化的方向发展，为未来的工业革命奠定基础。
总之，龙丰PLC培训课件以其全面、实用的教学内容和灵活的学习方式，为学习者打开了智能制造的大门。
通过学习PLC的知识和技能，我们将迈向一个更加智能、高效的生产时代。
plc培训课件
PLC控制程序的编写
01
使用PLC编程语言编写控制程序，实现控制系统的逻辑运算和操
作。
PLC控制程序的调试
02
在模拟环境中对控制程序进行调试，确保控制程序的正确性和
可靠性。
PLC控制程序的下载与上传
03
将编写好的控制程序下载到PLC中，同时也可以将PLC中的程序
制系统调试与维 护
PLC采用一种可编程的存储器，存储程序并执行逻辑运算、 顺序控制、定时、计数与算术操作等面向用户的指令，并通 过数字或模拟式输入/输出控制各种类型的机械或生产过程。
plc的历史与发展
PLC最早出现在20世纪60年代， 是由美国通用汽车公司（GM） 为了满足汽车生产线上的控制需
求而开发出来的。
早期的PLC主要处理逻辑控制和 简单的数学运算，而且只能进行
起来，可以实现复杂的控制程序。
功能块图（fbd）
总结词
采用图形化方式表示控制程序的功能块，易于理解与操作。
详细描述
功能块图是一种图形化编程语言，采用形象化的功能块表示控制程序的功能。每个功能块代表一个特 定的控制逻辑，具有特定的输入输出端口。通过将不同的功能块按照一定的逻辑关系组合起来，可以 实现复杂的控制程序。功能块图具有直观易懂的优点，适合于初学者快速掌握。
03
plc控制系统设计
plc控制系统概述
PLC的定义
PLC是可编程逻辑控制器，它采用可编程的存储器，用于在工业 环境中执行逻辑运算和操作。
PLC的应用
PLC被广泛应用于工业自动化、机械设备、汽车制造、交通运输、 电力、建筑等各个领域。
PLC控制系统的组成
PLC控制系统通常由PLC、输入输出模块、电源模块、通信模块等 组成。
PLC培训教程幻灯片PPT
1、三菱GOT发展概括； 2、GOT1000特点、硬件结构及命名； 3、GOT1000 OS安装和功能使用； 4、GOT1000通讯； 5、GOT与PLC控制原理和操作实质讲解； 6、GTD2讲解、基本画面建立与画面切换； 7、工程中常用画面的设置和操作，报警履历等； 8、常见故障分析诊断与排除；
一、Q-PLC 基础知识培训
Page 4
1、交流伺服系统基础； 2、交流伺服系统构成； 3、伺服放大器原理； 4、编码器原理； 5、常见故障诊断与分析；
Q-PLC 基础知识培训课程
培训课程内容： 1、简单介绍PLC历史及工作原理； 2、Q-PLC特点介绍； 3、Q-PLC系统组成硬件结构及相应常用模块介绍； 4、I/O地址分配； 5、常用软元件介绍； 6、编程、GX-DEVELOPER的练习使用。
PLC培训教程幻灯片PPT
Cell Engineering Dept.
本PPT课件仅供大家学习使用 请学习完及时删除处理 谢谢！
Page 1
Q-PLC 基础知识培训课程
PLC 试验模型基本配置
Touch Panel
PLC Unit
lay Unit
伺服单元
变频器
调速器
PLC 实验模型配置图
Cell Engineering Dept.
二、GOT1000 基础知识培训
三、QD75系列定位模块培训
四、MR-J2(S)伺服系统培训
1、定位模块的应用； 2、速度控制； 3、定位产品概要； 4、定位系统结构； 5、定位控制的目的与用途； 6、定位系统的工作流程； 7、定位系统的设计概念； 8、QD75特点以及与各设备间的信号收发关系。
Cell Engineering Dept.
