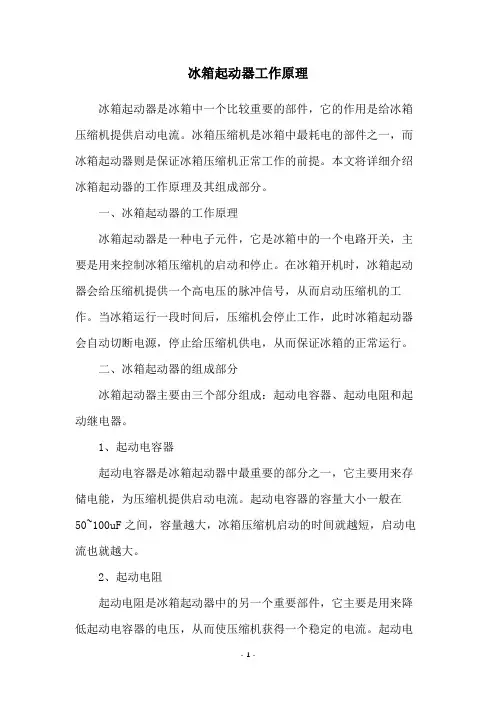

冰箱起动器工作原理
冰箱起动器工作原理冰箱起动器是冰箱中一个比较重要的部件，它的作用是给冰箱压缩机提供启动电流。
冰箱压缩机是冰箱中最耗电的部件之一，而冰箱起动器则是保证冰箱压缩机正常工作的前提。
本文将详细介绍冰箱起动器的工作原理及其组成部分。
一、冰箱起动器的工作原理冰箱起动器是一种电子元件，它是冰箱中的一个电路开关，主要是用来控制冰箱压缩机的启动和停止。
在冰箱开机时，冰箱起动器会给压缩机提供一个高电压的脉冲信号，从而启动压缩机的工作。
当冰箱运行一段时间后，压缩机会停止工作，此时冰箱起动器会自动切断电源，停止给压缩机供电，从而保证冰箱的正常运行。
二、冰箱起动器的组成部分冰箱起动器主要由三个部分组成：起动电容器、起动电阻和起动继电器。
1、起动电容器起动电容器是冰箱起动器中最重要的部分之一，它主要用来存储电能，为压缩机提供启动电流。
起动电容器的容量大小一般在50~100uF之间，容量越大，冰箱压缩机启动的时间就越短，启动电流也就越大。
2、起动电阻起动电阻是冰箱起动器中的另一个重要部件，它主要是用来降低起动电容器的电压，从而使压缩机获得一个稳定的电流。
起动电阻的阻值一般在5~10Ω之间，阻值越小，冰箱压缩机的启动时间就越短。
3、起动继电器起动继电器是冰箱起动器中的另一个重要部分，它主要是用来控制压缩机的启动和停止。
起动继电器一般有两个触点，一个是起动触点，一个是运行触点。
当冰箱启动时，起动电容器的电压会通过起动触点传递给压缩机，从而启动压缩机的工作。
当压缩机运行一段时间后，起动继电器会自动切换到运行触点，从而使压缩机保持运行状态。
当冰箱达到设定温度时，起动继电器会自动切断电源，从而停止压缩机的工作。
三、冰箱起动器的维护和保养冰箱起动器是冰箱中一个比较重要的部件，如果出现故障，会导致冰箱无法正常工作。
因此，我们在日常使用冰箱时，要注意以下几点：1、避免过度使用冰箱起动器是一个电子元件，如果使用时间过长，容易出现故障。
因此，在日常使用冰箱时，要尽量避免过度使用，不要长时间连续开机。
冰箱温控保护器使用原理和方法
冰箱温控保护器使用原理和方法1. 认识冰箱温控保护器哎，大家好！今天咱们聊聊冰箱里那个小小的“保护神”——温控保护器。
也许你没听说过它，但其实它可是冰箱运转的重要“守护者”。
说白了，就是那位默默无闻、绝对不抢镜的幕后英雄。
它的任务就是调控冰箱内部的温度，确保你家的冰箱不会像天气预报那样，时冷时热，搞得食材都不知所措。
2. 温控保护器的工作原理2.1 “温控保护器是干啥的？”温控保护器的工作原理其实挺简单的。
它就像个温度侦探，时刻监控冰箱内部的温度。
当冰箱温度太高时，温控保护器会发出信号，让压缩机启动，赶紧给冰箱降降温。
反之，温度过低了，它又会通知压缩机停工，别让冰箱变成冰窖，把食物冻成冰雕。
这样一来，你的食材就可以在最适合的温度下保存了。
2.2 “保护器咋调节的？”你可能会好奇，这个小家伙到底怎么调节温度呢？其实，温控保护器有个温度设置旋钮，就像冰箱里的“小遥控器”一样。
你可以根据实际需要来调节旋钮，让冰箱内部的温度保持在你想要的范围里。
通常情况下，冰箱里会有一个标尺或者刻度，你可以参照这个标尺来设置温度。
简单来说，就是按照需求把它调到你喜欢的那档，其他的就交给它去处理吧！3. 温控保护器的安装与维护3.1 “怎么安装？”安装温控保护器其实也没有那么复杂。
一般来说，安装位置都是在冰箱内部的一个固定位置，通常在冰箱的上方或侧面。
安装的时候，先把旧的温控保护器卸下来，然后把新的装上去。
一定要确保安装牢固，这样它才能正常工作哦。
如果你不太确定怎么操作，找个专业的维修师傅帮忙也不是个坏主意，毕竟这事儿小心点没错。
3.2 “维护要注意啥？”保养温控保护器的工作也很简单，别看它小小的一块板子，它的维护工作其实也需要注意。
首先，定期检查冰箱内的温度是不是稳定，如果发现温度有波动，就要怀疑温控保护器是不是出现了问题。
其次，保持冰箱内部的清洁，别让食物残渣堵塞温控保护器的感温点。
最后，定期检查电源连接，确保一切正常。

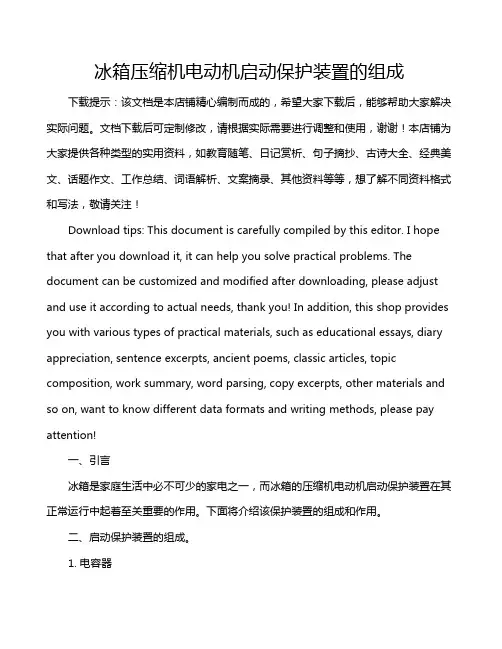

冰箱压缩机电动机启动保护装置的组成
冰箱压缩机电动机启动保护装置的组成下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言冰箱是家庭生活中必不可少的家电之一，而冰箱的压缩机电动机启动保护装置在其正常运行中起着至关重要的作用。
电冰箱电气控制系统部件结构及工作原理演示课件ppt
温控器的检测：
检测温控器非停机点的电阻——接通状态（趋于0）
25
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
电冰箱温控器的代换演练
26
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
温控器的种类特点与结构原理 典型电冰箱温控器检修实例 电冰箱温控器的代换演练
2
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
温控器的种类特点与结构原理
温控器的种类： • 膨胀式 金属膨胀式和液体膨胀式温控器。如：双金属片温控器。 • 机械式 蒸气压力式和气体吸附式温控器。如：压力式温控器。 • 电子式 电阻式和电热偶式温控器。如：电子恒温控制器。 电冰箱的三种温度控制方式： • 单温单一控制方式 • 双温单一控制方式 ① 双温双控方式。
冷冻室 蒸发器
双 温 双 控
冷藏室 温控器
冷冻室 温控器
冷冻室 冷藏室
冷冻室
电
感温头
冰
箱
冷藏室
的
蒸发器
温 度
控
冷藏室
制
感温头
方 式
6
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
双 温 双 控
电磁阀 毛细管
半自动化霜温控器的实物外形：
19
在 整堂课 的教学 中，刘 教师总 是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确

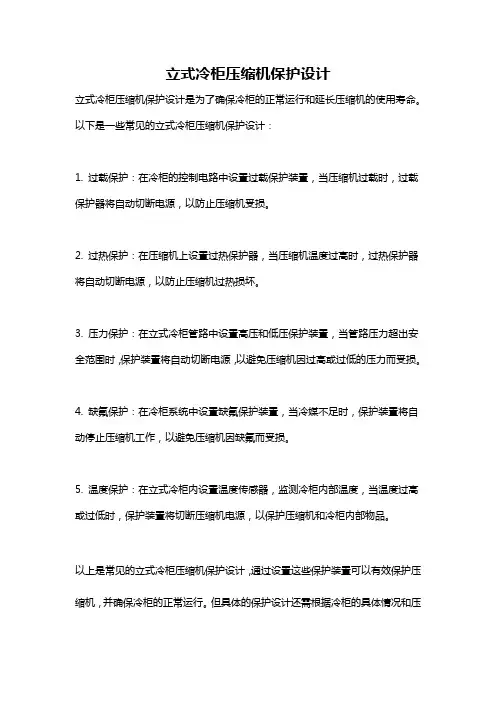

立式冷柜压缩机保护设计
立式冷柜压缩机保护设计
立式冷柜压缩机保护设计是为了确保冷柜的正常运行和延长压缩机的使用寿命。
以下是一些常见的立式冷柜压缩机保护设计：
1. 过载保护：在冷柜的控制电路中设置过载保护装置，当压缩机过载时，过载保护器将自动切断电源，以防止压缩机受损。
2. 过热保护：在压缩机上设置过热保护器，当压缩机温度过高时，过热保护器将自动切断电源，以防止压缩机过热损坏。
3. 压力保护：在立式冷柜管路中设置高压和低压保护装置，当管路压力超出安全范围时，保护装置将自动切断电源，以避免压缩机因过高或过低的压力而受损。
4. 缺氟保护：在冷柜系统中设置缺氟保护装置，当冷媒不足时，保护装置将自动停止压缩机工作，以避免压缩机因缺氟而受损。
5. 温度保护：在立式冷柜内设置温度传感器，监测冷柜内部温度，当温度过高或过低时，保护装置将切断压缩机电源，以保护压缩机和冷柜内部物品。
以上是常见的立式冷柜压缩机保护设计，通过设置这些保护装置可以有效保护压缩机，并确保冷柜的正常运行。
但具体的保护设计还需根据冷柜的具体情况和压
缩机的要求进行定制设计。
教你如何配置电冰箱压缩机的启动器和热保护器
教你如何配置电冰箱压缩机的启动器和热保护器在使用修理过的电冰箱压缩机时，会遇到热保护器和启动器与压缩机不匹配的问题，只有选用与压缩机相匹配的热保护器和启动器，才能保证压缩机能正常工作。
由于电冰箱压缩机的损坏大多是因电源电压变化超过规定允许范围(有的低于180V，有的超过240V)造成的。
为使压缩机不因电压变化而损坏，就必须对热保护器的断开电流及双金属片复位时间进行测试；对重锤启动器进行启动、释放电流测试，找出满足压缩机工况条件的配件。
热保护器的选择热保护器在电路中的作用是：当压缩机过载时，其过载电流很大，过载电流流经热保护器里的热阻丝，使热阻丝发热，引起碟形双金属片弯曲上翘，断开接触点，切断电流，起到了保护压缩机的作用。
挑选热保护器使之与压缩机匹配，就是要使热保护器的断开电流略小于压缩机的保护电流。
测量压缩机的保护电流方法是(见图l所示)：将压缩机运转绕组接在165V电源上(启动绕组不通电，压缩机在热态下)，这时A表指示的电流即为压缩机的保护电流。
测热保护器的断开电流方法是(见图2)：在常温下，将调压器输出电压端接在一台功率为20W左右、电压为220V／6V左右的变压器上，将热保护器直接接在变压器6V输出端，用钳型电流表测量热保护器通过的电流并记录通电时间。
调节调压器电压改变通过热保护器上的电流。
如果热保护器的蝶形双金属片能在5~14秒内断开，则此时通过热保护器上的电流为热保护器的断开电流。
如果热保护器的断开电流略小于压缩机的吸合电流，则此热保护器正好与此压缩机匹配，同时还要看热保护器的复位时间。
蝶形双金属片复位时间应在2～5分钟，复位时间长对压缩机有好处。
如果蝶形双金属片复位时间短，此时压缩机的高压排气端与低压吸气端压差过大，压缩机不能启动，这时通过压缩机绕组的电流非常大，会造成绕组烧坏。
通常在常温下，热保护器的断开电流在4A左右时应与100W(1／8HP-1／7HP)左右的压缩机相匹配；热保护器断开电流在4.5A左右时可与120W(1／6HP)左右的压缩机相匹配；热保护器断开电流在5.0A左右时可与145W左右的压缩机相匹配；热保护器断开电流在5.5A左右时可与150W(1／5HP)左右的压缩机相匹配。
冰箱温控保护器使用原理和方法
冰箱温控保护器使用原理和方法
冰箱温控保护器是啥玩意儿？嘿，这小玩意儿可厉害啦！它能让你的冰箱更听话，更省电呢！那它咋用呢？其实超简单！把它插在电源插座和冰箱插头之间就行啦。
哇塞，就这么容易？但用的时候可得注意，别插错了地方，不然可就麻烦啦。
这东西安全不？那必须安全呀！就像给冰箱找了个靠谱的保镖。
稳定性也杠杠的，不会突然抽风让你的冰箱出问题。
那它都能用在啥场景呢？家里的冰箱、小卖部的冷柜，哪儿都能派上用场。
它的优势可多啦，能保护冰箱，延长冰箱寿命，还能省电费，这多棒呀！我给你说个实际案例哈。
我朋友家的冰箱以前老出问题，自从用了温控保护器，那冰箱就跟新的似的，好用得不得了。
所以呀，冰箱温控保护器真的超实用，赶紧给你的冰箱也安排上吧！我的观点结论：冰箱温控保护器就是个宝，用了它，让你的冰箱更棒，生活更美好。
冰箱启动器及保护器的工作原理说明
重锤式启动器启动时，实际相当于重锤所带的触点上跳动作接合一下然后又断开了，所以银触点上不许有油汲和污汲，否则不能一次启动成功和造成不断重复启动。另外由于重锤式启动器是直立的安装，其缝隙容易进入灰尘和杂物，当出现重锤式启动器是反复启动必须立即关机，否则也最容易烧坏压缩机。
启动器重锤安装时必须是直立的，（凡安重锤启动器的压缩机，电机上的三个接线端子都是正立的等腰三角形，接线的端子都没有倒立的。也就是上边一个端子，下面两个端子，公成三角形，而下面两个端子就是用来插在重锤启动器上的接口。
十、电冰箱压缩机共有几种启动器；压缩机上的端子为什么有正立三角形和倒立三角形？
一般只有两种启动器；任何电冰箱上的压缩机用的只能是其中一种。1、PTC启动器；2、重锤式启动器。
PTC启动器实质一只特殊的热敏电阻，（正温度特性的热敏电阻；即受热后阻值变大）平常阻值为18－－－－30左右欧姆，通过启动电流后阻体受热其阻值迅速变至极大，并以高温使其维持高阻值（相当于断开），PTC形状大小类似一个大的药片，封装在一个小壳体内，损坏时内部片体已经烧碎，（拆开可见），更换即可，市场价（3—4元）。PTC启动器结构简单，廉价，缺点是PTC启动器工作时PTC本体总是热的，一旦电源电压高时经常发生PTC元件被击碎，进而出现启动—喀哒－－-停止－－-反复现象，是最容易将压缩机烧毁的危险故障。
电冰箱故障现象维修二（学一手）2008-7-1 来源： 合肥零度电器有限公司 >>进入该公司展台 （学一手）电冰箱故障现象维修之二
七、为什么电冰箱的门周围会发热；（除露管装置）
电冰箱在开机时，你用手去扶摸箱体门封的周围会发现都是很热的，原来这是厂家有意思设计的缘故，由于电冰箱内部很冷，又当外部气温高时门口就会出现“汗珠”结露现象，所以设计人员都把压缩机出口的气体管路顺便先围绕门口一周，利用管路的热量顺便驱赶掉结露形成的水珠（这一段管路简称为‘门封管’，也叫门封除露管）。
冰箱压缩机温度保护器的结构原理
冰箱压缩机温度保护器的结构原理最近在研究冰箱压缩机温度保护器的结构原理，发现了一些有趣的原理，今天就来和大家好好聊一聊。
咱们家里的冰箱啊，整天都在嗡嗡地工作着，那压缩机可是关键部件。
可有时候你有没有想过，如果压缩机温度过高怎么办呢？这就该温度保护器登场了。
打个比方吧，温度保护器就像是压缩机的小保镖。
压缩机正常工作时，温度在一个稳定的范围内，就像人在正常状态下体温是相对稳定的。
但是如果压缩机像人发烧一样温度过高了，那可就危险了。
这时候，温度保护器的结构就开始发挥作用了。
它主要由感温包、双金属片这些部件组成。
感温包就像是一个感知温度的小触角，它能敏锐地察觉到压缩机的温度变化。
当温度上升到一定数值的时候，就轮到双金属片出马了。
双金属片呢，其实就是两片不同的金属片贴合在一起。
这两片金属片就像两个性格不同的小伙伴，它们受热时膨胀的程度不一样。
温度升高时，由于膨胀程度不同，双金属片就会发生弯曲变形。
比如说，我们把这双金属片想象成一个小弹弓的架子，正常温度下它是一个形状，温度一高，因为两片金属膨胀程度有差异，这个弹弓架子就变形了。
这种变形会使温度保护器内部的电路发生变化。
这就要说到温度保护器在电路中的实际应用案例了。
它通常是串联在压缩机的电路中的。
当双金属片变形后，电路就会断开，就像我们拔掉了电器的插头一样，这样压缩机就停止工作了，避免温度继续升高而造成损坏。
说到这里，你可能会问：那它怎么知道什么时候又能让压缩机工作呢？这是个好问题。
当压缩机停止工作后，温度会慢慢降下来，双金属片也就慢慢恢复到原来的形状，电路又重新接通，压缩机就可以再次启动工作。
老实说，我一开始也不明白这个双金属片的原理到底有多神奇。
怎么就这么巧妙地能根据温度变化做出反应呢？后来我就去查阅了很多资料。
这才知道，这背后可是有热膨胀理论在支持的。
不同的金属热膨胀系数不一样，这个理论在温度保护器中得到了很好的利用。
在实际使用冰箱的时候，我们也要注意，如果冰箱的散热不好，就像给压缩机包上了一层厚被子，会让压缩机容易过度发热，这样温度保护器可能就会频繁地动作。
冰箱过热保护器知识
冰箱过热保护器知识
过热保护器又称过载保护器，具有过流、过热双重保护功能。
当电冰箱压缩机在超负荷运转、电源电压过高或过低、因制冷系统故障而长时间运转等情况下，压缩机温度会升得很高，严重时要烧毁电动机。
为了保护压缩机的电动机不因过流或过热而烧毁，在电动机电路中专门设置了过热保护器。
1、双金属碟形热保护器
这是双金属碟形热保护器内部结构，它由电热丝、双金属碟形圆片和触点开关组成。
双金属碟形热保护器有两种工作状态。
热保护器温度正常时，双金属碟形圆片保持常态，触点开关常闭。
热保护器过热时，双金属碟形圆片产生形变，触点开关断开。
双金属碟形热保护器紧贴压缩机外壳安装。
当压缩机工作正常时, 外壳温度正常，双金属碟形热保护器接通, 电动机通电运转。
当压缩机过热时，双金属碟形热保护器断开，电动机供电被切断，停机保护。
如果因压缩机卡缸等原因，引起电动机电流过大时，双金属碟形热保护器的电热丝因大电流急剧升温，使双金属碟片快速受热变形，断开触点，从而断开电动机的供电，使电动机避免因过流而烧毁。
2、内埋式线圈热保护器
内埋式线圈热保护器埋装在电动机的定子绕组中，并与定子绕组串联，既能起过热保护作用，也能起过流保护作用。
这是内埋式线圈热保护器的内部结构。
当电动机绕组过热或电流过大时，保护器内的双金属片会马上变形，断开触点开关, 切断绕组供电，使电动机避免因高温或过流烧毁。
内埋式保护器体积小, 过热保护性能好，密封的绝缘外套可防止冷冻油和制冷剂渗入。
