转炉炼钢大制度
转炉炼钢用的工艺方案
转炉炼钢用的工艺方案一、炼钢的“火炉”——转炉说起炼钢，大家第一反应肯定是钢铁工厂里那熊熊燃烧的火焰吧。
没错，那就是我们所说的转炉！这家伙可不简单，不光能炼钢，而且炼出来的钢可是强度、硬度、韧性一个不拉的。
转炉炼钢的基本原理其实很简单。
钢铁从铁矿石中提炼出来，炼钢时就得把这些原料放进大大的炉子里。
然后，炉子就开始加热，让铁矿石里的杂质去掉，剩下的就是我们需要的钢铁啦。
我都能感受到那种高温和火花飞溅的场面，真的是一团火热的激情啊！这个转炉就像一台巨大的“翻锅”机器，炉内的金属液体不停翻滚，铁和废料的氧化反应使得不纯净的物质和钢铁分离。
锅里的金属液面也像个能“说话”的小孩子，随着温度的升高，“咚咚”的响声就像是敲响了钢铁之路的号角。
那时，原料在转炉里翻腾，好像是给它们洗个大澡，把那些脏东西洗得干干净净，剩下的钢才够强硬够耐用，才能在后面的各个环节中“大展身手”。
二、转炉炼钢的具体步骤咱们聊聊转炉炼钢的具体流程。
其实它的流程并不复杂，先把炉子加热到一千多度。
炉内有个叫“空气氧化”的过程，通过向炉子里吹入氧气，把金属液体里的杂质（比如硫、磷、碳啥的）氧化掉。
简直就是给它们“瘦身”，再把这些氧化物赶出去。
就像你去美容院做面部护理，精致的五官都需要多做几道工序，一点点剔除杂质。
整个过程相当于“减肥塑形”，把钢液处理得轻松优雅。
等到这些杂质被“清理”掉之后，炉子就得加入合金元素了。
不同的钢需要不同的合金配方，就像煮汤一样，你得根据不同的口味放进去适当的食材。
比如说，做不锈钢时，得加点铬，增强钢铁的抗腐蚀能力。
而如果是造汽车的钢，可能要加点锰，增强钢的强度。
一块块普通的钢铁，经过转炉这一“魔法”的洗礼后，成了“超级英雄”，强大到无敌！三、转炉炼钢的特点大家知道，转炉炼钢可不是一蹴而就的事情，它有几个显著的特点。
首先就是它的效率超高，特别适合大规模生产。
想想看，一台转炉在短短几个小时内就能处理几百吨的钢铁。
真的是“快准狠”，每一吨钢铁的生产都像是赛车比赛一样快速而精准。

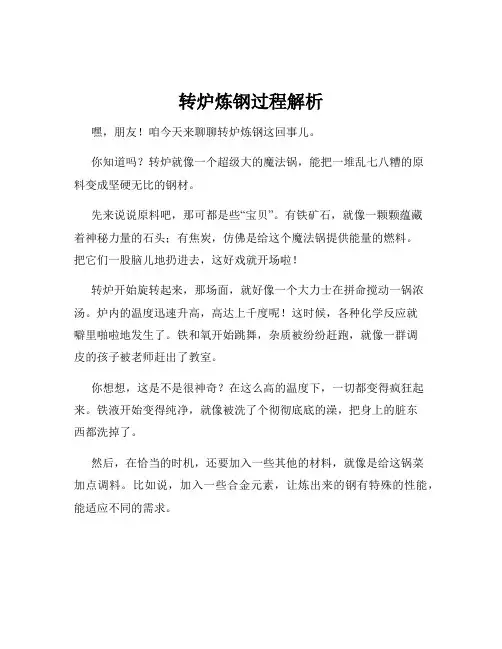

转炉炼钢过程解析
转炉炼钢过程解析嘿，朋友！咱今天来聊聊转炉炼钢这回事儿。
你知道吗？转炉就像一个超级大的魔法锅，能把一堆乱七八糟的原料变成坚硬无比的钢材。
先来说说原料吧，那可都是些“宝贝”。
有铁矿石，就像一颗颗蕴藏着神秘力量的石头；有焦炭，仿佛是给这个魔法锅提供能量的燃料。
把它们一股脑儿地扔进去，这好戏就开场啦！转炉开始旋转起来，那场面，就好像一个大力士在拼命搅动一锅浓汤。
炉内的温度迅速升高，高达上千度呢！这时候，各种化学反应就噼里啪啦地发生了。
铁和氧开始跳舞，杂质被纷纷赶跑，就像一群调皮的孩子被老师赶出了教室。
你想想，这是不是很神奇？在这么高的温度下，一切都变得疯狂起来。
铁液开始变得纯净，就像被洗了个彻彻底底的澡，把身上的脏东西都洗掉了。
然后，在恰当的时机，还要加入一些其他的材料，就像是给这锅菜加点调料。
比如说，加入一些合金元素，让炼出来的钢有特殊的性能，能适应不同的需求。
这过程中，工人们就像是战场上的指挥官，时刻关注着转炉里的情况。
他们通过各种仪器和数据，判断着什么时候该做什么，一点都不能马虎。
当钢水达到要求后，就像一锅美味的汤熬好了，要赶紧把它倒出来。
这时候，钢水红彤彤的，还冒着热气，就像刚刚出炉的新鲜蛋糕。
整个转炉炼钢的过程，不就像一场精彩的表演吗？每一个环节都紧紧相扣，容不得半点差错。
要是哪个地方出了问题，那可就麻烦啦！所以说啊，转炉炼钢可不是一件简单的事儿，需要技术，需要经验，更需要细心和耐心。
只有这样，才能炼出高质量的钢材，为我们的生活和建设提供坚实的支撑。
这就是转炉炼钢，是不是很有意思？。
转炉座数和大小的确定
转炉座数和大小的确定设计年产400万吨合格铸坯的转炉炼钢系统。
由金属平衡表计算可知，所需的转炉钢水年产量为436.91万吨。
每一座吹炼转炉的年出钢炉数N 为：112T 3651440T T 1440N η⨯=⨯=炉6.1103740%843651440=⨯⨯= （2-1） 式中： T 1—每炉钢的平均冶炼时间，min ；T 2—一年的有效作业天数，d ； 1440—一天的日历时间，min ； 365—一年的日历天数，d ； η—转炉的作业率，取84%；转炉车间年产钢水量：W=n×N×q （2-2）式中： W —转炉车间年产钢水量，t ；n —转炉车间经常吹炼炉子座数； N —每一座吹炼炉的年出钢炉数； q —转炉公称容量，t 。
n×q=4369100÷11037.6=395.84吨 所以，取n= 2，则q=200t 所以：本设计选两座200吨的转炉进行炼钢。
3.1 转炉炉型选择及计算转炉炉型选筒球形，其中球缺体半径取R=1.1D 。
3.1.1 转炉主要尺寸参数的确定和计算（1）炉容比 炉容比取0.90m 3/t （2）熔池尺寸计算 ① 熔池直径D3.5303162000.51t G K D =⨯=⨯=㎜ （3-1） 式中： G —新炉金属装入量，取公称容量200t ；t —平均每炉钢纯吹氧时间，min ，（取16min ）； K —系数（取1.50） D —熔池直径，mm ；② 熔池深度h）池3(m 29.41200/6.8G/T V === （3-2） ）池(mm 1632.36D 9.70D 46.00V h 23=+= （3-3）式中： V 池—转炉熔池有效容积，m 3 ；T —转炉内钢水密度，取6.8t/m 3 ；(3) 炉帽尺寸计算 ① 炉帽倾角θ：取θ=60◦ ② 炉口直径d 口：d 口=（0.43～0.53）D (3-4)本设计取d 口=0.43D=0.43×5929.3=2549.6mm ③ 炉帽高度H 帽：89.2917H tan d -D 21H =+=口口帽）（θ㎜ （3-5）式中H 口—炉口直线段高度，取H 口=300㎜： ④ 炉帽总容积V 帽：35.32H d 4d Dd D H H 12V 222=+++⨯-=口口口口口帽帽）（）（ππm 3 （3-6）（4) 炉身尺寸计算 ① 炉身体积V 身：取炉容比为0.90m 3/tV T =0.90×T=0.90×200=180m 3 （3-7） V 身=V T -V 帽-V 池=118.24m 3 （3-8）式中：V T —转炉有效容积，m 3； ② 炉身高度H 身：5355.5D V V -V 4D V 4H 2T 2=-==ππ）（池帽身身㎜ (3-9)（5）出钢口尺寸的确定① 出钢口中心线水平倾角θ1：取θ1=0°； ② 出钢口直径d 出：22.203G 75.163d =+=出㎜ （3-10）（6）转炉有效高度H 内：H 内= h+H 身+H 帽=1632.36+5355.5+2917.89=9905.75㎜ (3-11)（7）转炉总高H 总：H总=H内+H衬+δ底+δ帽=9905.75+1060+130=11095.75㎜（3-12）（8）炉壳直径D壳：D壳=D+D衬+2δ身=5929.3+2020+160=8109.3㎜(3-13) 式中：δ身—炉身钢板厚度，取80㎜；D衬—炉身处两侧炉衬的厚度；(9) 高宽比核定：H总/D壳=11276.23/8109.3=1.39 (在1.2～1.4范围内）所以设计合格。

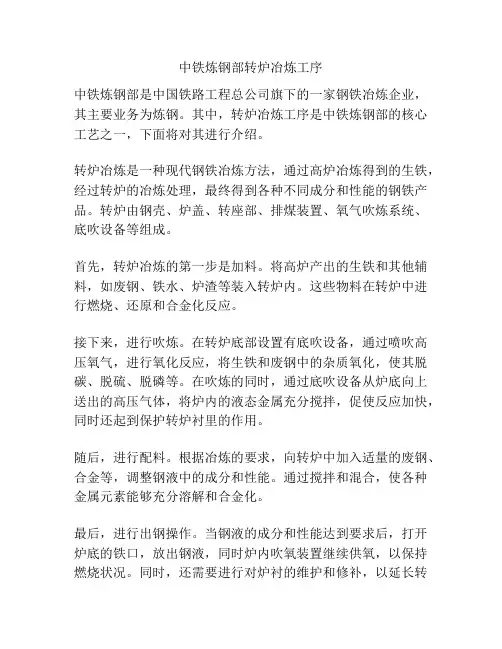

中铁炼钢部转炉冶炼工序
中铁炼钢部转炉冶炼工序中铁炼钢部是中国铁路工程总公司旗下的一家钢铁冶炼企业，其主要业务为炼钢。
其中，转炉冶炼工序是中铁炼钢部的核心工艺之一，下面将对其进行介绍。
转炉冶炼是一种现代钢铁冶炼方法，通过高炉冶炼得到的生铁，经过转炉的冶炼处理，最终得到各种不同成分和性能的钢铁产品。
转炉由钢壳、炉盖、转座部、排煤装置、氧气吹炼系统、底吹设备等组成。
首先，转炉冶炼的第一步是加料。
将高炉产出的生铁和其他辅料，如废钢、铁水、炉渣等装入转炉内。
这些物料在转炉中进行燃烧、还原和合金化反应。
接下来，进行吹炼。
在转炉底部设置有底吹设备，通过喷吹高压氧气，进行氧化反应，将生铁和废钢中的杂质氧化，使其脱碳、脱硫、脱磷等。
在吹炼的同时，通过底吹设备从炉底向上送出的高压气体，将炉内的液态金属充分搅拌，促使反应加快，同时还起到保护转炉衬里的作用。
随后，进行配料。
根据冶炼的要求，向转炉中加入适量的废钢、合金等，调整钢液中的成分和性能。
通过搅拌和混合，使各种金属元素能够充分溶解和合金化。
最后，进行出钢操作。
当钢液的成分和性能达到要求后，打开炉底的铁口，放出钢液，同时炉内吹氧装置继续供氧，以保持燃烧状况。
同时，还需要进行对炉衬的维护和修补，以延长转炉的使用寿命。
总的来说，中铁炼钢部的转炉冶炼工序通过吹炼、配料和出钢等操作，对生铁和废钢进行冶炼处理，得到符合要求的各种钢铁产品。
这种工序具有高效、灵活的特点，能根据不同需求生产出具有不同成分和性能的产品，为国内需求提供了重要的钢铁资源。
转炉冶炼是现代钢铁工业中一种重要的冶炼工艺，具有高效、灵活、环保等特点。
作为中铁炼钢部的核心工序之一，转炉冶炼在生产中起着不可或缺的作用。
首先，转炉冶炼具有高效的特点。
通过高炉产出的生铁经过转炉的冶炼处理，可以大大提高生铁的质量，并且减少废料的产生。
转炉内部利用喷吹高压氧气进行氧化反应，能够迅速将生铁中的杂质氧化，使其脱除。
同时，通过底吹设备向上喷出的高压气体将金属液体充分搅拌，促进反应的进行，提高了冶炼效率。

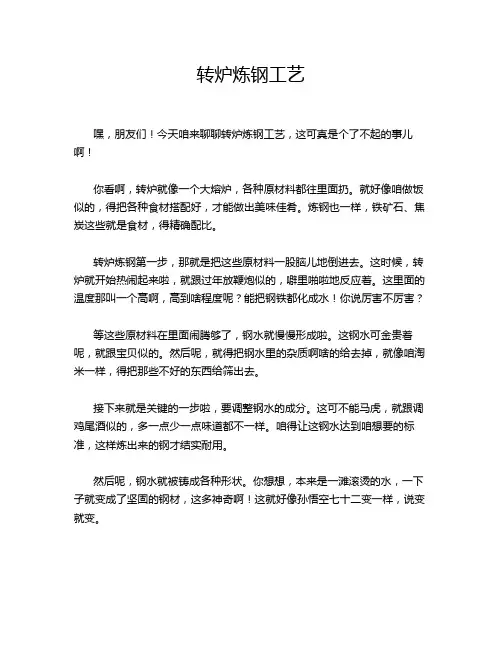

转炉炼钢工艺
转炉炼钢工艺嘿，朋友们！今天咱来聊聊转炉炼钢工艺，这可真是个了不起的事儿啊！你看啊，转炉就像一个大熔炉，各种原材料都往里面扔。
就好像咱做饭似的，得把各种食材搭配好，才能做出美味佳肴。
炼钢也一样，铁矿石、焦炭这些就是食材，得精确配比。
转炉炼钢第一步，那就是把这些原材料一股脑儿地倒进去。
这时候，转炉就开始热闹起来啦，就跟过年放鞭炮似的，噼里啪啦地反应着。
这里面的温度那叫一个高啊，高到啥程度呢？能把钢铁都化成水！你说厉害不厉害？等这些原材料在里面闹腾够了，钢水就慢慢形成啦。
这钢水可金贵着呢，就跟宝贝似的。
然后呢，就得把钢水里的杂质啊啥的给去掉，就像咱淘米一样，得把那些不好的东西给筛出去。
接下来就是关键的一步啦，要调整钢水的成分。
这可不能马虎，就跟调鸡尾酒似的，多一点少一点味道都不一样。
咱得让这钢水达到咱想要的标准，这样炼出来的钢才结实耐用。
然后呢，钢水就被铸成各种形状。
你想想，本来是一滩滚烫的水，一下子就变成了坚固的钢材，这多神奇啊！这就好像孙悟空七十二变一样，说变就变。
在整个转炉炼钢过程中，工人们就像是魔法师，操控着这一切。
他们得时刻关注着，温度高了不行，低了也不行；成分不对不行，杂质多了更不行。
他们就靠着自己的经验和技术，让这一切都顺顺利利的。
你说要是没有这些工人，没有这转炉炼钢工艺，咱的生活能这么便利吗？那些高楼大厦怎么建起来？那些汽车、火车怎么跑起来？所以啊，可别小看了这转炉炼钢工艺，它可是咱们现代生活的大功臣呢！咱再回过头来想想，这转炉炼钢工艺不就跟咱人生一样吗？得经历各种磨炼，得去掉那些不好的东西，才能变得更加优秀。
而且啊，在这个过程中，咱也得有那些像炼钢工人一样的人来引导我们、帮助我们。
总之，转炉炼钢工艺是个伟大的工艺，它为我们的生活带来了太多太多。
咱得好好感谢那些炼钢工人，也得好好珍惜这来之不易的钢铁啊！。

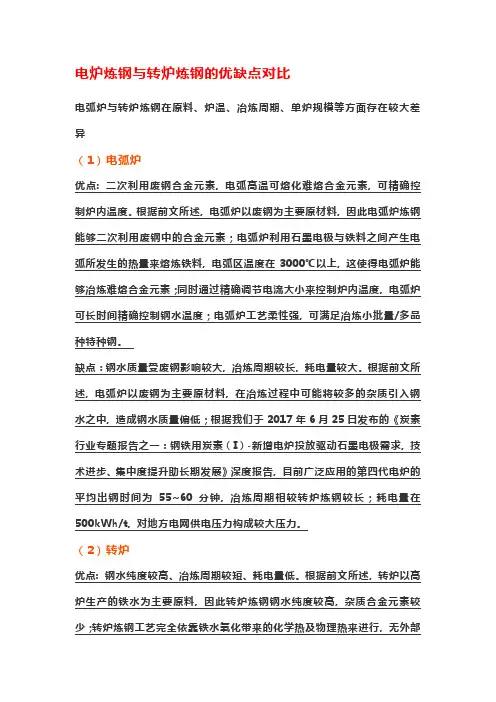

电炉炼钢与转炉炼钢的优缺点对比
电炉炼钢与转炉炼钢的优缺点对比
电弧炉与转炉炼钢在原料、炉温、冶炼周期、单炉规模等方面存在较大差异
（1）电弧炉
优点: 二次利用废钢合金元素, 电弧高温可熔化难熔合金元素, 可精确控制炉内温度。
根据前文所述, 电弧炉以废钢为主要原材料, 因此电弧炉炼钢能够二次利用废钢中的合金元素；电弧炉利用石墨电极与铁料之间产生电弧所发生的热量来熔炼铁料, 电弧区温度在3000℃以上, 这使得电弧炉能够冶炼难熔合金元素；同时通过精确调节电流大小来控制炉内温度, 电弧炉可长时间精确控制钢水温度；电弧炉工艺柔性强, 可满足冶炼小批量/多品种特种钢。
缺点：钢水质量受废钢影响较大, 冶炼周期较长, 耗电量较大。
根据前文所述, 电弧炉以废钢为主要原材料, 在冶炼过程中可能将较多的杂质引入钢水之中, 造成钢水质量偏低；根据我们于2017年6月25日发布的《炭素行业专题报告之一：钢铁用炭素（I）-新增电炉投放驱动石墨电极需求, 技术进步、集中度提升助长期发展》深度报告, 目前广泛应用的第四代电炉的平均出钢时间为55~60分钟, 冶炼周期相较转炉炼钢较长；耗电量在500kWh/t, 对地方电网供电压力构成较大压力。
（2）转炉。
包钢炼钢厂50吨转炉设计
包钢炼钢厂50吨转炉设计摘要：一、包钢炼钢厂50 吨转炉设计的背景和意义二、50 吨转炉的设计原理和关键技术三、50 吨转炉的设计流程和实施步骤四、50 吨转炉设计的优势和预期效果五、总结正文：一、包钢炼钢厂50 吨转炉设计的背景和意义包钢炼钢厂是我国重要的钢铁生产基地之一，一直以来都在为国家的经济发展和社会进步做出重要贡献。
为了提高生产效率，降低生产成本，提升产品质量，包钢炼钢厂决定设计一款50 吨转炉。
这款转炉的设计，不仅可以满足市场需求，还能推动钢铁行业的技术进步，具有重要的现实意义和深远的历史意义。
二、50 吨转炉的设计原理和关键技术50 吨转炉的设计原理主要是利用高温下的氧化还原反应，将铁矿石还原成纯铁。
在这个过程中，需要对炉内温度、压力、氧气浓度等进行精确控制，以保证钢铁的质量和产量。
关键技术包括高温熔融技术、氧气控制技术、炉内压力控制技术等。
三、50 吨转炉的设计流程和实施步骤设计50 吨转炉的过程可以分为两个阶段，第一阶段是设计阶段，主要包括确定转炉的规模、结构、材料等；第二阶段是实施阶段，主要包括转炉的制造、安装、调试等。
在设计阶段，需要进行详细的设计计算，以确定转炉的各项参数。
在实施阶段，需要严格按照设计要求进行，以保证转炉的正常运行。
四、50 吨转炉设计的优势和预期效果50 吨转炉的设计，可以大幅提高炼钢的效率和质量，降低生产成本。
预期效果主要包括提高钢铁产量、降低生产成本、提高产品质量等。
此外，50 吨转炉的设计，还能推动我国钢铁行业的技术进步，提升我国钢铁行业的国际竞争力。
五、总结包钢炼钢厂50 吨转炉的设计，是一项重要的技术创新，对于提高我国钢铁行业的技术水平，推动我国钢铁行业的发展具有重要的作用。
包钢炼钢厂50吨转炉设计
包钢炼钢厂50吨转炉设计
【原创实用版】
目录
一、包钢炼钢厂 50 吨转炉设计的背景和意义
二、转炉设计的主要参数和特点
三、转炉设计的实施过程和难点
四、转炉设计的效果和影响
正文
一、包钢炼钢厂 50 吨转炉设计的背景和意义
包钢炼钢厂是我国重要的钢铁生产基地之一，其 50 吨转炉设计项目旨在提升生产效率，降低生产成本，同时保证钢铁的质量和性能。
在当前的钢铁市场中，提高生产效率和降低成本是企业生存和发展的关键，因此，包钢炼钢厂的 50 吨转炉设计具有重要的现实意义。
二、转炉设计的主要参数和特点
50 吨转炉的设计主要涉及炉体的尺寸、结构、材料、冷却系统、炉内气体流动等方面。
其中，炉体尺寸和结构是设计的基础，直接影响到转炉的产量和效率。
材料选择则关系到炉体的使用寿命和安全性。
冷却系统和炉内气体流动的设计则关系到钢铁的质量和性能。
三、转炉设计的实施过程和难点
转炉设计的实施过程主要包括设计、制造、安装、调试等环节。
其中，设计阶段需要充分考虑生产需求和实际条件，制定合理的设计方案。
制造阶段需要保证炉体材料的质量和加工精度。
安装阶段需要保证炉体的稳定性和安全性。
调试阶段需要确保炉内气体流动和冷却系统的正常运行。
整个过程中，最大的难点在于如何在保证产量和效率的同时，确保钢铁的质量和性能。
这需要设计者具有丰富的经验和专业知识。
四、转炉设计的效果和影响
50 吨转炉的设计成功实施后，包钢炼钢厂的生产效率得到了显著提升，生产成本得到了有效控制，同时钢铁的质量和性能也得到了保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【本章学习要点】本章学习转炉炼钢的装入制度、供氧制度、造渣制度、温度制度及其操作，终点控制及出钢，脱氧及合金化，转炉吹损与喷溅，顶底复合吹炼，转炉操作事故及处理。
第一节转炉冶炼过程概述
氧气顶吹转炉炼钢过程，主要是降碳、升温、脱磷、脱硫以及脱氧和合金化等高温物理化学反应的过程，其工艺操作则是控制装料、供氧、造渣、温度及加入合金材料等，以获得所要求的钢液，并浇成合格钢锭或铸坯。
从装料起到出完钢、倒完渣为止，转炉一炉钢的冶炼过程包括装料、吹炼、脱氧出钢、溅渣护炉、倒渣等几个阶段。
一炉钢的吹氧时间通常为l2～18min ，冶炼周期(相邻两炉之间的间隔时间，即从装料开始到装料开始或者从出钢毕到出钢毕)通常为30～40min。
表10—1为氧气顶吹转炉生产一炉钢的操作过程，图10—1为转炉吹炼一炉钢过程中金属和炉渣成分的变化。
吹炼的前l／3—1／4时间，硅、锰迅速氧化到很低的含量。
在碱性操作时，硅氧化较彻底，锰在吹炼后期有回升现象；当硅、锰氧化的同时，碳也被氧化。
当硅、锰氧化基本结束后，随着熔池温度升高，碳的氧化速度迅速提高。
碳含量<0.15％以后，脱碳速度又趋下降。
在开吹后不久，随着硅的降低，磷被大量氧化，但在吹炼中后期磷下降速度趋缓慢，甚至有回升现象。
硫在开吹后下降不明显，吹炼后期去除速度加快。
熔渣成分与钢中元素氧化、成渣情况有关。
渣中CaO含量、碱度随冶炼时间延长逐渐提高，中期提高速度稍慢些；渣中氧化铁含量前
后期较高，中期随脱碳速度提高而降低；渣中Si02，Mn0，P205含量取决于钢中Si，Mn，P氧化的数量和熔渣中其他组分含量的变化。
在吹炼过程中金属熔池升温大致分三阶段：第一阶段升温速度很快，第二阶段升温速度趋缓慢，第三阶段升温速度又加快。
熔池中熔渣温度比金属温度约高20-1000C。
根据熔体成分和温度的变化，吹炼可分为三期：硅锰氧化期(吹炼前期)、碳氧化期(吹炼中期)、碳氧化末期(吹炼末期)。
表10—1氧气顶吹转炉一炉钢的操作
吹炼时间 %
图10—1转炉吹炼一炉钢过程中金属和炉渣成分的变化第二节装入制度与装入操作。
