转炉冶炼工艺流程
炼钢工艺流程简介
这是火焰切割的场景。
★铸坯的输送
经切割的铸坯利用辊道输送至冷床。这是铸坯 在运输辊道上的场景。
★铸坯的收集（冷床，推钢）
连铸坯通过步进式翻转冷床冷却，然后由推钢 机收集。这就是步进式冷床场景。
★铸坯堆垛
用夹钳将铸坯从冷床上吊至指定的堆放 场地码放成垛，等待外运。
这就是成品铸坯垛场景。
★铸坯外运
★测温取样
每炉钢出钢前必须符合工艺规定的温 度和化学成分的要求，因此冶炼到一定阶 段需要倒炉进行测温取样。温度在现场大 屏幕和主控室计算机上均有显示，试样则 需送到炉前化验室经直读光谱仪分析再报 出结果。
这就是炉前工正在测温取样的场景。
★转炉出钢
出钢过程中要实现的目标是脱氧、脱碳、 脱硫、合金化，为此要向钢包中加入铁合 金、脱氧剂、脱硫剂、覆盖剂等。为了实 现无渣或少渣出钢还得投抛挡渣球。
★向混铁炉兑入铁水
混铁炉是一种贮存铁水的容器，通过 多包铁水混兑可以均匀铁水温度和成分， 为转炉冶炼创造更好的原料条件。此外由 于混铁炉容量较大，它还是调节高炉和转 炉生产节奏的缓冲器。
这就是向混铁炉兑入铁水的场景。
★混铁炉出铁
根据转炉生ห้องสมุดไป่ตู้的需要，混铁炉随时可提供一定量的铁 水。这是混铁炉出铁的场景。出铁量通过铁水车上的电子 秤称量并在大屏幕上显示。
电弧炉炼钢是除转炉炼钢以外最主要的炼钢 方法，与转炉炼钢相比主要区别在于使用的原料 不一样：转炉主原料是铁水，有足够的热源，故 只要吹氧就可以了；而电炉则不同，其主要原料 是废钢，必须输入足够的能量才能将其熔化，而 电弧加热是很成熟的工业化大生产加热方法，故 电弧炉就自然成为以废钢为主原料的炼钢工艺所 选择的炉型了。除此而外现代化超高功率电炉炼 钢与转炉炼钢有许多相似之处，如吹氧氧化、挡 渣出钢、炉外精炼、连铸等二者无大差别。另外， 很多有电炉的厂也建高炉，采取向电炉加入一定 量铁水（一般为30%左右）代替废钢，这就是电 炉工艺与转炉更拉近一步。
精品转炉炼钢工艺流程NEW

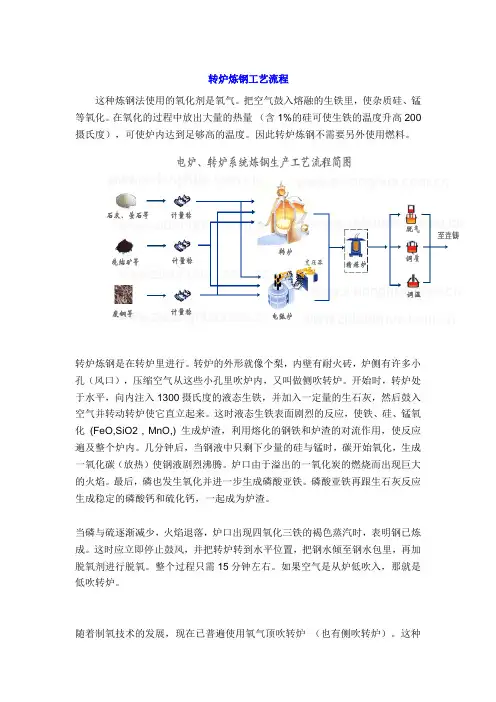

转炉炼钢工艺流程这种炼钢法使用的氧化剂是氧气。
把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。
在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。
因此转炉炼钢不需要另外使用燃料。
转炉炼钢是在转炉里进行。
转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。
开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。
这时液态生铁表面剧烈的反应，使铁、硅、锰氧化(FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。
几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。
炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。
最后，磷也发生氧化并进一步生成磷酸亚铁。
磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。
当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。
这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。
整个过程只需15分钟左右。
如果空气是从炉低吹入，那就是低吹转炉。
随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。
这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。
转炉一炉钢的基本冶炼过程。
顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min后火焰微弱，停吹）；（5）倒炉，测温、取样，并确定补吹时间或出钢；（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。
转炉炼钢生产工艺流程
转炉炼钢生产工艺流程
嘿，咱今儿就来说说转炉炼钢生产工艺流程这档子事儿。
你想啊，那转炉就像个大熔炉，各种原材料就像一群小伙伴，欢欢喜喜地聚到一块儿。
先把铁水倒进去，这铁水就好比是这场炼钢大戏的主角呀。
然后呢，再加上其他的配角，像废钢啦、造渣材料啦等等。
这时候啊，就开始热闹起来啦！氧气喷枪呼呼地喷着氧气，就像给这个大熔炉加了一把火，让里面的反应热热闹闹地进行着。
这不就跟咱做饭似的，火大了才能把菜炒熟炒香嘛。
在这个过程中，会产生好多神奇的变化呢。
炉渣就像个保护罩，保护着里面的钢水不受外界干扰。
而钢水呢，在这一系列的操作下，逐渐变得纯净、坚韧。
转炉炼钢可不是一蹴而就的呀，得慢慢来，仔细着。
就好像培育一朵花，得精心呵护，给它合适的温度、养分，才能让它绽放出最美的花朵。
炼钢也是一样，每一个环节都不能马虎。
你说要是哪个环节出了岔子，那不就像做蛋糕没放糖一样，味道全变啦？所以啊，那些炼钢的师傅们可都得瞪大了眼睛，时刻关注着这大熔炉里的情况。
等炼钢完成了，那钢水就变成了我们需要的钢材啦。
这些钢材可以用来造房子、造汽车、造各种各样的东西，用处可大了去啦！
你想想，要是没有这转炉炼钢的工艺，我们的生活得少了多少便利呀。
没有坚固的钢材，那些高楼大厦怎么能建得起来呢？没有高质量的钢材，那些汽车怎么能跑得又快又稳呢？
所以说啊，转炉炼钢生产工艺流程可真是个了不起的东西。
它就像一个神奇的魔法，把那些普通的原材料变成了对我们生活有着巨大作用的宝贝。
咱可得好好珍惜这个工艺，让它为我们的生活带来更多的美好和便利呀！这就是转炉炼钢，是不是很有意思呢？。
炼钢工艺流程简介
炼钢工艺流程简介炼钢厂目前共有大小转炉11座，其中炼钢一厂8座，分别为40吨转炉4座，80吨转炉1座，100吨转炉3座；炼钢二厂150 吨转炉3座。
炼钢系统的主要工艺流程为：转炉兑铁——冶炼——出钢——钢包吹氩——LF精炼炉——方坯连铸工艺。
•铁水供应转炉炼钢所需铁水用钢包或鱼雷罐由炼铁厂运往炼钢厂。
高炉运来的铁水除一部分兑入混铁炉贮存外，其余铁水经倒包调整和称量作业，保证入炉铁水控制在所需的范围。
需要进行脱硫处理的铁水，由天车运往脱硫站进行脱硫处理，不需处理的铁水，直接兑入转炉。
转炉兑铁铁水是转炉炼钢最主要的金属料，一般占转炉金属料70％以上。
铁水的成分、温度是否适当和稳定，对简化、稳定转炉操作，保证冶炼顺行以及获得良好的技术经济指标都十分重要。
•废钢供应在炼钢厂设有废钢库，外来的废钢由汽车运到废钢库存放。
废钢铁通过磁盘吊车按不同配比和装料顺序装入废钢料槽，由天车加入转炉。
转炉加冷料转炉炼钢时，由于热量富裕，可以加入多达30％的废钢，作为调整吹炼温度的冷却剂。
采用废钢冷却，可以降低铁水量、造渣材料和氧气的消耗，而且比用铁矿石冷却的效果稳定，喷溅少。
•散状原料供应(石灰、铁皮球、镁球等)1、100吨转炉炼钢散状原料上料系统选用皮带上料工艺。
散状原料通过汽车运到地下受料仓，由垂直皮带运送到42m平台，再由水平皮带运输机和布料小车装入相应的料仓。
转炉加料画面2、加料系统布置在转炉的上方，每座转炉有一套炉顶料仓，每套有10个炉顶料仓，分别为调渣剂、脱硫剂、石灰、铁皮球、镁球、萤石、包渣料仓等。
料仓中的散状料分别通过振动给料器→称量斗→汇总斗→下料溜管，加入转炉。
•铁合金供应100吨转炉设有一组铁合金料仓，由10个铁合金料仓组成.，为3座转炉供应合金料。
铁合金是脱氧及合金化材料。
用于钢液脱氧的铁合金叫做脱氧剂；用于调整钢液成分的铁合金叫做合金剂。
炼钢常用的铁合金有：硅铁、锰铁、钒铁、钼铁、硅钙合金等。
•转炉冶炼炼钢是通过氧化反应脱碳、升温、合金化的过程。
转炉工艺操作规程
转炉工艺操作规程中铁炼钢部本标准适用于转炉冶炼工序。
1．工艺流程本标准适用于转炉冶炼工序。
铁水1入炉铁水S含量按《冶炼标准》要求操纵2入炉铁水计量误差范围不超过±500Kg3铁水带渣量：不超过1吨废钢理化性要求：符合原材料标准规定入炉废钢计量误差范围不超过±500Kg活性石灰理化性要求：符合原材料标准规定化学成分%：厂内活性石灰CaO≥91.3，SiO2≤2.8 ，S≤0.025；厂外活性石灰CaO≥86.0，S≤0.045。
粒度范围：5～50 mm轻烧白云石理化性要求：符合原材料标准规定化学成分%：CaO≥52.4，SiO2≤3.0，MgO≥29.1，S≤0.040，P≤0.10粒度范围：5～30 mm轻烧镁球理化性要求：符合原材料标准规定化学成分%：MgO≥65，CaO≥5，S≤0.02粒度范围：5～30 mm锰矿理化性要求：符合原材料标准规定萤石理化性要求：符合原材料标准规定烧结矿理化性要求：符合原材料标准规定合成渣理化性要求：符合原材料标准规定硅铁理化性要求：符合原材料标准规定硅铁的化学成分锰铁理化性要求：符合原材料标准规定锰铁的化学成分硅锰理化性要求：符合原材料标准规定硅锰合金的化学成分硅钙包芯线理化性要求：符合原材料标准规定硅钙包芯线的化学成分铝线理化性要求：符合原材料标准规定增碳剂理化性要求：符合原材料标准规定增碳剂的化学成分钢包覆盖剂理化性要求：符合原材料标准规定本标准适用于转炉冶炼工序。
氧气氧气总管压力≥1.2 Mpa；纯度≥99.6%；氮气溅渣用氮气总管压力≥1.2Mpa；底吹用氮气总管压力≥1.6Mpa；纯度≥99.99%；氩气氩气总管压力≥1.6Mpa；纯度≥99.99%；本标准适用于转炉冶炼工序。
1.检测与计量系统确认完毕。
2.转炉本体确认完毕。
3.倾动系统确认完毕。
4.氧枪系统确认完毕。
5.加料系统确认完毕。
6.底吹系统确认完毕。
7.OG系统确认完毕。
转炉炼钢工艺简介
18
萤石作用及要求
• 作用
造渣加入萤石可以加速石 灰的溶解，萤石的助熔作 用是在很短的时间内能够 改善炉渣的流动性，但过 多的萤石用量，会加剧炉 衬的损坏，并污染环境。
• 质量要求 • CaF2≥75%， SiO2≤23%，S≤0.20%， P≤0.08%，H2O≤3.0% • 粒度：5-60mm
渣量=（石灰+镁球或熟白）×（2-3）
8
铁水成分及温度影响
• Mn的影响 • 锰是弱发热元素，铁水中Mn氧化后形成的(MnO)可促 进石灰溶解，加快成渣；减少氧枪粘钢，终点钢中余 锰高，能够减少合金用量，利于提高金属收得率；锰 在降低钢水硫含量和硫的危害方面起到有利作用。 Mn/Si的比值为0.8～1.00时对转炉的冶炼操作控制最 为有利。当前使用较多的为低锰铁水，一般铁水中 [Mn]=0.20％～0.40％。
6.设备少，投资节省。
4
炉顶料仓 振动给料器 电子称 带式运输机 密封料仓 传动机构 实 心 轴
汽包 氧 枪 风 机 不 回 收 时 放 空 回收煤气 进入煤气柜
烟 道
文氏管 脱水器
溜 槽
洗 涤 塔
沉淀池
电动机 渣 罐 转 炉 吸 滤 池
水封逆止阀 送往高炉利用
支架Hale Waihona Puke 氧气顶吹转炉工艺流程示意图
5
二 、转炉炼钢用主要原材料
28
2.1装料制度：废钢量的确定
• 热量来源于：
• 转炉炼钢不需要外来热源；
铁水物理热及元素氧化化学热。 铁水及废钢的合理配比须根据炉子的热平衡计算确定。 • 硅的作用 优点：因发热量大，增大废钢加入量，一般铁水中Si增 加0.1%，废钢比增大1%。 缺点：增大渣量，侵蚀炉衬一般控制在0.3－0.5％。
转炉炼钢工艺流程NEW
转炉炼钢工艺流程NEW这种炼钢法使用的氧化剂是氧气。
把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。
在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。
因此转炉炼钢不需要另外使用燃料。
转炉炼钢是在转炉里进行。
转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。
开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。
这时液态生铁表面剧烈的反应，使铁、硅、锰氧化(FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁与炉渣的对流作用，使反应遍及整个炉内。
几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。
炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。
最后，磷也发生氧化并进一步生成磷酸亚铁。
磷酸亚铁再跟生石灰反应生成稳固的磷酸钙与硫化钙，一起成为炉渣。
当磷与硫逐步减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，说明钢已炼成。
这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。
整个过程只需15分钟左右。
假如空气是从炉低吹入，那就是低吹转炉。
随着制氧技术的进展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。
这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率与钢的质量。
转炉一炉钢的基本冶炼过程。
顶吹转炉冶炼一炉钢的操作过程要紧由下列六步构成：（1）上炉出钢、倒渣，检查炉衬与倾动设备等并进行必要的修补与修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐步猛烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐步降低，约12min后火焰微弱，停吹）；（5）倒炉，测温、取样，并确定补吹时间或者出钢；（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。
转炉炼钢工艺流程
转炉炼钢工艺流程这种炼钢法使用的氧化剂是氧气。
把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。
在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。
因此转炉炼钢不需要另外使用燃料。
转炉炼钢是在转炉里进行。
转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。
开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。
这时液态生铁表面剧烈的反应，使铁、硅、锰氧化(FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。
几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。
炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。
最后，磷也发生氧化并进一步生成磷酸亚铁。
磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。
当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。
这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。
整个过程只需15分钟左右。
如果空气是从炉低吹入，那就是低吹转炉。
随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。
这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。
转炉一炉钢的基本冶炼过程。
顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min后火焰微弱，停吹）；（5）倒炉，测温、取样，并确定补吹时间或出钢；（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【导读】：转炉炼钢是把氧气鼓入熔融的生铁里，使杂质硅、锰等氧化。
在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。
因此转炉炼钢不需要另外使用燃料。
炼钢的基本任务是脱碳、脱磷、脱硫、脱氧，去除有害气体和非金属夹杂物，提高温度和调整成分。
归纳为：“四脱”（碳、氧、磷和硫），“二去”（去气和去夹杂），“二调整”（成分和温度）。
采用的主要技术手段为：供氧，造渣，升温，加脱氧剂和合金化操作。
本专题将详细介绍转炉炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。
转炉冶炼目的：将生铁里的碳及其它杂质（如：硅、锰）等氧化，产出比铁的物理、化学性能与力学性能更好的钢。
【相关信息】钢与生铁的区别：首先是碳的含量，理论上一般把碳含量小于2.11%称之钢，它的熔点在1450-1500℃，而生铁的熔点在1100-1200℃。
在钢中碳元素和铁元素形成Fe3C固熔体，随着碳含量的增加，其强度、硬度增加，而塑性和冲击韧性降低。
钢具有很好的物理、化学性能与力学性能，可进行拉、压、轧、冲、拔等深加工，其用途十分广泛。
转炉冶炼原理简介：
转炉炼钢是在转炉里进行。
转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。
开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。
这时液态生铁表面剧烈的反应，使铁、硅、锰氧化(FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。
几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。
炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。
最后，磷也发生氧化并进一步生成磷酸亚铁。
磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。
当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。
这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。
整个过程只需15分钟左右。
如果氧气是从炉底吹入，那就是底吹转炉；氧气从顶部吹入，就是顶吹转炉。
转炉冶炼工艺流程简介：
转炉一炉钢的基本冶炼过程。
顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：
（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；
（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；
（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；
（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min 后火焰微弱，停吹）；
（5）倒炉，测温、取样，并确定补吹时间或出钢；
（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。
