变压器各类接法的优缺点

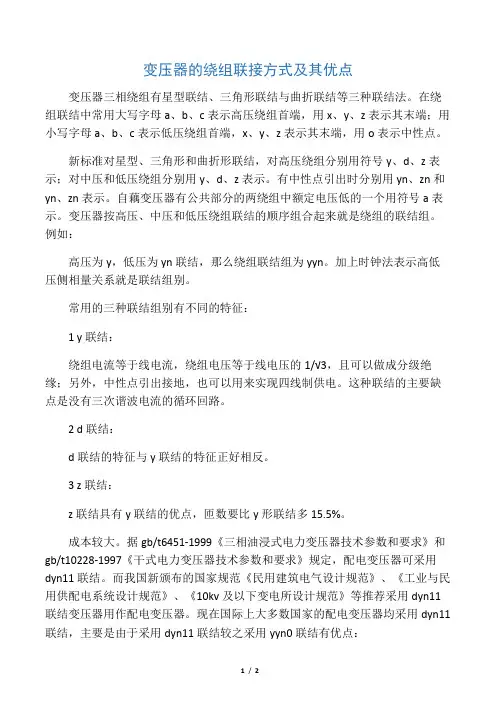

电力变压器的Dd、Yy、Yd、Dy四种接线组别优点与缺点
电力变压器Dd接线的优缺点
变压器Dd接线的优点是：
（1）没有三次谐波电动势和Yy接法的主要弊病。
（2）由平衡的线电压，可供较大的三相不平衡负载。
（3）对于输出较大电流的低压变压器，这种接法是比较经济的，因为变压器的各线圈流的是相电流，输给用户的则是比相电流大√3倍的线电流。
电力变压器Dd接线的缺点是：
（1）和Y形比较，绝缘物用得较多，导线截面小使耐受短路时机械力的能力减弱。
（2）不能抽取中性点，有时满足不了系统及用户的要求。
（3）在单相变压器组成的三相变压器组中，如果各相电压不一致时，将在线圈中产生环流，影响效率。
电力变压器变压器Yd接线的优缺点
变压器Yd接线的优点是：
（1）二次电动势中没有三次谐波电动势和Yy接法的主要弊病。
（2）根据需要可在Y一侧抽取中性点。
（3）由于其中有一侧接成△形，可基本上维持另一侧Y形接法的中性点稳定（使中性点的电压变动不大）。
（4）因为接线组别是单数组，有一个优点，即不同组别的两台单数组变压器可以在改变外部首、尾端标号的条件下并列，不需抽出器身重新接线。
（5）降压变压器接成Yd，则可充分利用Y接法和△形接法的优点。
电力变压器Yy（包括Yyn）接线的优缺点
变压器Yy（包括Yyn）接线的优点是：
（1）Y形和△形相比，在承受同样线电压情况下Y形的每相线圈承受的电压较小，故在制造上用的绝缘材料较少。而由于每相流过的电流较大（Y形的相电流等于线电流），选用导线截面较粗，故线圈的机械强度较好，较能耐受短路时的机械力。
（2）中性点可以任意抽取，适用于三相四线制，且Y形接法抽头放在中性点，三相抽头间正常电压很小。分接开关可共用一盘，结构简单。
（3）在同样绝缘的水平下，Y形接法比△形接法可获得较高的电压（高√3倍）。
（4）由于选用导线较粗，可使匝间有较高的电容，能耐受较高的冲击电压。
变压器Yy（包括Yyn）接线的缺点是：
（1）二次相电动势中有三次谐波存在将危及线圈绝缘，这是这种接法致命的缺点，限制了它在大容量变压器中使用，一般只能用于容量在1800KVA以下的小容量变压器。
（2）中性点应直接接地，否则中性点电位不稳定，特别是当三相负荷不对称时，若中性点不接地的话将发生严重位移现象。
还有一种Dy接（最常见Dyn11），低压侧中性点接地，通常用作民用配电，就是我们的生活用电。
